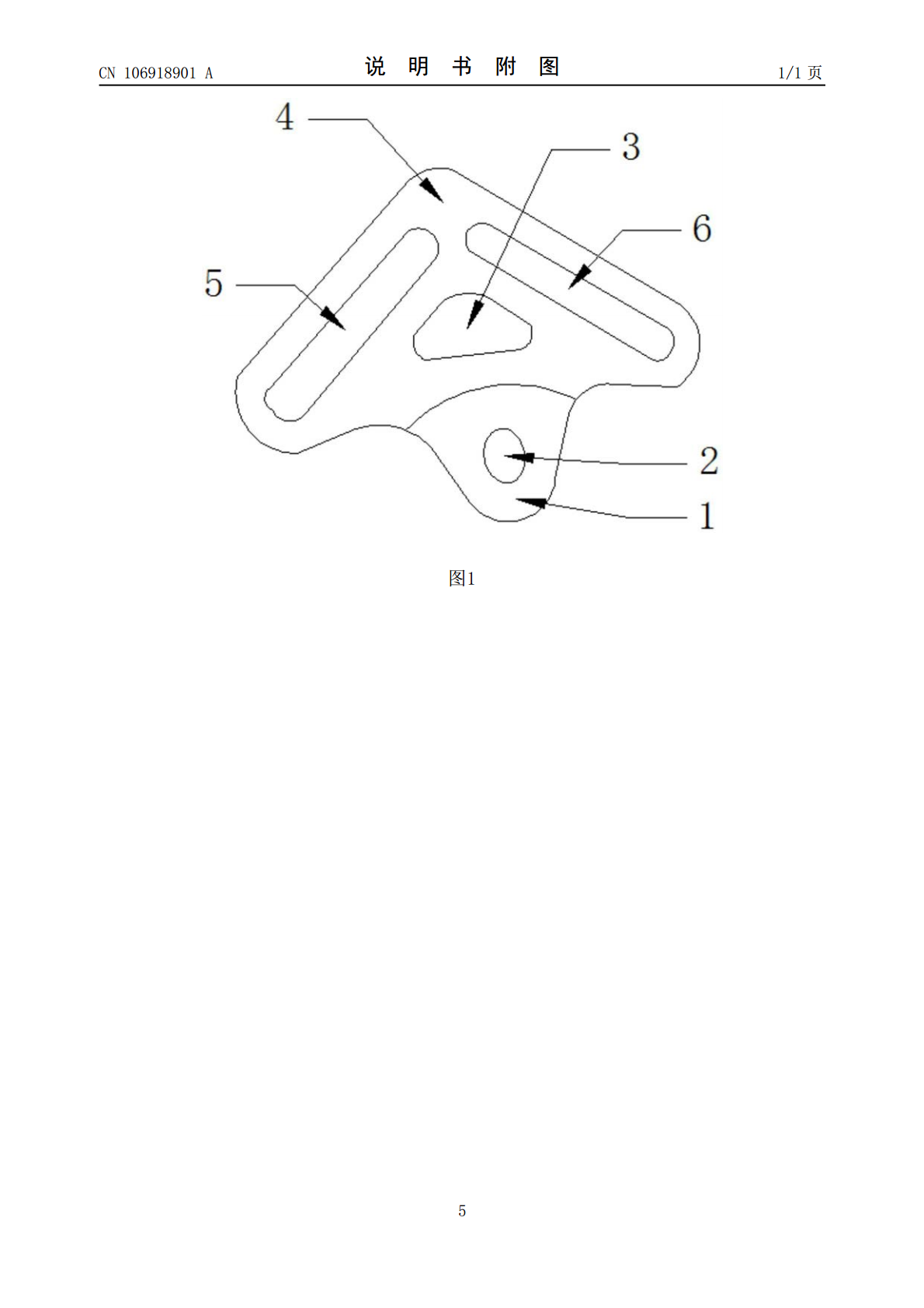

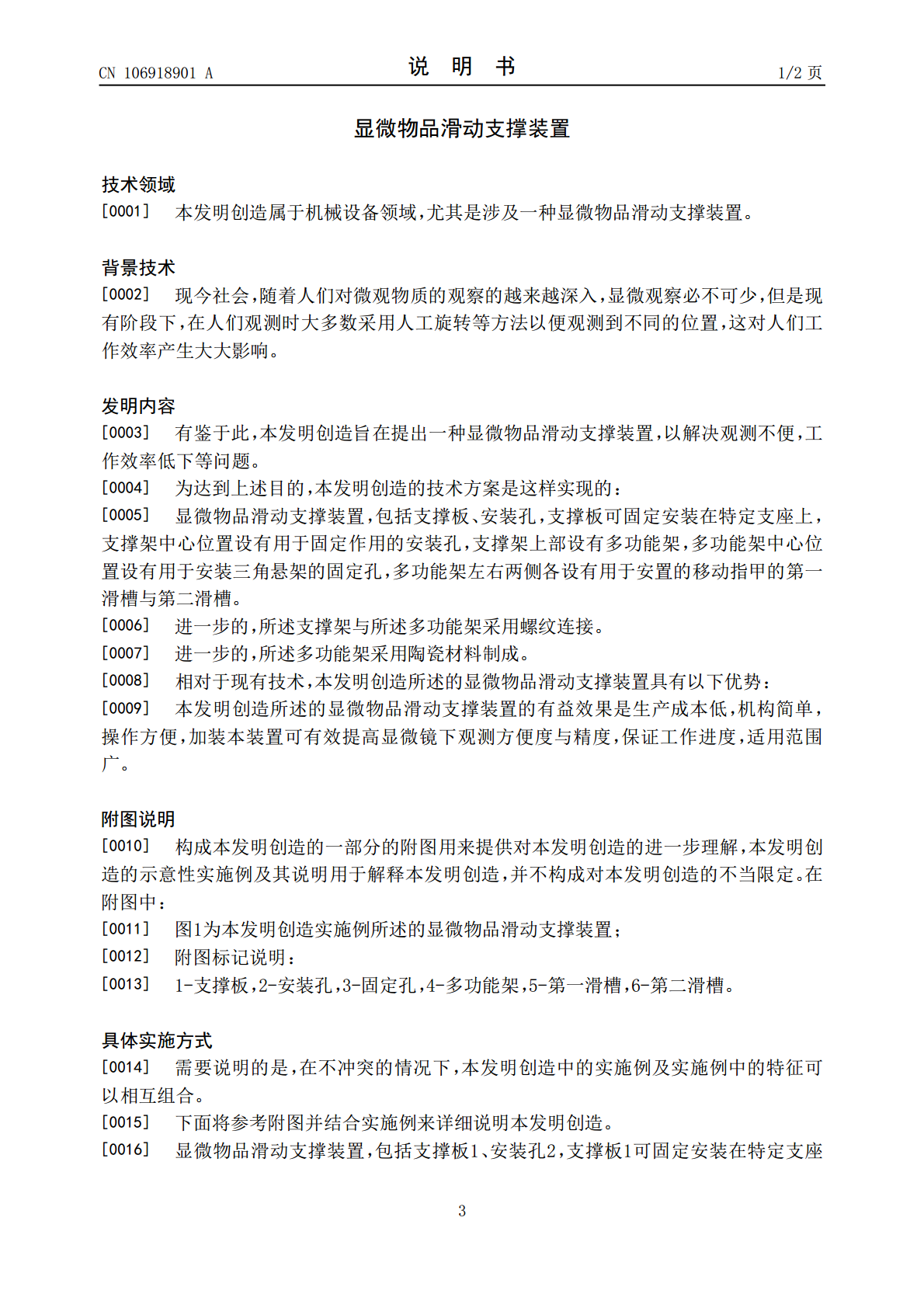

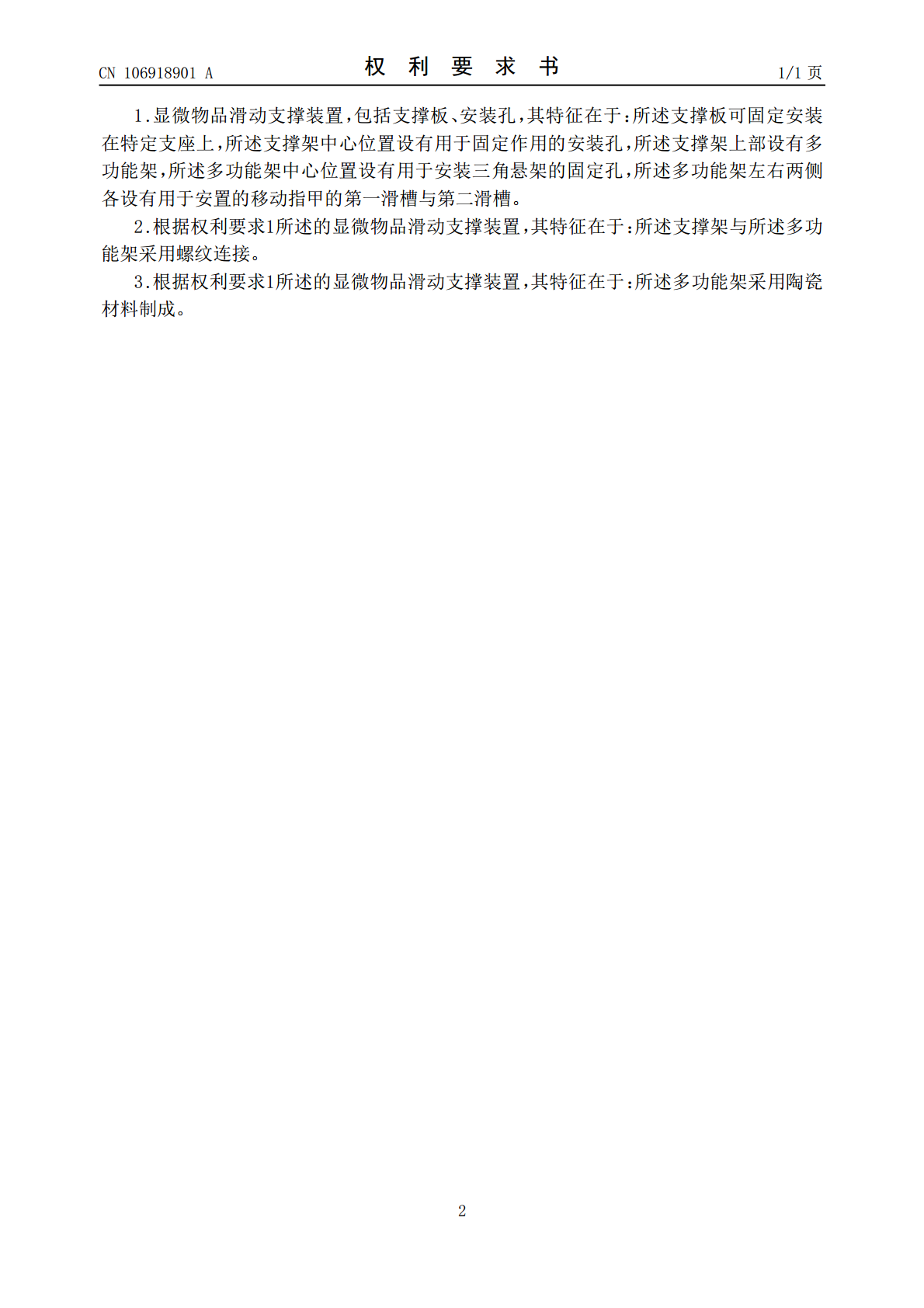

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106918901A(43)申请公布日2017.07.04(21)申请号201511002915.7(22)申请日2015.12.27(71)申请人天津睿兴科技有限公司地址300400天津市北辰区天津医药医疗器械工业园(72)发明人江曼曼(74)专利代理机构天津滨海科纬知识产权代理有限公司12211代理人杨慧玲(51)Int.Cl.G02B21/24(2006.01)权利要求书1页说明书2页附图1页(54)发明名称显微物品滑动支撑装置(57)摘要本发明创造提供了显微物品滑动支撑装置，包括支撑板、安装孔，支撑板可固定安装在特定支座上，支撑架中心位置设有用于固定作用的安装孔，支撑架上部设有多功能架，多功能架中心位置设有用于安装三角悬架的固定孔，多功能架左右两侧各设有用于安置的移动指甲的第一滑槽与第二滑槽。本发明创造所述的显微物品滑动支撑装置的有益效果是生产成本低，机构简单，操作方便，加装本装置可有效提高显微镜下观测方便度与精度，保证工作进度，适用范围广。CN106918901ACN106918901A权利要求书1/1页1.显微物品滑动支撑装置，包括支撑板、安装孔，其特征在于：所述支撑板可固定安装在特定支座上，所述支撑架中心位置设有用于固定作用的安装孔，所述支撑架上部设有多功能架，所述多功能架中心位置设有用于安装三角悬架的固定孔，所述多功能架左右两侧各设有用于安置的移动指甲的第一滑槽与第二滑槽。2.根据权利要求1所述的显微物品滑动支撑装置，其特征在于：所述支撑架与所述多功能架采用螺纹连接。3.根据权利要求1所述的显微物品滑动支撑装置，其特征在于：所述多功能架采用陶瓷材料制成。2CN106918901A说明书1/2页显微物品滑动支撑装置技术领域[0001]本发明创造属于机械设备领域，尤其是涉及一种显微物品滑动支撑装置。背景技术[0002]现今社会，随着人们对微观物质的观察的越来越深入，显微观察必不可少，但是现有阶段下，在人们观测时大多数采用人工旋转等方法以便观测到不同的位置，这对人们工作效率产生大大影响。发明内容[0003]有鉴于此，本发明创造旨在提出一种显微物品滑动支撑装置，以解决观测不便，工作效率低下等问题。[0004]为达到上述目的，本发明创造的技术方案是这样实现的：[0005]显微物品滑动支撑装置，包括支撑板、安装孔，支撑板可固定安装在特定支座上，支撑架中心位置设有用于固定作用的安装孔，支撑架上部设有多功能架，多功能架中心位置设有用于安装三角悬架的固定孔，多功能架左右两侧各设有用于安置的移动指甲的第一滑槽与第二滑槽。[0006]进一步的，所述支撑架与所述多功能架采用螺纹连接。[0007]进一步的，所述多功能架采用陶瓷材料制成。[0008]相对于现有技术，本发明创造所述的显微物品滑动支撑装置具有以下优势：[0009]本发明创造所述的显微物品滑动支撑装置的有益效果是生产成本低，机构简单，操作方便，加装本装置可有效提高显微镜下观测方便度与精度，保证工作进度，适用范围广。附图说明[0010]构成本发明创造的一部分的附图用来提供对本发明创造的进一步理解，本发明创造的示意性实施例及其说明用于解释本发明创造，并不构成对本发明创造的不当限定。在附图中：[0011]图1为本发明创造实施例所述的显微物品滑动支撑装置；[0012]附图标记说明：[0013]1-支撑板，2-安装孔，3-固定孔，4-多功能架，5-第一滑槽，6-第二滑槽。具体实施方式[0014]需要说明的是，在不冲突的情况下，本发明创造中的实施例及实施例中的特征可以相互组合。[0015]下面将参考附图并结合实施例来详细说明本发明创造。[0016]显微物品滑动支撑装置，包括支撑板1、安装孔2，支撑板1可固定安装在特定支座3CN106918901A说明书2/2页上，支撑架1中心位置设有用于固定作用的安装孔2，支撑架1上部设有多功能架4，多功能架4中心位置设有用于安装三角悬架的固定孔3，多功能架4左右两侧各设有用于安置的移动指甲的第一滑槽5与第二滑槽6。[0017]进一步的，支撑架1与多功能架4采用螺纹连接。[0018]进一步的，多功能架4采用陶瓷材料制成。[0019]以上所述仅为本发明创造的较佳实施例而已，并不用以限制本发明创造，凡在本发明创造的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明创造的保护范围之内。4CN106918901A说明书附图1/1页图15
