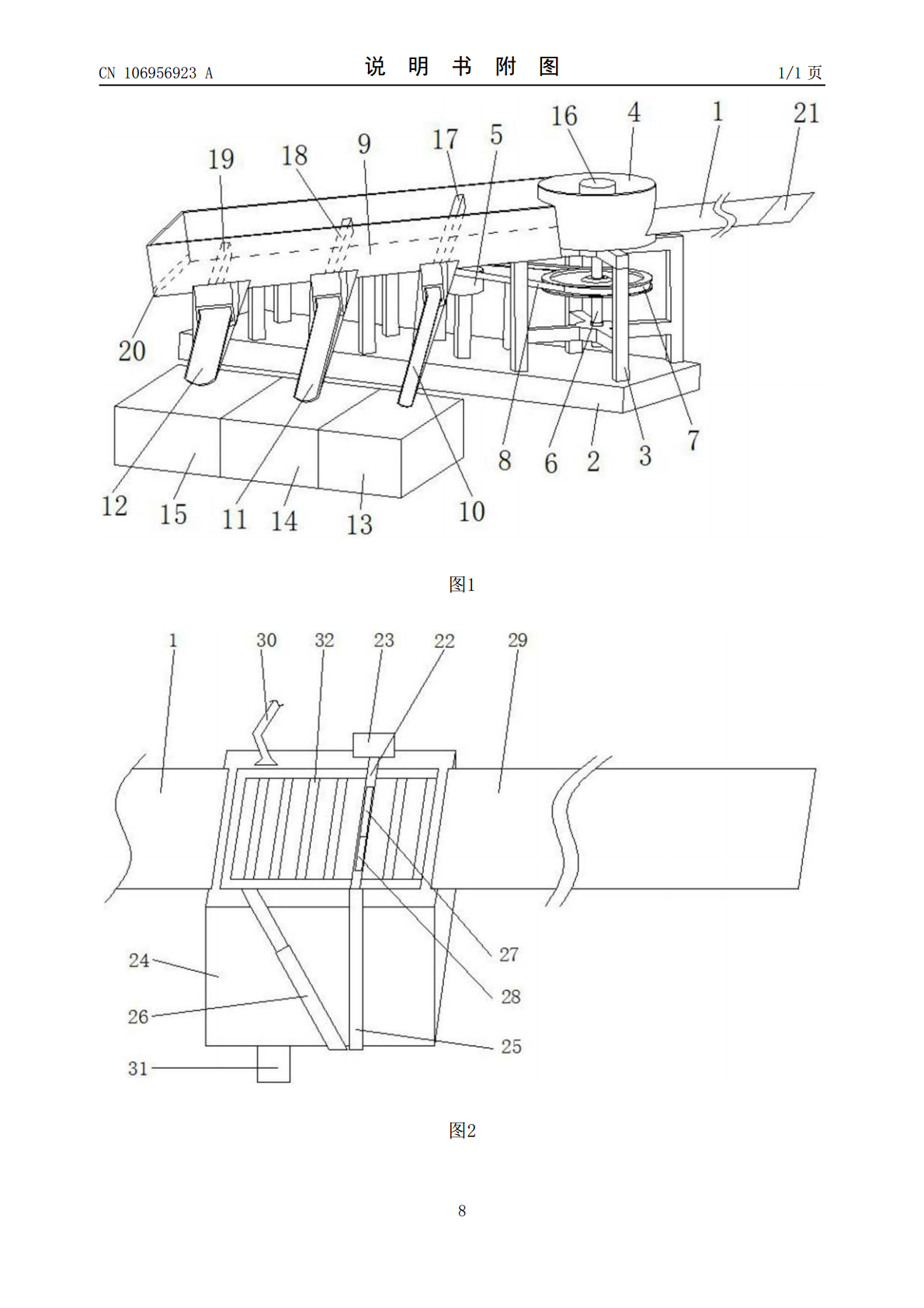

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106956923A(43)申请公布日2017.07.18(21)申请号201710397478.6(22)申请日2017.05.31(71)申请人杨松儒地址130012吉林省长春市高新区修正路鸿泰小区2-5-310(72)发明人杨松儒杨卫辉秦彩萍(74)专利代理机构西安铭泽知识产权代理事务所(普通合伙)61223代理人俞晓明(51)Int.Cl.B65G47/52(2006.01)B65F1/00(2006.01)B09B5/00(2006.01)权利要求书2页说明书4页附图1页(54)发明名称食堂餐具自动回收机(57)摘要本发明提供了一种食堂餐具自动回收机，属于餐盘自动回收技术领域，包括：支撑装置包括底座和支撑架，过渡装置包括过渡盘、电机和转轴，过渡盘包括底板和与底板分离的侧壁，侧壁设置在支撑架一端顶部并与支撑架固定连接，底板设置在支撑架一端顶部上方，转轴一端与过渡盘底板固定连接，转轴另一端与支撑架一端底部转动连接，转轴中间套接有转盘，电机设置在支撑架中间，电机的输出轴与转盘通过带轮连接，过渡盘两侧分别相对开设有第一豁口和第二豁口；分类装置包括分类轨道和至少三个分离槽，饭菜回收装置包括第二传输装置、饭菜分离装置和控制装置。该回收机针对不锈钢餐具进行自动化回收，不仅能够实现收集功能，而且能使餐具自动分类。CN106956923ACN106956923A权利要求书1/2页1.一种食堂餐具自动回收机，其特征在于，包括支撑装置、第一传输装置(1)、过渡装置和分类装置；所述支撑装置包括底座(2)和设置在所述底座(2)上的第一支撑架(3)，所述过渡装置包括过渡盘(4)、电机(5)和转轴(6)，所述过渡盘(4)包括底板和套在所述底板上并与所述底板分离的侧壁，所述过渡盘(4)的底板倾斜设置，所述过渡盘(4)的侧壁设置在所述第一支撑架(3)一端顶部并与所述第一支撑架(3)固定连接，所述过渡盘(4)的底板设置在所述第一支撑架(3)一端顶部上方，所述转轴(6)一端与所述过渡盘(4)的底板固定连接，所述转轴(6)另一端与所述第一支撑架(3)一端底部转动连接，所述转轴(6)中间套接有转盘(7)，所述电机(5)设置在所述第一支撑架(3)中间，所述电机(5)的输出轴与所述转盘(7)通过带轮(8)连接，所述过渡盘(4)的侧壁两侧分别相对开设有第一豁口和第二豁口，所述第一豁口与所述过渡盘(4)的底板最高点处于同一平面上，所述第二豁口与所述过渡盘(4)的底板最低点处于同一平面上；所述分类装置包括分类轨道(9)和至少三个分离槽，所述分类轨道(9)设置在所述第一支撑架(3)另一端顶部，所述分类轨道(9)包括底板和U型侧板，所述分类轨道(9)的侧板一端封闭一端开放，所述分类轨道(9)的侧板的开放端高于封闭端，所述分类轨道(9)的侧板的开放端与所述第二豁口连通，所述分类轨道(9)的侧板的封闭端底部开设有通槽(20)，所述第一传输装置(1)与所述第一豁口连通；所述分离槽包括第一滑槽(10)、第二滑槽(11)和第三滑槽(12)，所述第一滑槽(10)、第二滑槽(11)和第三滑槽(12)的宽度依次增大，所述分类轨道(9)一侧低于另一侧，所述第一滑槽(10)、第二滑槽(11)和第三滑槽(12)从靠近所述分类轨道(9)的侧板的开放端依次与所述分类轨道(9)一端连通，所述第一滑槽(10)、第二滑槽(11)和第三滑槽(12)倾斜设置。2.根据权利要求1所述的食堂餐具自动回收机，其特征在于，所述分类轨道(9)与所述第一滑槽(10)、第二滑槽(11)和第三滑槽(12)的连通部位的内壁上依次均设置有第一挡块(17)、第二挡块(18)和第三挡块(19)，所述第一挡块(17)、第二挡块(18)和第三挡块(19)的高度依次降低。3.根据权利要求1所述的食堂餐具自动回收机，其特征在于，所述底板中间设置有导向柱(16)，所述导向柱(16)与所述过渡盘(4)侧壁之间构成环状过渡通道。4.根据权利要求1所述的食堂餐具自动回收机，其特征在于，还包括收集装置，所述收集装置包括第一收集桶(13)、第二收集桶(14)和第三收集桶(15)，所述第一收集桶(13)、第二收集桶(14)和第三收集桶(15)分别放置在所述第一滑槽(10)、第二滑槽(11)和第三滑槽(12)的下方。5.根据权利要求4所述的食堂餐具自动回收机，其特征在于，还包括饭菜回收装置(21)，所述饭菜回收装置(21)包括第二传输装置(29)、饭菜分离装置和控制装置；所述饭菜分离装置包括回收传送带(32)、第二支撑架、转轴(22)、转轴控制电机(23)和回收箱(24)，所述回收传送带(32)为托辊传送带，所述第二支撑架包括两根立柱(25)和两根伸缩杆(26)，所述伸缩杆(2
