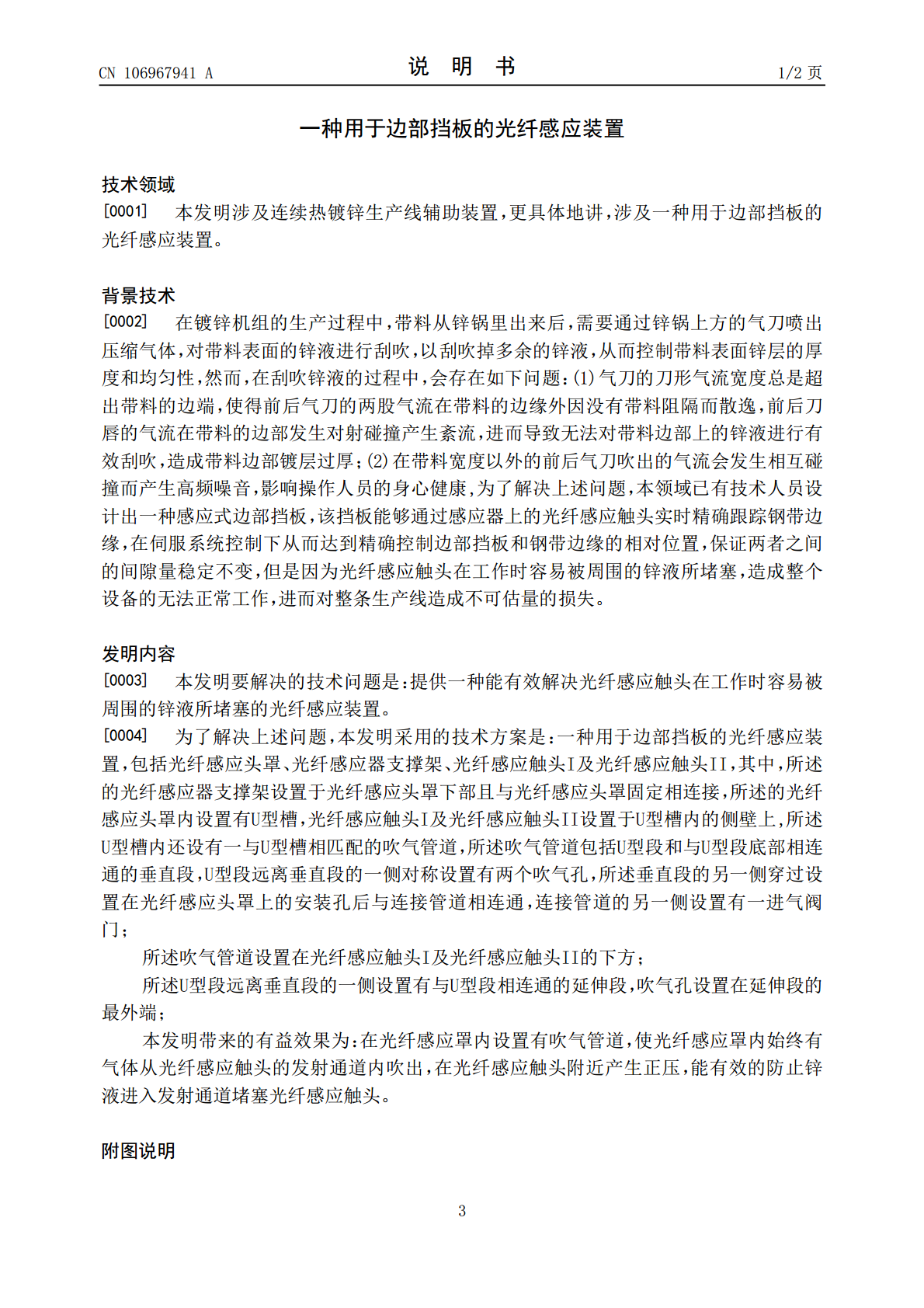

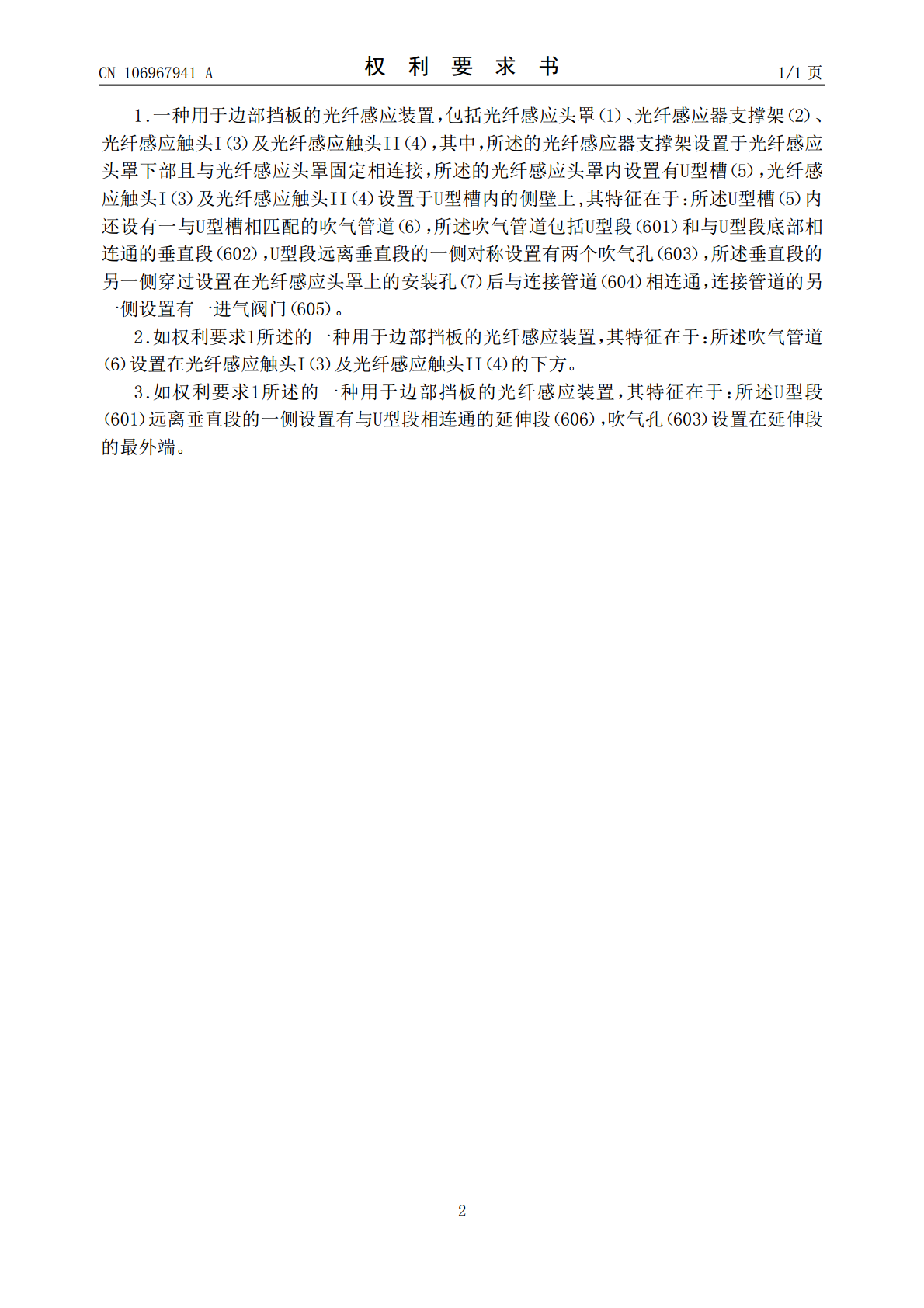

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106967941A(43)申请公布日2017.07.21(21)申请号201710348866.5(22)申请日2017.05.17(71)申请人李晓旭地址461700河南省许昌市襄城县茨沟乡朱窑村(72)发明人李晓旭(74)专利代理机构洛阳公信知识产权事务所(普通合伙)41120代理人苗强(51)Int.Cl.C23C2/20(2006.01)C23C2/06(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种用于边部挡板的光纤感应装置(57)摘要本发明提供一种能有效解决光纤感应触头在工作时容易被周围的锌液所堵塞的光纤感应装置,具体包括光纤感应头罩、光纤感应器支撑架、光纤感应触头I及光纤感应触头II,其中,所述的光纤感应器支撑架设置于光纤感应头罩下部且与光纤感应头罩固定相连接,所述的光纤感应头罩内设置有U型槽,光纤感应触头I及光纤感应触头II设置于U型槽内的侧壁上,所述U型槽内还设有一与U型槽相匹配的吹气管道,本发明在光纤感应罩内设置有吹气管道,使光纤感应罩内始终有气体从光纤感应触头的发射通道内吹出,在光纤感应触头附近产生正压,能有效的防止锌液进入发射通道堵塞光纤感应触头。CN106967941ACN106967941A权利要求书1/1页1.一种用于边部挡板的光纤感应装置,包括光纤感应头罩(1)、光纤感应器支撑架(2)、光纤感应触头I(3)及光纤感应触头II(4),其中,所述的光纤感应器支撑架设置于光纤感应头罩下部且与光纤感应头罩固定相连接,所述的光纤感应头罩内设置有U型槽(5),光纤感应触头I(3)及光纤感应触头II(4)设置于U型槽内的侧壁上,其特征在于:所述U型槽(5)内还设有一与U型槽相匹配的吹气管道(6),所述吹气管道包括U型段(601)和与U型段底部相连通的垂直段(602),U型段远离垂直段的一侧对称设置有两个吹气孔(603),所述垂直段的另一侧穿过设置在光纤感应头罩上的安装孔(7)后与连接管道(604)相连通,连接管道的另一侧设置有一进气阀门(605)。2.如权利要求1所述的一种用于边部挡板的光纤感应装置,其特征在于:所述吹气管道(6)设置在光纤感应触头I(3)及光纤感应触头II(4)的下方。3.如权利要求1所述的一种用于边部挡板的光纤感应装置,其特征在于:所述U型段(601)远离垂直段的一侧设置有与U型段相连通的延伸段(606),吹气孔(603)设置在延伸段的最外端。2CN106967941A说明书1/2页一种用于边部挡板的光纤感应装置技术领域[0001]本发明涉及连续热镀锌生产线辅助装置,更具体地讲,涉及一种用于边部挡板的光纤感应装置。背景技术[0002]在镀锌机组的生产过程中,带料从锌锅里出来后,需要通过锌锅上方的气刀喷出压缩气体,对带料表面的锌液进行刮吹,以刮吹掉多余的锌液,从而控制带料表面锌层的厚度和均匀性,然而,在刮吹锌液的过程中,会存在如下问题:(1)气刀的刀形气流宽度总是超出带料的边端,使得前后气刀的两股气流在带料的边缘外因没有带料阻隔而散逸,前后刀唇的气流在带料的边部发生对射碰撞产生紊流,进而导致无法对带料边部上的锌液进行有效刮吹,造成带料边部镀层过厚;(2)在带料宽度以外的前后气刀吹出的气流会发生相互碰撞而产生高频噪音,影响操作人员的身心健康,为了解决上述问题,本领域已有技术人员设计出一种感应式边部挡板,该挡板能够通过感应器上的光纤感应触头实时精确跟踪钢带边缘,在伺服系统控制下从而达到精确控制边部挡板和钢带边缘的相对位置,保证两者之间的间隙量稳定不变,但是因为光纤感应触头在工作时容易被周围的锌液所堵塞,造成整个设备的无法正常工作,进而对整条生产线造成不可估量的损失。发明内容[0003]本发明要解决的技术问题是:提供一种能有效解决光纤感应触头在工作时容易被周围的锌液所堵塞的光纤感应装置。[0004]为了解决上述问题,本发明采用的技术方案是:一种用于边部挡板的光纤感应装置,包括光纤感应头罩、光纤感应器支撑架、光纤感应触头I及光纤感应触头II,其中,所述的光纤感应器支撑架设置于光纤感应头罩下部且与光纤感应头罩固定相连接,所述的光纤感应头罩内设置有U型槽,光纤感应触头I及光纤感应触头II设置于U型槽内的侧壁上,所述U型槽内还设有一与U型槽相匹配的吹气管道,所述吹气管道包括U型段和与U型段底部相连通的垂直段,U型段远离垂直段的一侧对称设置有两个吹气孔,所述垂直段的另一侧穿过设置在光纤感应头罩上的安装孔后与连接管道相连通,连接管道的另一侧设置有一进气阀门;所述吹气管道设置在光纤感应触头I及光纤感应触头II的下方;所述U型段远离垂直段的一侧设置有与U型段相连通的延伸段,吹气孔设置在延伸段的最外端;本发明带来的
