一种用于农业喷灌机的植物幼苗喷管调节装置.pdf

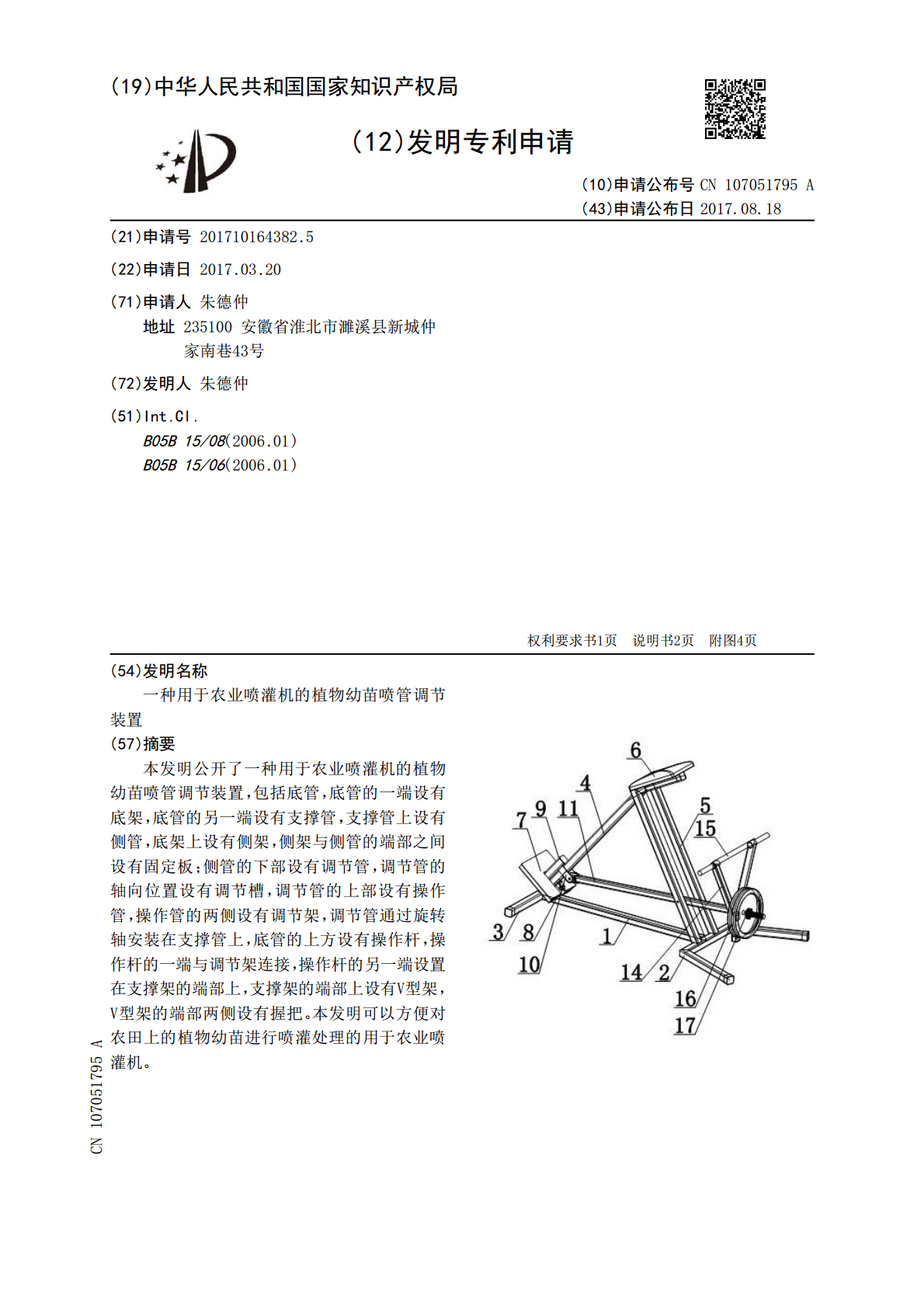

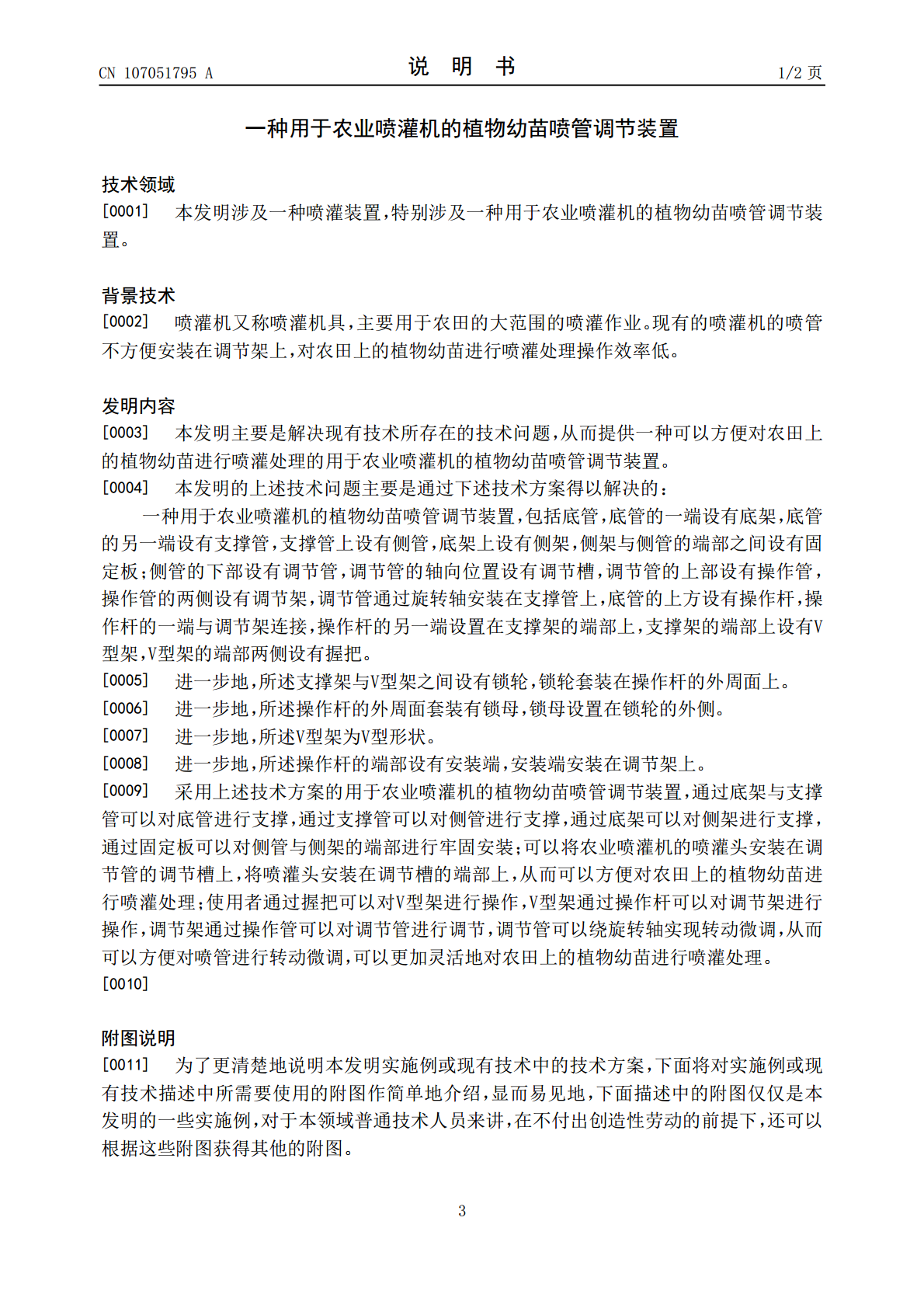

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107051795A(43)申请公布日2017.08.18(21)申请号201710164382.5(22)申请日2017.03.20(71)申请人朱德仲地址235100安徽省淮北市濉溪县新城仲家南巷43号(72)发明人朱德仲(51)Int.Cl.B05B15/08(2006.01)B05B15/06(2006.01)权利要求书1页说明书2页附图4页(54)发明名称一种用于农业喷灌机的植物幼苗喷管调节装置(57)摘要本发明公开了一种用于农业喷灌机的植物幼苗喷管调节装置，包括底管，底管的一端设有底架，底管的另一端设有支撑管，支撑管上设有侧管，底架上设有侧架，侧架与侧管的端部之间设有固定板；侧管的下部设有调节管，调节管的轴向位置设有调节槽，调节管的上部设有操作管，操作管的两侧设有调节架，调节管通过旋转轴安装在支撑管上，底管的上方设有操作杆，操作杆的一端与调节架连接，操作杆的另一端设置在支撑架的端部上，支撑架的端部上设有V型架，V型架的端部两侧设有握把。本发明可以方便对农田上的植物幼苗进行喷灌处理的用于农业喷灌机。CN107051795ACN107051795A权利要求书1/1页1.一种用于农业喷灌机的植物幼苗喷管调节装置，包括底管，其特征在于：底管的一端设有底架，底管的另一端设有支撑管，支撑管上设有侧管，底架上设有侧架，侧架与侧管的端部之间设有固定板；侧管的下部设有调节管，调节管的轴向位置设有调节槽，调节管的上部设有操作管，操作管的两侧设有调节架，调节管通过旋转轴安装在支撑管上，底管的上方设有操作杆，操作杆的一端与调节架连接，操作杆的另一端设置在支撑架的端部上，支撑架的端部上设有V型架，V型架的端部两侧设有握把。2.根据权利要求1所述的用于农业喷灌机的植物幼苗喷管调节装置，其特征在于：支撑架与V型架之间设有锁轮，锁轮套装在操作杆的外周面上。3.根据权利要求2所述的用于农业喷灌机的植物幼苗喷管调节装置，其特征在于：操作杆的外周面套装有锁母，锁母设置在锁轮的外侧。4.根据权利要求1所述的用于农业喷灌机的植物幼苗喷管调节装置，其特征在于：V型架为V型形状。5.根据权利要求1所述的用于农业喷灌机的植物幼苗喷管调节装置，其特征在于：操作杆的端部设有安装端，安装端安装在调节架上。2CN107051795A说明书1/2页一种用于农业喷灌机的植物幼苗喷管调节装置技术领域[0001]本发明涉及一种喷灌装置，特别涉及一种用于农业喷灌机的植物幼苗喷管调节装置。背景技术[0002]喷灌机又称喷灌机具，主要用于农田的大范围的喷灌作业。现有的喷灌机的喷管不方便安装在调节架上，对农田上的植物幼苗进行喷灌处理操作效率低。发明内容[0003]本发明主要是解决现有技术所存在的技术问题，从而提供一种可以方便对农田上的植物幼苗进行喷灌处理的用于农业喷灌机的植物幼苗喷管调节装置。[0004]本发明的上述技术问题主要是通过下述技术方案得以解决的：一种用于农业喷灌机的植物幼苗喷管调节装置，包括底管，底管的一端设有底架，底管的另一端设有支撑管，支撑管上设有侧管，底架上设有侧架，侧架与侧管的端部之间设有固定板；侧管的下部设有调节管，调节管的轴向位置设有调节槽，调节管的上部设有操作管，操作管的两侧设有调节架，调节管通过旋转轴安装在支撑管上，底管的上方设有操作杆，操作杆的一端与调节架连接，操作杆的另一端设置在支撑架的端部上，支撑架的端部上设有V型架，V型架的端部两侧设有握把。[0005]进一步地，所述支撑架与V型架之间设有锁轮，锁轮套装在操作杆的外周面上。[0006]进一步地，所述操作杆的外周面套装有锁母，锁母设置在锁轮的外侧。[0007]进一步地，所述V型架为V型形状。[0008]进一步地，所述操作杆的端部设有安装端，安装端安装在调节架上。[0009]采用上述技术方案的用于农业喷灌机的植物幼苗喷管调节装置，通过底架与支撑管可以对底管进行支撑，通过支撑管可以对侧管进行支撑，通过底架可以对侧架进行支撑，通过固定板可以对侧管与侧架的端部进行牢固安装；可以将农业喷灌机的喷灌头安装在调节管的调节槽上，将喷灌头安装在调节槽的端部上，从而可以方便对农田上的植物幼苗进行喷灌处理；使用者通过握把可以对V型架进行操作，V型架通过操作杆可以对调节架进行操作，调节架通过操作管可以对调节管进行调节，调节管可以绕旋转轴实现转动微调，从而可以方便对喷管进行转动微调，可以更加灵活地对农田上的植物幼苗进行喷灌处理。[0010]附图说明[0011]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在
