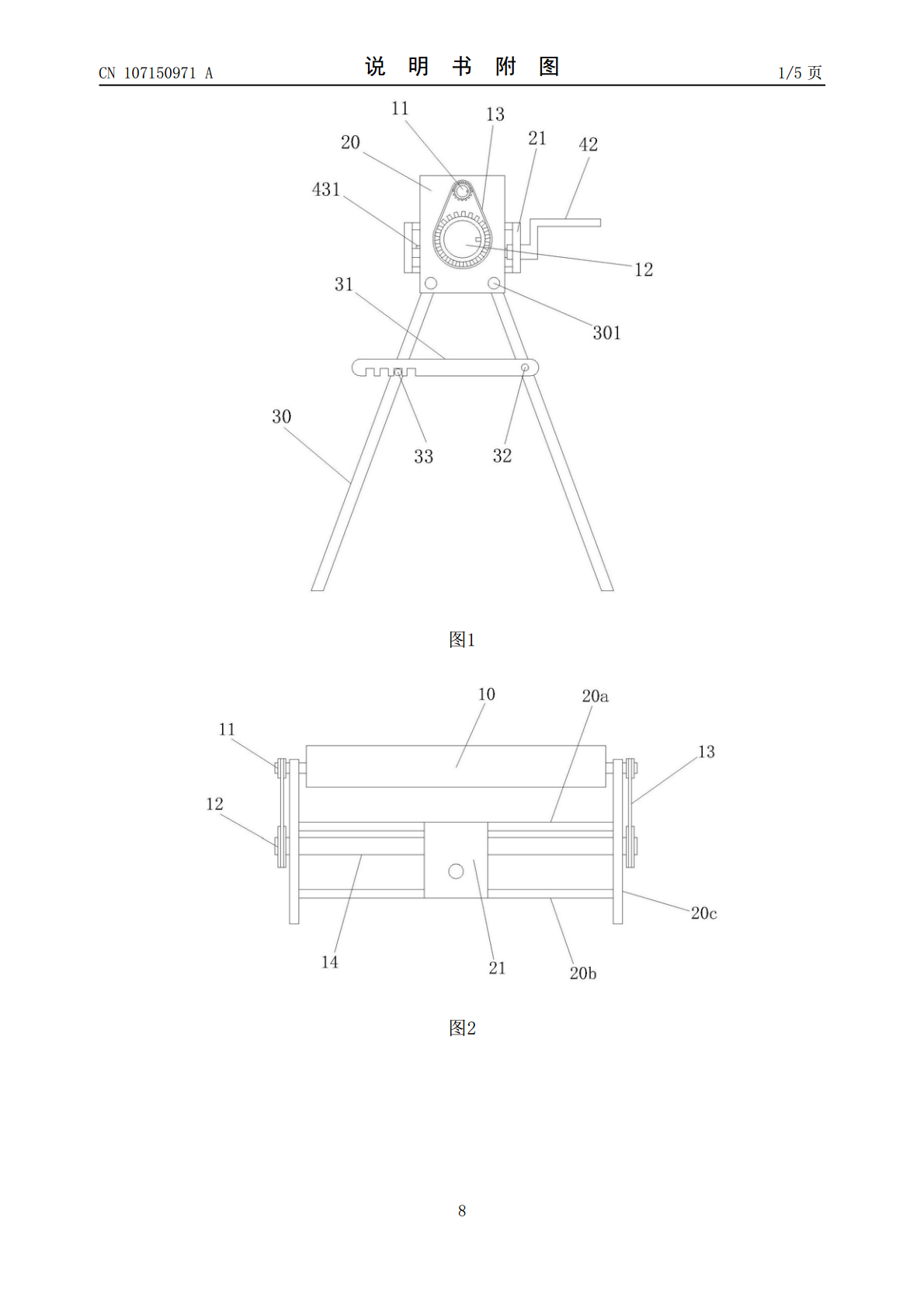

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107150971A(43)申请公布日2017.09.12(21)申请号201710462910.5(22)申请日2015.01.23(62)分案原申请数据201510036948.72015.01.23(71)申请人胡刘满地址246620安徽省安庆市岳西县天堂镇叶畈消防队对面叶畈安置区2#201室(72)发明人胡刘满(51)Int.Cl.B66D3/12(2006.01)B66D3/14(2006.01)B66D1/54(2006.01)B66D1/06(2006.01)权利要求书1页说明书5页附图5页(54)发明名称摇架(57)摘要本发明涉及一种摇架，包括支撑架以及支撑架上转动安装的转筒，转筒与驱动机构相连接，转筒上卷绕有安全绳，安全绳的一端设置安全钩；转筒的一端设置转动把手，转筒的另一端设置短轴，短轴延伸至安装座外侧的端部设置有凸耳，凸耳的旁侧设置止回销，止回销安装在安装座的支撑台面上侧，止回销一端与安装座第三铰接连接且构成第三铰接连接的铰接轴平行于短轴的轴向布置。上述技术方案中，通过设置止回销和凸耳的配合，防止短轴顺时针转动，防止泥桶突然落下，避免安全事故的发生。CN107150971ACN107150971A权利要求书1/1页1.一种摇架，其特征在于：包括支撑架以及支撑架上转动安装的转筒，转筒与驱动机构相连接，转筒上卷绕有安全绳，安全绳的一端设置安全钩；转筒的一端设置转动把手，转筒的另一端设置短轴，短轴延伸至安装座外侧的端部设置有凸耳，凸耳的旁侧设置止回销，止回销安装在安装座的支撑台面上侧，止回销一端与于安装座第三铰接连接且构成第三铰接连接的铰接轴平行于短轴的轴向布置，止回销处于两种状态，其一为：止回销绕第三铰接轴向上翻转对短轴上的凸耳从支撑台面下侧向支撑台面上侧的转动进行避让的避让位，其二为，止回销与支撑台面相贴合布置、止回销的端部延伸至支撑台面的外侧对短轴上的凸耳从支撑台面上侧向支撑台面下侧的转动进行阻止的止回位。2.根据权利要求1所述的摇架，其特征在于：支撑架包括用于安装转筒的安装座以及用于支撑安装座的第一、二支撑脚，第一、二支撑脚的上端分别与安装座第一铰接连接且构成第一铰接连接的第一铰接轴与转筒的轴向平行布置，第一、二支撑脚之间设置有长条形的锁紧板件，锁紧板件的一端与第一支撑脚的中部第二铰接连接且构成第二铰接连接的第二铰接轴与第一铰接轴平行布置，锁紧板件的另一端设置开口向下的卡口，卡口在锁紧板件的端部呈梳齿状设置，第二支撑脚上设置锁紧销，第一、二支撑脚处于两种状态，其一为：第一、二支撑脚呈倒V型布置，锁紧销与锁紧板件上的卡口相配合对第一、二支撑脚进行锁紧的工作位，其二为：第一、二支撑脚并拢在一起的收起位。3.根据权利要求1所述的摇架，其特征在于：止回销与拉绳相连接。4.根据权利要求1所述的摇架，其特征在于：短轴上设置有套管，套管相对的两侧设置凸耳。5.根据权利要求1所述的摇架，其特征在于：支撑脚包括八字状布置的第一、二支杆，第一、二支杆的上端与安装座第一铰接连接，第一、二支杆的上下端通过水平布置的第一、二直杆相连接，第一、二直杆之间设置X状布置的第一、二斜杆对第一、二支杆进行加强连接。6.根据权利要求1所述的摇架，其特征在于：安装座呈U形，包括相对立状布置的两立板，以及两立板之间设置的横板，转筒安装在两立板之间，立板的外侧设置平板，平板构成支撑台面。短轴上设置套管，套管相对的两侧设置凸耳。2CN107150971A说明书1/5页摇架[0001]本发明是申请日为2015年01月23日，申请号为2015100369487，发明名称为“一种建筑工程用安全摇架”的发明专利的分案申请。技术领域[0002]本发明涉及建筑工程领域，具体涉及一种摇架。背景技术[0003]人工挖桩具有成本低、不受施工场地限制等优点，在建筑工程中仍旧被广泛采用。人工挖桩一般两人一组，一人在桩孔内开挖，一人在地面上部将开挖的泥土进行提升和倾倒，提升一般采用摇架进行操作。摇架一般包括三角形的支撑架以及支撑架上设置的转筒，转筒上卷绕安全绳，安全绳的一端设置安全钩，装有泥土的泥桶通过安全钩吊挂然后转动转筒进行提升。传统支撑架由钢材一体焊接而成，形状不能改变，其重量和体积均较大，人工搬动和堆放操作均不方便。另外，传统摇架一般是在转筒一端设置转动把手，操作时，人需要从摇架的一端转动把手，容易使得摇架失衡，而且当泥桶提升至桩孔孔口处时，需要一手握住把手，防止转筒反转，另一手将泥桶扶住，然后再双手将泥桶取下。这种操作方式，施工人员姿势极其别扭，扶住泥桶或转筒的手容易滑脱，使得泥桶里的泥浆晃出，或者泥桶下落，造成安全事故，特别是在桩孔孔径较大时，此时胳臂的伸展长度有限。发明内容[000
