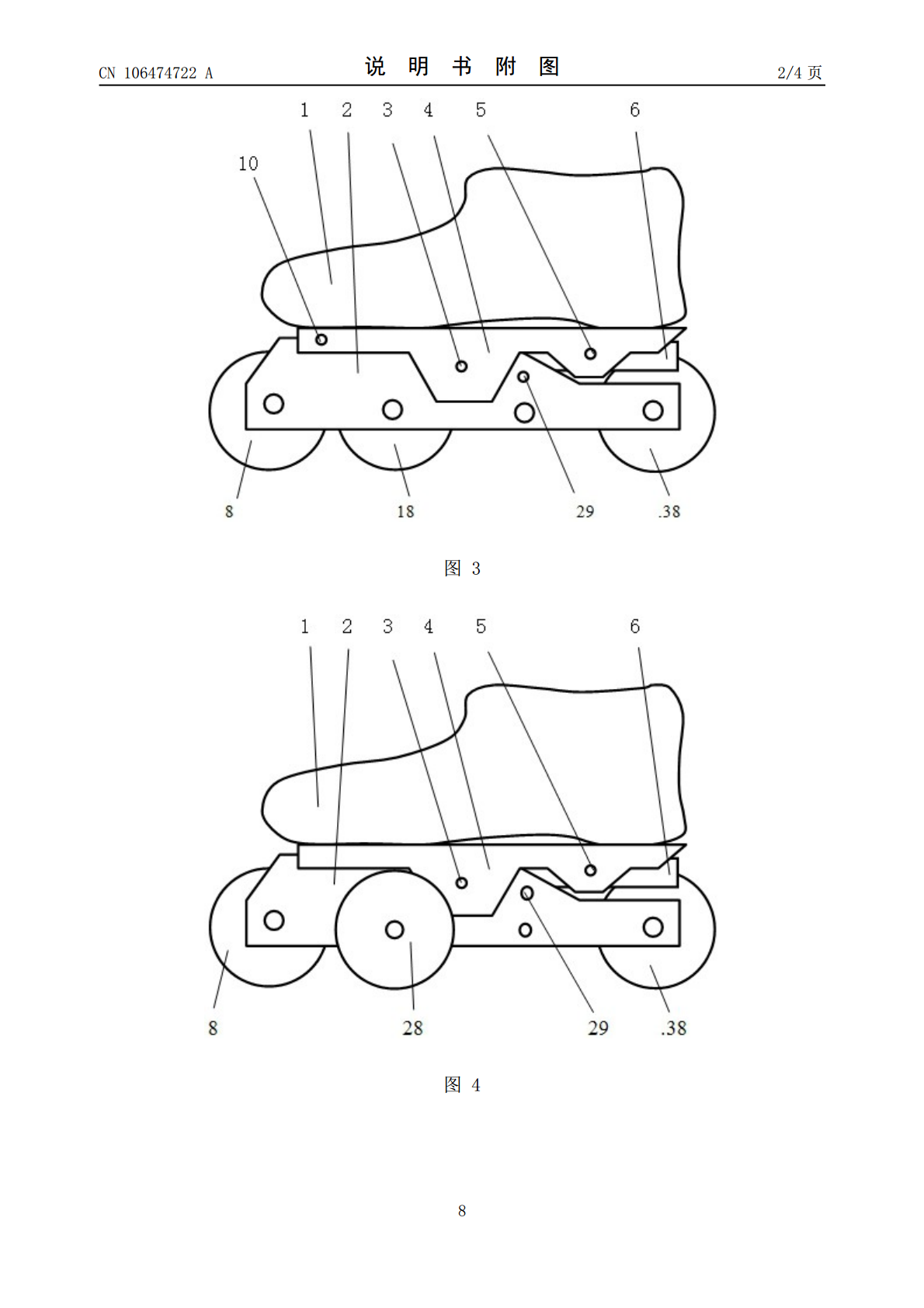

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106474722A(43)申请公布日2017.03.08(21)申请号201611026228.3(22)申请日2016.11.22(71)申请人胡鲁平地址330024江西省南昌市青云谱区洪都三区3栋2单元203号(72)发明人胡鲁平(51)Int.Cl.A63C17/14(2006.01)A63C17/01(2006.01)权利要求书1页说明书4页附图4页(54)发明名称脚踏摇架制动轮滑鞋(57)摘要本发明是一种脚踏摇架制动轮滑鞋,其特征是：在轮架(2)上设有摇架轴(3)，摇架(4)可用摇架轴(3)组装在轮架(2)上，在摇架(4)下面设有制动装置，包括：分力轴(3)，分力制动槽板(6)，滑行时,人体重心在前脚掌,长摇架(4)后部自然上跷,分力制动槽板(6)脱离中后轮(28)和后轮(38)，制动时,脚后跟向下加力，分力制动槽板(6)对中后轮(28)和后轮(38)同时制动,制动力量大,制动行程小,易操作。行走时,始终保持脚后跟向下用力，对轮子制动既可行走,拆除中前轮(18)照常使用，再拆除中后轮(28)，还可正常滑行,制动和行走，将中前轮(18)和中后轮(28)组装在轮架(2)两侧，可组装成轮子棱型排列制动轮滑鞋，所有轮子组装法都能制动。CN106474722ACN106474722A权利要求书1/1页1.脚踏摇架制动轮滑鞋：包括：靴筒，轮子,轮架,摇架,摇架轴,分力轴,分力制动槽板，制动块,其特征在于：在轮架(2)上设有摇架轴（3），在摇架上设有轴承孔，摇架可用摇架轴（3）组装在轮架(2)上，摇架以摇架轴(3)为轴摇动，在摇架上设有制动装置安装孔，用于安装分力轴（5），在轮架(2)上设有支点穿钉孔（29），在摇架和轮架(2)上设有摇架锁定孔（10）。2.根据权利要求1所述脚踏摇架制动轮滑鞋，其特征在于；摇架是长摇架（4），在长摇架（4）上设有安装孔，用于组装制动装置，长摇架（4）上设有靴筒(1)的安装孔，靴筒(1)可用螺钉组装在长摇架（4）上。3.根据权利要求1所述脚踏摇架制动轮滑鞋，其特征在于：摇架为小摇架(14),在小摇架(14)上设有安装孔，用于组装制动装置，小摇架(14)可与靴筒的后跟联接，靴筒（1）的前脚掌与轮架（2）联接。4.根据权利要求1、2、3所述脚踏摇架制动轮滑鞋，其特征在于；制动装置是单列轮滑后两轮同时制动装置,包括：分力轴（5），分力制动槽板(6)，分力制动槽板（6）中间设有分力轴（5）的安装孔，分力制动槽板（6）可用分力轴（5）组装在摇架的内部下方，可对后两个轮子同时制动。5.根据权利要求1、2、3所述脚踏摇架制动轮滑鞋，其特征在于；制动装置是制动块（7）,组装在摇架后端的下面,对后轮（38）制动。6.根据权利要求1所述脚踏摇架制动轮滑鞋，其特征在于；摇架轴（3）是锥形轴，设在摇架（4）上的轴承孔也带有相同锥度与之配合，摇架轴(3)一端带有螺纹，可用螺帽（12）组装在轮架(2)上，在摇架轴(3)与轮架(2)之间设有平垫（11），用于调节摇架轴(3)与轮架(2)之间的间隙。7.根据权利要求1所述脚踏摇架制动轮滑鞋，其特征在于；摇架（34）上设有轴座（22），轴座（22）带有内螺纹，轴瓦（23）利用螺拴（25）和弹簧片（24）压住摇架轴（3）。8.根据权利要求1所述脚踏摇架制动轮滑鞋，其特征在于；轮架（2）上的四个轮子安装孔不设在同一水平线上,安装中前轮（18）和中后轮（28）的安装孔是在同一水平线上，安装前轮（8）和后轮（38）的安装孔升高h毫米。2CN106474722A说明书1/4页脚踏摇架制动轮滑鞋技术领域[0001]脚踏摇架制动轮滑鞋属于轮滑鞋制造技术，特别是涉及到轮滑鞋的制动方法。背景技术[0002]现有轮滑鞋的制动方法很多,但,都存在着很多不足,结构过于复杂,操作困难,特别是制动力不足,滑行、制动、行走三者转换困难,不具备多种组合功能,例如;专利授权;专利号;201180056932.2和专利公布;申请号;201310492457.4，申请号;201410289055.9都存在着这些不足。发明的内容。[0003]本设计的目的是要提供一种结构筒单,操作容易,制动力强、滑行、制动、行走三者转换方便快捷,而且，各种组合型式下都能制动的新型制动轮滑鞋。本设计的目的是由以下方案实现的。[0004]脚踏摇架制动轮滑鞋：包括：靴筒，轮子,轮架,摇架,摇架轴,分力轴,分力制动槽板，制动块,其特征在于：在轮架上设有摇架轴，在摇架上设有轴承孔，摇架可用摇架轴组装在轮架上，摇架以摇架轴为轴摇动，在摇架上设有制动装置安装孔，在轮架上设有支点穿钉孔，在摇架和轮架上设有摇架锁定孔。[0005]进一步：摇架是长摇架，在长摇架上设有安装孔，用于组
