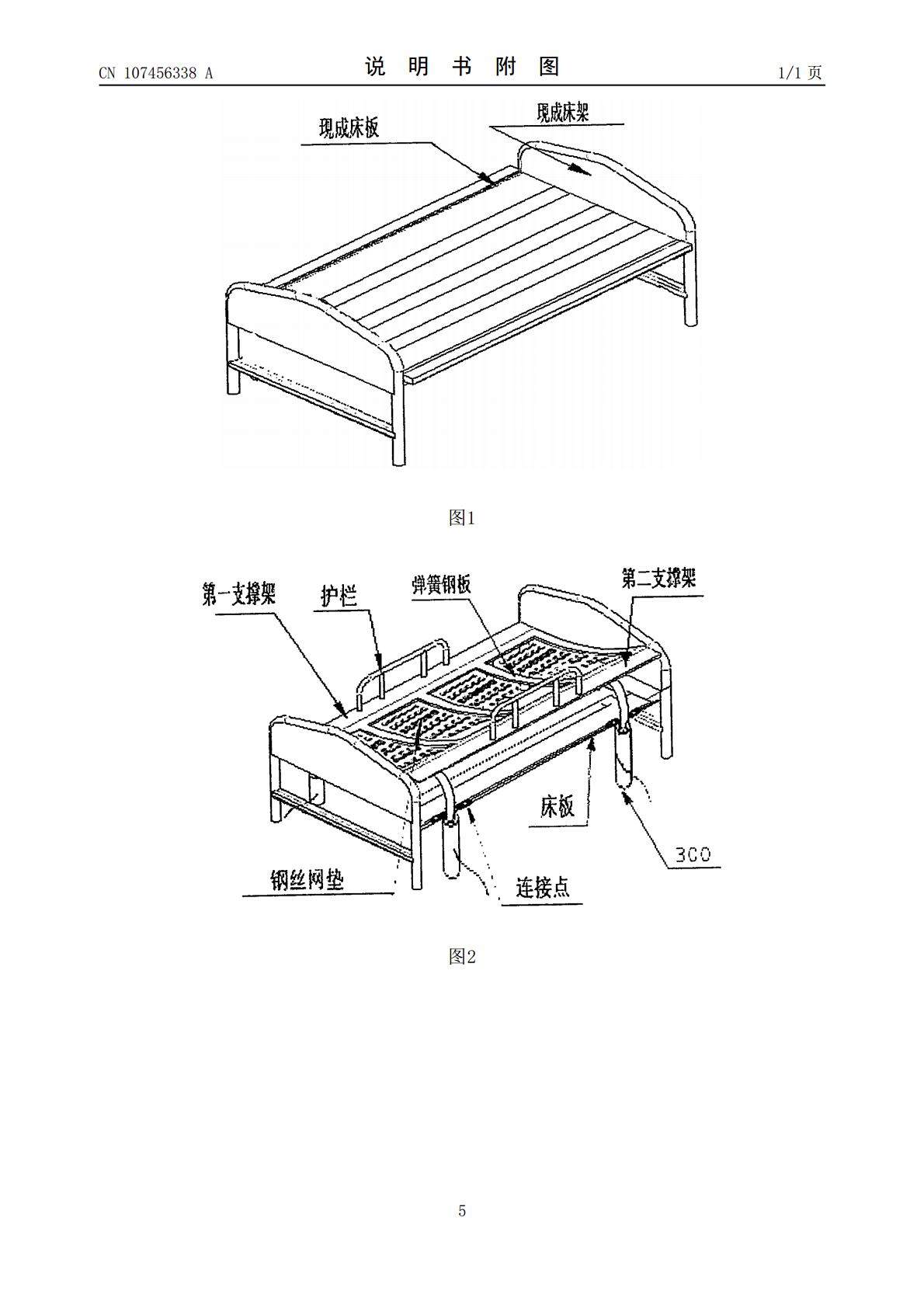

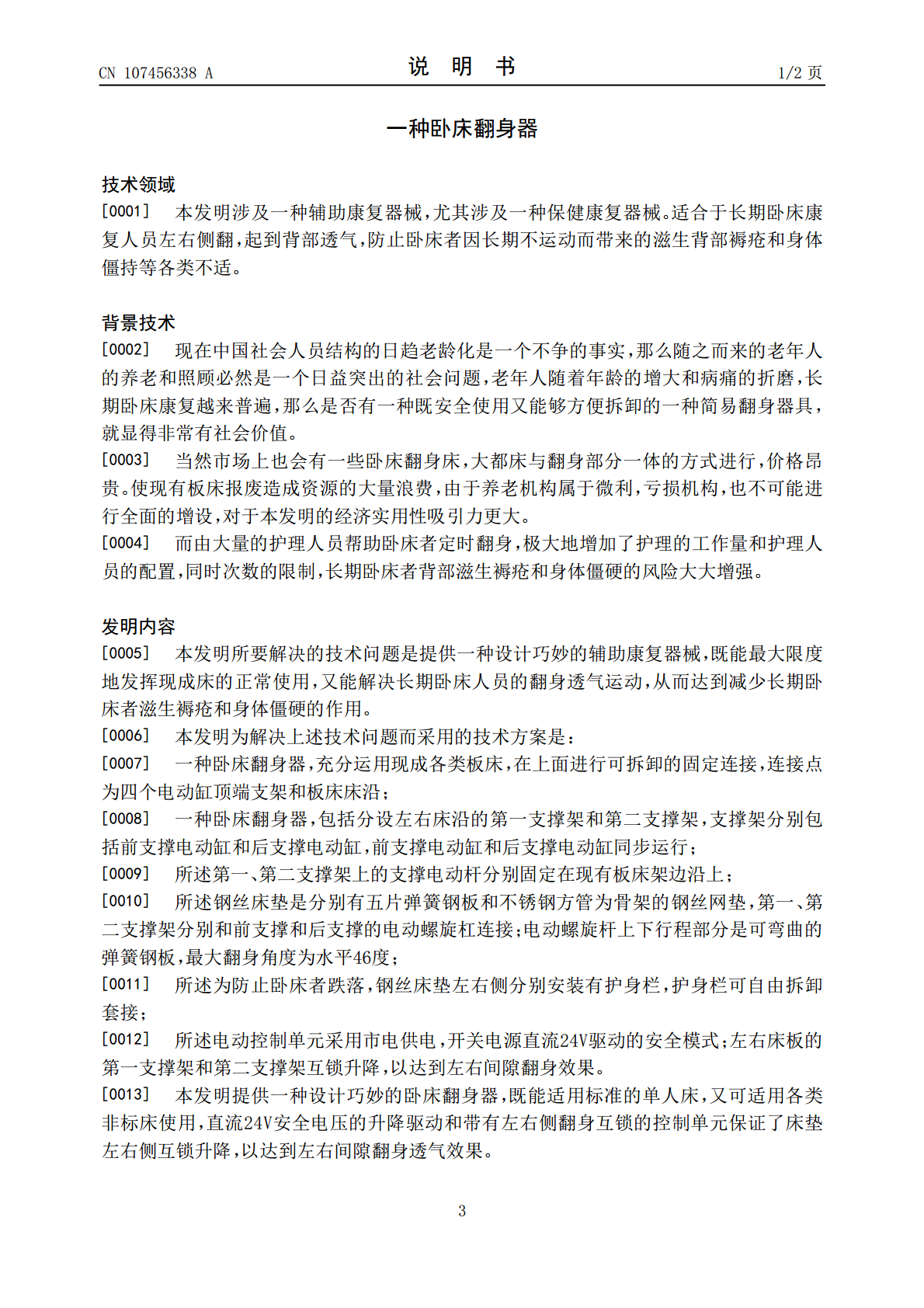

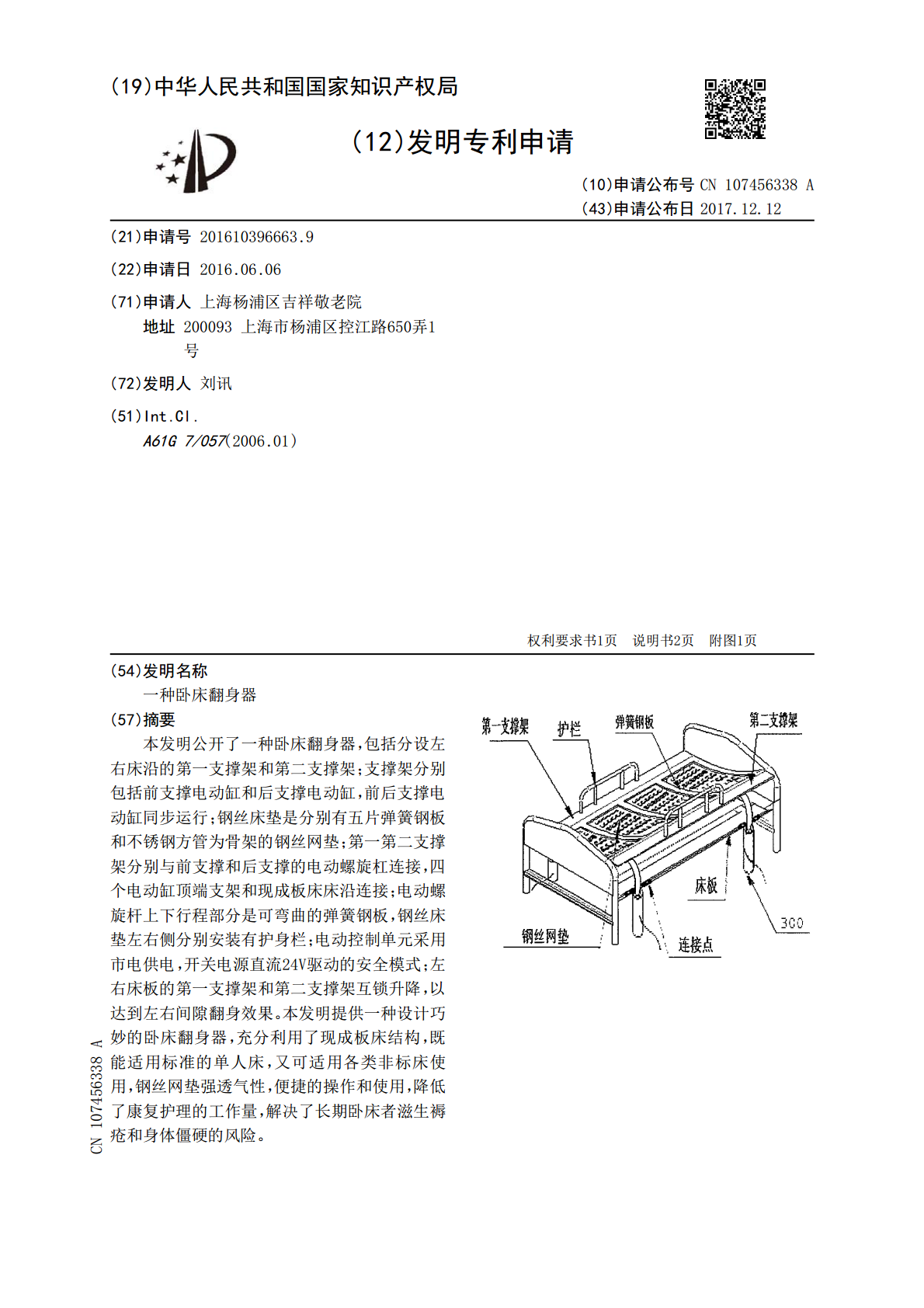

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107456338A(43)申请公布日2017.12.12(21)申请号201610396663.9(22)申请日2016.06.06(71)申请人上海杨浦区吉祥敬老院地址200093上海市杨浦区控江路650弄1号(72)发明人刘讯(51)Int.Cl.A61G7/057(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种卧床翻身器(57)摘要本发明公开了一种卧床翻身器，包括分设左右床沿的第一支撑架和第二支撑架；支撑架分别包括前支撑电动缸和后支撑电动缸，前后支撑电动缸同步运行；钢丝床垫是分别有五片弹簧钢板和不锈钢方管为骨架的钢丝网垫；第一第二支撑架分别与前支撑和后支撑的电动螺旋杠连接，四个电动缸顶端支架和现成板床床沿连接；电动螺旋杆上下行程部分是可弯曲的弹簧钢板，钢丝床垫左右侧分别安装有护身栏；电动控制单元采用市电供电，开关电源直流24V驱动的安全模式；左右床板的第一支撑架和第二支撑架互锁升降，以达到左右间隙翻身效果。本发明提供一种设计巧妙的卧床翻身器，充分利用了现成板床结构，既能适用标准的单人床，又可适用各类非标床使用，钢丝网垫强透气性，便捷的操作和使用，降低了康复护理的工作量，解决了长期卧床者滋生褥疮和身体僵硬的风险。CN107456338ACN107456338A权利要求书1/1页1.一种卧床翻身器，其特征在于：包括分设左右的第一支撑架和第二支撑架，所述的第一、第二支撑架分别包括前后支撑电动缸；所述的第一、第二前支撑架电动缸分别和固定床沿连接；在所述的第一、第二护身栏能够有效保护卧床者在翻身中不会被摔落，所述的左右护身栏连接在翻身器床沿两端，可拆卸地套接连接；所述的钢丝床垫左右边框分别和第一、第二电动支撑缸行程部锁扣连接，所述的第一、第二支撑结合体的前后电动杆同步上下升降；利用钢丝床的五片弹簧钢板特性，卷曲倾斜达到卧床者翻身，透气目的；所述的第一、第二前支撑架上带有可拆卸的护身栏杆可以有效保证翻身动作时卧床者不被跌落；单边翻起与水平最大倾斜角度为46度，在所述的电气控制单元采用市电供电，24V直流输出，第一支撑架和第二支撑架升降互为连锁，前后支撑杆同步运行的方式。2.如权利要求1所述的卧床翻身器。，其特征在于：巧妙地运用现有的各类现成的板床，在之上铺设；电动杆顶端部和现成床沿可拆卸连接。3.如权利要求1所述的卧床翻身器，其特征在于：所述的第一、第二支撑架和五片弹簧钢板，钢丝网形成的钢丝垫形成了一个柔软可左右弯曲的结构，大小可以和现成床板相匹配，钢丝网状垫的透气性非常高。4.如权利要求1，其所述的卧床翻身器特征在于：所述的电动螺旋杠的上下行程部分是可弯曲的弹簧钢板。5.如权利要求1所述的卧床翻身器，其特征在于：所述市电供电，24V直流电机驱动，控制单元第一第二支撑架互锁升降，前后电动杆同步的运行模式。6.如权利要求1至5中任一项所述的卧床翻身器，其特征在于：在所述的第一、第二后支撑架可拆卸连接现成床沿，所述现成床沿离地高度35CM的相匹配。7.如权利要求1至5中任一项所述的卧床翻身器，其特征在于：所述翻身器为适合各类标准单身床和非标床的柔性钢丝垫，所述承重不锈钢方管与五根弹簧钢板及不锈钢丝网刚性连接组成完整的柔性垫，两端分别与可拆卸地与所述的第一、第二支撑架前后电动缸接可拆卸地连接，达到所述承重承载卧床者左右侧翻，透气的作用。8.如权利要求5所述的，其卧床翻身器特征在于：所述第一、第二支撑架和电动缸可拆卸连接，所述前后电动缸承重600X2牛压力，承载所述卧床者躺在床上翻转的所有承重。9.如权利要求1至8中所述的卧床翻身器，其特征在于：所述翻身垫，电动缸，电气控制单元可简易拆卸，方便安装；可以随意安装在任何同规格现成床上。10.如权利要求1至5中所述的卧床翻身器，其特征在于：所述的翻身器设置为第一、第二支撑架翻身互锁，翻身垫翻转角度与水平面达到46度，基本满足卧床者单边侧翻，透气要求。2CN107456338A说明书1/2页一种卧床翻身器技术领域[0001]本发明涉及一种辅助康复器械，尤其涉及一种保健康复器械。适合于长期卧床康复人员左右侧翻，起到背部透气，防止卧床者因长期不运动而带来的滋生背部褥疮和身体僵持等各类不适。背景技术[0002]现在中国社会人员结构的日趋老龄化是一个不争的事实，那么随之而来的老年人的养老和照顾必然是一个日益突出的社会问题，老年人随着年龄的增大和病痛的折磨，长期卧床康复越来普遍，那么是否有一种既安全使用又能够方便拆卸的一种简易翻身器具，就显得非常有社会价值。[0003]当然市场上也会有一些卧床翻身床，大都床与翻身部分一体的方式进行，价格昂贵。使现有板床报废造成资源的大量浪费，由于养老机构属于微利，亏损机构，
