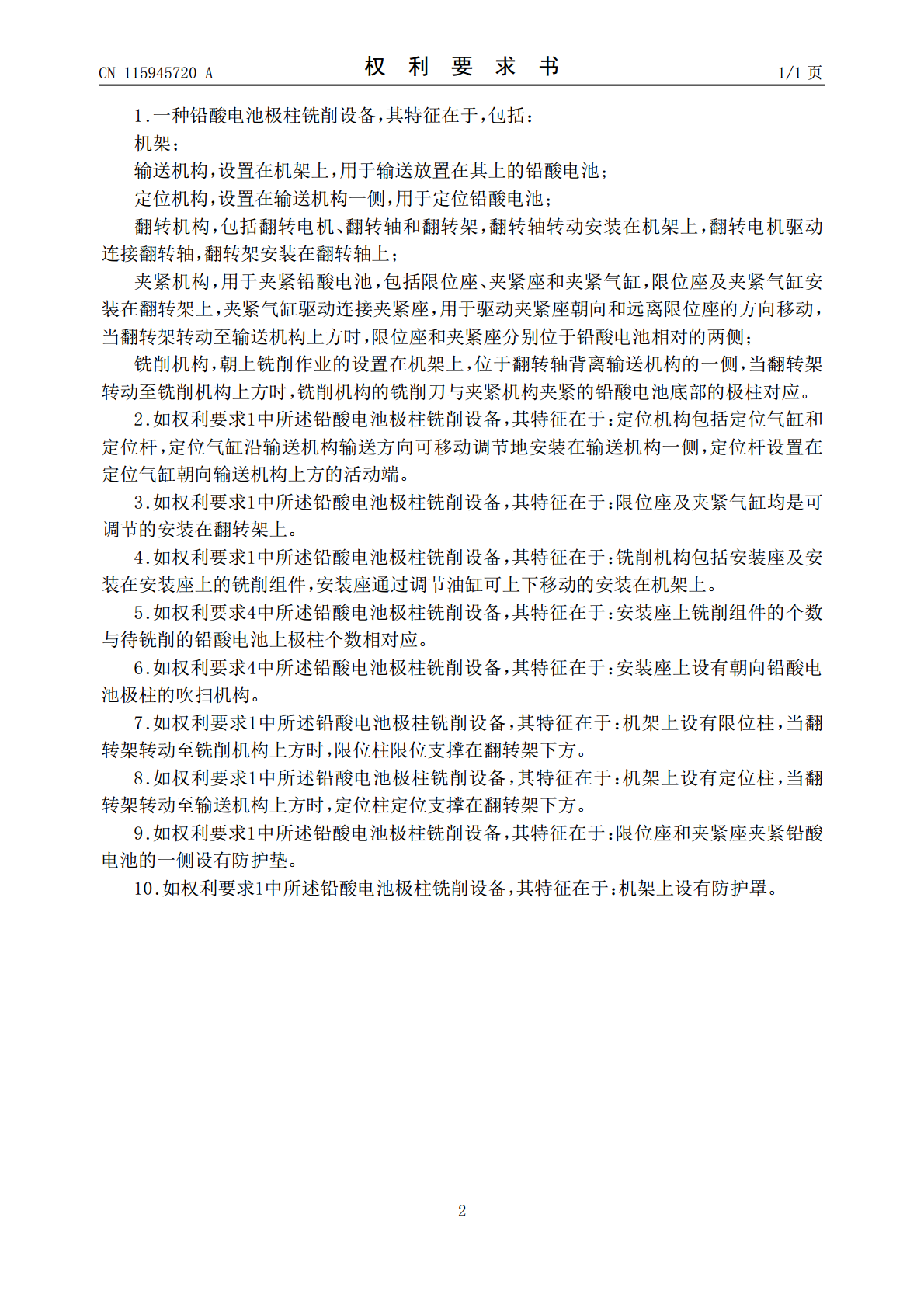

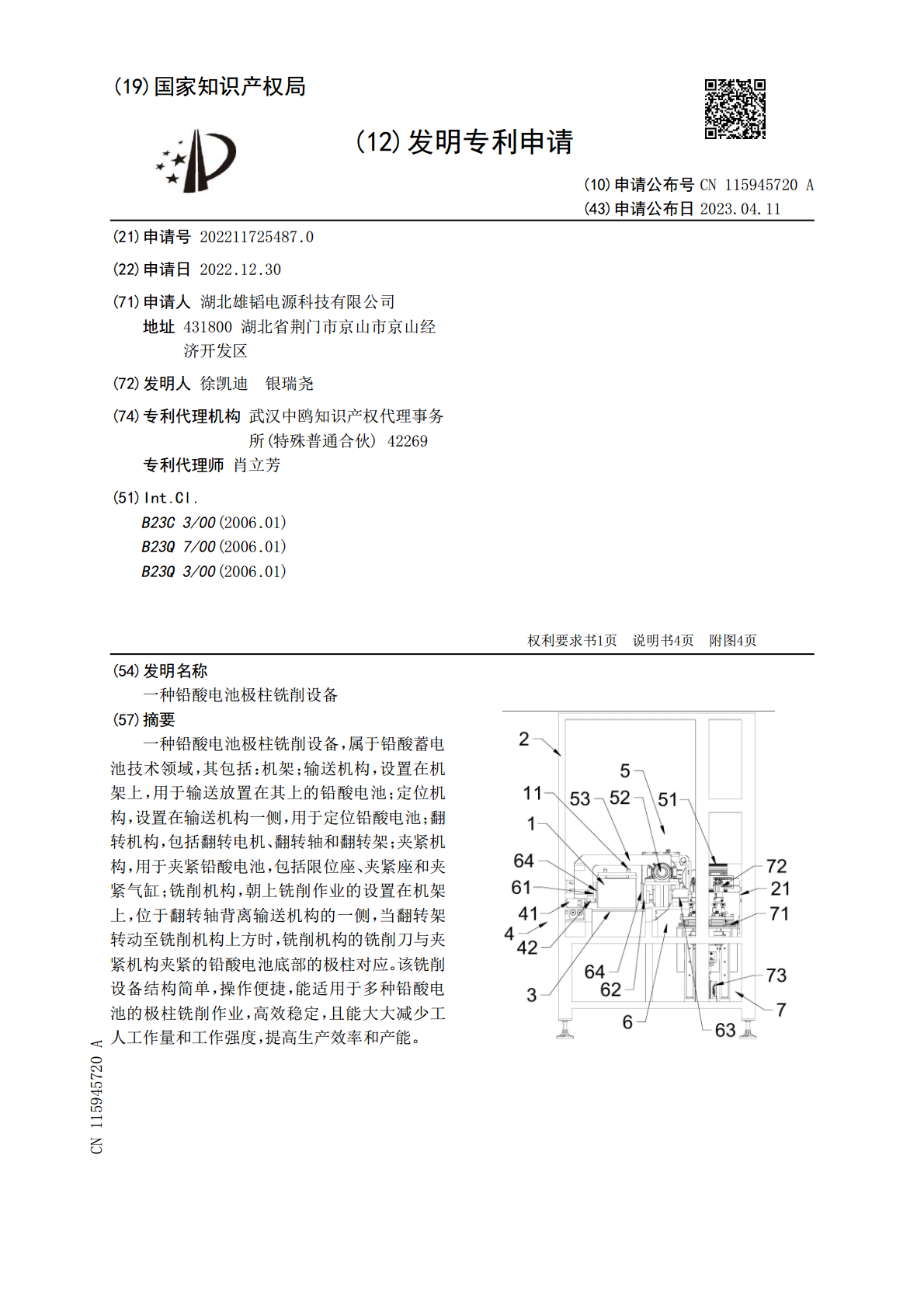

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115945720A(43)申请公布日2023.04.11(21)申请号202211725487.0(22)申请日2022.12.30(71)申请人湖北雄韬电源科技有限公司地址431800湖北省荆门市京山市京山经济开发区(72)发明人徐凯迪银瑞尧(74)专利代理机构武汉中鸥知识产权代理事务所(特殊普通合伙)42269专利代理师肖立芳(51)Int.Cl.B23C3/00(2006.01)B23Q7/00(2006.01)B23Q3/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种铅酸电池极柱铣削设备(57)摘要一种铅酸电池极柱铣削设备，属于铅酸蓄电池技术领域，其包括：机架；输送机构，设置在机架上，用于输送放置在其上的铅酸电池；定位机构，设置在输送机构一侧，用于定位铅酸电池；翻转机构，包括翻转电机、翻转轴和翻转架；夹紧机构，用于夹紧铅酸电池，包括限位座、夹紧座和夹紧气缸；铣削机构，朝上铣削作业的设置在机架上，位于翻转轴背离输送机构的一侧，当翻转架转动至铣削机构上方时，铣削机构的铣削刀与夹紧机构夹紧的铅酸电池底部的极柱对应。该铣削设备结构简单，操作便捷，能适用于多种铅酸电池的极柱铣削作业，高效稳定，且能大大减少工人工作量和工作强度，提高生产效率和产能。CN115945720ACN115945720A权利要求书1/1页1.一种铅酸电池极柱铣削设备，其特征在于，包括：机架；输送机构，设置在机架上，用于输送放置在其上的铅酸电池；定位机构，设置在输送机构一侧，用于定位铅酸电池；翻转机构，包括翻转电机、翻转轴和翻转架，翻转轴转动安装在机架上，翻转电机驱动连接翻转轴，翻转架安装在翻转轴上；夹紧机构，用于夹紧铅酸电池，包括限位座、夹紧座和夹紧气缸，限位座及夹紧气缸安装在翻转架上，夹紧气缸驱动连接夹紧座，用于驱动夹紧座朝向和远离限位座的方向移动，当翻转架转动至输送机构上方时，限位座和夹紧座分别位于铅酸电池相对的两侧；铣削机构，朝上铣削作业的设置在机架上，位于翻转轴背离输送机构的一侧，当翻转架转动至铣削机构上方时，铣削机构的铣削刀与夹紧机构夹紧的铅酸电池底部的极柱对应。2.如权利要求1中所述铅酸电池极柱铣削设备，其特征在于：定位机构包括定位气缸和定位杆，定位气缸沿输送机构输送方向可移动调节地安装在输送机构一侧，定位杆设置在定位气缸朝向输送机构上方的活动端。3.如权利要求1中所述铅酸电池极柱铣削设备，其特征在于：限位座及夹紧气缸均是可调节的安装在翻转架上。4.如权利要求1中所述铅酸电池极柱铣削设备，其特征在于：铣削机构包括安装座及安装在安装座上的铣削组件，安装座通过调节油缸可上下移动的安装在机架上。5.如权利要求4中所述铅酸电池极柱铣削设备，其特征在于：安装座上铣削组件的个数与待铣削的铅酸电池上极柱个数相对应。6.如权利要求4中所述铅酸电池极柱铣削设备，其特征在于：安装座上设有朝向铅酸电池极柱的吹扫机构。7.如权利要求1中所述铅酸电池极柱铣削设备，其特征在于：机架上设有限位柱，当翻转架转动至铣削机构上方时，限位柱限位支撑在翻转架下方。8.如权利要求1中所述铅酸电池极柱铣削设备，其特征在于：机架上设有定位柱，当翻转架转动至输送机构上方时，定位柱定位支撑在翻转架下方。9.如权利要求1中所述铅酸电池极柱铣削设备，其特征在于：限位座和夹紧座夹紧铅酸电池的一侧设有防护垫。10.如权利要求1中所述铅酸电池极柱铣削设备，其特征在于：机架上设有防护罩。2CN115945720A说明书1/4页一种铅酸电池极柱铣削设备技术领域[0001]本发明涉及铅酸蓄电池技术领域，尤其是涉及一种铅酸电池极柱铣削设备。背景技术[0002]铅酸蓄电池在使用一段时间后，在其正负极柱、连接线上逐渐出现白色酸性物质，严重者极柱部位出现漏液、极柱根部烧损或溶蚀现象，行业上通常称为爬酸或者渗漏。针对这一问题，目前市场上铅酸蓄电池端子处普遍采用通过增加电池极柱的爬酸路径和使用橡胶密封圈式密封的方法。[0003]对于一般的烧焊电池，多在极柱零件烧焊前用车床加工数道防爬酸环，再将铅极柱与电池主体烧焊连接。烧焊工艺对烧焊员工的水平要求较高，不同员工烧焊的电池品质波动范围大，且烧焊效率较低成本较高，在目前的发展中已逐渐被铸焊替代。[0004]对于通过重力浇铸方式在极柱内嵌入铜端子的铸焊工艺电池，由于脱模需求，无法完成防爬酸环的铸造成型，需要在铸造后另外加工防爬酸环。对于质量小且槽型为单条并紧挨着铜端子的电池，一般采用人工持专业空心钻将电池翻倒后铣削，铣削效果较差，人工效率低且劳动强度大。对于质量大且防爬酸槽数多的电池无法采用空心钻加工，限制了铸焊成型电池的发展。而且，电池铸焊后极柱头内嵌有铜端子，铜端子用于供客户接线；
