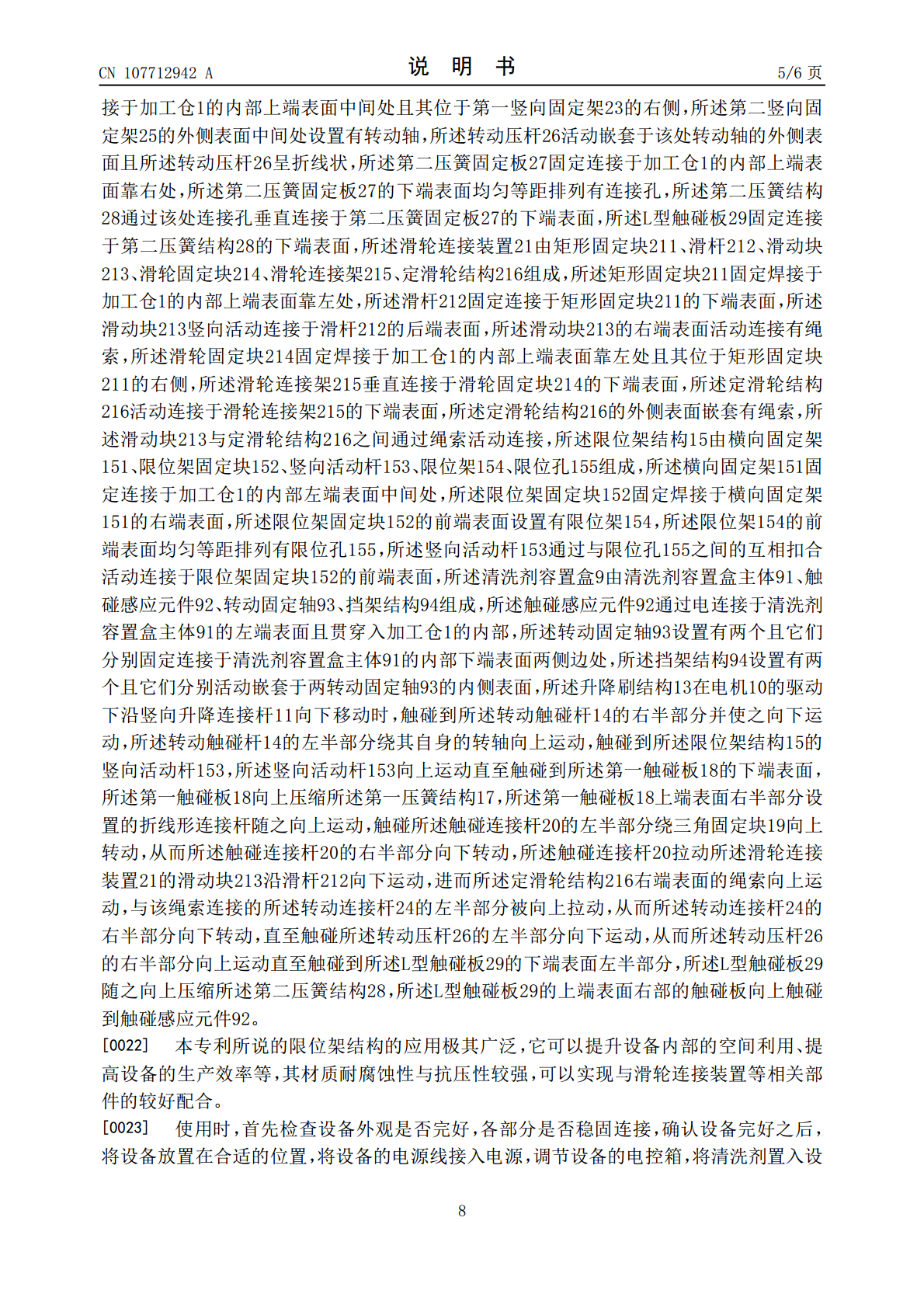

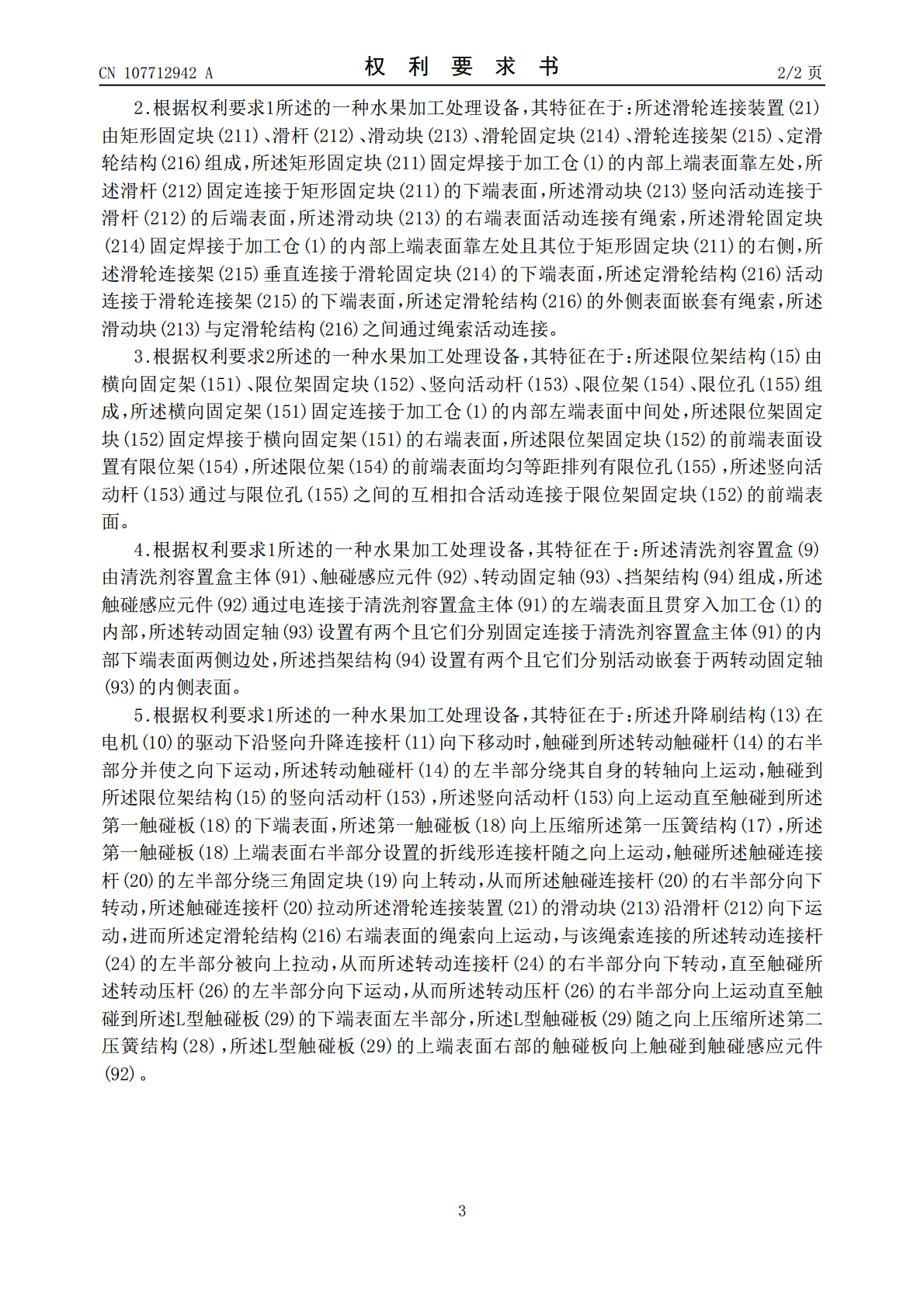

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107712942A(43)申请公布日2018.02.23(21)申请号201711016288.1(22)申请日2017.10.26(71)申请人谢彬彬地址362100福建省泉州市惠安县东霞路398号(72)发明人谢彬彬赵红李丽(51)Int.Cl.A23N12/02(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种水果加工处理设备(57)摘要本发明公开了一种水果加工处理设备，其结构包括加工仓、固定支撑架、进料口、烘干筒、电控箱、切片装置、出料箱、排水管、清洗剂容置盒、电机、竖向升降连接杆、传送架、升降刷结构、转动触碰杆、限位架结构、第一压簧固定板、第一压簧结构、第一触碰板、三角固定块、触碰连接杆、滑轮连接装置、固定转轴、第一竖向固定架、转动连接杆、第二竖向固定架、转动压杆、第二压簧固定板、第二压簧结构、L型触碰板，本发明在对水果进行加工处理的过程中，可以对传送部件上的水果进行一定的深度清洗操作(即用清洗剂对其进行清洗)，保证了水果表面的农药残留、鸟类粪便残留无法被清洗干净，保证了加工成品的质量与口感，有效提高了设备的实用性能。CN107712942ACN107712942A权利要求书1/2页1.一种水果加工处理设备，其结构包括加工仓(1)、固定支撑架(2)、进料口(3)、烘干筒(4)、电控箱(5)、切片装置(6)、出料箱(7)、排水管(8)、清洗剂容置盒(9)、电机(10)、竖向升降连接杆(11)、传送架(12)、升降刷结构(13)、转动触碰杆(14)、限位架结构(15)、第一压簧固定板(16)、第一压簧结构(17)、第一触碰板(18)、三角固定块(19)、触碰连接杆(20)、滑轮连接装置(21)、固定转轴(22)、第一竖向固定架(23)、转动连接杆(24)、第二竖向固定架(25)、转动压杆(26)、第二压簧固定板(27)、第二压簧结构(28)、L型触碰板(29)，其特征在于：所述固定支撑架(2)固定连接于加工仓(1)的外侧与下端表面且与其采用焊接的方式相连接，所述进料口(3)嵌入于加工仓(1)的内部靠左处，所述加工仓(1)的上端表面向内凹陷形成凹槽，所述烘干筒(4)固定焊接于加工仓(1)的上端表面靠右处，所述电控箱(5)设置于烘干筒(4)的右侧且与烘干筒(4)之间电性连接，所述切片装置(6)活动连接于电控箱(5)的右侧且所述切片装置(6)的下半部分活动连接于加工仓(1)的内部空腔内，所述出料箱(7)放置于加工仓(1)的右端地面上，所述排水管(8)活动贯穿于加工仓(1)的右下端表面，所述清洗剂容置盒(9)固定连接于加工仓(1)的上端表面中间处且其与电控箱(5)之间电性连接，所述电机(10)采用焊接的方式固定连接于加工仓(1)的内部左下端表面，所述竖向升降连接杆(11)垂直连接于加工仓(1)的内部下端表面靠左处且其与电机(10)通过传动带相连接，所述传送架(12)活动贯穿于加工仓(1)的内部空腔中间处且其与电机(10)通过传动带相连接，所述竖向升降连接杆(11)的外侧表面靠上处均匀等距排列有限位孔，所述升降刷结构(13)通过限位孔活动连接于竖向升降连接杆(11)的右端表面且其与竖向升降连接杆(11)之间始终呈互相垂直的状态；所述转动触碰杆(14)活动连接于竖向升降连接杆(11)的外侧表面中间处，所述限位架结构(15)固定连接于加工仓(1)的内部左端表面中间处，所述第一压簧固定板(16)垂直连接于加工仓(1)的内部左端表面靠上处，所述第一压簧固定板(16)的下端表面均匀等距排列有连接孔，所述第一压簧结构(17)通过该处连接孔垂直连接于第一压簧固定板(16)的下端表面，所述第一触碰板(18)固定连接于第一压簧结构(17)的下端表面，所述三角固定块(19)固定焊接于加工仓(1)的内部上端表面靠左处，所述触碰连接杆(20)活动连接于三角固定块(19)的下端表面，所述滑轮连接装置(21)固定焊接于加工仓(1)的内部上端表面靠左处且其位于三角固定块(19)的右侧，所述滑轮连接装置(21)的左、右端表面均连接有绳索，所述触碰连接杆(20)的右端表面与滑轮连接装置(21)左端表面的绳索相连接，所述固定转轴(22)固定焊接于加工仓(1)的内部上端表面中间处，所述第一竖向固定架(23)活动连接于固定转轴(22)的下端表面，所述第一竖向固定架(23)的外侧表面中间处设置有转动轴，所述转动连接杆(24)活动嵌套于该处转动轴的外端表面，所述转动连接杆(24)的左端表面与滑轮连接装置(21)右端表面的绳索相连接，所述第二竖向固定架(25)垂直连接于加工仓(1)的内部上端表面中间处且其位于第一竖向固定架(23)的右侧，所述第二竖向固定架(25)的外侧表面中间
