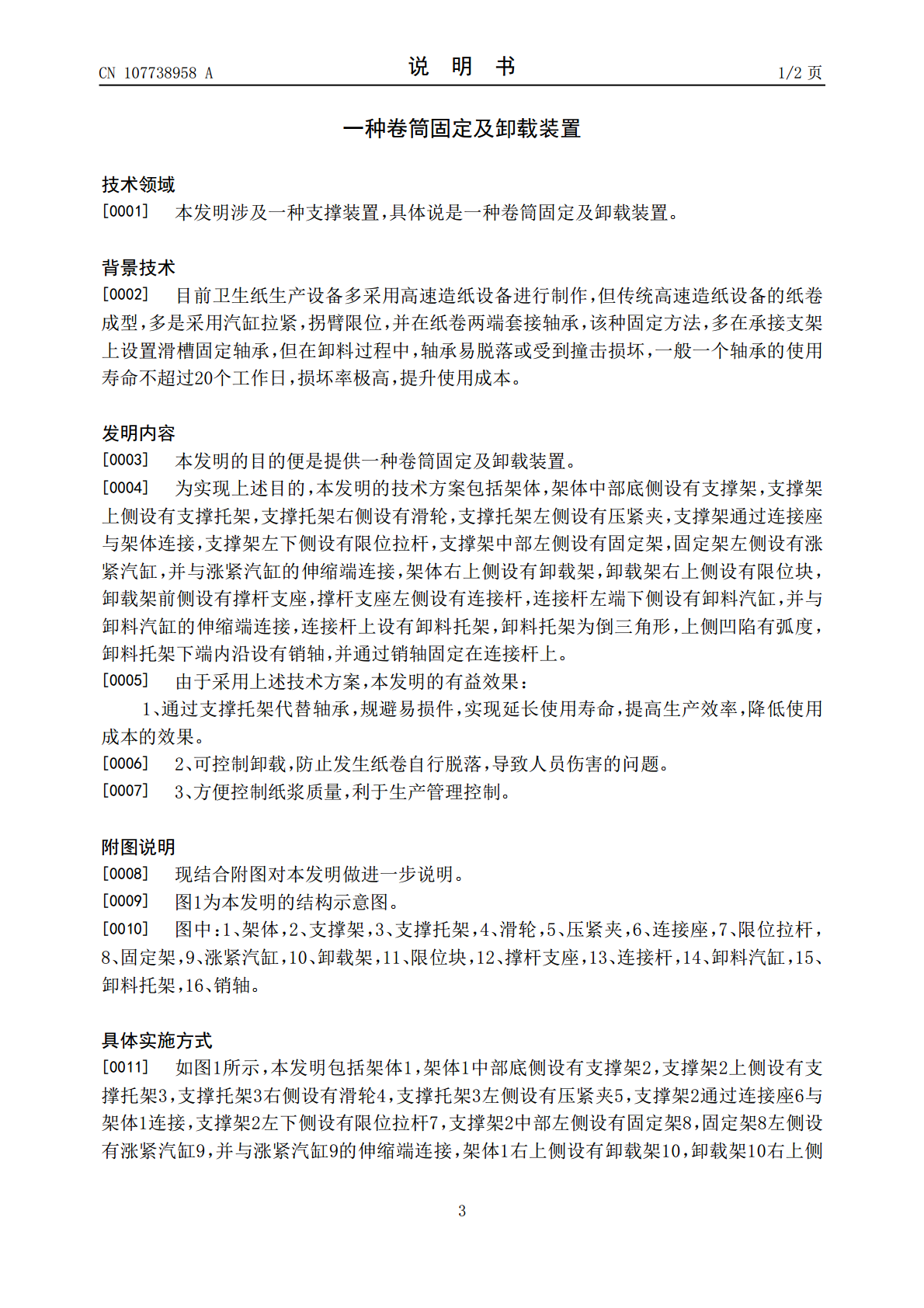

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107738958A(43)申请公布日2018.02.27(21)申请号201711074524.5(22)申请日2017.11.06(71)申请人诸城市远鸿纸业有限公司地址262200山东省潍坊市诸城市贾悦镇工业园(72)发明人秦焕秋(51)Int.Cl.B65H67/04(2006.01)B65H67/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种卷筒固定及卸载装置(57)摘要本发明公开了一种卷筒固定及卸载装置，包括架体，架体中部底侧设有支撑架，支撑架上侧设有支撑托架，支撑托架右侧设有滑轮，支撑托架左侧设有压紧夹，支撑架通过连接座与架体连接，支撑架左下侧设有限位拉杆，支撑架中部左侧设有固定架，固定架左侧设有涨紧汽缸，并与涨紧汽缸的伸缩端连接，架体右上侧设有卸载架，卸载架右上侧设有限位块，卸载架前侧设有撑杆支座，撑杆支座左侧设有连接杆，连接杆左端下侧设有卸料汽缸，并与卸料汽缸的伸缩端连接，连接杆上设有卸料托架，卸料托架为倒三角形，上侧凹陷有弧度，卸料托架下端内沿设有销轴，并通过销轴固定在连接杆上。本发明具有固定稳固，使用寿命长，自动卸载的优点。CN107738958ACN107738958A权利要求书1/1页1.一种卷筒固定及卸载装置，包括架体，其特征在于：所述架体中部底侧设有支撑架，所述支撑架上侧设有支撑托架，所述支撑托架右侧设有滑轮，所述支撑托架左侧设有压紧夹，所述支撑架通过连接座与架体连接，所述支撑架左下侧设有限位拉杆，所述支撑架中部左侧设有固定架，所述固定架左侧设有涨紧汽缸，并与涨紧汽缸的伸缩端连接，所述架体右上侧设有卸载架，所述卸载架右上侧设有限位块，所述卸载架前侧设有撑杆支座，所述撑杆支座左侧设有连接杆，所述连接杆左端下侧设有卸料汽缸，并与卸料汽缸的伸缩端连接，所述连接杆上设有卸料托架。2.根据权利要求1所述一种卷筒固定及卸载装置，其特征在于：所述卸料托架为倒三角形，上侧凹陷有弧度。3.根据权利要求1所述一种卷筒固定及卸载装置，其特征在于：所述卸料托架下端内沿设有销轴，并通过销轴固定在连接杆上。2CN107738958A说明书1/2页一种卷筒固定及卸载装置技术领域[0001]本发明涉及一种支撑装置，具体说是一种卷筒固定及卸载装置。背景技术[0002]目前卫生纸生产设备多采用高速造纸设备进行制作，但传统高速造纸设备的纸卷成型，多是采用汽缸拉紧，拐臂限位，并在纸卷两端套接轴承，该种固定方法，多在承接支架上设置滑槽固定轴承，但在卸料过程中，轴承易脱落或受到撞击损坏，一般一个轴承的使用寿命不超过20个工作日，损坏率极高，提升使用成本。发明内容[0003]本发明的目的便是提供一种卷筒固定及卸载装置。[0004]为实现上述目的，本发明的技术方案包括架体，架体中部底侧设有支撑架，支撑架上侧设有支撑托架，支撑托架右侧设有滑轮，支撑托架左侧设有压紧夹，支撑架通过连接座与架体连接，支撑架左下侧设有限位拉杆，支撑架中部左侧设有固定架，固定架左侧设有涨紧汽缸，并与涨紧汽缸的伸缩端连接，架体右上侧设有卸载架，卸载架右上侧设有限位块，卸载架前侧设有撑杆支座，撑杆支座左侧设有连接杆，连接杆左端下侧设有卸料汽缸，并与卸料汽缸的伸缩端连接，连接杆上设有卸料托架，卸料托架为倒三角形，上侧凹陷有弧度，卸料托架下端内沿设有销轴，并通过销轴固定在连接杆上。[0005]由于采用上述技术方案，本发明的有益效果：1、通过支撑托架代替轴承，规避易损件，实现延长使用寿命，提高生产效率，降低使用成本的效果。[0006]2、可控制卸载，防止发生纸卷自行脱落，导致人员伤害的问题。[0007]3、方便控制纸浆质量，利于生产管理控制。附图说明[0008]现结合附图对本发明做进一步说明。[0009]图1为本发明的结构示意图。[0010]图中：1、架体，2、支撑架，3、支撑托架，4、滑轮，5、压紧夹，6、连接座，7、限位拉杆，8、固定架，9、涨紧汽缸，10、卸载架，11、限位块，12、撑杆支座，13、连接杆，14、卸料汽缸，15、卸料托架，16、销轴。具体实施方式[0011]如图1所示，本发明包括架体1，架体1中部底侧设有支撑架2，支撑架2上侧设有支撑托架3，支撑托架3右侧设有滑轮4，支撑托架3左侧设有压紧夹5，支撑架2通过连接座6与架体1连接，支撑架2左下侧设有限位拉杆7，支撑架2中部左侧设有固定架8，固定架8左侧设有涨紧汽缸9，并与涨紧汽缸9的伸缩端连接，架体1右上侧设有卸载架10，卸载架10右上侧3CN107738958A说明书2/2页设有限位块11，卸载架10前侧设有撑杆支座12，撑杆支座12左侧设有连接杆13，连接杆13左端下侧设有卸料汽缸14，并与卸料汽缸14的
