一种经编机用卷筒固定装置.pdf

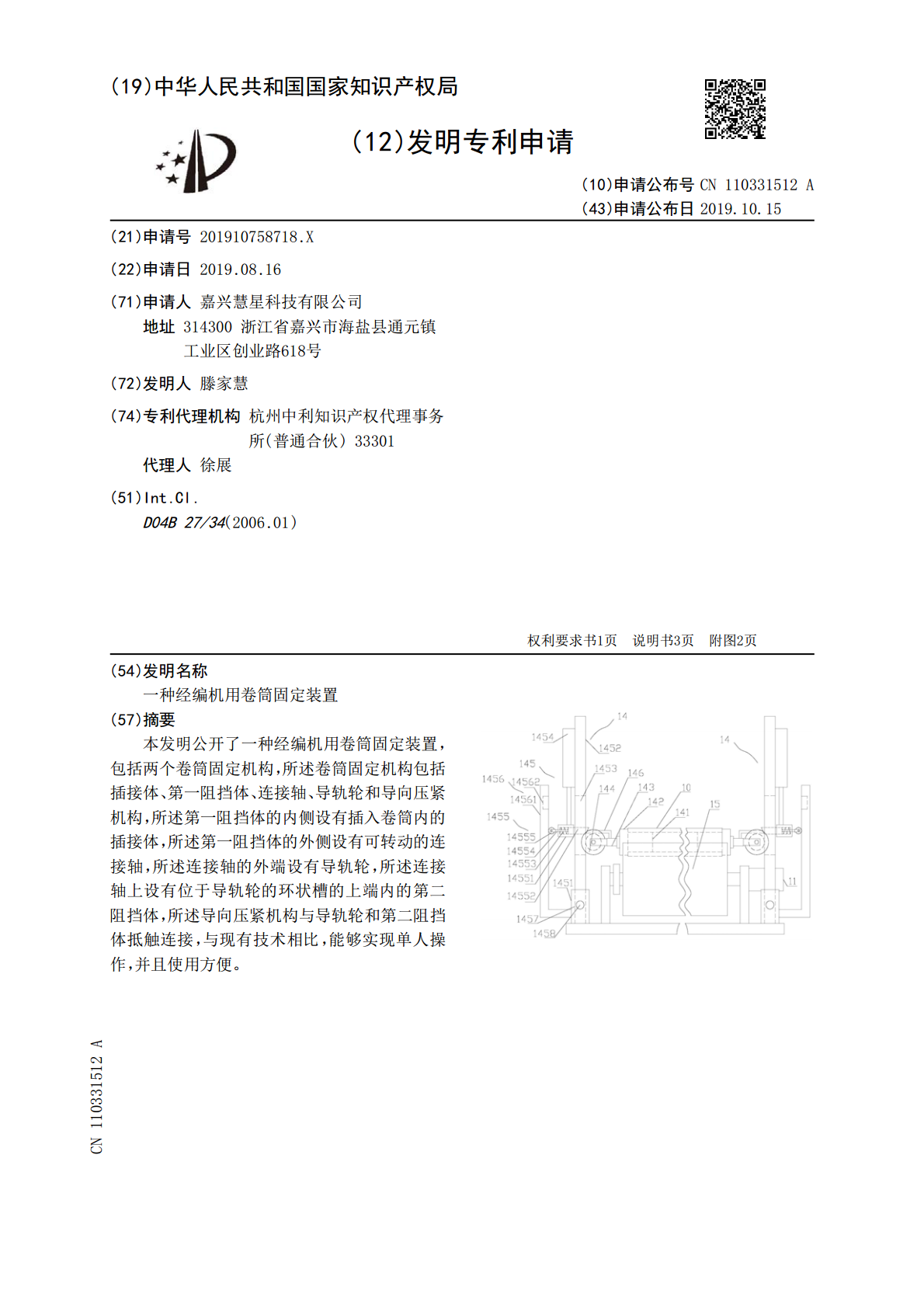

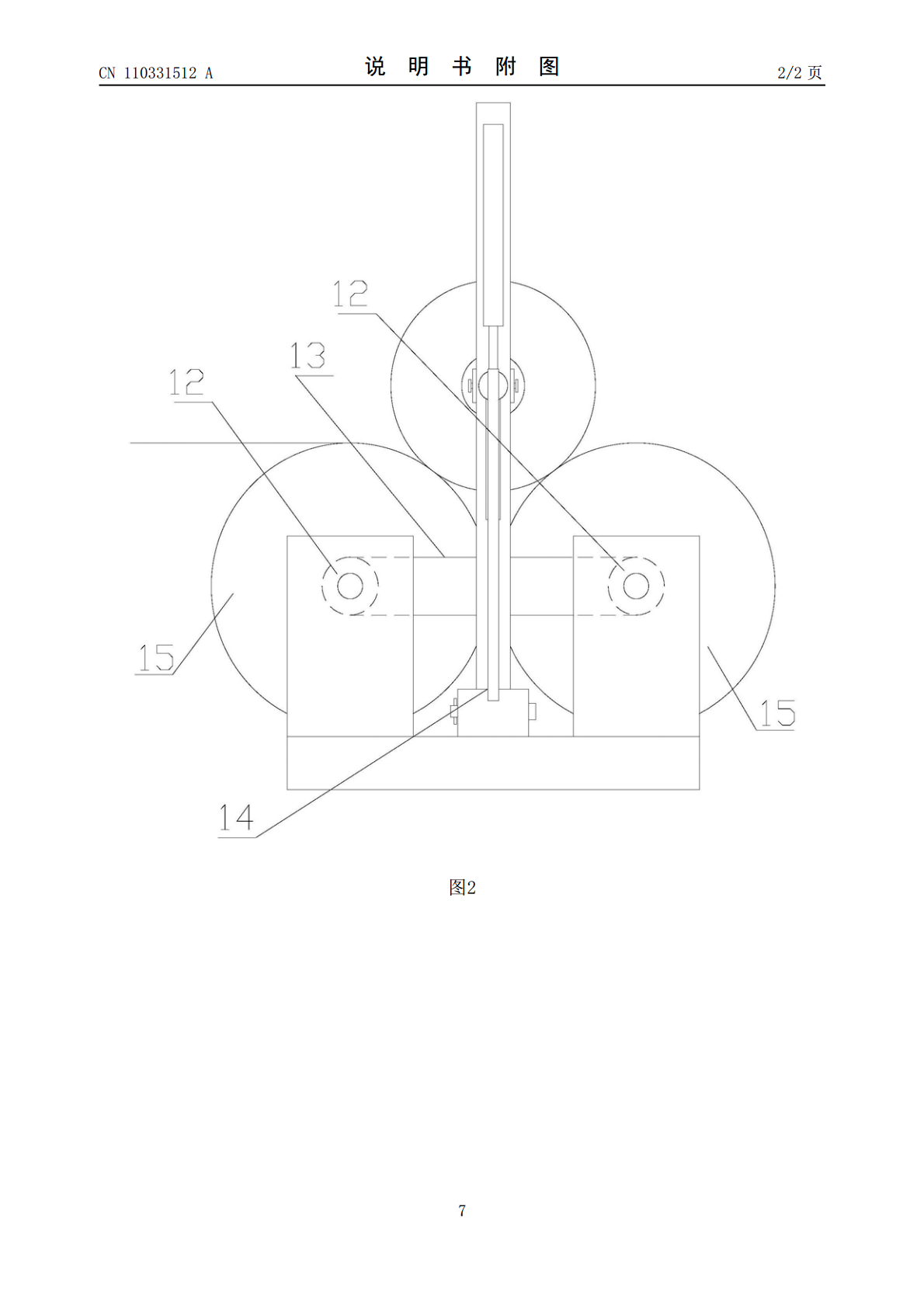

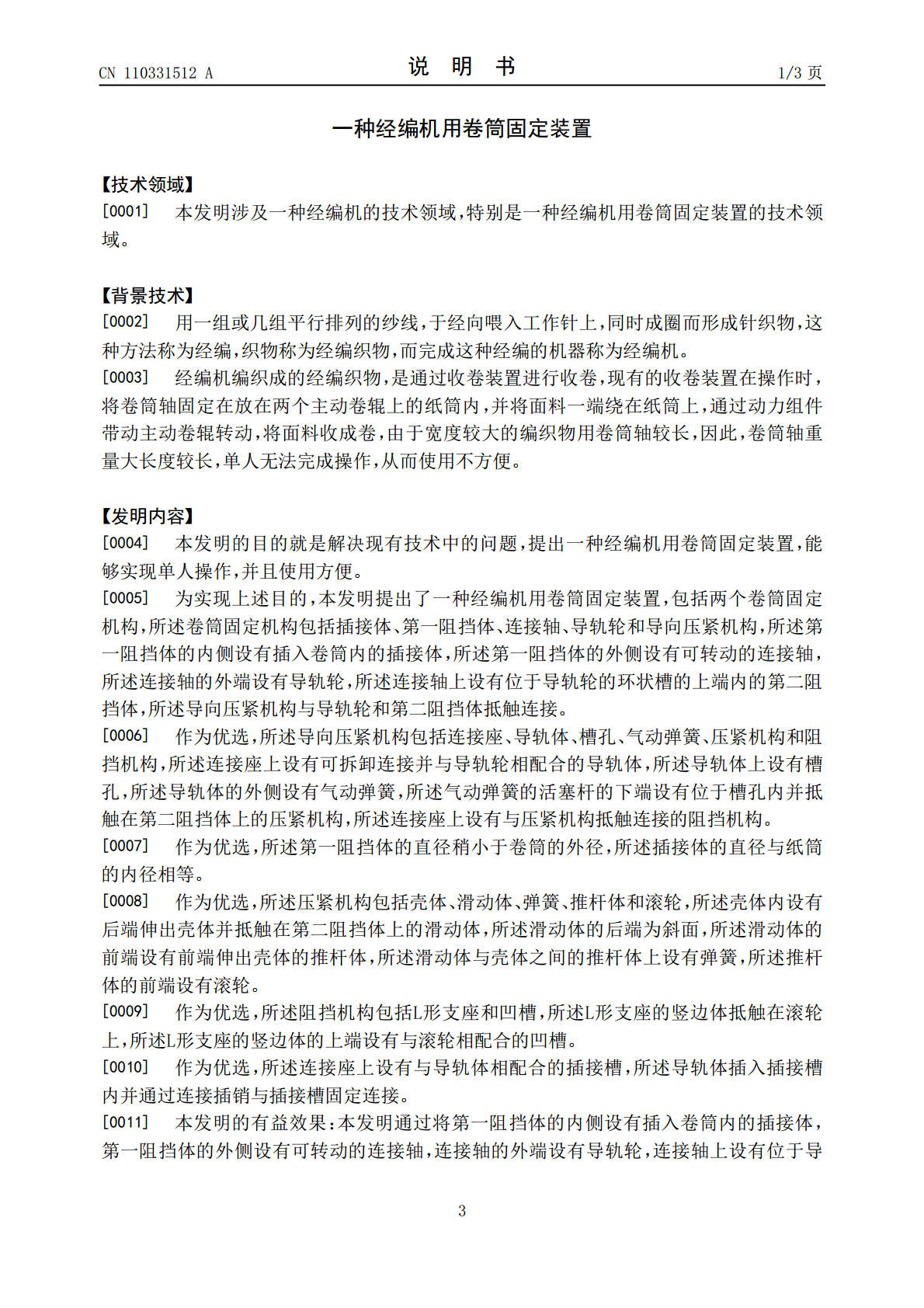

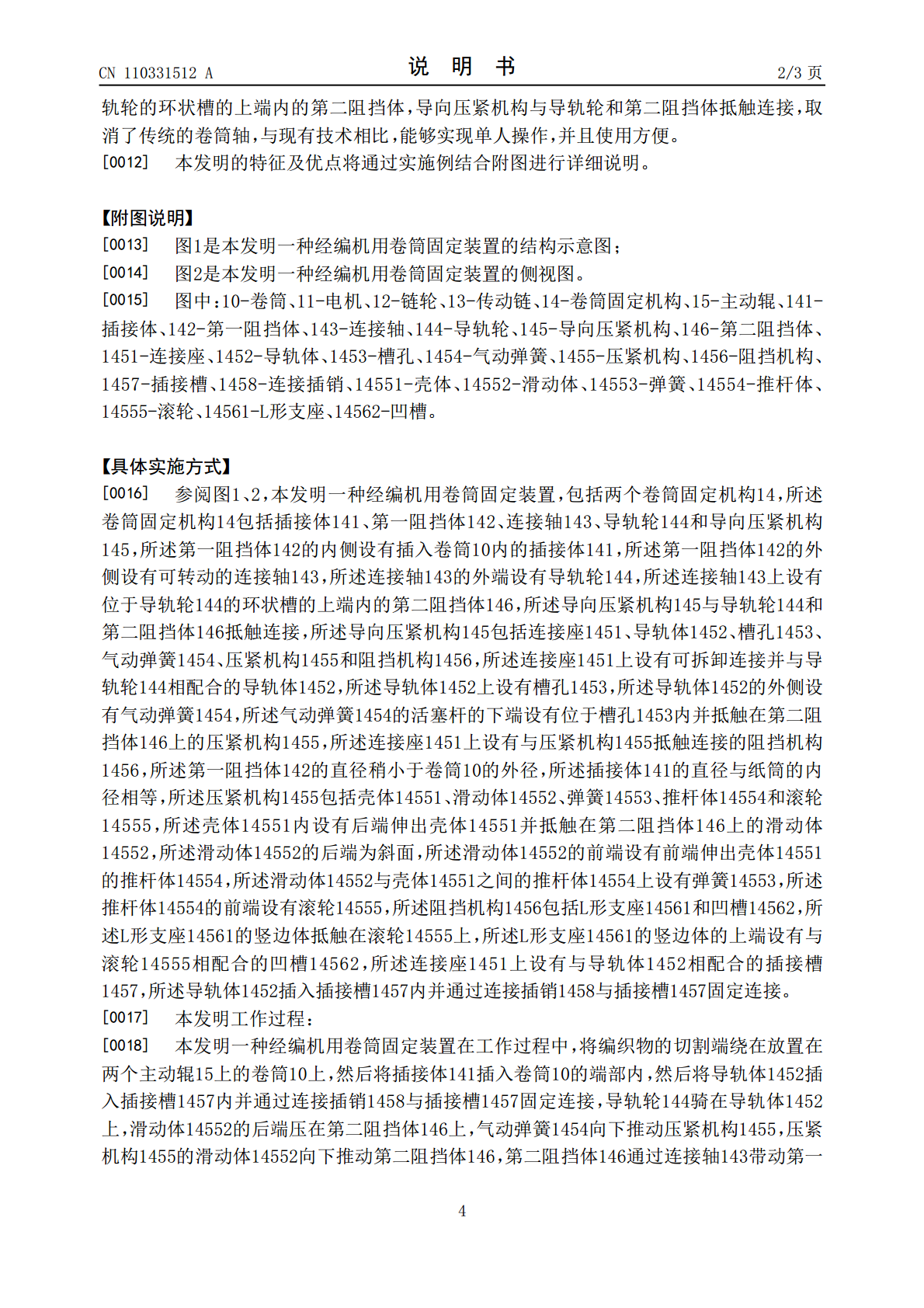

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110331512A(43)申请公布日2019.10.15(21)申请号201910758718.X(22)申请日2019.08.16(71)申请人嘉兴慧星科技有限公司地址314300浙江省嘉兴市海盐县通元镇工业区创业路618号(72)发明人滕家慧(74)专利代理机构杭州中利知识产权代理事务所(普通合伙)33301代理人徐展(51)Int.Cl.D04B27/34(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种经编机用卷筒固定装置(57)摘要本发明公开了一种经编机用卷筒固定装置，包括两个卷筒固定机构，所述卷筒固定机构包括插接体、第一阻挡体、连接轴、导轨轮和导向压紧机构，所述第一阻挡体的内侧设有插入卷筒内的插接体，所述第一阻挡体的外侧设有可转动的连接轴，所述连接轴的外端设有导轨轮，所述连接轴上设有位于导轨轮的环状槽的上端内的第二阻挡体，所述导向压紧机构与导轨轮和第二阻挡体抵触连接，与现有技术相比，能够实现单人操作，并且使用方便。CN110331512ACN110331512A权利要求书1/1页1.一种经编机用卷筒固定装置，其特征在于：包括两个卷筒固定机构(14)，所述卷筒固定机构(14)包括插接体(141)、第一阻挡体(142)、连接轴(143)、导轨轮(144)和导向压紧机构(145)，所述第一阻挡体(142)的内侧设有插入卷筒(10)内的插接体(141)，所述第一阻挡体(142)的外侧设有可转动的连接轴(143)，所述连接轴(143)的外端设有导轨轮(144)，所述连接轴(143)上设有位于导轨轮(144)的环状槽的上端内的第二阻挡体(146)，所述导向压紧机构(145)与导轨轮(144)和第二阻挡体(146)抵触连接。2.如权利要求1所述的一种经编机用卷筒固定装置，其特征在于：所述导向压紧机构(145)包括连接座(1451)、导轨体(1452)、槽孔(1453)、气动弹簧(1454)、压紧机构(1455)和阻挡机构(1456)，所述连接座(1451)上设有可拆卸连接并与导轨轮(144)相配合的导轨体(1452)，所述导轨体(1452)上设有槽孔(1453)，所述导轨体(1452)的外侧设有气动弹簧(1454)，所述气动弹簧(1454)的活塞杆的下端设有位于槽孔(1453)内并抵触在第二阻挡体(146)上的压紧机构(1455)，所述连接座(1451)上设有与压紧机构(1455)抵触连接的阻挡机构(1456)。3.如权利要求1所述的一种经编机用卷筒固定装置，其特征在于：所述第一阻挡体(142)的直径稍小于卷筒(10)的外径，所述插接体(141)的直径与纸筒的内径相等。4.如权利要求2所述的一种经编机用卷筒固定装置，其特征在于：所述压紧机构(1455)包括壳体(14551)、滑动体(14552)、弹簧(14553)、推杆体(14554)和滚轮(14555)，所述壳体(14551)内设有后端伸出壳体(14551)并抵触在第二阻挡体(146)上的滑动体(14552)，所述滑动体(14552)的后端为斜面，所述滑动体(14552)的前端设有前端伸出壳体(14551)的推杆体(14554)，所述滑动体(14552)与壳体(14551)之间的推杆体(14554)上设有弹簧(14553)，所述推杆体(14554)的前端设有滚轮(14555)。5.如权利要求2所述的一种经编机用卷筒固定装置，其特征在于：所述阻挡机构(1456)包括L形支座(14561)和凹槽(14562)，所述L形支座(14561)的竖边体抵触在滚轮(14555)上，所述L形支座(14561)的竖边体的上端设有与滚轮(14555)相配合的凹槽(14562)。6.如权利要求1至5中任一项所述的一种经编机用卷筒固定装置，其特征在于：所述连接座(1451)上设有与导轨体(1452)相配合的插接槽(1457)，所述导轨体(1452)插入插接槽(1457)内并通过连接插销(1458)与插接槽(1457)固定连接。2CN110331512A说明书1/3页一种经编机用卷筒固定装置【技术领域】[0001]本发明涉及一种经编机的技术领域，特别是一种经编机用卷筒固定装置的技术领域。【背景技术】[0002]用一组或几组平行排列的纱线，于经向喂入工作针上，同时成圈而形成针织物，这种方法称为经编，织物称为经编织物，而完成这种经编的机器称为经编机。[0003]经编机编织成的经编织物，是通过收卷装置进行收卷，现有的收卷装置在操作时，将卷筒轴固定在放在两个主动卷辊上的纸筒内，并将面料一端绕在纸筒上，通过动力组件带动主动卷辊转动，将面料收成卷，由于宽度较大的编织物用卷筒轴较长，因此，卷筒轴重量大长度较长，单人无
