一种自动驾驶用卫星信号自动跟踪天线.pdf

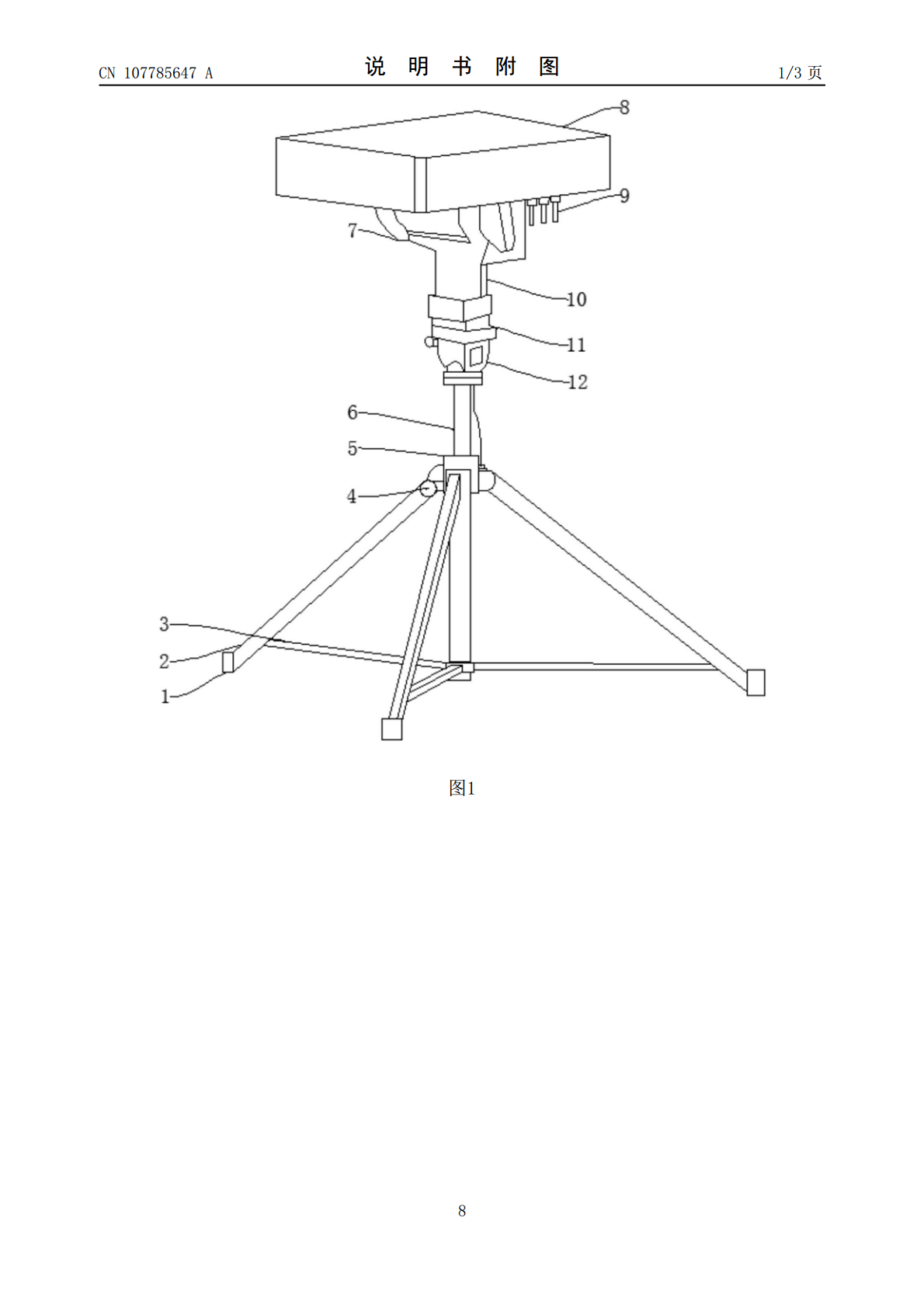

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107785647A(43)申请公布日2018.03.09(21)申请号201711026642.9(22)申请日2017.10.27(71)申请人南京视莱尔汽车电子有限公司地址211100江苏省南京市江宁区麒麟科技创新园智汇路300号B单元二楼(72)发明人张春华(51)Int.Cl.H01Q1/12(2006.01)H01Q3/08(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种自动驾驶用卫星信号自动跟踪天线(57)摘要本发明公开了一种自动驾驶用卫星信号自动跟踪天线，包括底部固定支脚、天线斜撑腿、横向支撑架、撑架调节旋钮、天线主支撑轴、俯仰转动机构、信号处理箱，所述撑架固定板上方安装有所述天线主支撑轴，所述天线主支撑轴上方安装有所述俯仰转动机构，所述俯仰转动机构上方安装有所述信号处理箱，所述信号处理箱下方安装有信号接收器，所述信号接收器下方安装有机构连接头，所述机构连接头下方安装有弹性连接层,所述弹性连接层下方安装有机构控制器，所述机构控制器下方安装有机构控制按钮。有益效果在于：具有结构紧凑、运动精度高、性能可靠等特点，能够实现俯仰运动和水平旋转运动。CN107785647ACN107785647A权利要求书1/2页1.一种自动驾驶用卫星信号自动跟踪天线，其特征在于：包括底部固定支脚（1）、天线斜撑腿（2）、横向支撑架（3）、撑架调节旋钮（4）、天线主支撑轴（6）、俯仰转动机构（7）、信号处理箱（8），所述底部固定支脚（1）上方设置有所述天线斜撑腿（2），所述天线斜撑腿（2）上方设置有所述横向支撑架（3），所述横向支撑架（3）上方设置有所述撑架调节旋钮（4），所述撑架调节旋钮（4）上方安装有撑架固定板（5），所述撑架固定板（5）上方安装有所述天线主支撑轴（6），所述天线主支撑轴（6）上方安装有所述俯仰转动机构（7），所述俯仰转动机构（7）上方安装有所述信号处理箱（8），所述信号处理箱（8）下方安装有，所述信号接收器（9）下方安装有机构连接头（10），所述机构连接头（10）下方安装有弹性连接层（11）,所述弹性连接层（11）下方安装有机构控制器（12），所述机构控制器（12）下方安装有机构控制按钮（13）。2.根据权利要求1所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述俯仰转动机构（7）包含连接板（701）、支撑轴（702）、旋转主轴（703）、主轴垫片（704）、主轴控制轴（705），所述连接板（701）下方安装有所述支撑轴（702），所述支撑轴（702）下方安装有所述旋转主轴（703），所述旋转主轴（703）下方安装有所述主轴垫片（704），所述主轴垫片（704）下方安装有所述主轴控制轴（705）。3.根据权利要求1所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述信号处理箱（8）包含信号发射器（801）、自动跟踪器（802）、微型控制器（803）、解码器（804）、信息储存器（805）、信号放大器（806）、滤波器（807），所述信号发射器（801）下方安装有所述自动跟踪器（802），所述自动跟踪器（802）下方安装有所述微型控制器（803），所述微型控制器（803）下方安装有所述解码器（804），所述解码器（804）下方安装有所述信息储存器（805），所述信息储存器（805）下方安装有所述信号放大器（806），所述信号放大器（806）上方安装有所述滤波器（807）。4.根据权利要求1所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述底部固定支脚（1）与所述天线斜撑腿（2）连接，所述横向支撑架（3）与所述撑架调节旋钮（4）连接。5.根据权利要求1所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述撑架固定板（5）与所述天线主支撑轴（6）连接，所述俯仰转动机构（7）与所述信号处理箱（8）连接。6.根据权利要求1所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述信号接收器（9）与所述信号处理箱（8）连接，所述弹性连接层（11）设置在所述机构连接头（10）与所述机构控制器（12）之间。7.根据权利要求1所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述底部固定支脚（1）由合金钢压制而成，表面进行抛光处理，厚度为5mm。8.根据权利要求1所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述天线斜撑腿（2）由三根支腿组成,在所述天线斜撑腿（2）之间设置有所述横向支撑架（3）。9.根据权利要求2所述的一种自动驾驶用卫星信号自动跟踪天线，其特征在于：所述连接板（701）与所述支撑轴（702）连接，所述旋转主轴（703）与所述支撑轴（702）连接，所述旋转主轴（703）与所述主轴控
