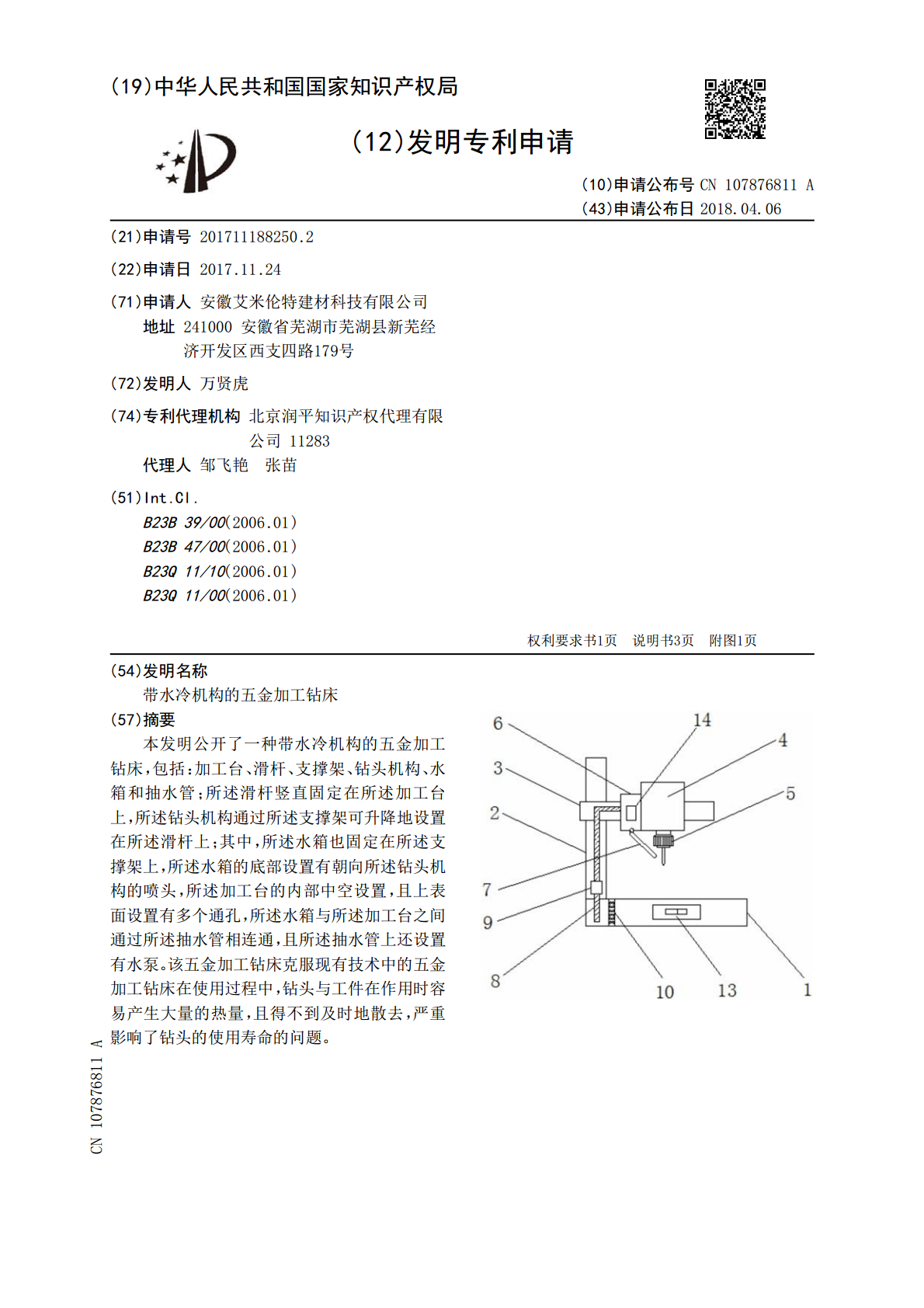

带水冷机构的五金加工钻床.pdf

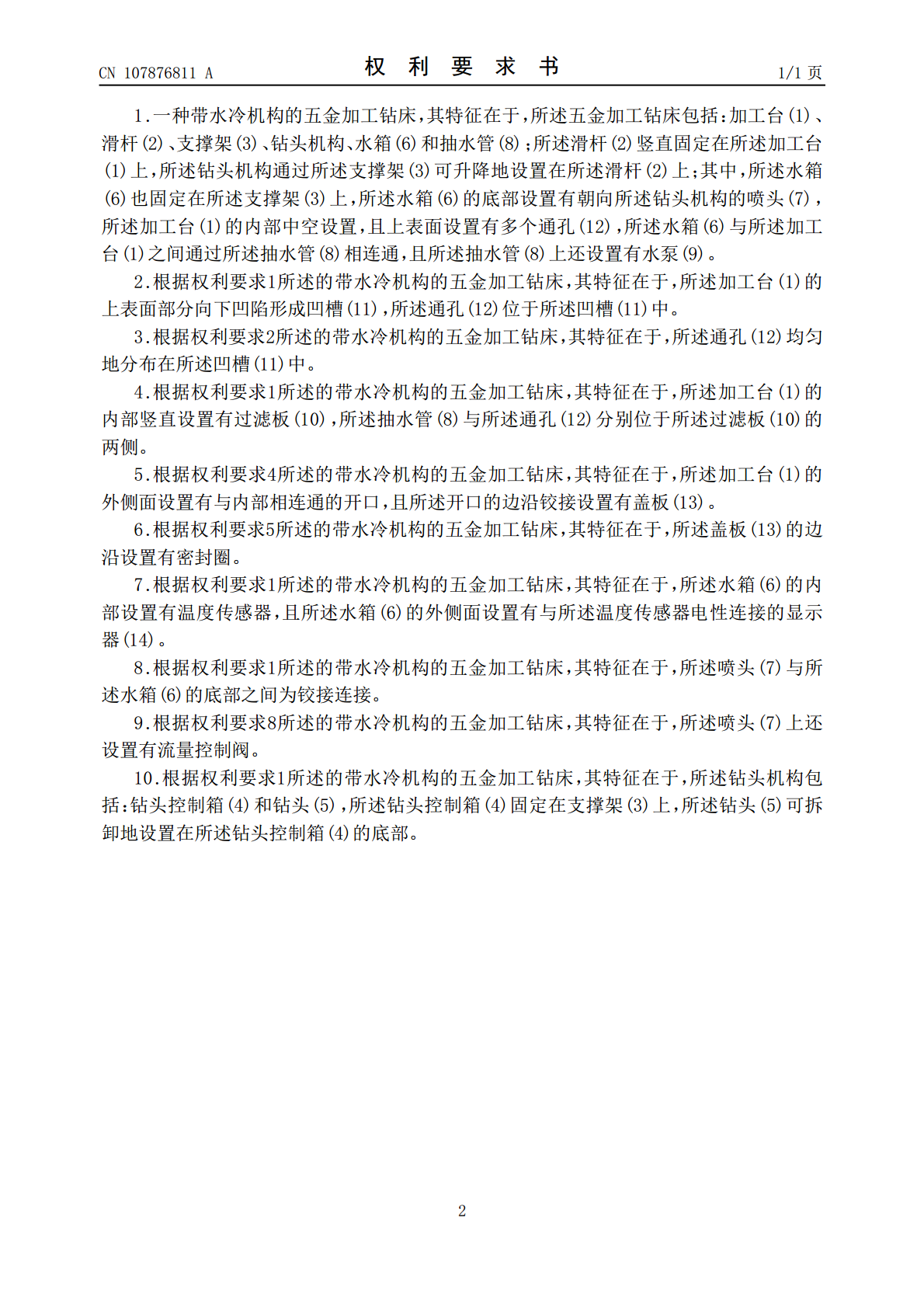

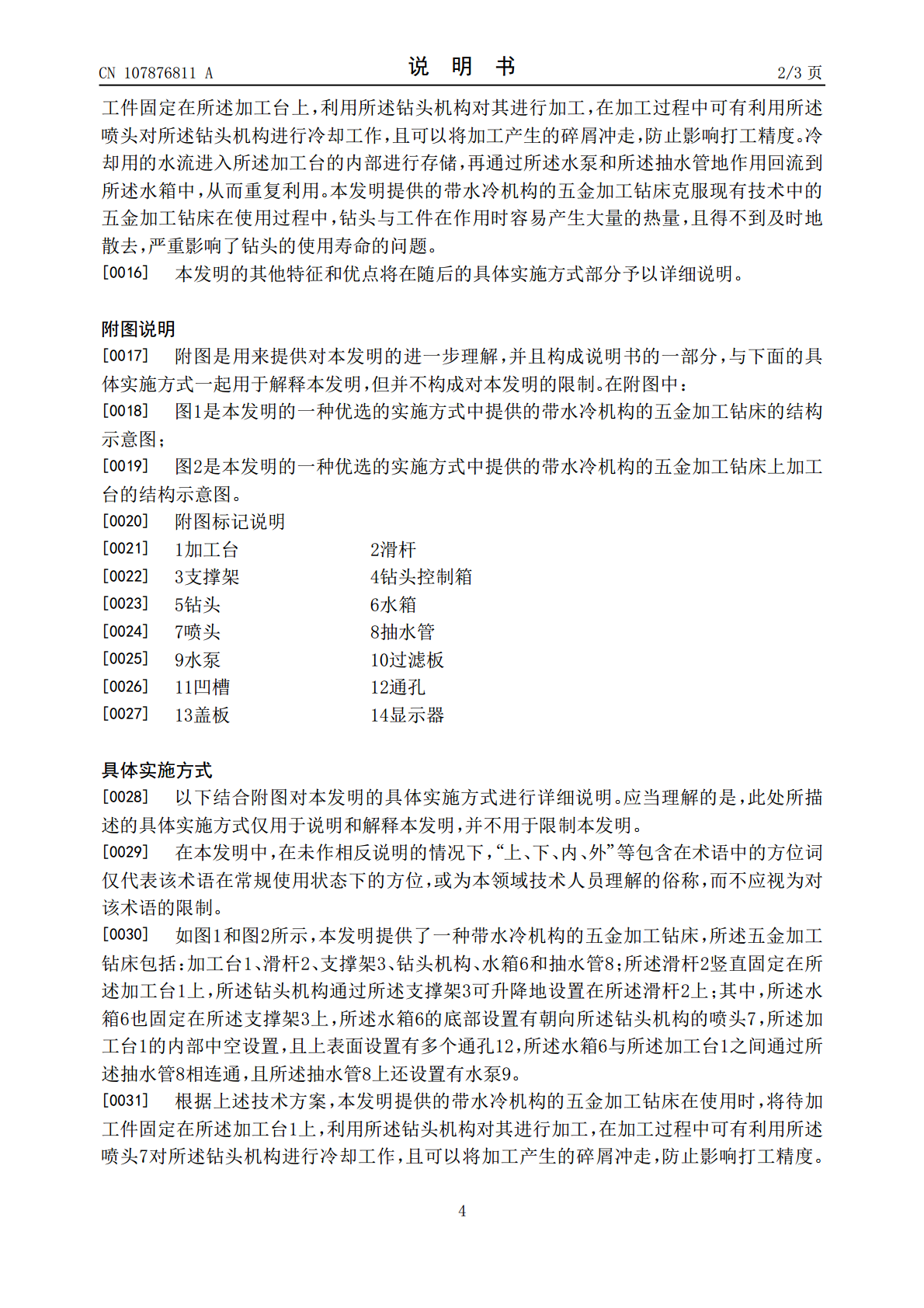

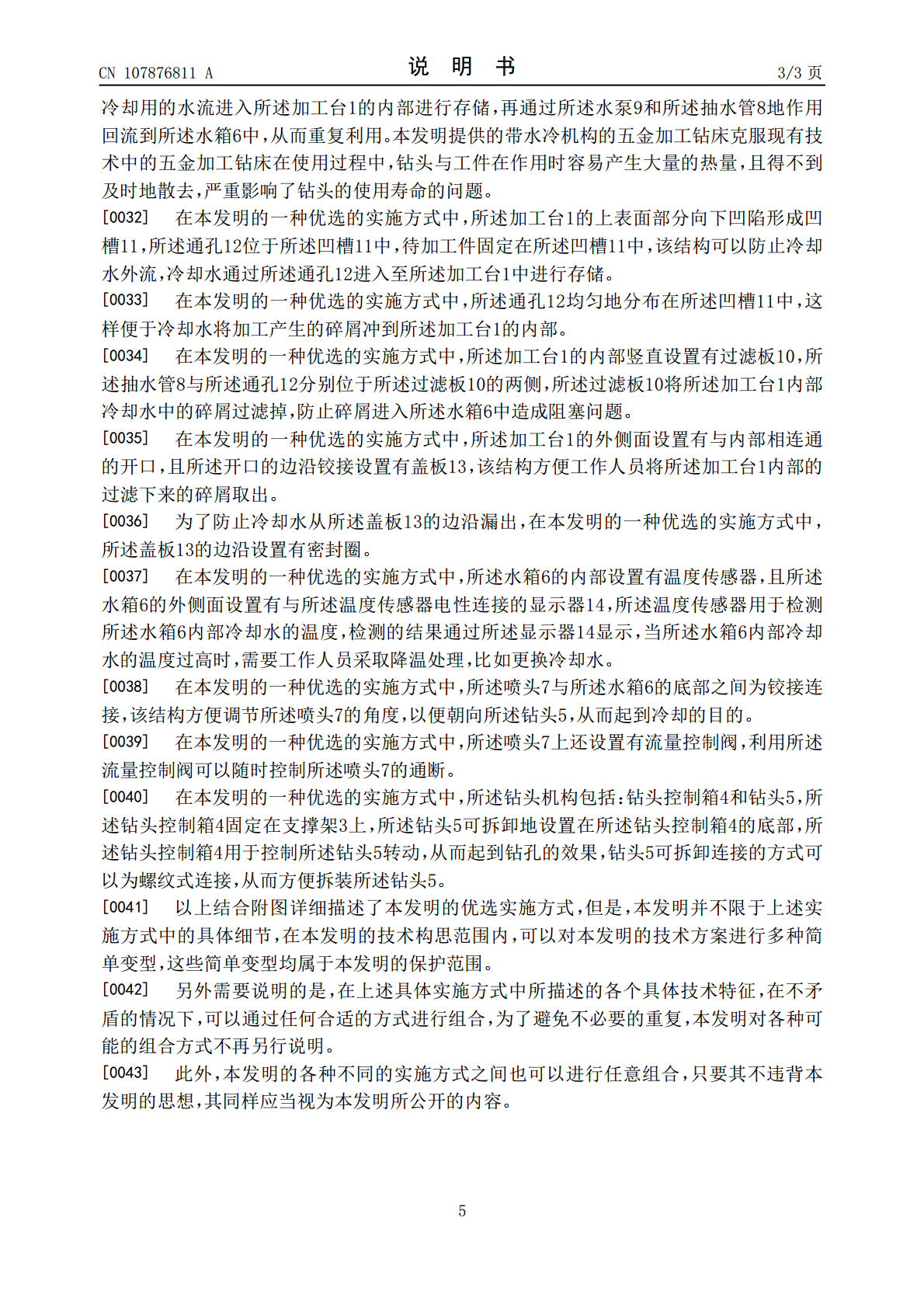

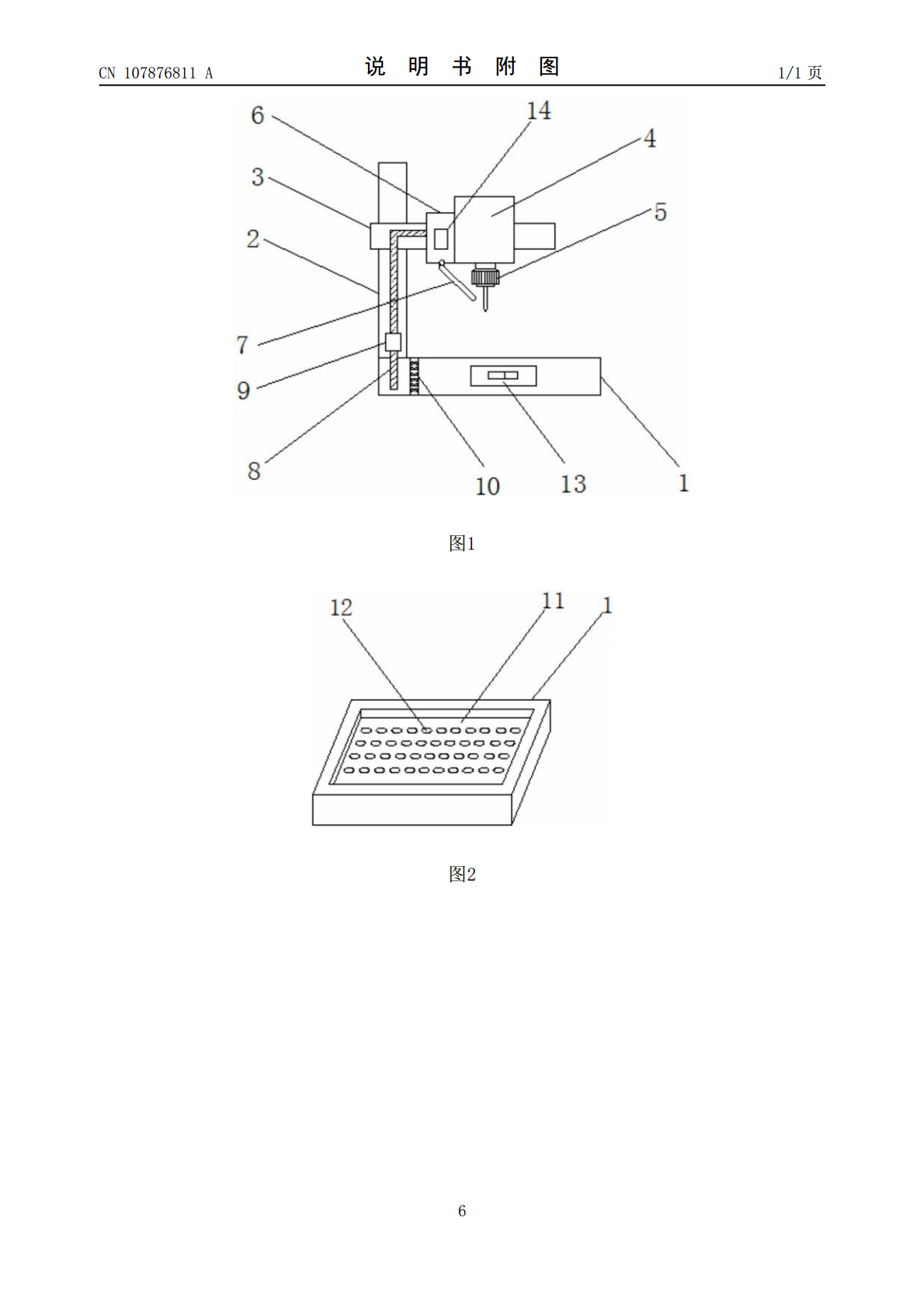

本发明公开了一种带水冷机构的五金加工钻床，包括：加工台、滑杆、支撑架、钻头机构、水箱和抽水管；所述滑杆竖直固定在所述加工台上，所述钻头机构通过所述支撑架可升降地设置在所述滑杆上；其中，所述水箱也固定在所述支撑架上，所述水箱的底部设置有朝向所述钻头机构的喷头，所述加工台的内部中空设置，且上表面设置有多个通孔，所述水箱与所述加工台之间通过所述抽水管相连通，且所述抽水管上还设置有水泵。该五金加工钻床克服现有技术中的五金加工钻床在使用过程中，钻头与工件在作用时容易产生大量的热量，且得不到及时地散去，严重影响了钻头
2023-06-02
