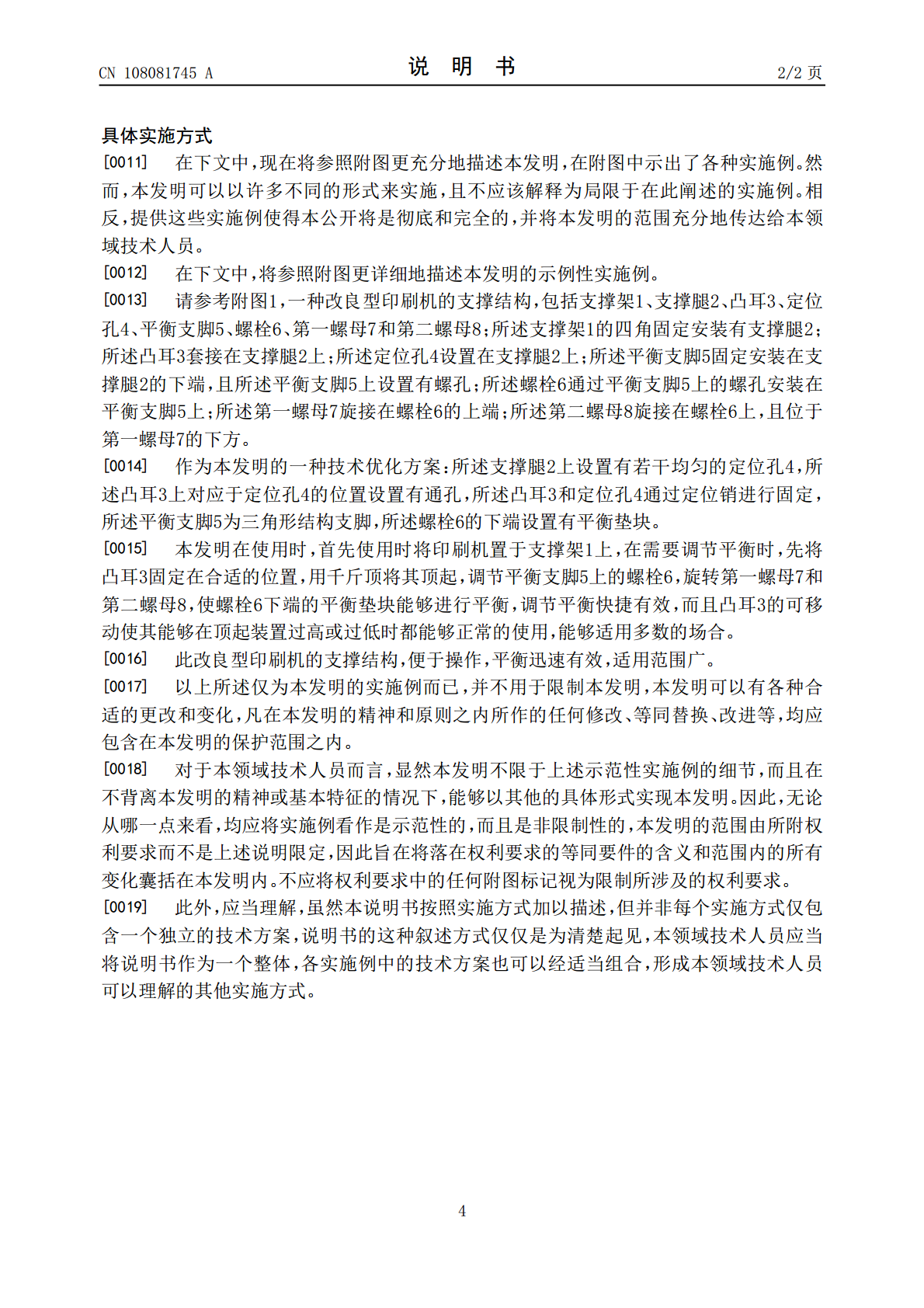

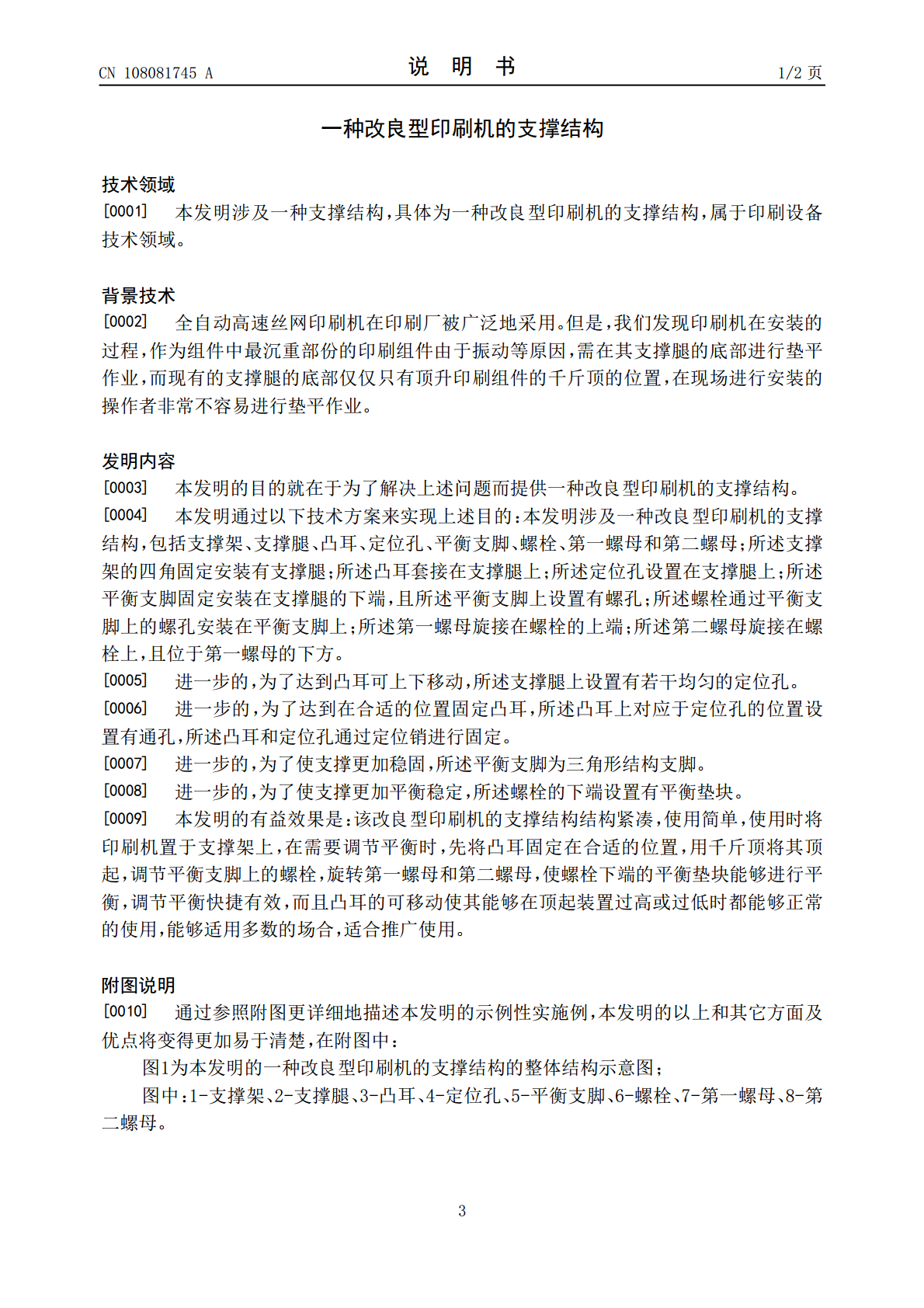

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108081745A(43)申请公布日2018.05.29(21)申请号201611033656.9(22)申请日2016.11.23(71)申请人江苏瑞阳印务有限公司地址212300江苏省镇江市丹阳市开发区丹桂路华甸工业园7号楼(72)发明人姜黎明(51)Int.Cl.B41F15/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种改良型印刷机的支撑结构(57)摘要本发明涉及一种改良型印刷机的支撑结构，包括支撑架、支撑腿、凸耳、定位孔、平衡支脚、螺栓、第一螺母和第二螺母。本发明的有益效果是：该改良型印刷机的支撑结构结构紧凑，使用简单，使用时将印刷机置于支撑架上，在需要调节平衡时，先将凸耳固定在合适的位置，用千斤顶将其顶起，调节平衡支脚上的螺栓，旋转第一螺母和第二螺母，使螺栓下端的平衡垫块能够进行平衡，调节平衡快捷有效，而且凸耳的可移动使其能够在顶起装置过高或过低时都能够正常的使用，能够适用多数的场合，适合推广使用。CN108081745ACN108081745A权利要求书1/1页1.一种改良型印刷机的支撑结构，其特征在于：包括支撑架（1）、支撑腿（2）、凸耳（3）、定位孔（4）、平衡支脚（5）、螺栓（6）、第一螺母（7）和第二螺母（8）；所述支撑架（1）的四角固定安装有支撑腿（2）；所述凸耳（3）套接在支撑腿（2）上；所述定位孔（4）设置在支撑腿（2）上；所述平衡支脚（5）固定安装在支撑腿（2）的下端，且所述平衡支脚（5）上设置有螺孔；所述螺栓（6）通过平衡支脚（5）上的螺孔安装在平衡支脚（5）上；所述第一螺母（7）旋接在螺栓（6）的上端；所述第二螺母（8）旋接在螺栓（9）上，且位于第一螺母（7）的下方。2.根据权利要求1所述的一种改良型印刷机的支撑结构，其特征在于：所述支撑腿（2）上设置有若干均匀的定位孔（4）。3.根据权利要求1所述的一种改良型印刷机的支撑结构，其特征在于：所述凸耳（3）上对应于定位孔（4）的位置设置有通孔，所述凸耳（3）和定位孔（4）通过定位销进行固定。4.根据权利要求1所述的一种改良型印刷机的支撑结构，其特征在于：所述平衡支脚（5）为三角形结构支脚。5.根据权利要求1所述的一种改良型印刷机的支撑结构，其特征在于：所述螺栓（6）的下端设置有平衡垫块。2CN108081745A说明书1/2页一种改良型印刷机的支撑结构技术领域[0001]本发明涉及一种支撑结构，具体为一种改良型印刷机的支撑结构，属于印刷设备技术领域。背景技术[0002]全自动高速丝网印刷机在印刷厂被广泛地采用。但是，我们发现印刷机在安装的过程，作为组件中最沉重部份的印刷组件由于振动等原因，需在其支撑腿的底部进行垫平作业，而现有的支撑腿的底部仅仅只有顶升印刷组件的千斤顶的位置，在现场进行安装的操作者非常不容易进行垫平作业。发明内容[0003]本发明的目的就在于为了解决上述问题而提供一种改良型印刷机的支撑结构。[0004]本发明通过以下技术方案来实现上述目的：本发明涉及一种改良型印刷机的支撑结构，包括支撑架、支撑腿、凸耳、定位孔、平衡支脚、螺栓、第一螺母和第二螺母；所述支撑架的四角固定安装有支撑腿；所述凸耳套接在支撑腿上；所述定位孔设置在支撑腿上；所述平衡支脚固定安装在支撑腿的下端，且所述平衡支脚上设置有螺孔；所述螺栓通过平衡支脚上的螺孔安装在平衡支脚上；所述第一螺母旋接在螺栓的上端；所述第二螺母旋接在螺栓上，且位于第一螺母的下方。[0005]进一步的，为了达到凸耳可上下移动，所述支撑腿上设置有若干均匀的定位孔。[0006]进一步的，为了达到在合适的位置固定凸耳，所述凸耳上对应于定位孔的位置设置有通孔，所述凸耳和定位孔通过定位销进行固定。[0007]进一步的，为了使支撑更加稳固，所述平衡支脚为三角形结构支脚。[0008]进一步的，为了使支撑更加平衡稳定，所述螺栓的下端设置有平衡垫块。[0009]本发明的有益效果是：该改良型印刷机的支撑结构结构紧凑，使用简单，使用时将印刷机置于支撑架上，在需要调节平衡时，先将凸耳固定在合适的位置，用千斤顶将其顶起，调节平衡支脚上的螺栓，旋转第一螺母和第二螺母，使螺栓下端的平衡垫块能够进行平衡，调节平衡快捷有效，而且凸耳的可移动使其能够在顶起装置过高或过低时都能够正常的使用，能够适用多数的场合，适合推广使用。附图说明[0010]通过参照附图更详细地描述本发明的示例性实施例，本发明的以上和其它方面及优点将变得更加易于清楚，在附图中：图1为本发明的一种改良型印刷机的支撑结构的整体结构示意图；图中：1-支撑架、2-支撑腿、3-凸耳、4-定位孔、5-平衡支脚、6-螺栓、7-第一螺母、8-第二螺母。3CN108081745A
