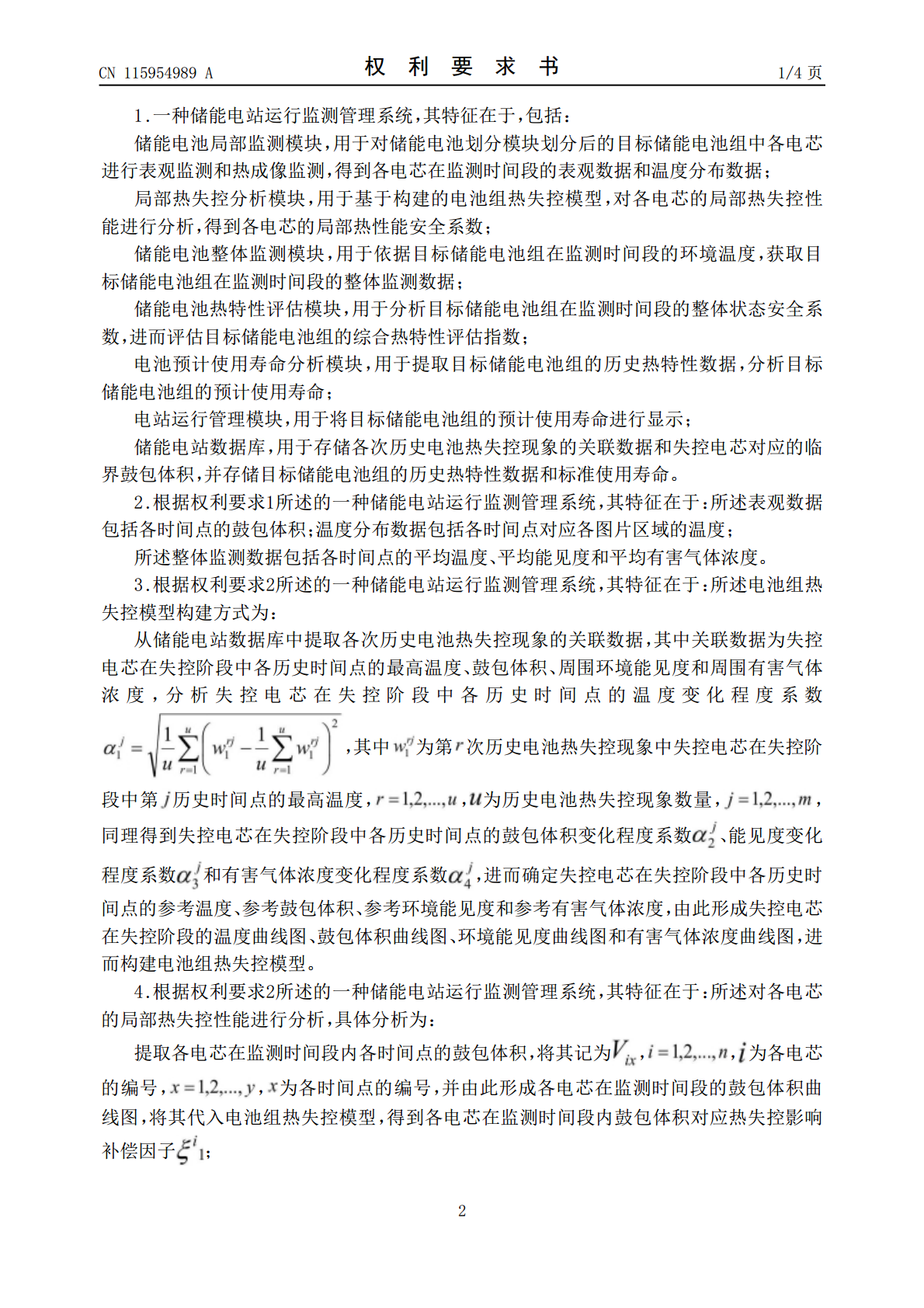

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115954989A(43)申请公布日2023.04.11(21)申请号202310222171.8G01R31/374(2019.01)(22)申请日2023.03.09H02J3/32(2006.01)(71)申请人中能建储能科技（武汉）有限公司地址430000湖北省武汉市江夏区经济开发区阳光大道武汉毅恒重工有限公司4号车间1层(72)发明人张幸赵勇孔德凯王新尚海岩孟庆国汪强雷雨竹(74)专利代理机构合肥集知匠心知识产权代理事务所(普通合伙)34173专利代理师郑琍玉(51)Int.Cl.H02J7/00(2006.01)G01R31/367(2019.01)G01R31/392(2019.01)权利要求书4页说明书10页附图2页(54)发明名称一种储能电站运行监测管理系统(57)摘要本发明属于储能电站运行监测技术领域，具体公开一种储能电站运行监测管理系统。本发明基于构建的电池组热失控模型，对各电芯的局部热性能安全系数和目标储能电池组的整体状态安全系数进行分析，进而评估目标储能电池组的综合热特性评估指数，从而保障储能电池组的安全性能稳定性，进一步提高储能电站的运行安全性和供电可靠性，同时依据目标储能电池组的历史热特性数据，并结合目标储能电池组的当前监测数据，分析目标储能电池组的预计使用寿命，从而能够时刻掌握储能电池组的寿命使用情况，有效降低了因储能电池寿命异常出现突发性事件的发生次数，进一步保障储能电站的连续性和稳定性。CN115954989ACN115954989A权利要求书1/4页1.一种储能电站运行监测管理系统，其特征在于，包括：储能电池局部监测模块，用于对储能电池划分模块划分后的目标储能电池组中各电芯进行表观监测和热成像监测，得到各电芯在监测时间段的表观数据和温度分布数据；局部热失控分析模块，用于基于构建的电池组热失控模型，对各电芯的局部热失控性能进行分析，得到各电芯的局部热性能安全系数；储能电池整体监测模块，用于依据目标储能电池组在监测时间段的环境温度，获取目标储能电池组在监测时间段的整体监测数据；储能电池热特性评估模块，用于分析目标储能电池组在监测时间段的整体状态安全系数，进而评估目标储能电池组的综合热特性评估指数；电池预计使用寿命分析模块，用于提取目标储能电池组的历史热特性数据，分析目标储能电池组的预计使用寿命；电站运行管理模块，用于将目标储能电池组的预计使用寿命进行显示；储能电站数据库，用于存储各次历史电池热失控现象的关联数据和失控电芯对应的临界鼓包体积，并存储目标储能电池组的历史热特性数据和标准使用寿命。2.根据权利要求1所述的一种储能电站运行监测管理系统，其特征在于：所述表观数据包括各时间点的鼓包体积；温度分布数据包括各时间点对应各图片区域的温度；所述整体监测数据包括各时间点的平均温度、平均能见度和平均有害气体浓度。3.根据权利要求2所述的一种储能电站运行监测管理系统，其特征在于：所述电池组热失控模型构建方式为：从储能电站数据库中提取各次历史电池热失控现象的关联数据，其中关联数据为失控电芯在失控阶段中各历史时间点的最高温度、鼓包体积、周围环境能见度和周围有害气体浓度，分析失控电芯在失控阶段中各历史时间点的温度变化程度系数，其中为第次历史电池热失控现象中失控电芯在失控阶段中第历史时间点的最高温度，，为历史电池热失控现象数量，，同理得到失控电芯在失控阶段中各历史时间点的鼓包体积变化程度系数、能见度变化程度系数和有害气体浓度变化程度系数，进而确定失控电芯在失控阶段中各历史时间点的参考温度、参考鼓包体积、参考环境能见度和参考有害气体浓度，由此形成失控电芯在失控阶段的温度曲线图、鼓包体积曲线图、环境能见度曲线图和有害气体浓度曲线图，进而构建电池组热失控模型。4.根据权利要求2所述的一种储能电站运行监测管理系统，其特征在于：所述对各电芯的局部热失控性能进行分析，具体分析为：提取各电芯在监测时间段内各时间点的鼓包体积，将其记为，，为各电芯的编号，，为各时间点的编号，并由此形成各电芯在监测时间段的鼓包体积曲线图，将其代入电池组热失控模型，得到各电芯在监测时间段内鼓包体积对应热失控影响补偿因子；2CN115954989A权利要求书2/4页提取各电芯在监测时间段内各时间点对应各图片区域的温度，筛选最高温度作为各电芯在监测时间段内各时间点的监测温度，将其记为，进而同理得到各电芯在监测时间段内温度对应热失控影响补偿因子；分析各电芯的局部热性能安全系数，分别为电芯鼓包体积、电芯温度对应的热性能影响权重，为时间点数量，为第i个电芯在监测时间段内第时间点的鼓包体积，分别为预设的电芯运行安全温度、电芯运行温度运行差值。5.根据权利要求4所述的一种储能电站运行监测管理系统，
