一种悬浮式航拍装置.pdf

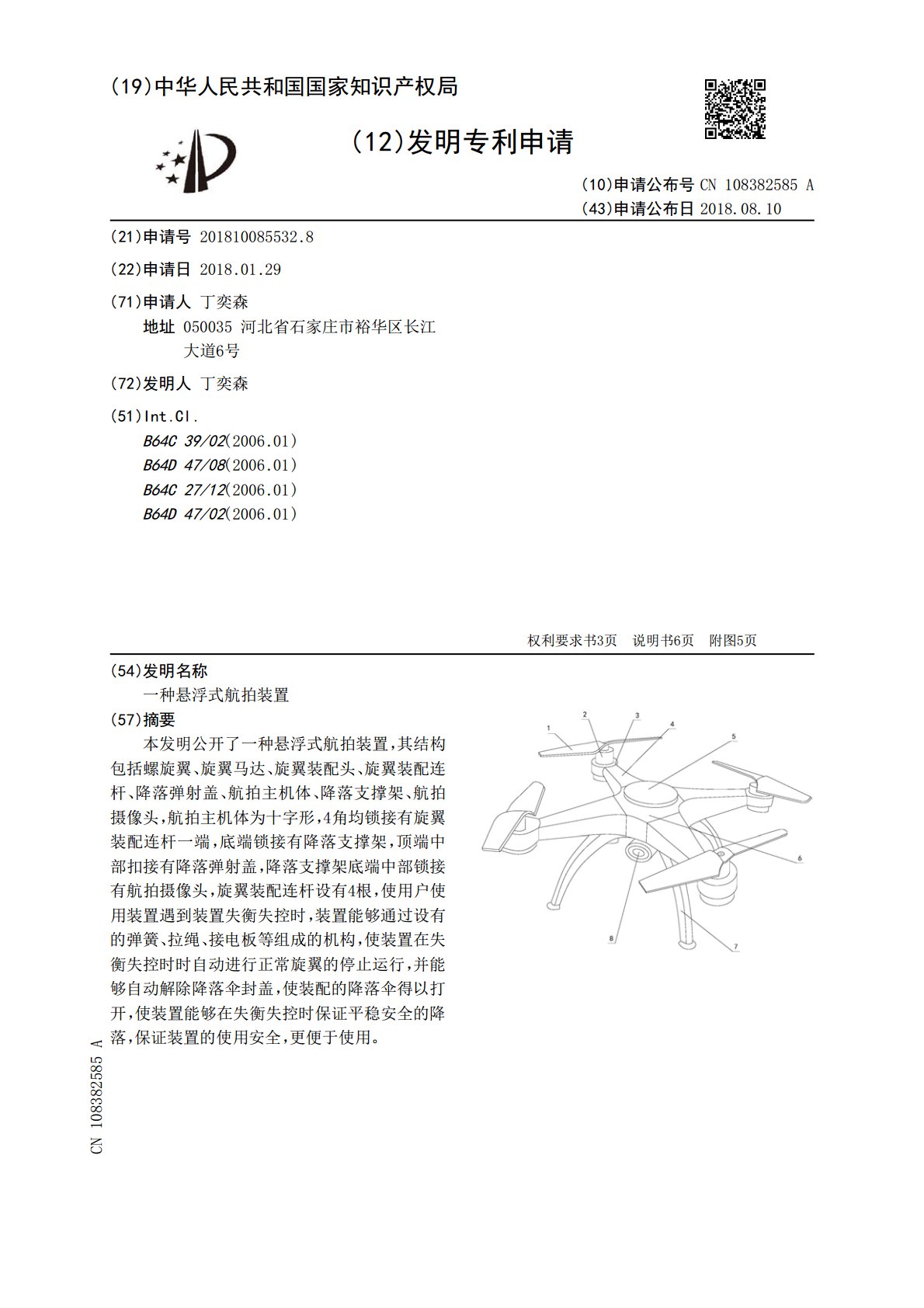

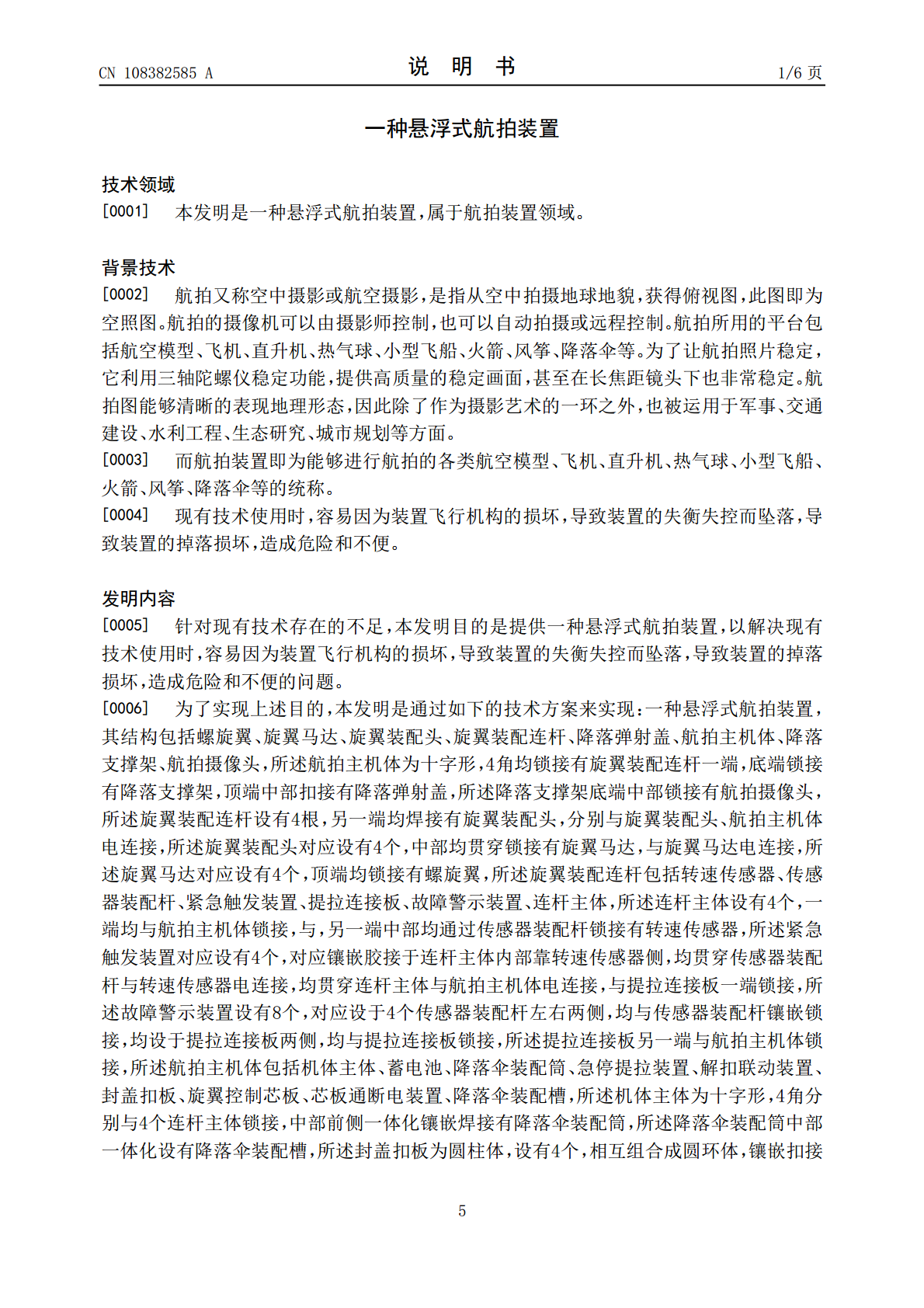

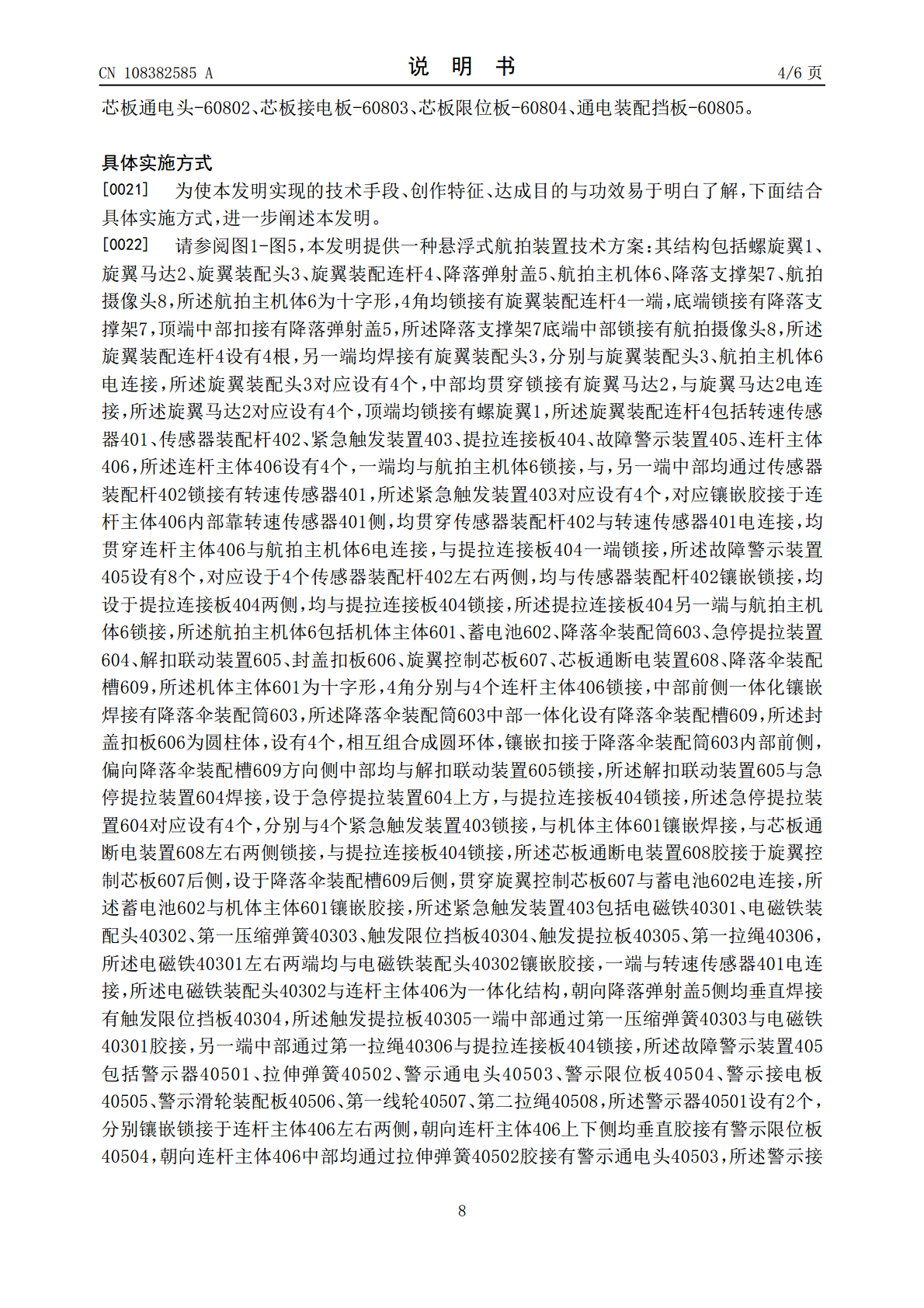

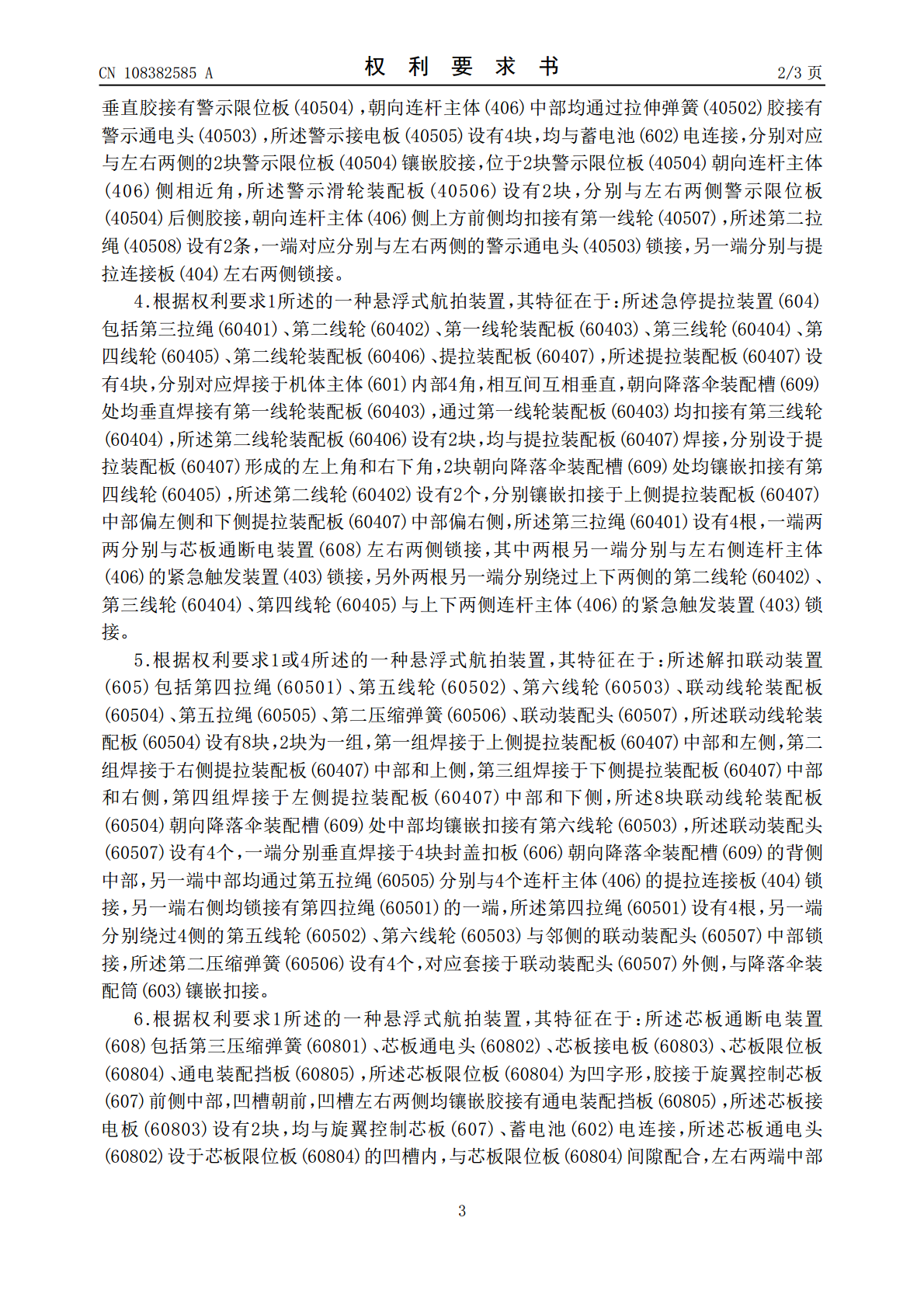

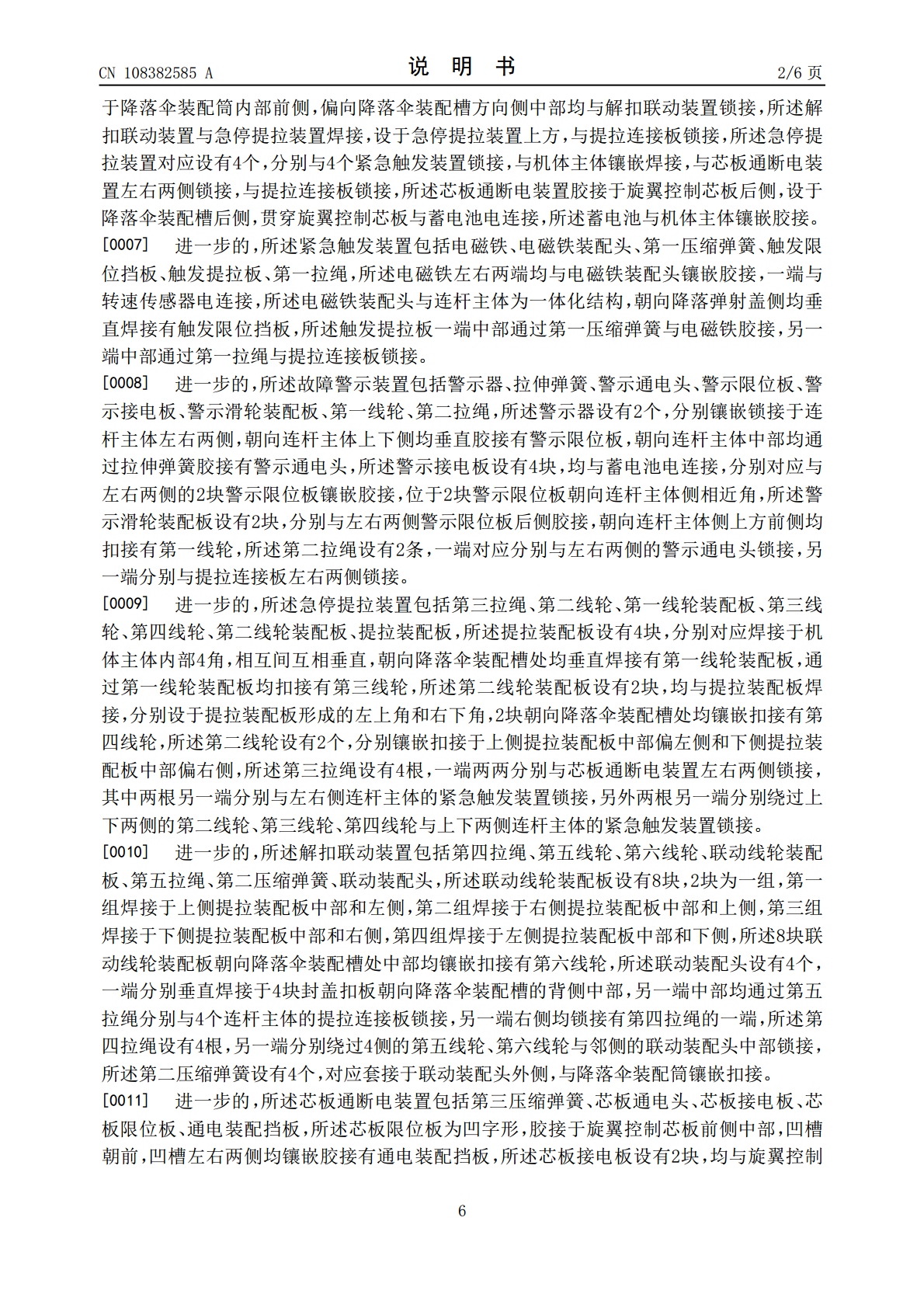

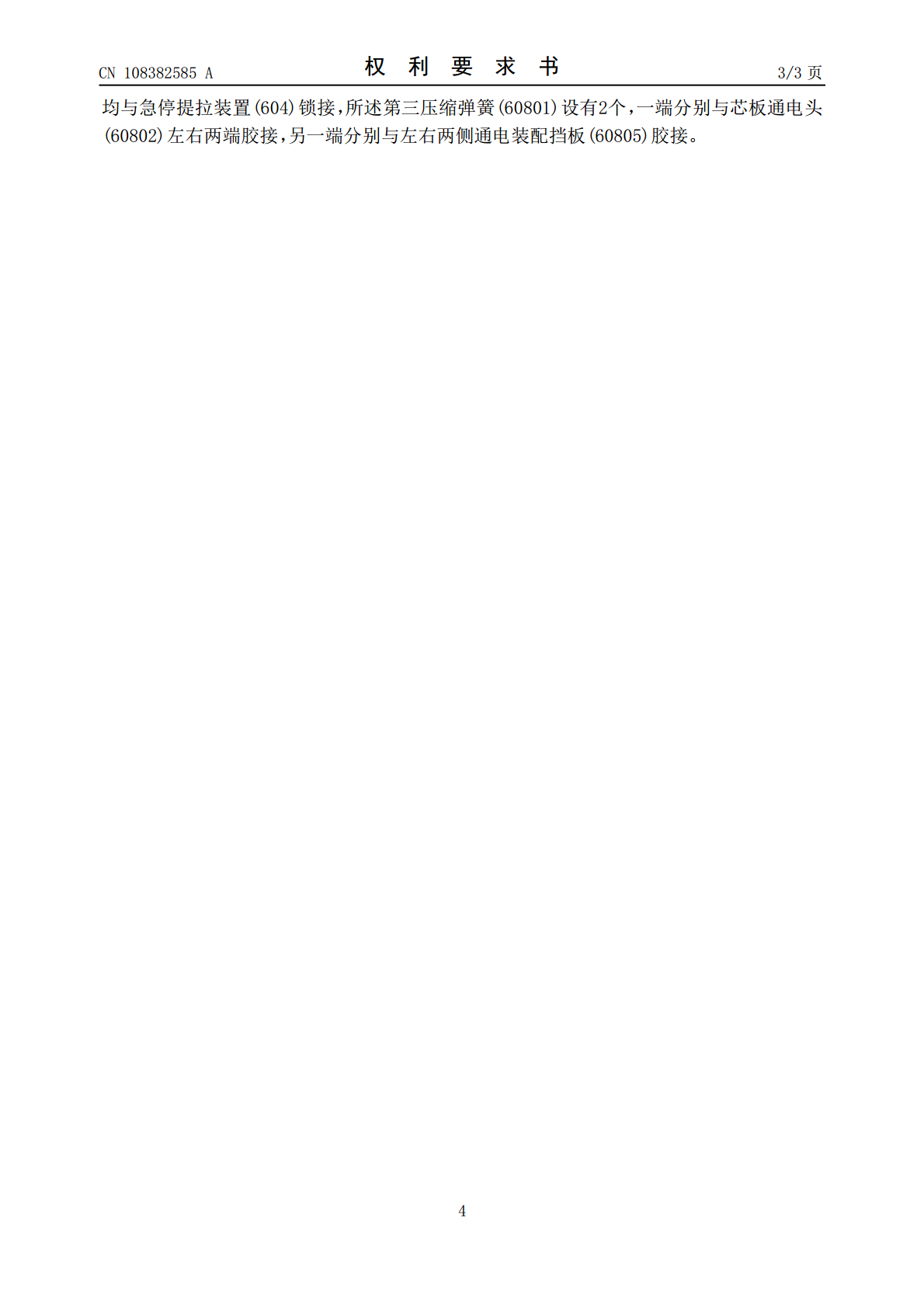

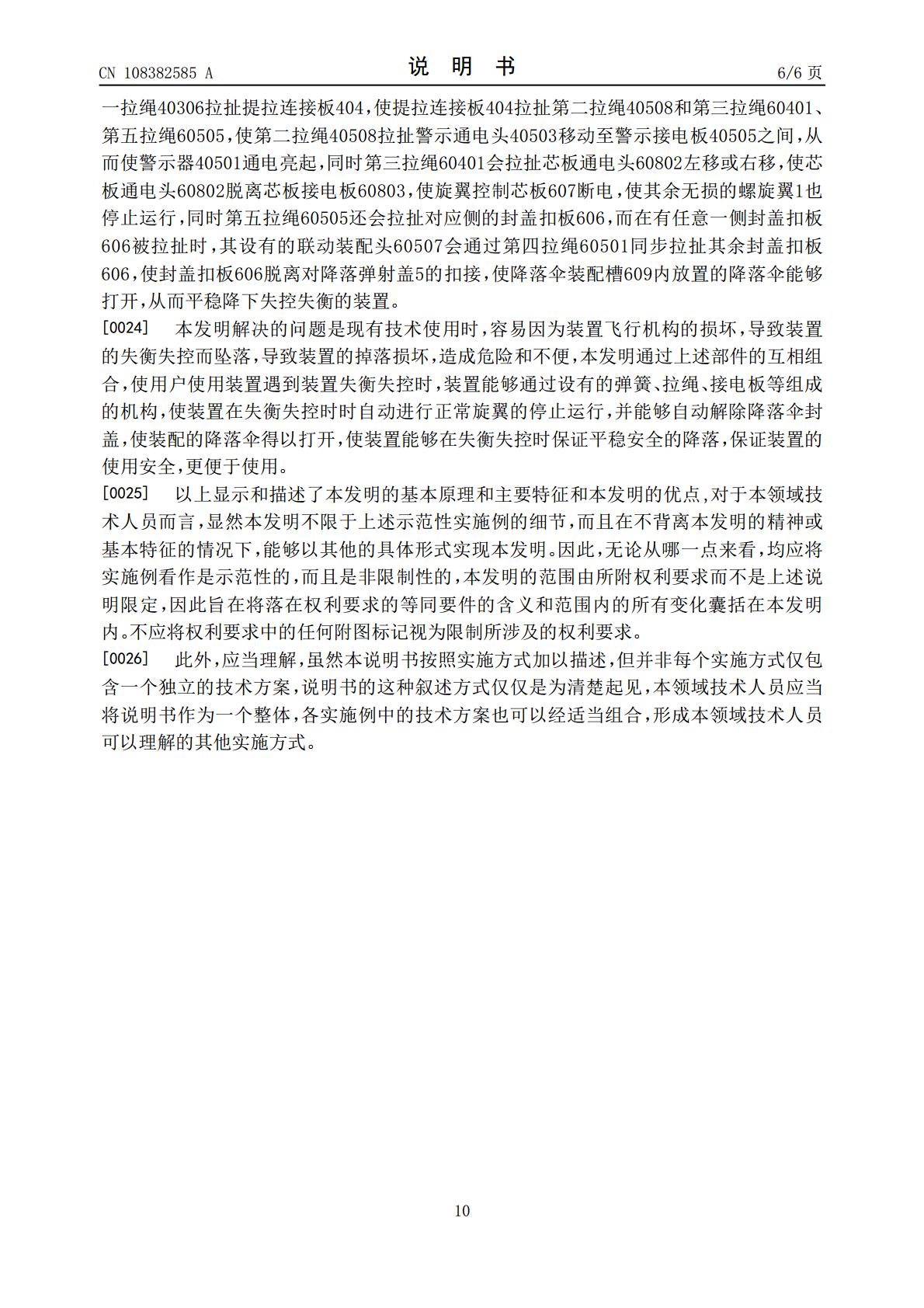

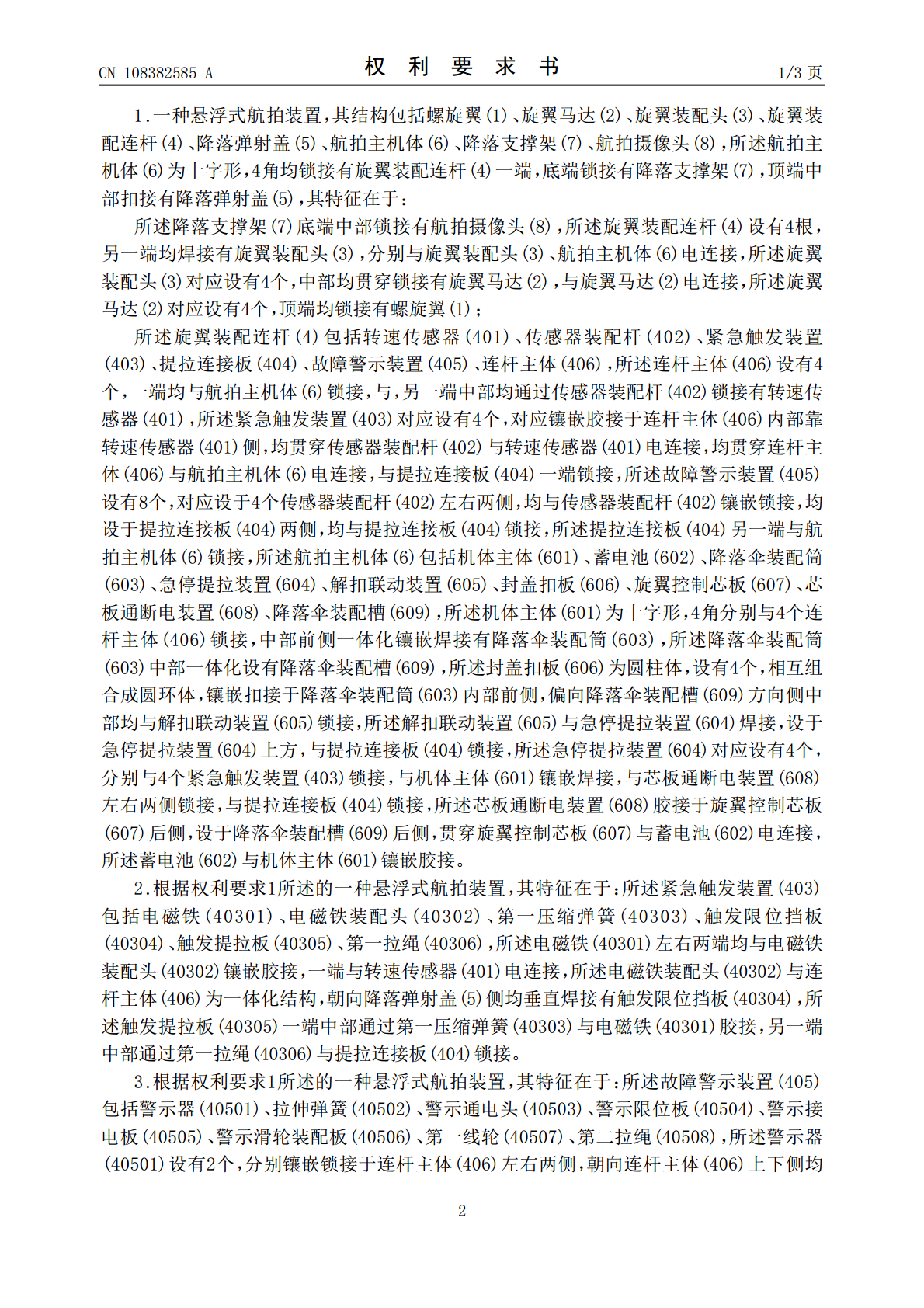

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108382585A(43)申请公布日2018.08.10(21)申请号201810085532.8(22)申请日2018.01.29(71)申请人丁奕森地址050035河北省石家庄市裕华区长江大道6号(72)发明人丁奕森(51)Int.Cl.B64C39/02(2006.01)B64D47/08(2006.01)B64C27/12(2006.01)B64D47/02(2006.01)权利要求书3页说明书6页附图5页(54)发明名称一种悬浮式航拍装置(57)摘要本发明公开了一种悬浮式航拍装置，其结构包括螺旋翼、旋翼马达、旋翼装配头、旋翼装配连杆、降落弹射盖、航拍主机体、降落支撑架、航拍摄像头，航拍主机体为十字形，4角均锁接有旋翼装配连杆一端，底端锁接有降落支撑架，顶端中部扣接有降落弹射盖，降落支撑架底端中部锁接有航拍摄像头，旋翼装配连杆设有4根，使用户使用装置遇到装置失衡失控时，装置能够通过设有的弹簧、拉绳、接电板等组成的机构，使装置在失衡失控时时自动进行正常旋翼的停止运行，并能够自动解除降落伞封盖，使装配的降落伞得以打开，使装置能够在失衡失控时保证平稳安全的降落，保证装置的使用安全，更便于使用。CN108382585ACN108382585A权利要求书1/3页1.一种悬浮式航拍装置，其结构包括螺旋翼(1)、旋翼马达(2)、旋翼装配头(3)、旋翼装配连杆(4)、降落弹射盖(5)、航拍主机体(6)、降落支撑架(7)、航拍摄像头(8)，所述航拍主机体(6)为十字形，4角均锁接有旋翼装配连杆(4)一端，底端锁接有降落支撑架(7)，顶端中部扣接有降落弹射盖(5)，其特征在于：所述降落支撑架(7)底端中部锁接有航拍摄像头(8)，所述旋翼装配连杆(4)设有4根，另一端均焊接有旋翼装配头(3)，分别与旋翼装配头(3)、航拍主机体(6)电连接，所述旋翼装配头(3)对应设有4个，中部均贯穿锁接有旋翼马达(2)，与旋翼马达(2)电连接，所述旋翼马达(2)对应设有4个，顶端均锁接有螺旋翼(1)；所述旋翼装配连杆(4)包括转速传感器(401)、传感器装配杆(402)、紧急触发装置(403)、提拉连接板(404)、故障警示装置(405)、连杆主体(406)，所述连杆主体(406)设有4个，一端均与航拍主机体(6)锁接，与，另一端中部均通过传感器装配杆(402)锁接有转速传感器(401)，所述紧急触发装置(403)对应设有4个，对应镶嵌胶接于连杆主体(406)内部靠转速传感器(401)侧，均贯穿传感器装配杆(402)与转速传感器(401)电连接，均贯穿连杆主体(406)与航拍主机体(6)电连接，与提拉连接板(404)一端锁接，所述故障警示装置(405)设有8个，对应设于4个传感器装配杆(402)左右两侧，均与传感器装配杆(402)镶嵌锁接，均设于提拉连接板(404)两侧，均与提拉连接板(404)锁接，所述提拉连接板(404)另一端与航拍主机体(6)锁接，所述航拍主机体(6)包括机体主体(601)、蓄电池(602)、降落伞装配筒(603)、急停提拉装置(604)、解扣联动装置(605)、封盖扣板(606)、旋翼控制芯板(607)、芯板通断电装置(608)、降落伞装配槽(609)，所述机体主体(601)为十字形，4角分别与4个连杆主体(406)锁接，中部前侧一体化镶嵌焊接有降落伞装配筒(603)，所述降落伞装配筒(603)中部一体化设有降落伞装配槽(609)，所述封盖扣板(606)为圆柱体，设有4个，相互组合成圆环体，镶嵌扣接于降落伞装配筒(603)内部前侧，偏向降落伞装配槽(609)方向侧中部均与解扣联动装置(605)锁接，所述解扣联动装置(605)与急停提拉装置(604)焊接，设于急停提拉装置(604)上方，与提拉连接板(404)锁接，所述急停提拉装置(604)对应设有4个，分别与4个紧急触发装置(403)锁接，与机体主体(601)镶嵌焊接，与芯板通断电装置(608)左右两侧锁接，与提拉连接板(404)锁接，所述芯板通断电装置(608)胶接于旋翼控制芯板(607)后侧，设于降落伞装配槽(609)后侧，贯穿旋翼控制芯板(607)与蓄电池(602)电连接，所述蓄电池(602)与机体主体(601)镶嵌胶接。2.根据权利要求1所述的一种悬浮式航拍装置，其特征在于：所述紧急触发装置(403)包括电磁铁(40301)、电磁铁装配头(40302)、第一压缩弹簧(40303)、触发限位挡板(40304)、触发提拉板(40305)、第一拉绳(40306)，所述电磁铁(40301)左右两端均与电磁铁装配头(40302)镶嵌胶接，一端与转速传感器(401)电连接，所述电磁铁装配头(40302)与连杆
