一种用于深沟球轴承合套的挤压装置.pdf

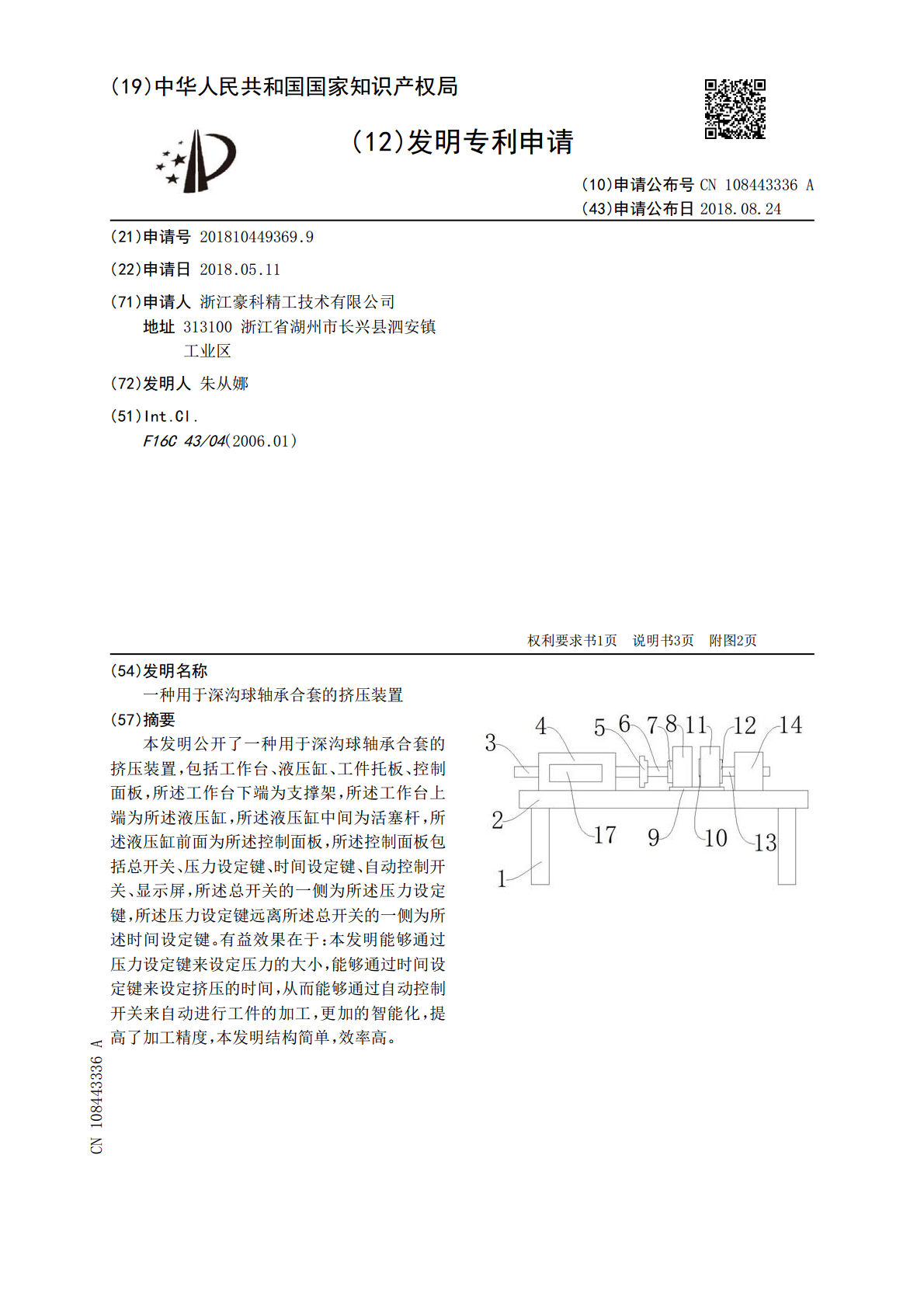

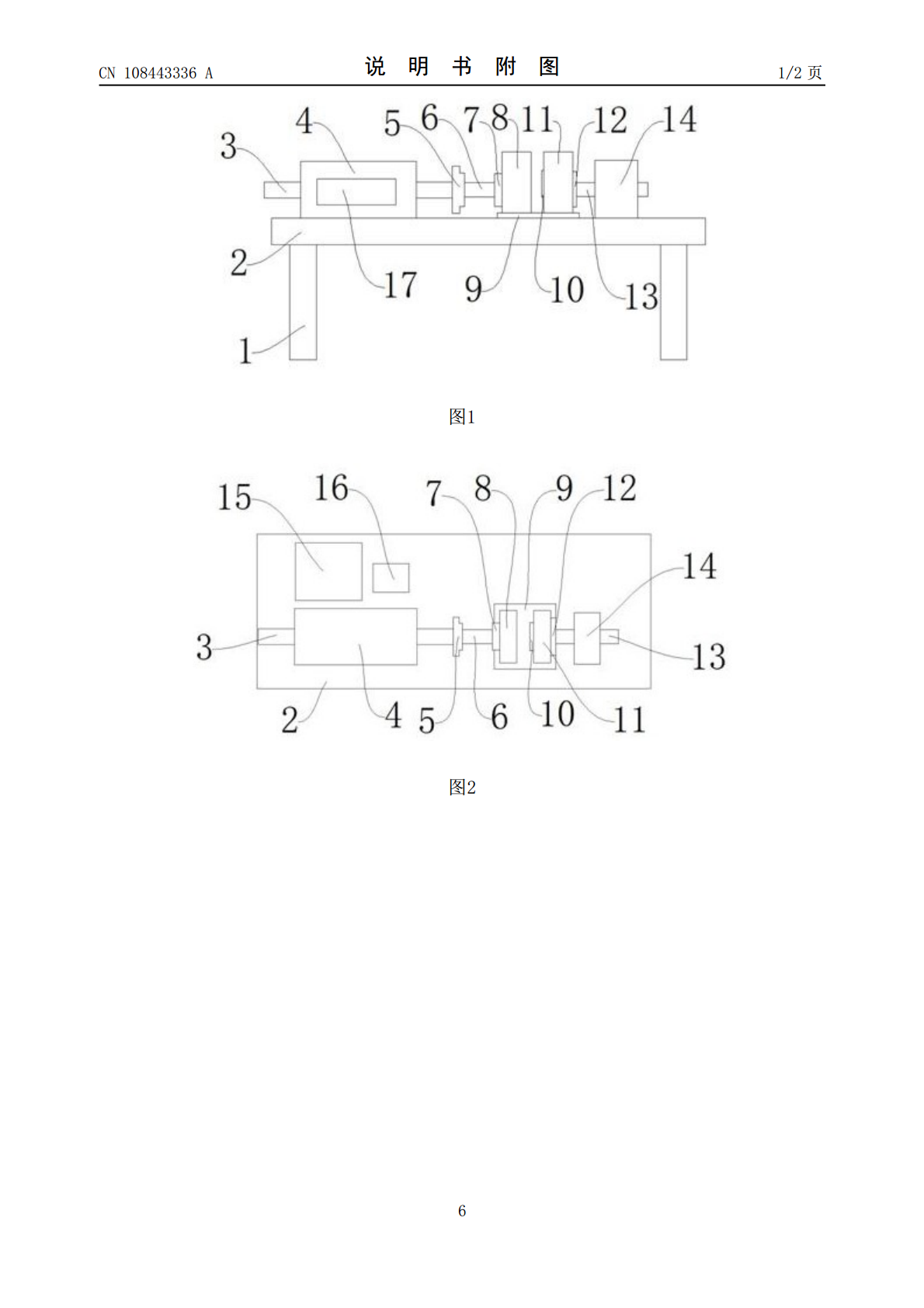

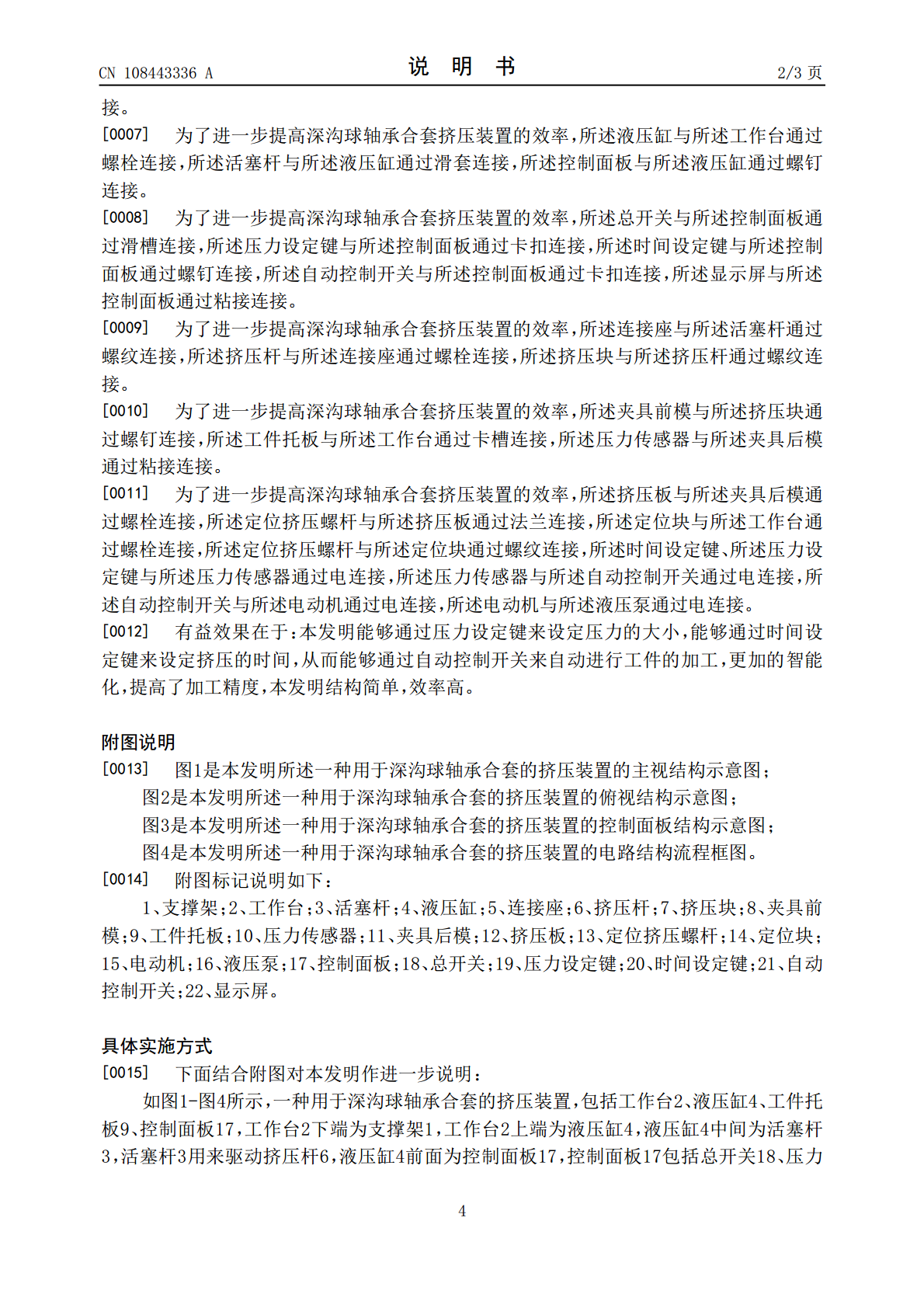

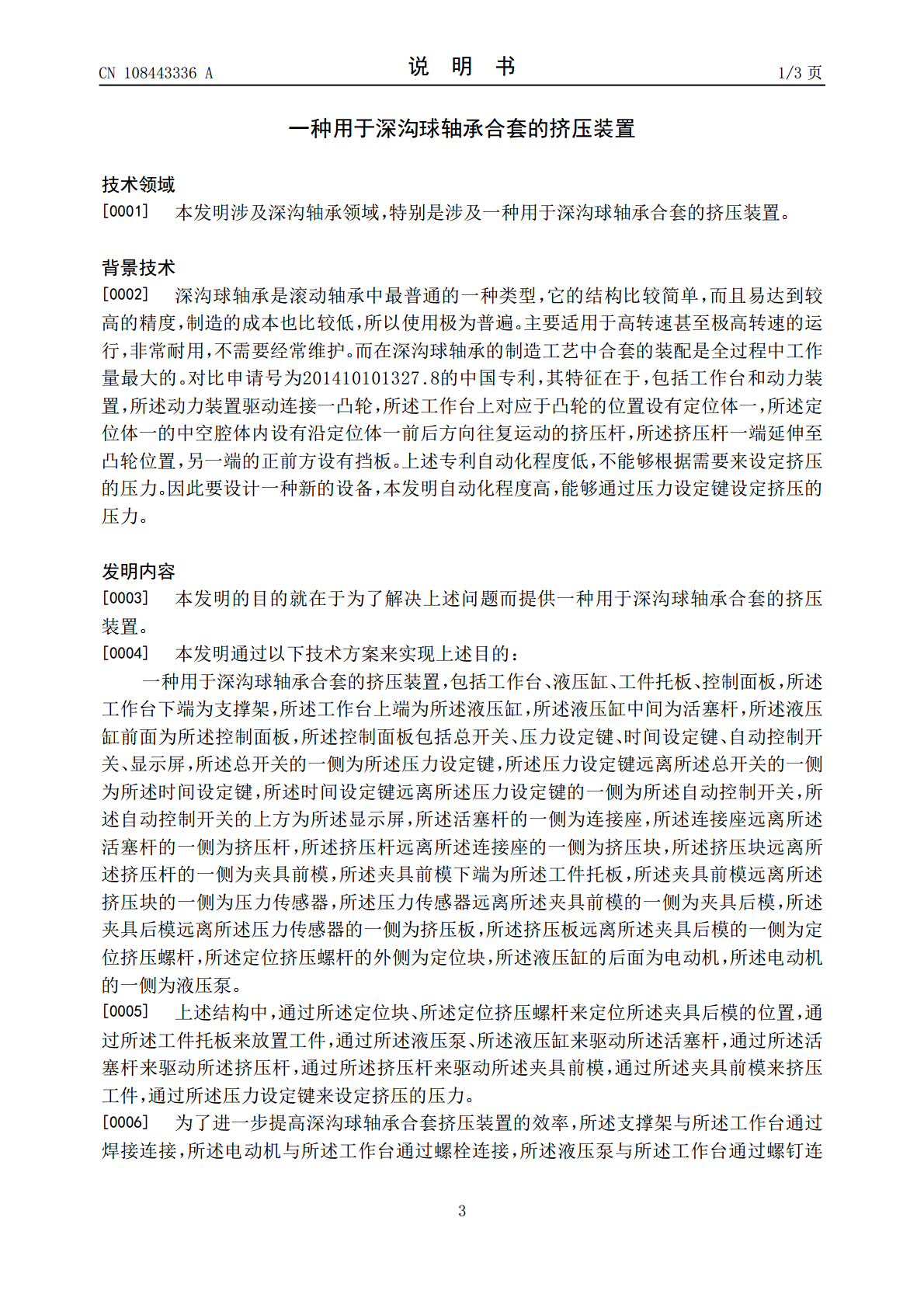

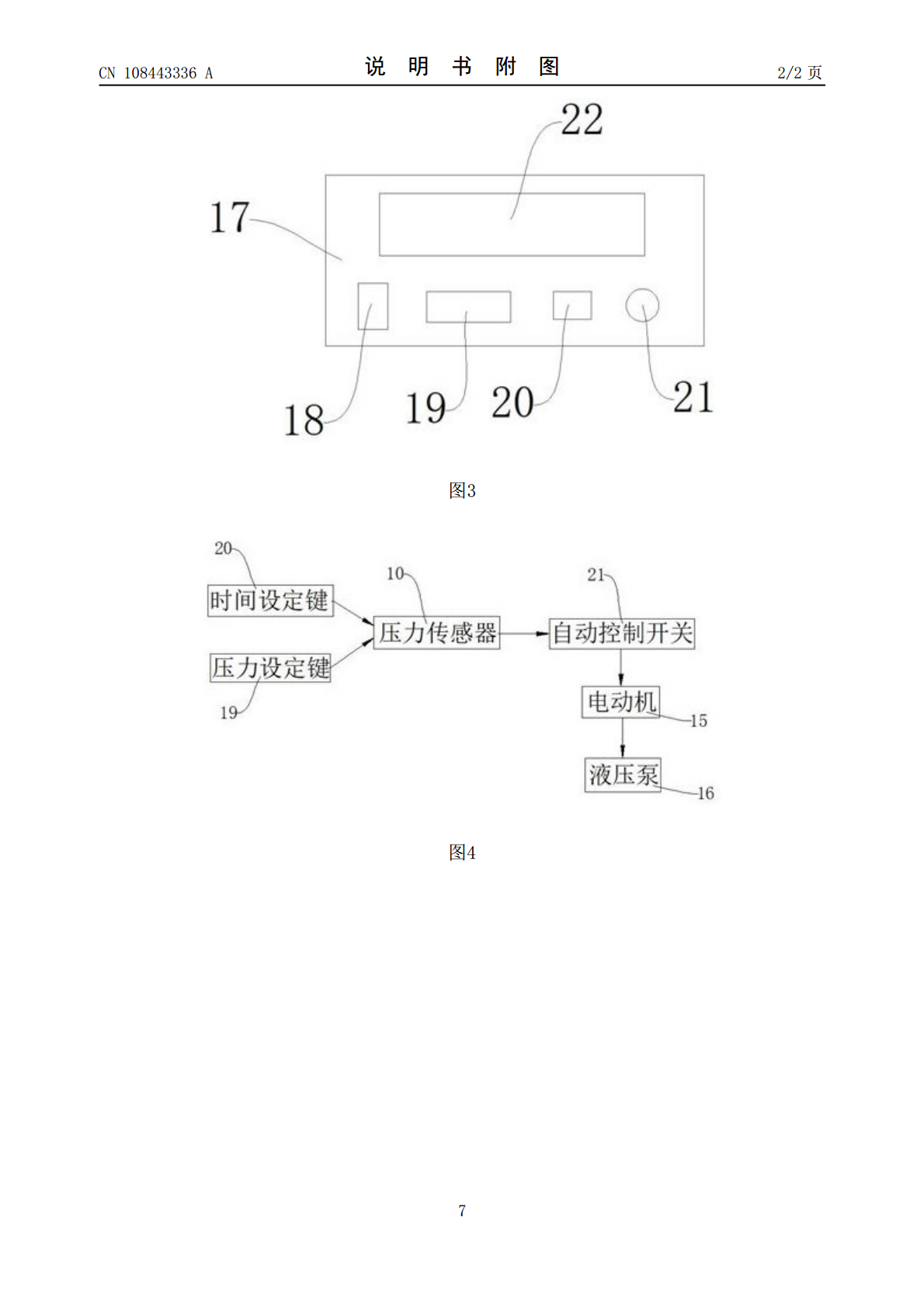

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108443336A(43)申请公布日2018.08.24(21)申请号201810449369.9(22)申请日2018.05.11(71)申请人浙江豪科精工技术有限公司地址313100浙江省湖州市长兴县泗安镇工业区(72)发明人朱从娜(51)Int.Cl.F16C43/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于深沟球轴承合套的挤压装置(57)摘要本发明公开了一种用于深沟球轴承合套的挤压装置，包括工作台、液压缸、工件托板、控制面板，所述工作台下端为支撑架，所述工作台上端为所述液压缸，所述液压缸中间为活塞杆，所述液压缸前面为所述控制面板，所述控制面板包括总开关、压力设定键、时间设定键、自动控制开关、显示屏，所述总开关的一侧为所述压力设定键，所述压力设定键远离所述总开关的一侧为所述时间设定键。有益效果在于：本发明能够通过压力设定键来设定压力的大小，能够通过时间设定键来设定挤压的时间，从而能够通过自动控制开关来自动进行工件的加工，更加的智能化，提高了加工精度，本发明结构简单，效率高。CN108443336ACN108443336A权利要求书1/1页1.一种用于深沟球轴承合套的挤压装置，其特征在于：包括工作台（2）、液压缸（4）、工件托板（9）、控制面板（17），所述工作台（2）下端为支撑架（1），所述工作台（2）上端为所述液压缸（4），所述液压缸（4）中间为活塞杆（3），所述液压缸（4）前面为所述控制面板（17），所述控制面板（17）包括总开关（18）、压力设定键（19）、时间设定键（20）、自动控制开关（21）、显示屏（22），所述总开关（18）的一侧为所述压力设定键（19），所述压力设定键（19）远离所述总开关（18）的一侧为所述时间设定键（20），所述时间设定键（20）远离所述压力设定键（19）的一侧为所述自动控制开关（21），所述自动控制开关（21）的上方为所述显示屏（22），所述活塞杆（3）的一侧为连接座（5），所述连接座（5）远离所述活塞杆（3）的一侧为挤压杆（6），所述挤压杆（6）远离所述连接座（5）的一侧为挤压块（7），所述挤压块（7）远离所述挤压杆（6）的一侧为夹具前模（8），所述夹具前模（8）下端为所述工件托板（9），所述夹具前模（8）远离所述挤压块（7）的一侧为压力传感器（10），所述压力传感器（10）远离所述夹具前模（8）的一侧为夹具后模（11），所述夹具后模（11）远离所述压力传感器（10）的一侧为挤压板（12），所述挤压板（12）远离所述夹具后模（11）的一侧为定位挤压螺杆（13），所述定位挤压螺杆（13）的外侧为定位块（14），所述液压缸（4）的后面为电动机（15），所述电动机（15）的一侧为液压泵（16）。2.根据权利要求1所述的一种用于深沟球轴承合套的挤压装置，其特征在于：所述支撑架（1）与所述工作台（2）通过焊接连接，所述电动机（15）与所述工作台（2）通过螺栓连接，所述液压泵（16）与所述工作台（2）通过螺钉连接。3.根据权利要求1所述的一种用于深沟球轴承合套的挤压装置，其特征在于：所述液压缸（4）与所述工作台（2）通过螺栓连接，所述活塞杆（3）与所述液压缸（4）通过滑套连接，所述控制面板（17）与所述液压缸（4）通过螺钉连接。4.根据权利要求1所述的一种用于深沟球轴承合套的挤压装置，其特征在于：所述总开关（18）与所述控制面板（17）通过滑槽连接，所述压力设定键（19）与所述控制面板（17）通过卡扣连接，所述时间设定键（20）与所述控制面板（17）通过螺钉连接，所述自动控制开关（21）与所述控制面板（17）通过卡扣连接，所述显示屏（22）与所述控制面板（17）通过粘接连接。5.根据权利要求1所述的一种用于深沟球轴承合套的挤压装置，其特征在于：所述连接座（5）与所述活塞杆（3）通过螺纹连接，所述挤压杆（6）与所述连接座（5）通过螺栓连接，所述挤压块（7）与所述挤压杆（6）通过螺纹连接。6.根据权利要求1所述的一种用于深沟球轴承合套的挤压装置，其特征在于：所述夹具前模（8）与所述挤压块（7）通过螺钉连接，所述工件托板（9）与所述工作台（2）通过卡槽连接，所述压力传感器（10）与所述夹具后模（11）通过粘接连接。7.根据权利要求1所述的一种用于深沟球轴承合套的挤压装置，其特征在于：所述挤压板（12）与所述夹具后模（11）通过螺栓连接，所述定位挤压螺杆（13）与所述挤压板（12）通过法兰连接，所述定位块（14）与所述工作台（2）通过螺栓连接，所述定位挤压螺杆（13）与所述定位块（14）通过螺纹连接，所述时间设定键（20）、所述压力设定键（19）与所述压力传感器（10）通过电连接，所述压力
