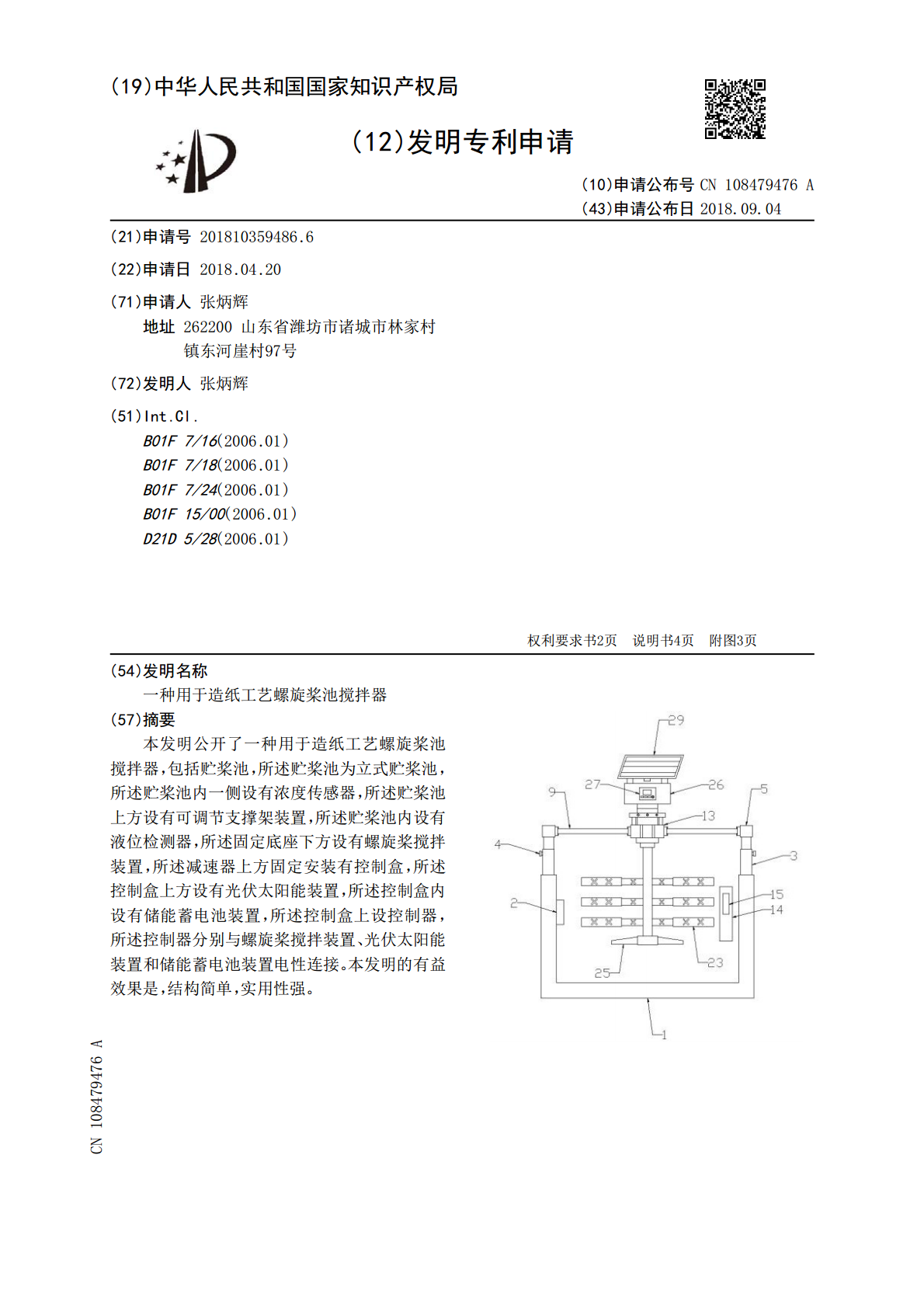

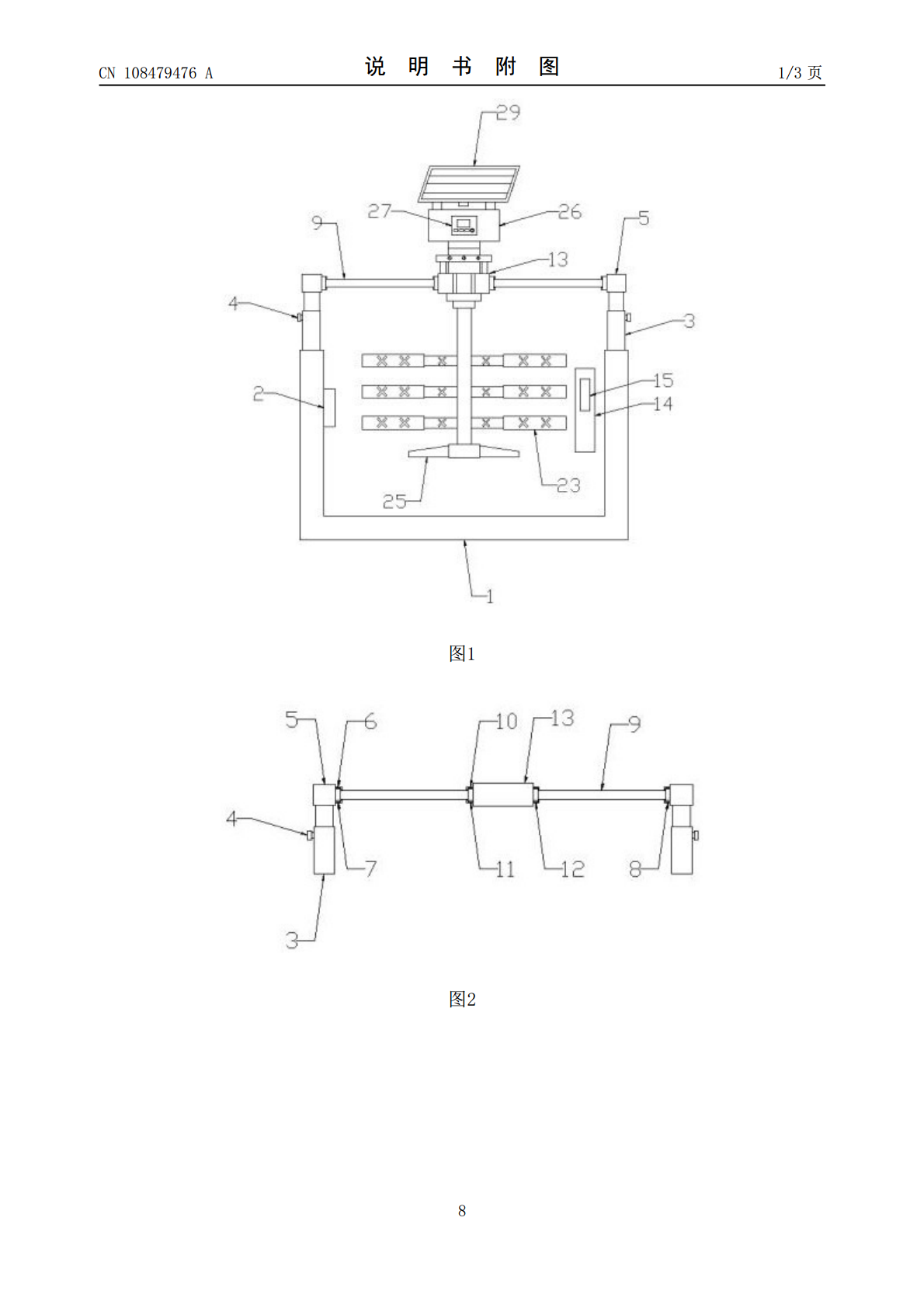

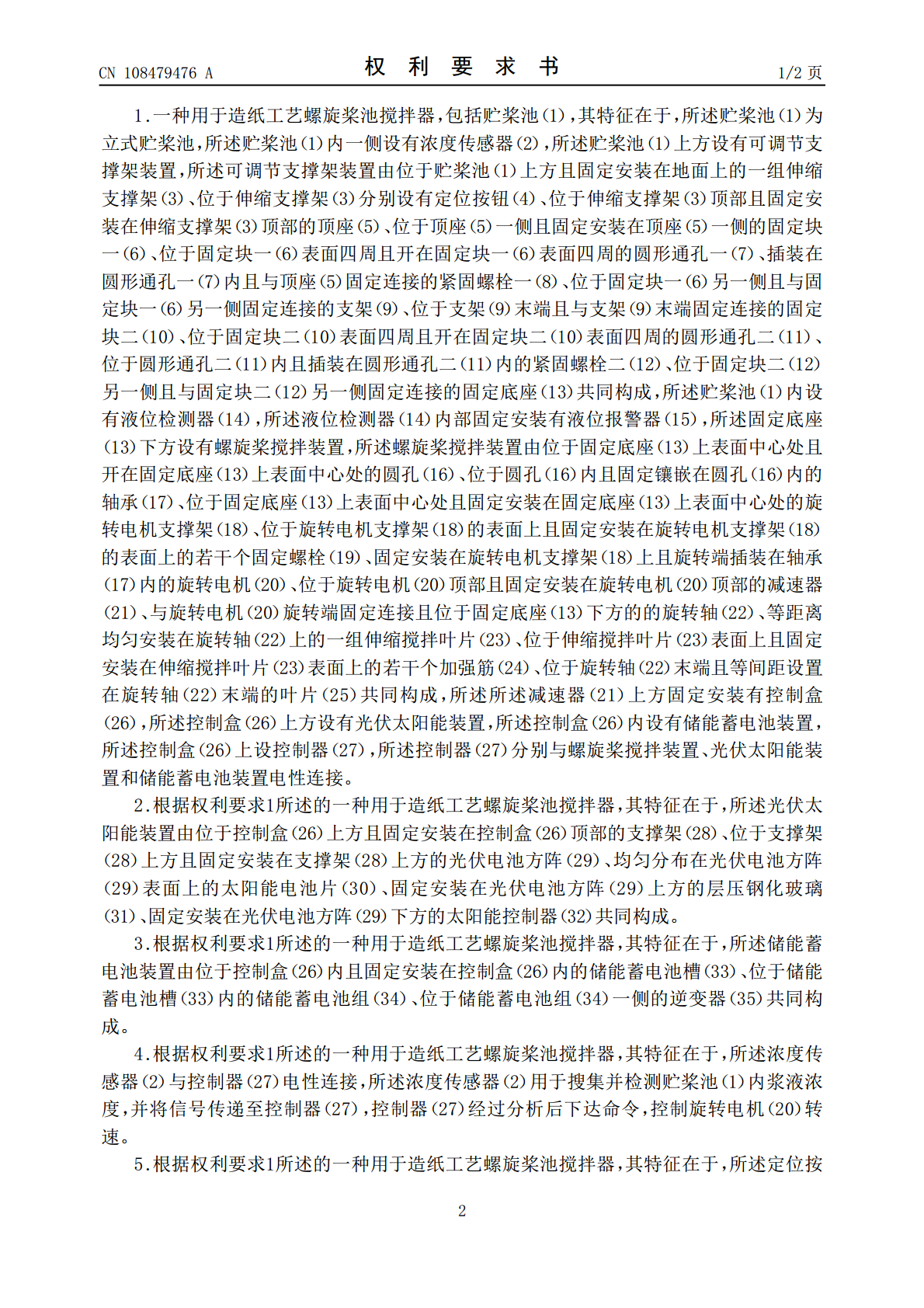

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108479476A(43)申请公布日2018.09.04(21)申请号201810359486.6(22)申请日2018.04.20(71)申请人张炳辉地址262200山东省潍坊市诸城市林家村镇东河崖村97号(72)发明人张炳辉(51)Int.Cl.B01F7/16(2006.01)B01F7/18(2006.01)B01F7/24(2006.01)B01F15/00(2006.01)D21D5/28(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种用于造纸工艺螺旋桨池搅拌器(57)摘要本发明公开了一种用于造纸工艺螺旋桨池搅拌器，包括贮桨池，所述贮桨池为立式贮桨池，所述贮桨池内一侧设有浓度传感器，所述贮桨池上方设有可调节支撑架装置，所述贮桨池内设有液位检测器，所述固定底座下方设有螺旋桨搅拌装置，所述减速器上方固定安装有控制盒，所述控制盒上方设有光伏太阳能装置，所述控制盒内设有储能蓄电池装置，所述控制盒上设控制器，所述控制器分别与螺旋桨搅拌装置、光伏太阳能装置和储能蓄电池装置电性连接。本发明的有益效果是，结构简单，实用性强。CN108479476ACN108479476A权利要求书1/2页1.一种用于造纸工艺螺旋桨池搅拌器，包括贮桨池（1），其特征在于，所述贮桨池（1）为立式贮桨池，所述贮桨池（1）内一侧设有浓度传感器（2），所述贮桨池（1）上方设有可调节支撑架装置，所述可调节支撑架装置由位于贮桨池（1）上方且固定安装在地面上的一组伸缩支撑架（3）、位于伸缩支撑架（3）分别设有定位按钮（4）、位于伸缩支撑架（3）顶部且固定安装在伸缩支撑架（3）顶部的顶座（5）、位于顶座（5）一侧且固定安装在顶座（5）一侧的固定块一（6）、位于固定块一（6）表面四周且开在固定块一（6）表面四周的圆形通孔一（7）、插装在圆形通孔一（7）内且与顶座（5）固定连接的紧固螺栓一（8）、位于固定块一（6）另一侧且与固定块一（6）另一侧固定连接的支架（9）、位于支架（9）末端且与支架（9）末端固定连接的固定块二（10）、位于固定块二（10）表面四周且开在固定块二（10）表面四周的圆形通孔二（11）、位于圆形通孔二（11）内且插装在圆形通孔二（11）内的紧固螺栓二（12）、位于固定块二（12）另一侧且与固定块二（12）另一侧固定连接的固定底座（13）共同构成，所述贮桨池（1）内设有液位检测器（14），所述液位检测器（14）内部固定安装有液位报警器（15），所述固定底座（13）下方设有螺旋桨搅拌装置，所述螺旋桨搅拌装置由位于固定底座（13）上表面中心处且开在固定底座（13）上表面中心处的圆孔（16）、位于圆孔（16）内且固定镶嵌在圆孔（16）内的轴承（17）、位于固定底座（13）上表面中心处且固定安装在固定底座（13）上表面中心处的旋转电机支撑架（18）、位于旋转电机支撑架（18）的表面上且固定安装在旋转电机支撑架（18）的表面上的若干个固定螺栓（19）、固定安装在旋转电机支撑架（18）上且旋转端插装在轴承（17）内的旋转电机（20）、位于旋转电机（20）顶部且固定安装在旋转电机（20）顶部的减速器（21）、与旋转电机（20）旋转端固定连接且位于固定底座（13）下方的的旋转轴（22）、等距离均匀安装在旋转轴（22）上的一组伸缩搅拌叶片（23）、位于伸缩搅拌叶片（23）表面上且固定安装在伸缩搅拌叶片（23）表面上的若干个加强筋（24）、位于旋转轴（22）末端且等间距设置在旋转轴（22）末端的叶片（25）共同构成，所述所述减速器（21）上方固定安装有控制盒（26），所述控制盒（26）上方设有光伏太阳能装置，所述控制盒（26）内设有储能蓄电池装置，所述控制盒（26）上设控制器（27），所述控制器（27）分别与螺旋桨搅拌装置、光伏太阳能装置和储能蓄电池装置电性连接。2.根据权利要求1所述的一种用于造纸工艺螺旋桨池搅拌器，其特征在于，所述光伏太阳能装置由位于控制盒（26）上方且固定安装在控制盒（26）顶部的支撑架（28）、位于支撑架（28）上方且固定安装在支撑架（28）上方的光伏电池方阵（29）、均匀分布在光伏电池方阵（29）表面上的太阳能电池片（30）、固定安装在光伏电池方阵（29）上方的层压钢化玻璃（31）、固定安装在光伏电池方阵（29）下方的太阳能控制器（32）共同构成。3.根据权利要求1所述的一种用于造纸工艺螺旋桨池搅拌器，其特征在于，所述储能蓄电池装置由位于控制盒（26）内且固定安装在控制盒（26）内的储能蓄电池槽（33）、位于储能蓄电池槽（33）内的储能蓄电池组（34）、位于储能蓄电池组（34）一侧的逆变器（35）共同构成。4.根据权利要求1所述的一种用于造纸工
