一种生漆收集装置.pdf

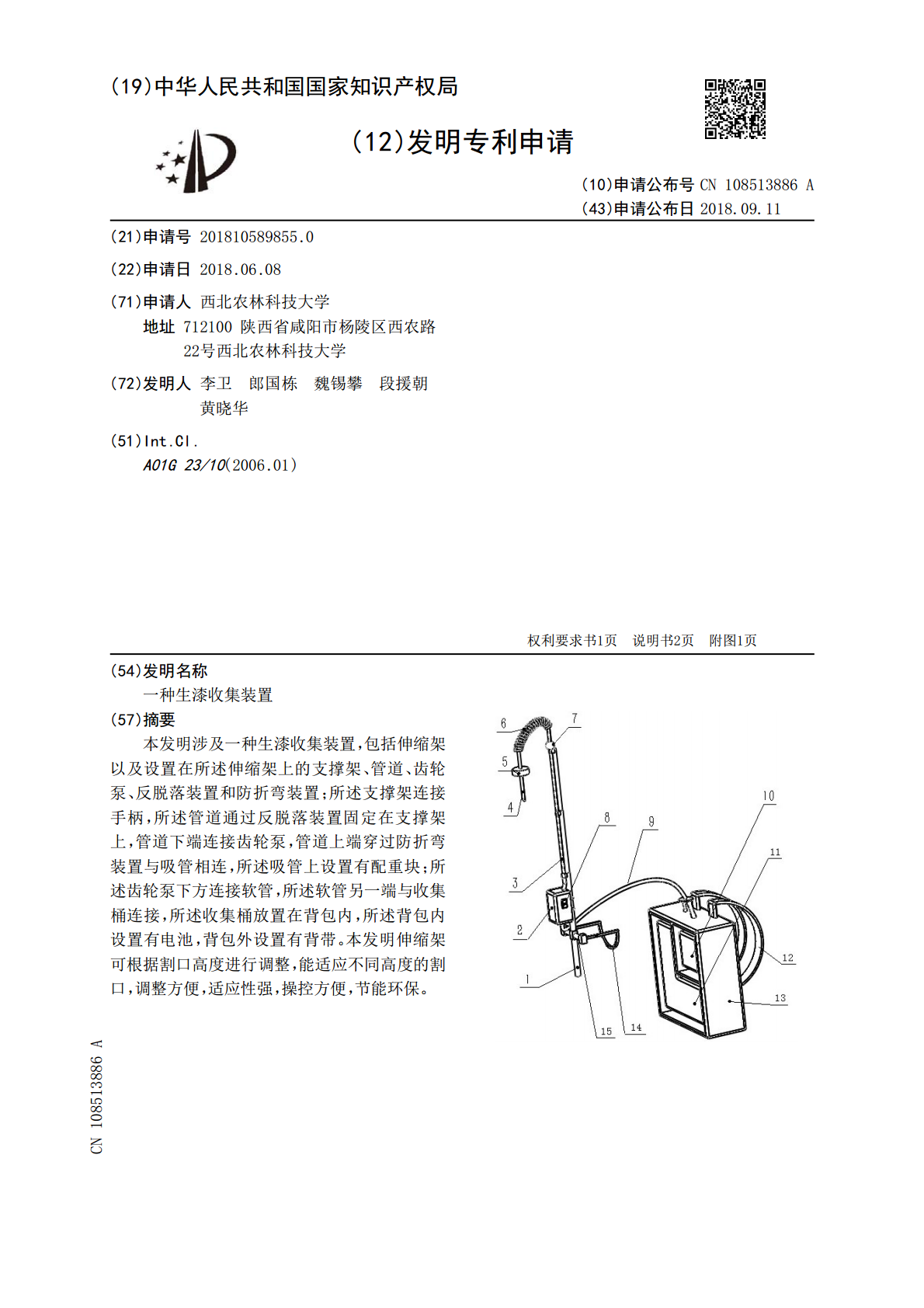

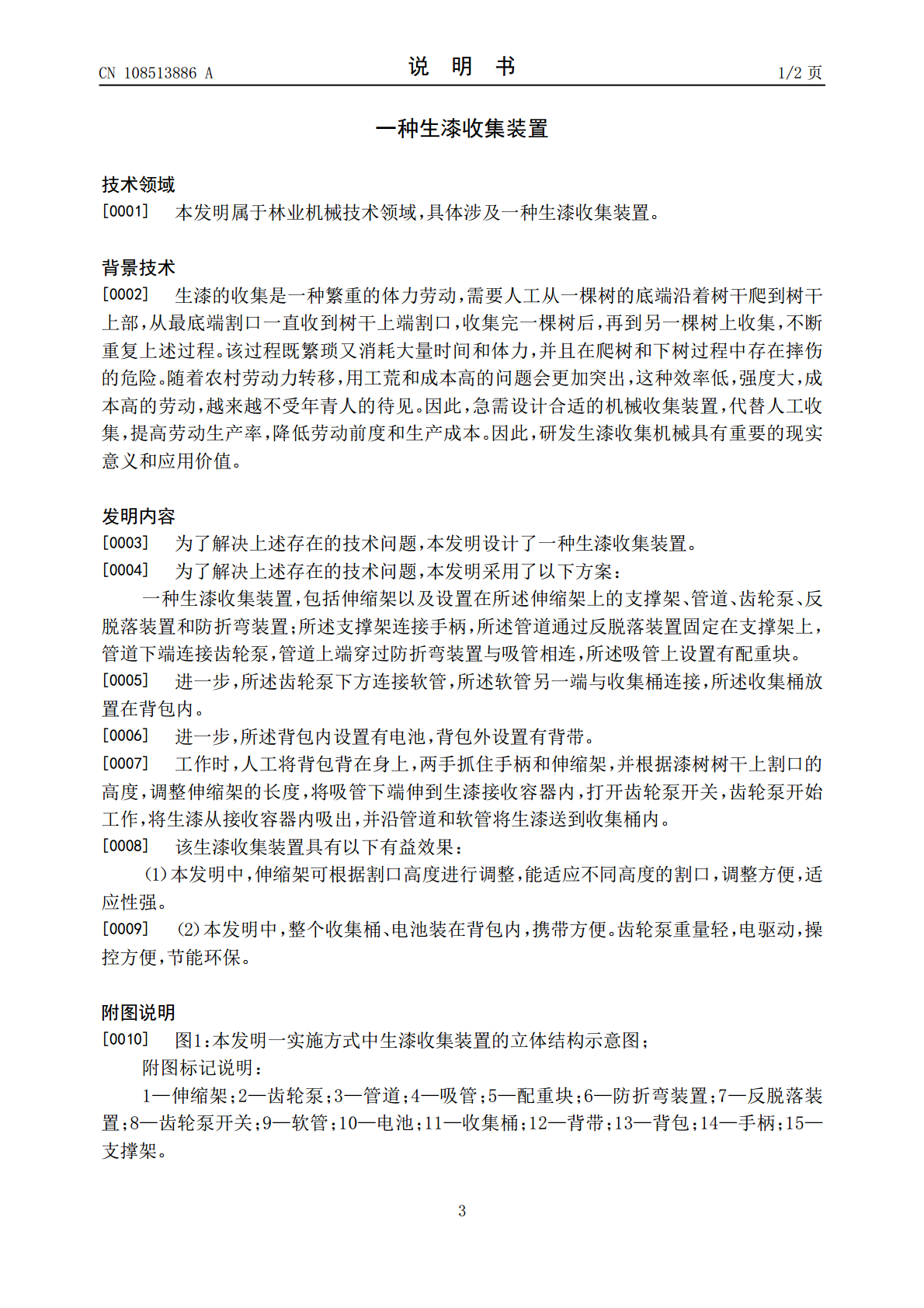

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108513886A(43)申请公布日2018.09.11(21)申请号201810589855.0(22)申请日2018.06.08(71)申请人西北农林科技大学地址712100陕西省咸阳市杨陵区西农路22号西北农林科技大学(72)发明人李卫郎国栋魏锡攀段援朝黄晓华(51)Int.Cl.A01G23/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种生漆收集装置(57)摘要本发明涉及一种生漆收集装置，包括伸缩架以及设置在所述伸缩架上的支撑架、管道、齿轮泵、反脱落装置和防折弯装置；所述支撑架连接手柄，所述管道通过反脱落装置固定在支撑架上，管道下端连接齿轮泵，管道上端穿过防折弯装置与吸管相连，所述吸管上设置有配重块；所述齿轮泵下方连接软管，所述软管另一端与收集桶连接，所述收集桶放置在背包内，所述背包内设置有电池，背包外设置有背带。本发明伸缩架可根据割口高度进行调整，能适应不同高度的割口，调整方便，适应性强，操控方便，节能环保。CN108513886ACN108513886A权利要求书1/1页1.一种生漆收集装置，其特征在于，包括伸缩架以及设置在所述伸缩架上的支撑架、管道、齿轮泵、反脱落装置和防折弯装置；所述支撑架连接手柄，所述管道通过反脱落装置固定在支撑架上，管道下端连接齿轮泵，管道上端穿过防折弯装置与吸管相连，所述吸管上设置有配重块。2.根据权利要求1所述的生漆收集装置，其特征在于，所述齿轮泵下方连接软管，所述软管另一端与收集桶连接，所述收集桶放置在背包内，所述背包内设置有电池，背包外设置有背带。2CN108513886A说明书1/2页一种生漆收集装置技术领域[0001]本发明属于林业机械技术领域，具体涉及一种生漆收集装置。背景技术[0002]生漆的收集是一种繁重的体力劳动，需要人工从一棵树的底端沿着树干爬到树干上部，从最底端割口一直收到树干上端割口，收集完一棵树后，再到另一棵树上收集，不断重复上述过程。该过程既繁琐又消耗大量时间和体力，并且在爬树和下树过程中存在摔伤的危险。随着农村劳动力转移，用工荒和成本高的问题会更加突出，这种效率低，强度大，成本高的劳动，越来越不受年青人的待见。因此，急需设计合适的机械收集装置，代替人工收集，提高劳动生产率，降低劳动前度和生产成本。因此，研发生漆收集机械具有重要的现实意义和应用价值。发明内容[0003]为了解决上述存在的技术问题，本发明设计了一种生漆收集装置。[0004]为了解决上述存在的技术问题，本发明采用了以下方案：一种生漆收集装置，包括伸缩架以及设置在所述伸缩架上的支撑架、管道、齿轮泵、反脱落装置和防折弯装置；所述支撑架连接手柄，所述管道通过反脱落装置固定在支撑架上，管道下端连接齿轮泵，管道上端穿过防折弯装置与吸管相连，所述吸管上设置有配重块。[0005]进一步，所述齿轮泵下方连接软管，所述软管另一端与收集桶连接，所述收集桶放置在背包内。[0006]进一步，所述背包内设置有电池，背包外设置有背带。[0007]工作时，人工将背包背在身上，两手抓住手柄和伸缩架，并根据漆树树干上割口的高度，调整伸缩架的长度，将吸管下端伸到生漆接收容器内，打开齿轮泵开关，齿轮泵开始工作，将生漆从接收容器内吸出，并沿管道和软管将生漆送到收集桶内。[0008]该生漆收集装置具有以下有益效果：（1）本发明中，伸缩架可根据割口高度进行调整，能适应不同高度的割口，调整方便，适应性强。[0009]（2）本发明中，整个收集桶、电池装在背包内，携带方便。齿轮泵重量轻，电驱动，操控方便，节能环保。附图说明[0010]图1：本发明一实施方式中生漆收集装置的立体结构示意图；附图标记说明：1—伸缩架；2—齿轮泵；3—管道；4—吸管；5—配重块；6—防折弯装置；7—反脱落装置；8—齿轮泵开关；9—软管；10—电池；11—收集桶；12—背带；13—背包；14—手柄；15—支撑架。3CN108513886A说明书2/2页具体实施方式[0011]下面结合附图，对本发明做进一步说明：图1示出了本发明生漆收集装置的一种实施方式，图1是本实施方式中生漆收集装置的立体结构示意图。[0012]如图1所示，本实施方式中的生漆收集装置，包括伸缩架1以及设置在所述伸缩架1上的支撑架15、管道3、齿轮泵2、反脱落装置7和防折弯装置6；所述支撑架15连接手柄14，所述管道3通过反脱落装置7固定在支撑架1上，管道3下端连接齿轮泵2，管道上端穿过防折弯装置6与吸管4相连，所述吸管4上设置有配重块5；如图1所示，齿轮泵2下方连接软管9，所述软管9另一端与收集桶11连接，所述收集桶11放置在背包13内，所述背包13内设置有电池10，背包外设置有背带12。[0013]
