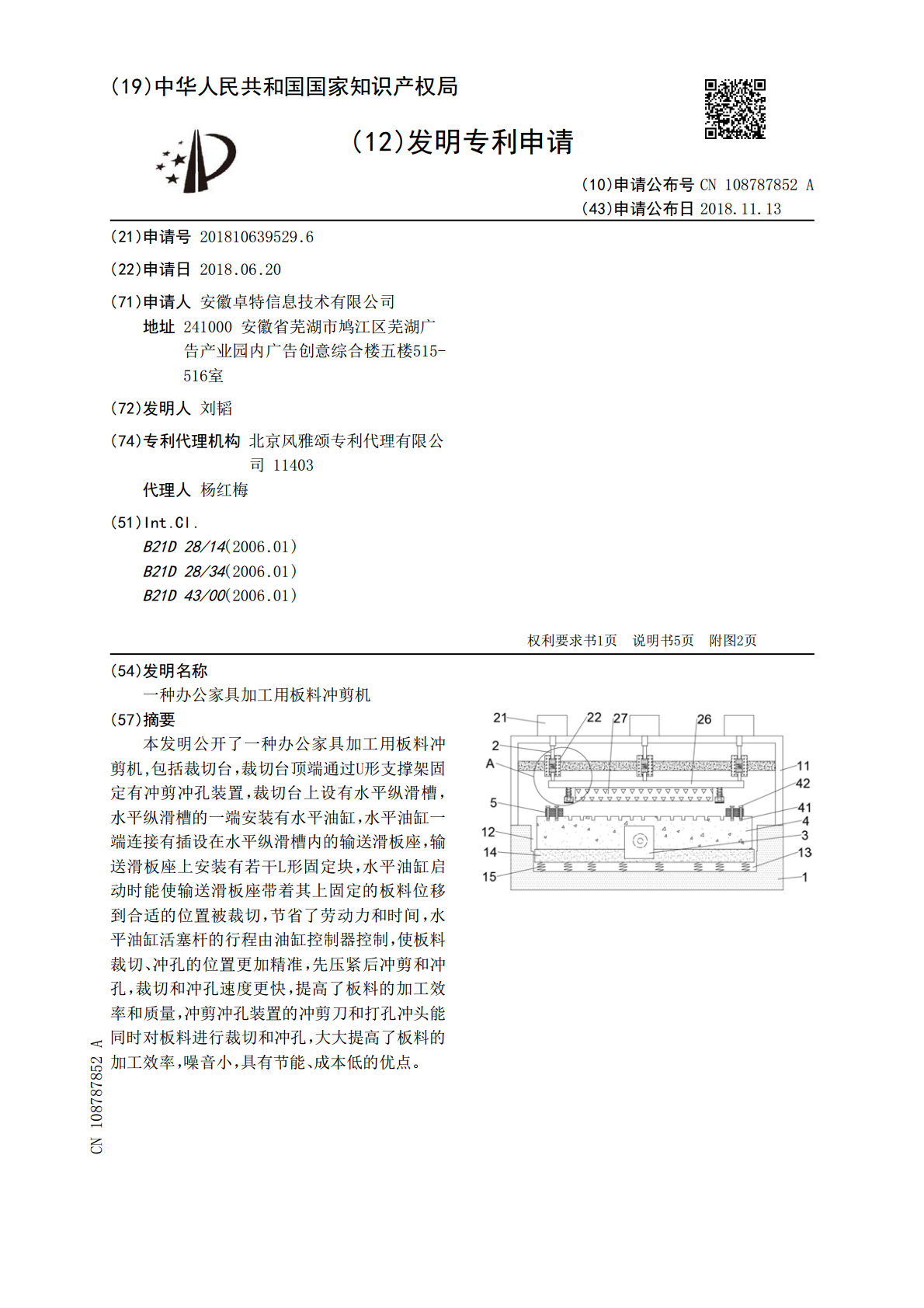

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108787852A(43)申请公布日2018.11.13(21)申请号201810639529.6(22)申请日2018.06.20(71)申请人安徽卓特信息技术有限公司地址241000安徽省芜湖市鸠江区芜湖广告产业园内广告创意综合楼五楼515-516室(72)发明人刘韬(74)专利代理机构北京风雅颂专利代理有限公司11403代理人杨红梅(51)Int.Cl.B21D28/14(2006.01)B21D28/34(2006.01)B21D43/00(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种办公家具加工用板料冲剪机(57)摘要本发明公开了一种办公家具加工用板料冲剪机,包括裁切台，裁切台顶端通过U形支撑架固定有冲剪冲孔装置，裁切台上设有水平纵滑槽，水平纵滑槽的一端安装有水平油缸，水平油缸一端连接有插设在水平纵滑槽内的输送滑板座，输送滑板座上安装有若干L形固定块，水平油缸启动时能使输送滑板座带着其上固定的板料位移到合适的位置被裁切，节省了劳动力和时间，水平油缸活塞杆的行程由油缸控制器控制，使板料裁切、冲孔的位置更加精准，先压紧后冲剪和冲孔，裁切和冲孔速度更快，提高了板料的加工效率和质量，冲剪冲孔装置的冲剪刀和打孔冲头能同时对板料进行裁切和冲孔，大大提高了板料的加工效率，噪音小，具有节能、成本低的优点。CN108787852ACN108787852A权利要求书1/1页1.一种办公家具加工用板料冲剪机，包括裁切台(1)，其特征在于：所述裁切台(1)顶端通过U形支撑架(11)固定有冲剪冲孔装置(2)，所述裁切台(1)上设有水平纵滑槽(12)；所述水平纵滑槽(12)的一端通过安装槽安装有水平油缸(3)，所述水平油缸(3)一端连接有插设在在水平纵滑槽(12)内的输送滑板座(4)，所述输送滑板座(4)上安装有若干L形固定块(5)。2.根据权利要求1所述的一种办公家具加工用板料冲剪机，其特征在于：所述冲剪冲孔装置(2)包括分别固定在U形支撑架(11)顶端和中部的若干竖直油缸(21)和若干活塞筒(22)，所述竖直油缸(21)底端通过活塞杆连接有插设在活塞筒(22)内的上活塞(23)，所述活塞筒(22)内部的插设有位于上活塞(23)底端的下活塞(24)，所述下活塞(24)底端连接有传力冲击杆(25)，所述传力冲击杆(25)底端穿出活塞筒(22)外连接有矩形刀座(26)，所述矩形刀座(26)底端安装有冲剪刀(27)。3.根据权利要求2所述的一种办公家具加工用板料冲剪机，其特征在于：竖直油缸(21)和活塞筒(22)的数量相同，所述活塞筒(22)顶端和底端均设有允许活塞杆和传力冲击杆(25)上下滑动的杆槽(28)。4.根据权利要求2所述的一种办公家具加工用板料冲剪机，其特征在于：所述活塞筒(22)内的活塞槽内填充有高压惰性气体，所述上活塞(23)和下活塞(24)之间连接有传力弹簧(29)。5.根据权利要求2所述的一种办公家具加工用板料冲剪机，其特征在于：所述矩形刀座(26)上设有若干竖直螺孔(261)，所述竖直螺孔(261)内插设有打孔冲头(6)，所述打孔冲头(6)顶端设有与竖直螺孔(261)相咬合的外螺纹，所述矩形刀座(26)和打孔冲头(6)顶端内也设有与竖直螺孔(261)相连通的水平螺孔(262)，所述水平螺孔(262)内插设有对打孔冲头(6)进行固定的长螺杆(263)。6.根据权利要求2所述的一种办公家具加工用板料冲剪机，其特征在于：所述矩形刀座(26)底端连接有若干弹簧导柱(7)，所述弹簧导柱(7)外侧套设有粗弹簧(71)，所述粗弹簧(71)底端连接有压紧块(72)，所述压紧块(72)的底端贴有橡胶垫(73)，所述压紧块(72)的顶端设有允许弹簧导柱(7)底端插入的导柱槽(74)。7.根据权利要求1所述的一种办公家具加工用板料冲剪机，其特征在于：所述输送滑板座(4)位于冲剪冲孔装置(2)的底端，所述输送滑板座(4)在水平纵滑槽(12)内前后滑动。8.根据权利要求1所述的一种办公家具加工用板料冲剪机，其特征在于：所述输送滑板座(4)和L形固定块(5)上均设有若干固位螺孔(41)，所述L形固定块(5)与输送滑板座(4)之间通过插设在固位螺孔(41)内的固定螺杆(42)连接在一起。9.根据权利要求1所述的一种办公家具加工用板料冲剪机，其特征在于：所述输送滑板座(4)上还设有若干切刀凹槽(43)。10.根据权利要求1所述的一种办公家具加工用板料冲剪机，其特征在于：所述水平纵滑槽(12)底端通过竖直滑槽(13)插设有支撑板(14)，所述支撑板(14)的顶面与输送滑板座(4)的底面相贴，所述支撑板(14)的底端通过若干缓冲弹簧(15)与竖直滑槽(13)的
