一种钢管冲剪机.pdf

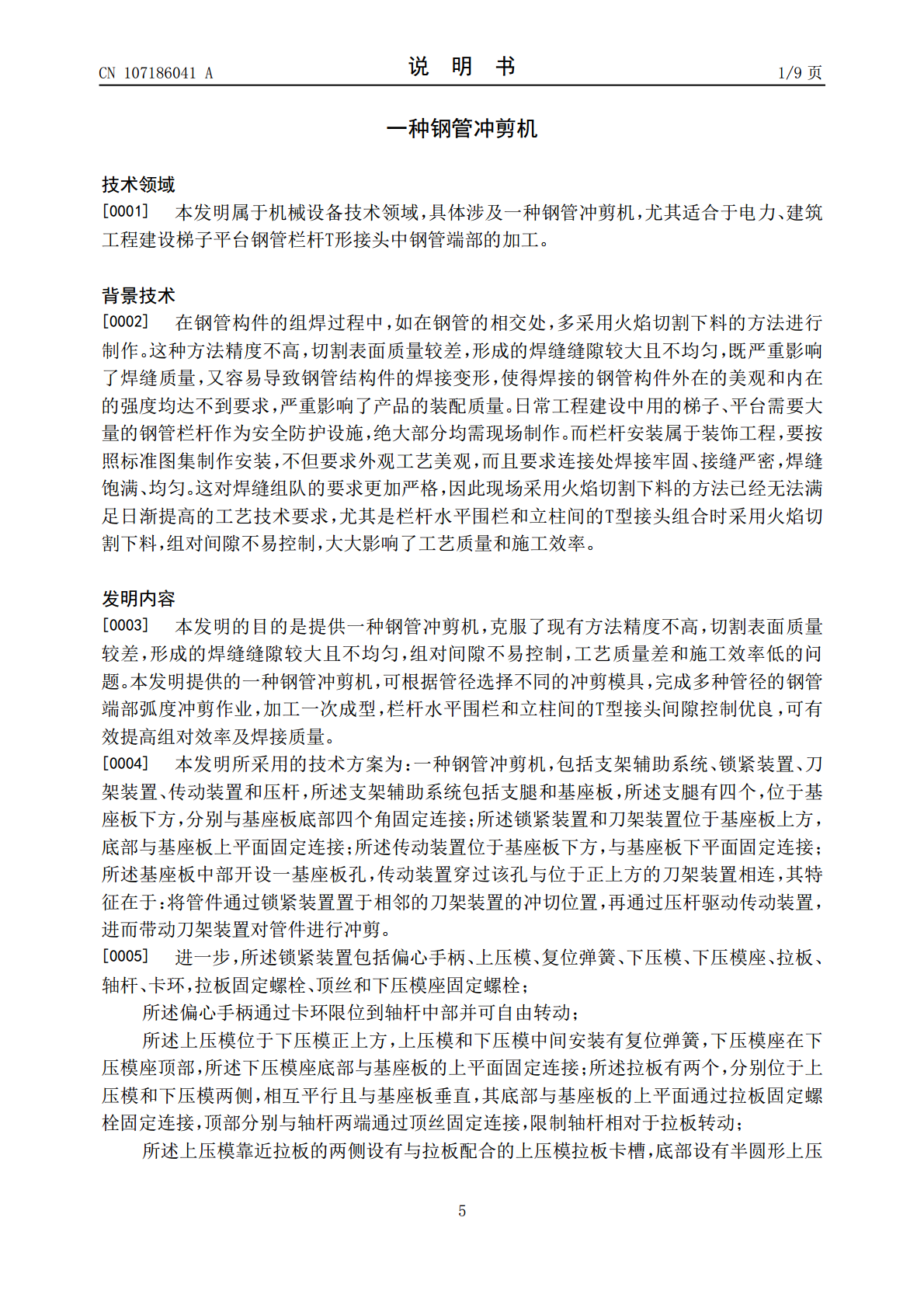

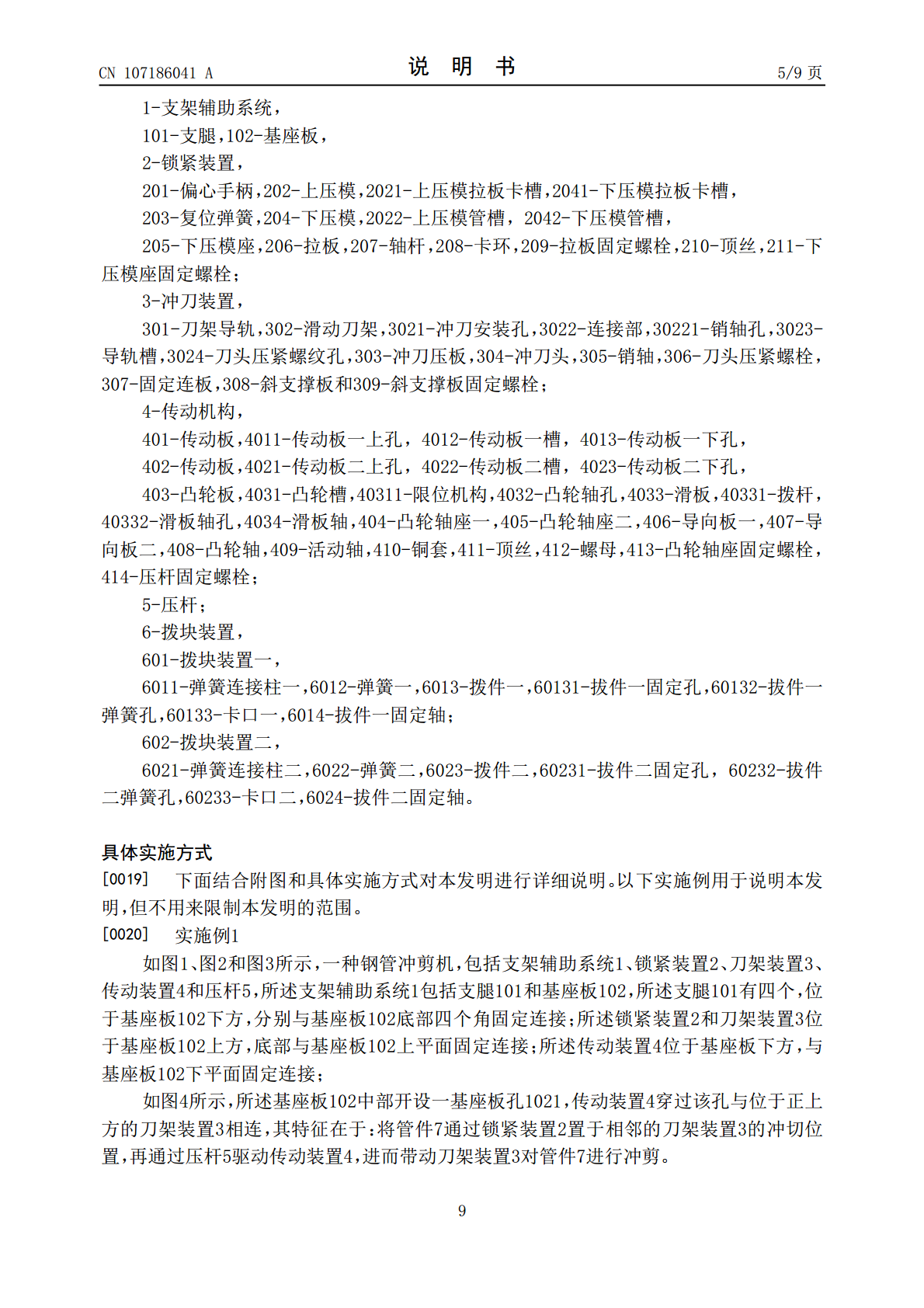

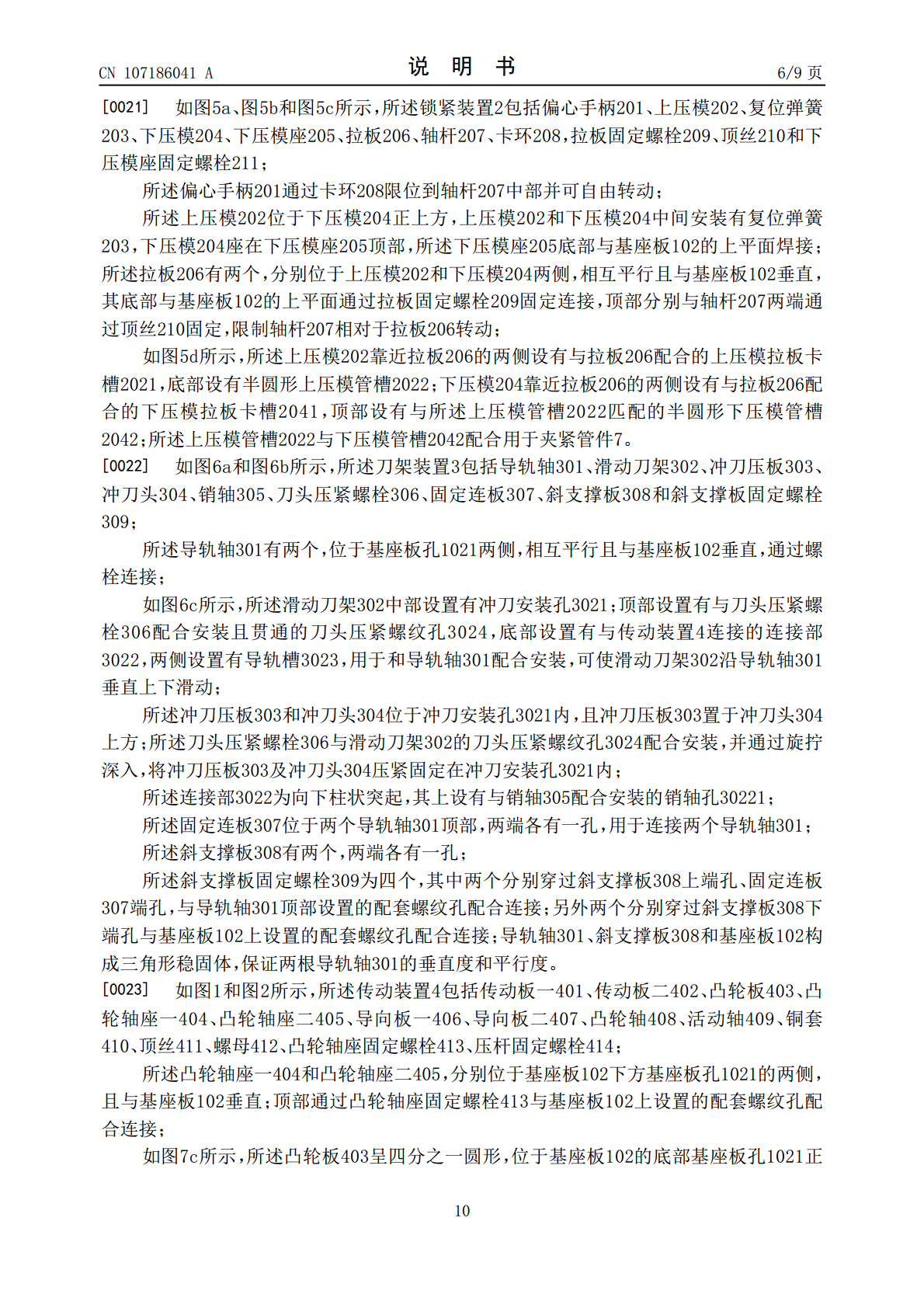

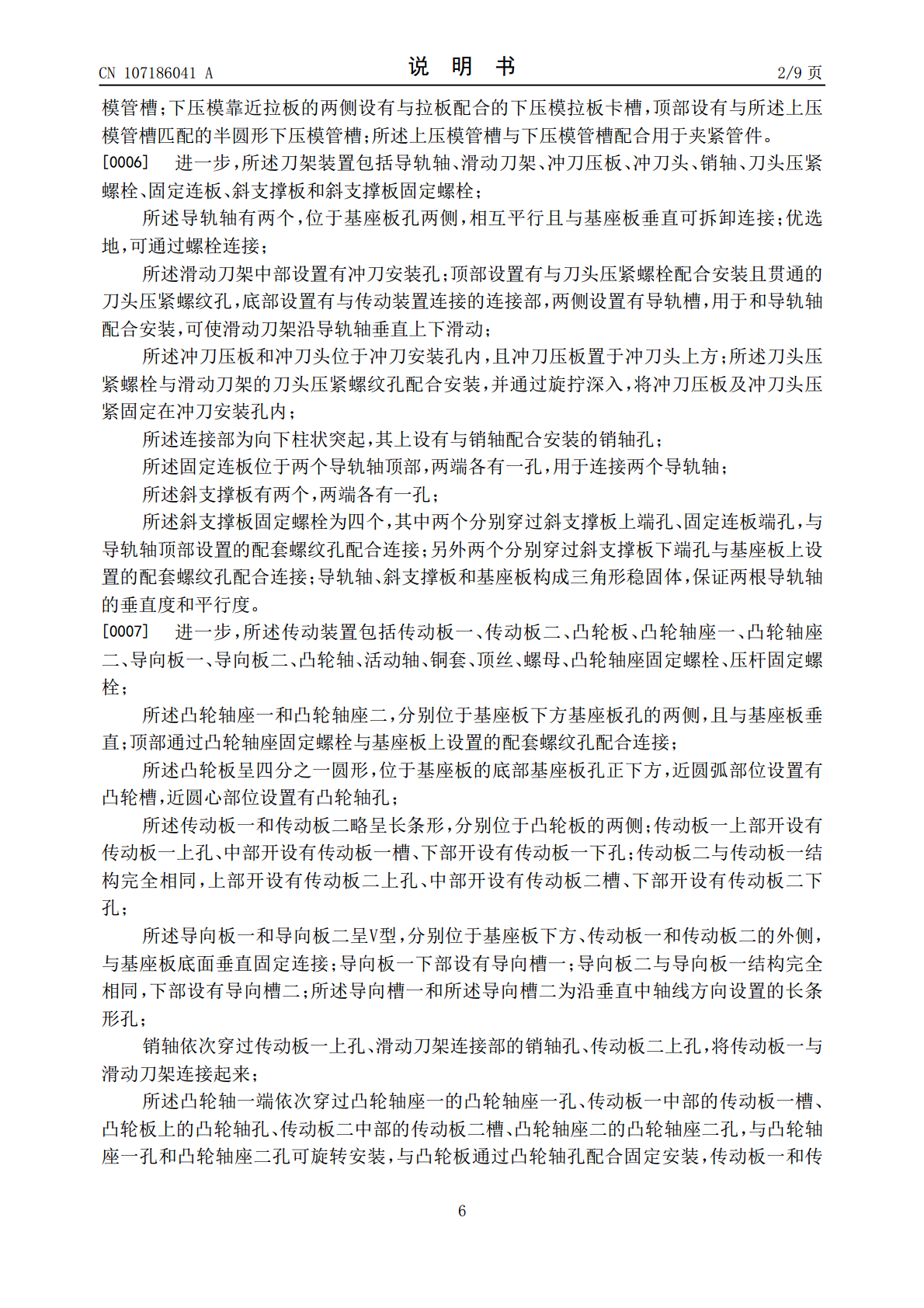

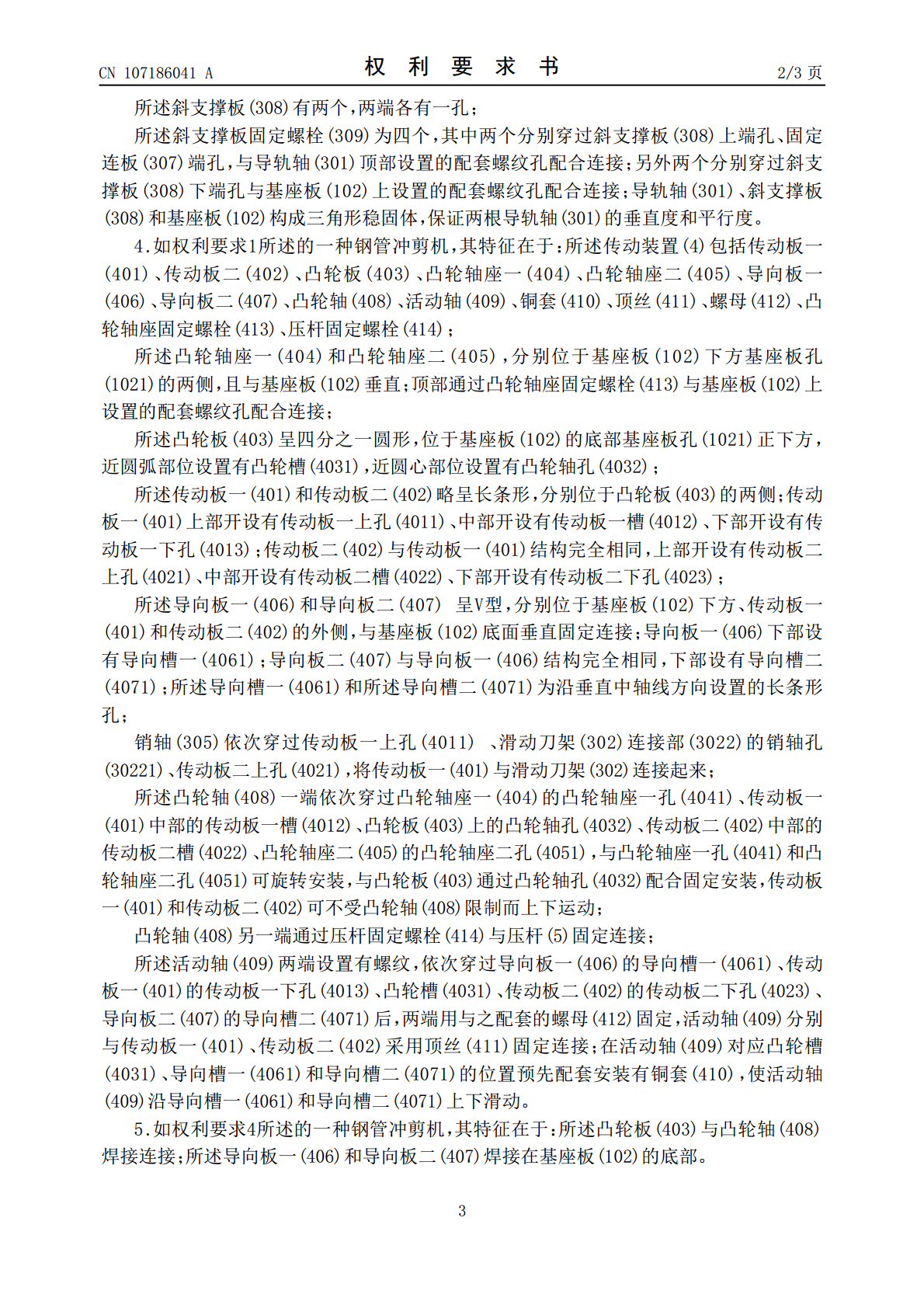

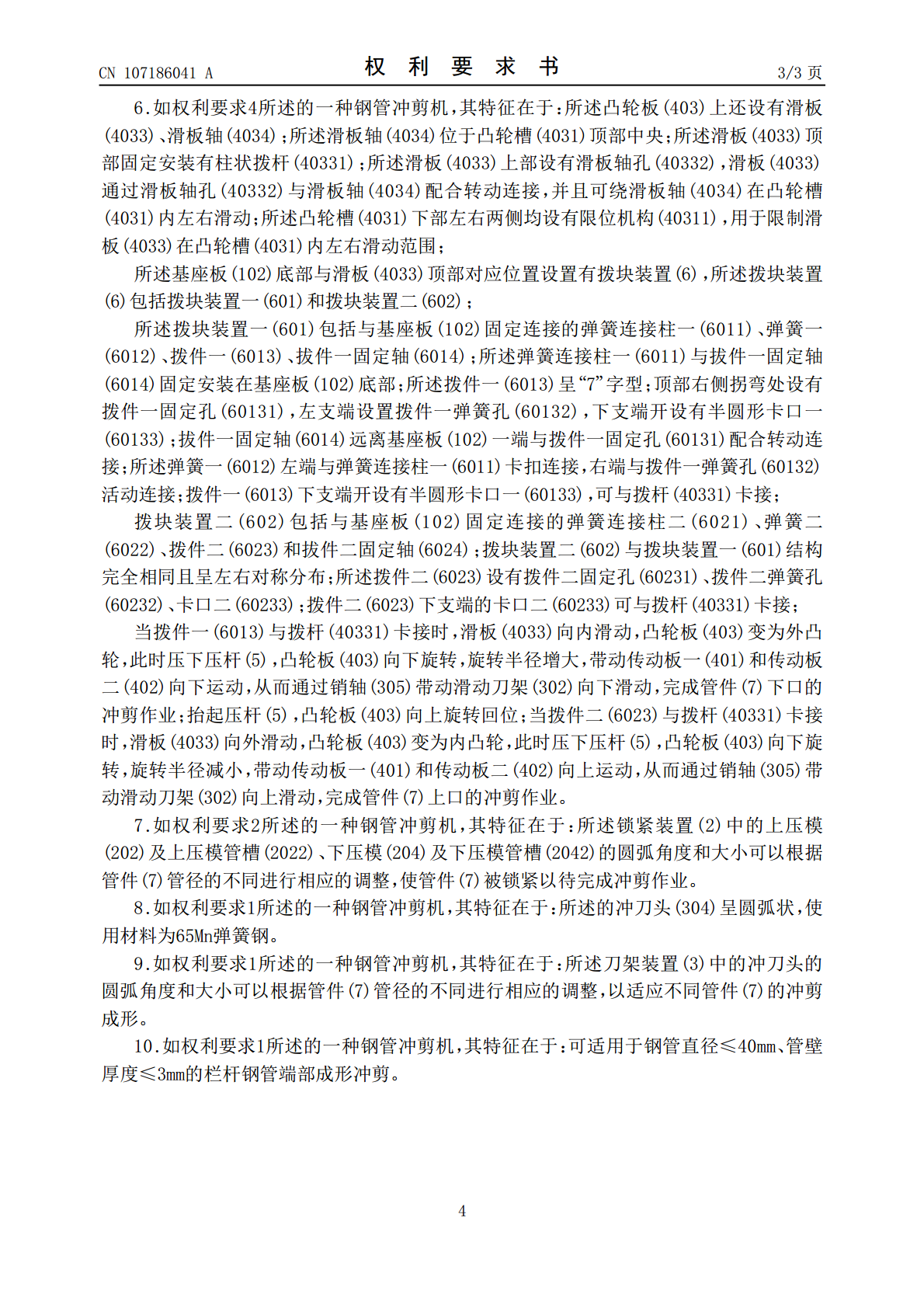

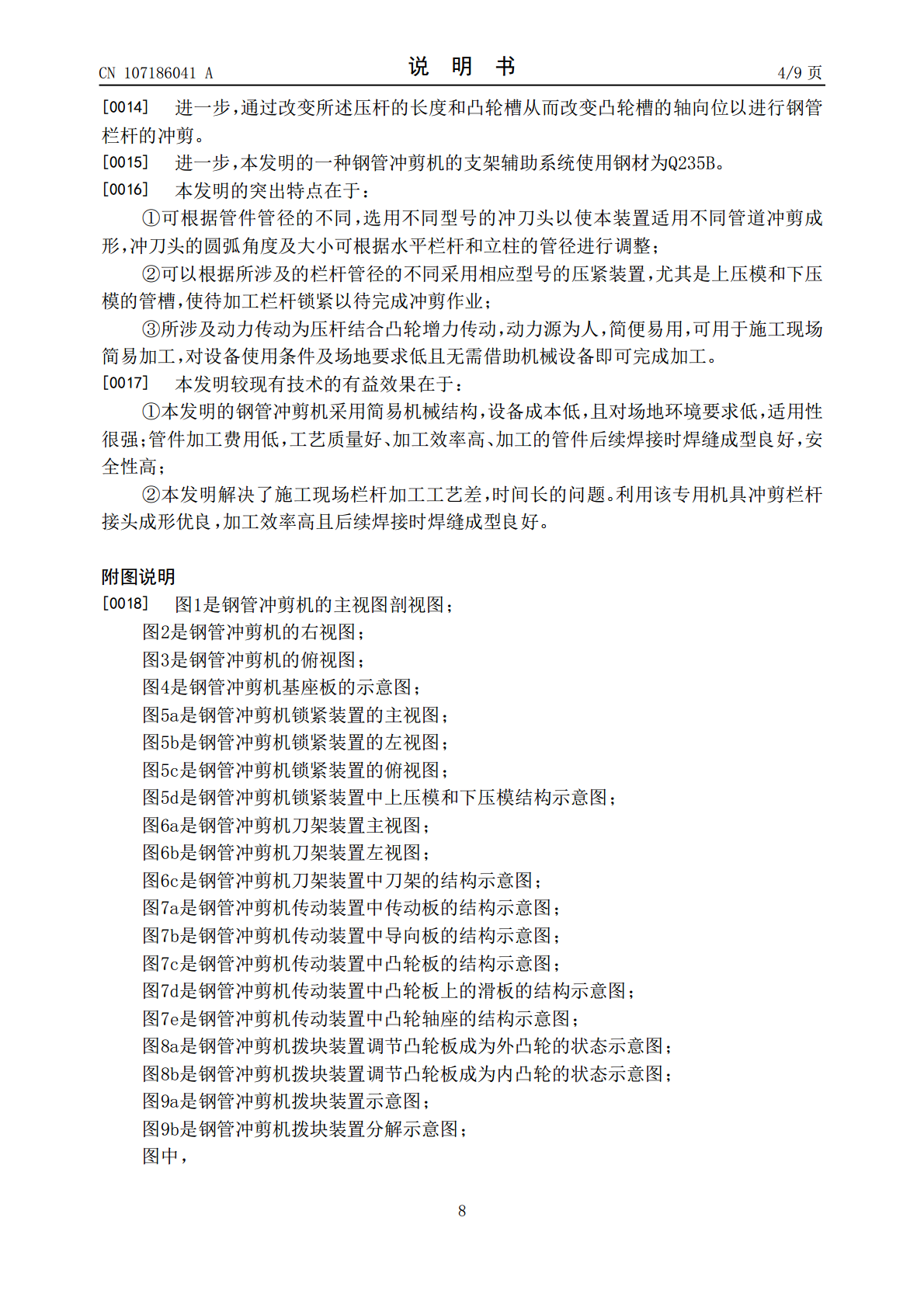

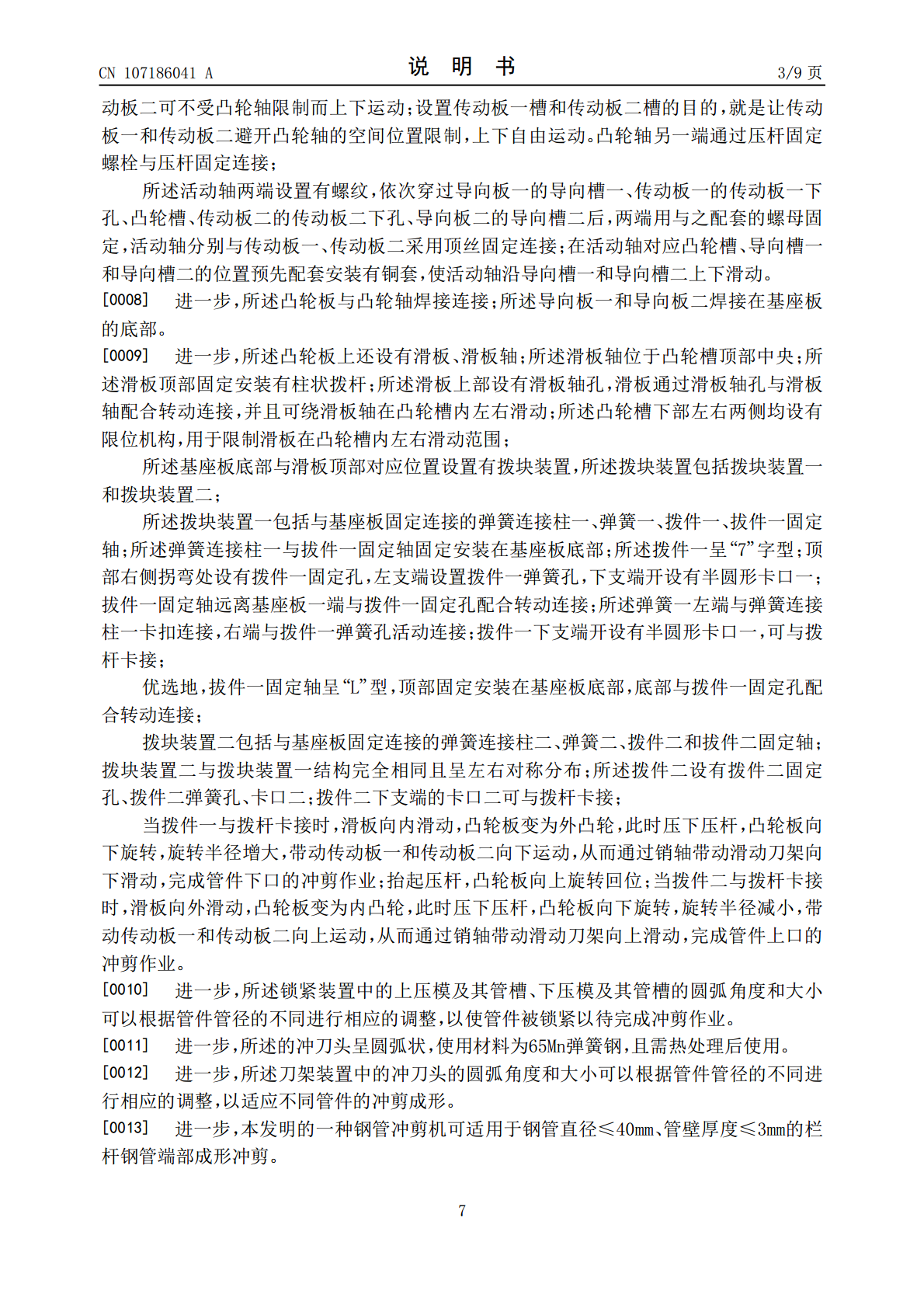

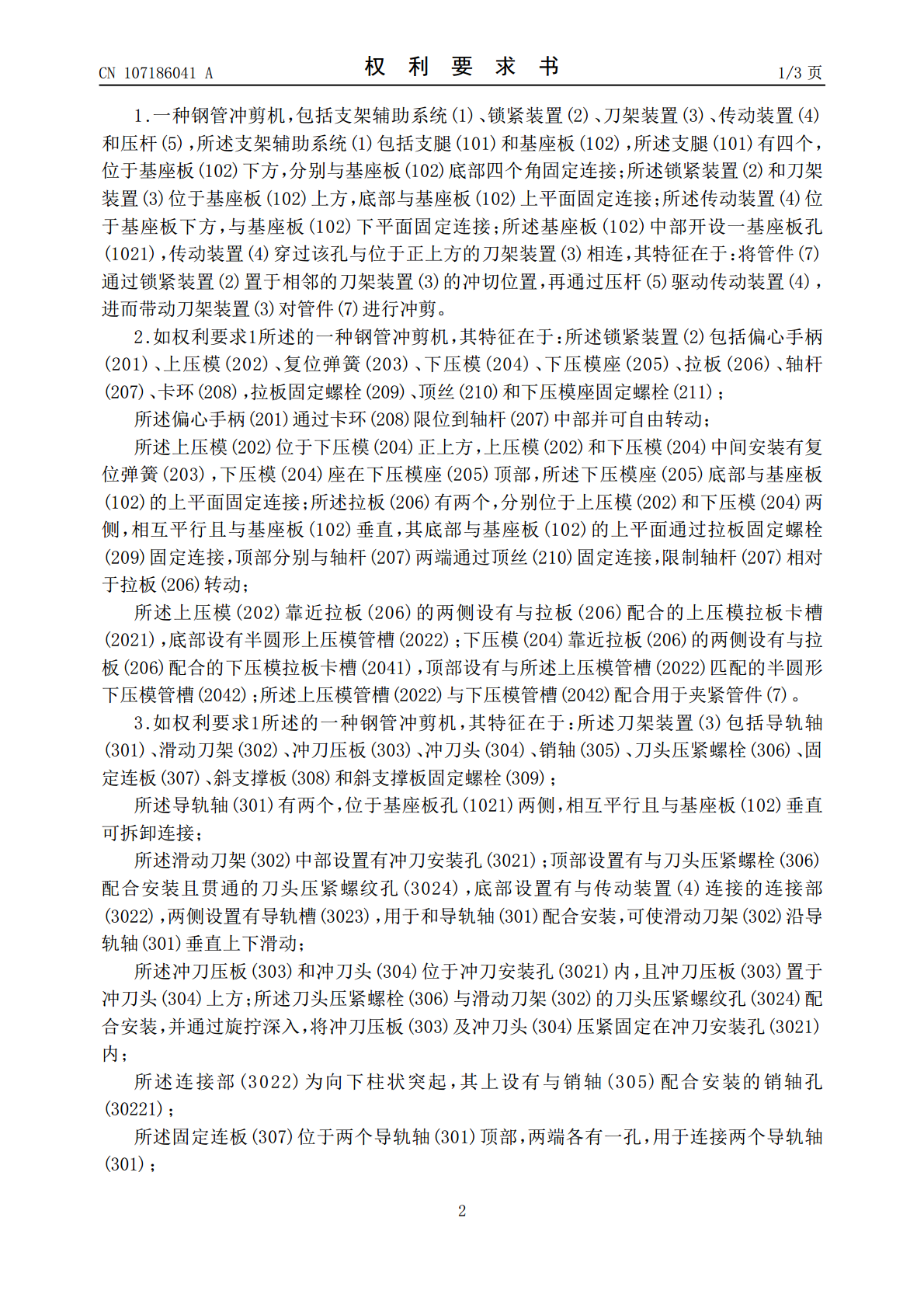

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107186041A(43)申请公布日2017.09.22(21)申请号201710435861.6(22)申请日2017.06.12(71)申请人山东电力基本建设总公司地址250001山东省济南市经十路10567号(72)发明人马刚王进刘立峰田野杜忠刘沅(74)专利代理机构北京中济纬天专利代理有限公司11429代理人丁建宝李艳萍(51)Int.Cl.B21D28/02(2006.01)B21D28/04(2006.01)B21D28/20(2006.01)权利要求书3页说明书9页附图14页(54)发明名称一种钢管冲剪机(57)摘要本发明涉及一种钢管冲剪机，尤其适用于电力、建筑工程建设梯子平台钢管栏杆T形接头中钢管端部加工，属于机械设备技术领域。本发明的钢管冲剪机，包括支架辅助系统(1)、锁紧装置(2)、刀架装置(3)、传动装置(4)、压杆(5)，可对管件(7)的侧管壁进行剪切。作为改进，还包括拨块装置(6)，通过拨块装置(601)将凸轮板(403)调成外凸轮，压下压杆(5)，带动凸轮板(403)旋转，通过活动轴(409)带动传动板(401)和传动板(402)运动，从而带动滑动刀架(302)向下运动，完成管件(7)下侧管壁的剪切；压杆(5)复位，通过拨块装置(602)将凸轮板(403)调成内凸轮，压下压杆(5)，完成管件(7)上侧管壁的剪切。本发明可完成多种管径的钢管端头冲剪作业，加工一次成型，可提高钢管栏杆T型接头组对效率及焊接质量。CN107186041ACN107186041A权利要求书1/3页1.一种钢管冲剪机，包括支架辅助系统(1)、锁紧装置(2)、刀架装置(3)、传动装置(4)和压杆(5)，所述支架辅助系统(1)包括支腿(101)和基座板(102)，所述支腿(101)有四个，位于基座板(102)下方，分别与基座板(102)底部四个角固定连接；所述锁紧装置(2)和刀架装置(3)位于基座板(102)上方，底部与基座板(102)上平面固定连接；所述传动装置(4)位于基座板下方，与基座板(102)下平面固定连接；所述基座板(102)中部开设一基座板孔(1021)，传动装置(4)穿过该孔与位于正上方的刀架装置(3)相连，其特征在于：将管件(7)通过锁紧装置(2)置于相邻的刀架装置(3)的冲切位置，再通过压杆(5)驱动传动装置(4)，进而带动刀架装置(3)对管件(7)进行冲剪。2.如权利要求1所述的一种钢管冲剪机，其特征在于：所述锁紧装置(2)包括偏心手柄(201)、上压模(202)、复位弹簧(203)、下压模(204)、下压模座(205)、拉板(206)、轴杆(207)、卡环(208)，拉板固定螺栓(209)、顶丝(210)和下压模座固定螺栓(211)；所述偏心手柄(201)通过卡环(208)限位到轴杆(207)中部并可自由转动；所述上压模(202)位于下压模(204)正上方，上压模(202)和下压模(204)中间安装有复位弹簧(203)，下压模(204)座在下压模座(205)顶部，所述下压模座(205)底部与基座板(102)的上平面固定连接；所述拉板(206)有两个，分别位于上压模(202)和下压模(204)两侧，相互平行且与基座板(102)垂直，其底部与基座板(102)的上平面通过拉板固定螺栓(209)固定连接，顶部分别与轴杆(207)两端通过顶丝(210)固定连接，限制轴杆(207)相对于拉板(206)转动；所述上压模(202)靠近拉板(206)的两侧设有与拉板(206)配合的上压模拉板卡槽(2021)，底部设有半圆形上压模管槽(2022)；下压模(204)靠近拉板(206)的两侧设有与拉板(206)配合的下压模拉板卡槽(2041)，顶部设有与所述上压模管槽(2022)匹配的半圆形下压模管槽(2042)；所述上压模管槽(2022)与下压模管槽(2042)配合用于夹紧管件(7)。3.如权利要求1所述的一种钢管冲剪机，其特征在于：所述刀架装置(3)包括导轨轴(301)、滑动刀架(302)、冲刀压板(303)、冲刀头(304)、销轴(305)、刀头压紧螺栓(306)、固定连板(307)、斜支撑板(308)和斜支撑板固定螺栓(309)；所述导轨轴(301)有两个，位于基座板孔(1021)两侧，相互平行且与基座板(102)垂直可拆卸连接；所述滑动刀架(302)中部设置有冲刀安装孔(3021)；顶部设置有与刀头压紧螺栓(306)配合安装且贯通的刀头压紧螺纹孔(3024)，底部设置有与传动装置(4)连接的连接部(3022)，两侧设置有导轨槽(3023)，用于和导轨轴(301)配合安装，可使滑动刀架(302)沿导轨轴(301)垂直上下滑动；所述冲刀压板(30
