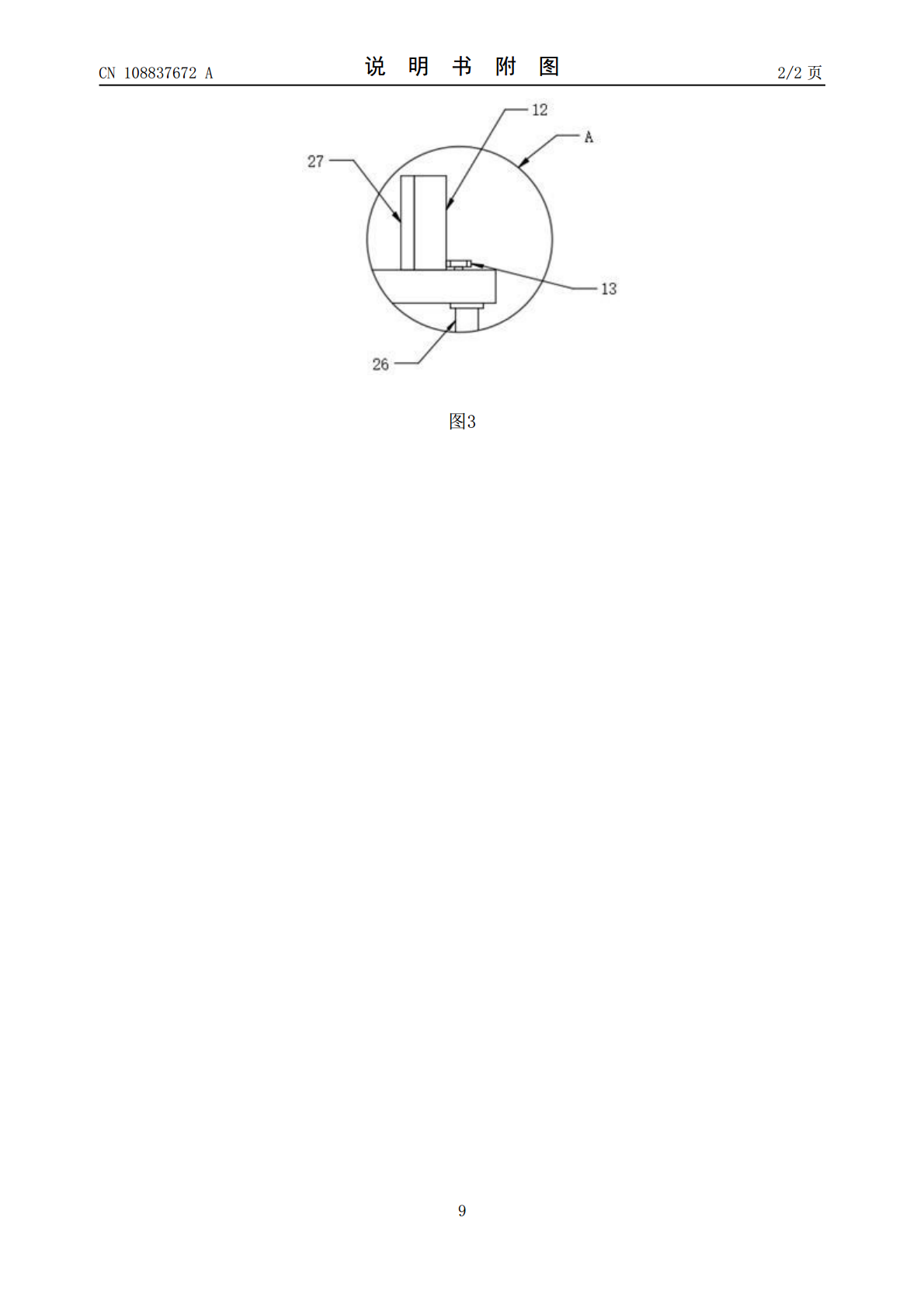

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108837672A(43)申请公布日2018.11.20(21)申请号201810597535.X(22)申请日2018.06.12(71)申请人郑琴英地址311400浙江省杭州市富阳区鹳山路15号雷讯科技(72)发明人郑琴英(51)Int.Cl.B01D53/26(2006.01)B01D53/04(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种生产羧基丁苯胶乳的除湿装置(57)摘要本发明公开了一种生产羧基丁苯胶乳的除湿装置，包括主体与支撑板，所述主体固定设置于支撑板上端面中部，所述支撑板下端面均匀固定设置有若干组支撑架，所述支撑架之间固定设置有固定杆，所述固定杆上通过螺钉安装有若干组液压缸，所述主体内部开设有除湿槽，所述主体外部在除湿槽开口一侧铰接有活动门，所述主体内部设置有活动板，所述活动板两侧端面上固定设置有限位滑块，所述主体两侧内壁上通过开设滑槽与限位滑块滑动连接，所述活动板上端面中央通过轴承安装有转轴，所述活动板下端面中部通过支撑座安装有电机。本发明具有较高的使用灵活性与实用性，在达到可调节除湿效果的同时处理了废气且利用回流管减少了热量的散失，节约能源。CN108837672ACN108837672A权利要求书1/2页1.一种生产羧基丁苯胶乳的除湿装置，包括主体（1）与支撑板（2），其特征在于：所述主体（1）固定设置于支撑板（2）上端面中部，所述支撑板（2）下端面均匀固定设置有若干组支撑架（3），所述支撑架（3）之间固定设置有固定杆（4），所述固定杆（4）上通过螺钉安装有若干组液压缸（5），所述主体（1）内部开设有除湿槽（6），所述主体（1）外部在除湿槽（6）开口一侧铰接有活动门（7），所述主体（1）内部设置有活动板（8），所述活动板（8）两侧端面上固定设置有限位滑块（9），所述主体（1）两侧内壁上通过开设滑槽与限位滑块（9）滑动连接，所述活动板（8）上端面中央通过轴承安装有转轴，所述活动板（8）下端面中部通过支撑座安装有电机（10），所述电机（10）的输出端通过联轴器与转轴下端连接，所述转轴上端固定设置有旋转座（11），所述旋转座（11）上端面两侧通过开设滑槽滑动设置有活动夹板（12），所述活动夹板（12）远离旋转座（11）中央一侧在旋转座（11）上设置有限位螺钉（13），所述支撑板（2）上端面在主体（1）一侧固定设置有暖风机（14），所述暖风机（14）的进风口连接有进风管（15），所述暖风机（14）的出风口连接有导风管（16），所述导风管（16）上端穿过主体（1）在主体（1）远离暖风机（14）一侧上端连接有吸附箱（17），所述主体（1）内部的导风管（16）下端开设有若干组加热口（18），所述吸附箱（17）内填充有活性炭（19），所述吸附箱（17）一侧连接有回流管（20），所述回流管（20）上端一侧连通有排气管（21），所述排气管（21）上安装有第一气阀（22），所述回流管（20）远离吸附箱（17）一端与进风管（15）上端连通，所述回流管（20）靠近进风管（15）一端安装有第二气阀（23）。2.根据权利要求1所述的一种生产羧基丁苯胶乳的除湿装置，其特征在于：所述支撑架（3）的数量至少为三个，所述支撑架（3）为金属制品，所述固定杆（4）紧固焊接于支撑架（3）之间。3.根据权利要求1所述的一种生产羧基丁苯胶乳的除湿装置，其特征在于：所述活动门（7）的尺寸大于除湿槽（6）开口的尺寸，所述活动门（7）的数量为一对，所述活动门（7）之间通过门扣配合连接，所述活动门（7）上通过螺钉安装有把手（24）。4.根据权利要求1所述的一种生产羧基丁苯胶乳的除湿装置，其特征在于：所述限位滑块（9）通过螺钉紧固设置于活动板（8）上，所述限位滑块（9）下端面设置有第一保护垫（25）。5.根据权利要求1所述的一种生产羧基丁苯胶乳的除湿装置，其特征在于：所述旋转座（11）下端面两侧固定设置有旋转支撑杆（26），所述活动板（8）上端面开设有与旋转支撑杆（26）相配合的环形旋转槽。6.根据权利要求1所述的一种生产羧基丁苯胶乳的除湿装置，其特征在于：所述活动夹板（12）靠近旋转座（11）中部一侧通过螺钉安装有第二保护垫（27），所述第二保护垫（27）的尺寸与活动夹板（12）的侧端面尺寸相同。7.根据权利要求1所述的一种生产羧基丁苯胶乳的除湿装置，其特征在于：所述暖风机（14）通过螺钉与安装座紧固设置于支撑板（2）上端面一侧，所述暖风机（14）与主体（1）间的水平距离为5-10cm。8.根据权利要求1所述的一种生产羧基丁苯胶乳的除湿装置，其特征在于：所述导风管（16）上端设置于主体（1）上端，所述导风管（16）上加热口（18）的数量至少为一个。9.根据
