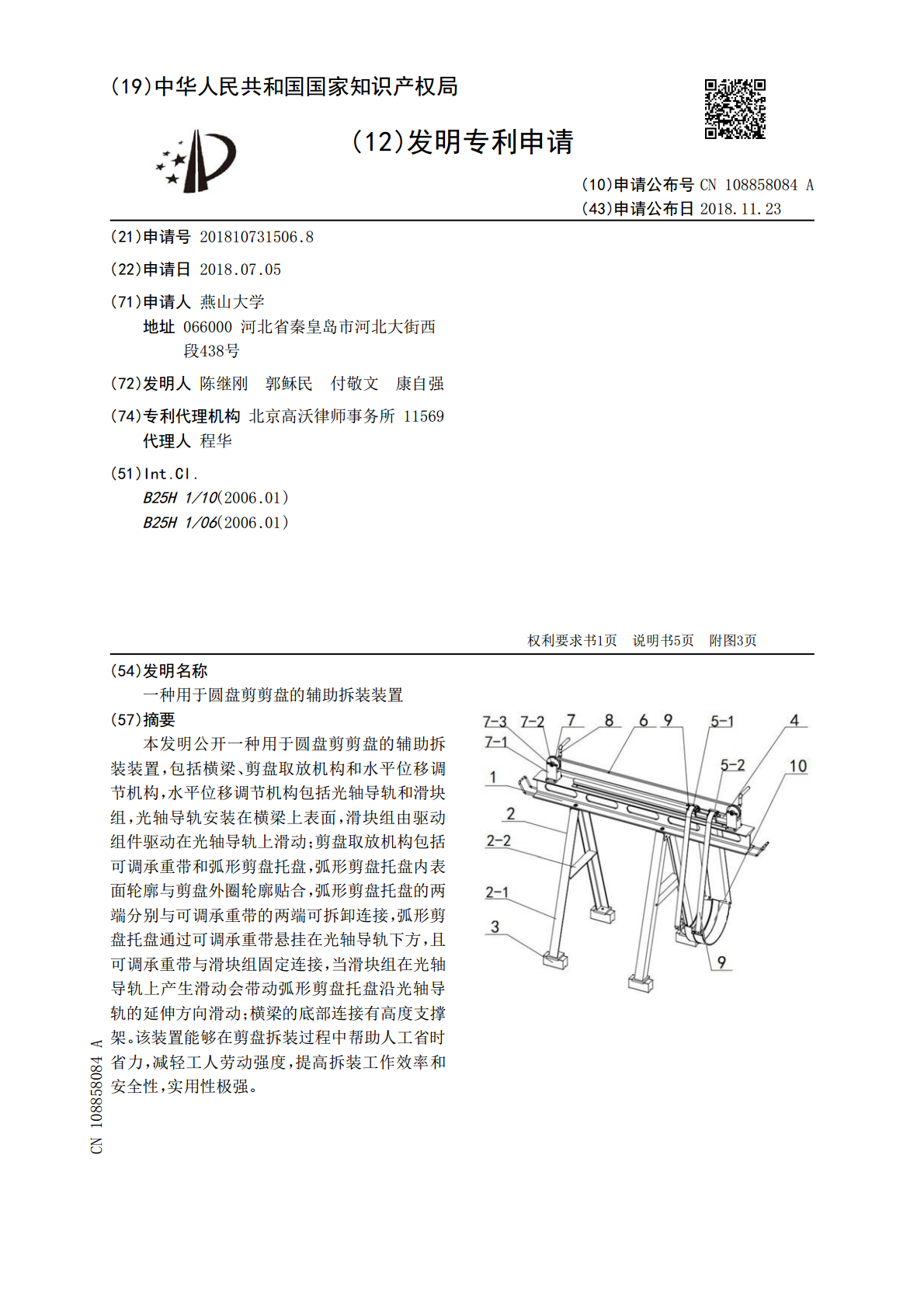

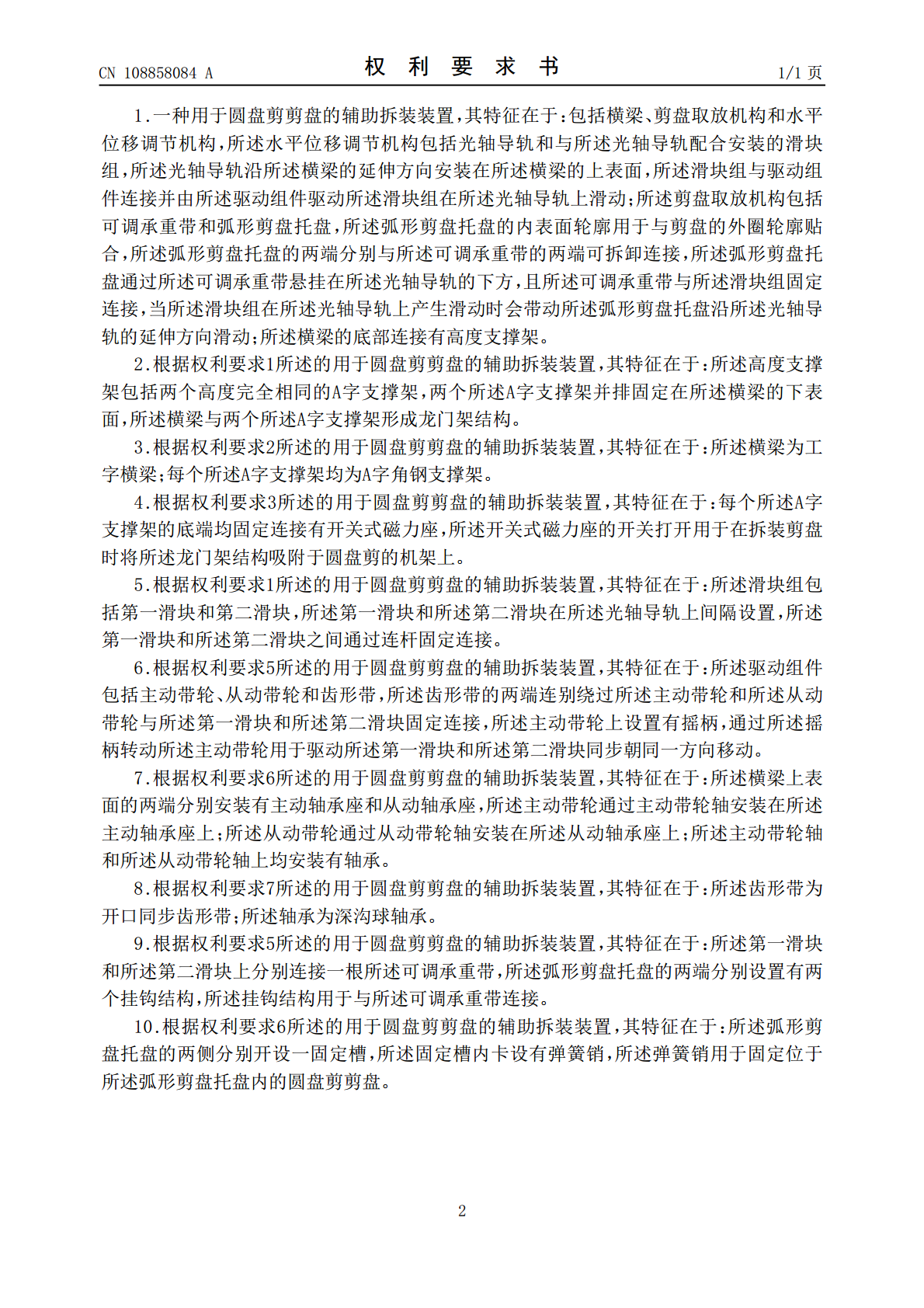

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108858084A(43)申请公布日2018.11.23(21)申请号201810731506.8(22)申请日2018.07.05(71)申请人燕山大学地址066000河北省秦皇岛市河北大街西段438号(72)发明人陈继刚郭稣民付敬文康自强(74)专利代理机构北京高沃律师事务所11569代理人程华(51)Int.Cl.B25H1/10(2006.01)B25H1/06(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种用于圆盘剪剪盘的辅助拆装装置(57)摘要本发明公开一种用于圆盘剪剪盘的辅助拆装装置，包括横梁、剪盘取放机构和水平位移调节机构，水平位移调节机构包括光轴导轨和滑块组，光轴导轨安装在横梁上表面，滑块组由驱动组件驱动在光轴导轨上滑动；剪盘取放机构包括可调承重带和弧形剪盘托盘，弧形剪盘托盘内表面轮廓与剪盘外圈轮廓贴合，弧形剪盘托盘的两端分别与可调承重带的两端可拆卸连接，弧形剪盘托盘通过可调承重带悬挂在光轴导轨下方，且可调承重带与滑块组固定连接，当滑块组在光轴导轨上产生滑动会带动弧形剪盘托盘沿光轴导轨的延伸方向滑动；横梁的底部连接有高度支撑架。该装置能够在剪盘拆装过程中帮助人工省时省力，减轻工人劳动强度，提高拆装工作效率和安全性，实用性极强。CN108858084ACN108858084A权利要求书1/1页1.一种用于圆盘剪剪盘的辅助拆装装置，其特征在于：包括横梁、剪盘取放机构和水平位移调节机构，所述水平位移调节机构包括光轴导轨和与所述光轴导轨配合安装的滑块组，所述光轴导轨沿所述横梁的延伸方向安装在所述横梁的上表面，所述滑块组与驱动组件连接并由所述驱动组件驱动所述滑块组在所述光轴导轨上滑动；所述剪盘取放机构包括可调承重带和弧形剪盘托盘，所述弧形剪盘托盘的内表面轮廓用于与剪盘的外圈轮廓贴合，所述弧形剪盘托盘的两端分别与所述可调承重带的两端可拆卸连接，所述弧形剪盘托盘通过所述可调承重带悬挂在所述光轴导轨的下方，且所述可调承重带与所述滑块组固定连接，当所述滑块组在所述光轴导轨上产生滑动时会带动所述弧形剪盘托盘沿所述光轴导轨的延伸方向滑动；所述横梁的底部连接有高度支撑架。2.根据权利要求1所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述高度支撑架包括两个高度完全相同的A字支撑架，两个所述A字支撑架并排固定在所述横梁的下表面，所述横梁与两个所述A字支撑架形成龙门架结构。3.根据权利要求2所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述横梁为工字横梁；每个所述A字支撑架均为A字角钢支撑架。4.根据权利要求3所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：每个所述A字支撑架的底端均固定连接有开关式磁力座，所述开关式磁力座的开关打开用于在拆装剪盘时将所述龙门架结构吸附于圆盘剪的机架上。5.根据权利要求1所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述滑块组包括第一滑块和第二滑块，所述第一滑块和所述第二滑块在所述光轴导轨上间隔设置，所述第一滑块和所述第二滑块之间通过连杆固定连接。6.根据权利要求5所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述驱动组件包括主动带轮、从动带轮和齿形带，所述齿形带的两端连别绕过所述主动带轮和所述从动带轮与所述第一滑块和所述第二滑块固定连接，所述主动带轮上设置有摇柄，通过所述摇柄转动所述主动带轮用于驱动所述第一滑块和所述第二滑块同步朝同一方向移动。7.根据权利要求6所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述横梁上表面的两端分别安装有主动轴承座和从动轴承座，所述主动带轮通过主动带轮轴安装在所述主动轴承座上；所述从动带轮通过从动带轮轴安装在所述从动轴承座上；所述主动带轮轴和所述从动带轮轴上均安装有轴承。8.根据权利要求7所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述齿形带为开口同步齿形带；所述轴承为深沟球轴承。9.根据权利要求5所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述第一滑块和所述第二滑块上分别连接一根所述可调承重带，所述弧形剪盘托盘的两端分别设置有两个挂钩结构，所述挂钩结构用于与所述可调承重带连接。10.根据权利要求6所述的用于圆盘剪剪盘的辅助拆装装置，其特征在于：所述弧形剪盘托盘的两侧分别开设一固定槽，所述固定槽内卡设有弹簧销，所述弹簧销用于固定位于所述弧形剪盘托盘内的圆盘剪剪盘。2CN108858084A说明书1/5页一种用于圆盘剪剪盘的辅助拆装装置技术领域[0001]本发明涉及一种钢板生产线中圆盘剪的辅助装置，特别是涉及一种用于圆盘剪剪盘的辅助拆装装置。背景技术[0002]在钢板两侧，圆盘剪的两对圆盘剪上下剪盘，剪切钢板边部，实现在钢板或薄带卷自动化生产线上的钢板定宽
