一种半固态挤压过共晶高铬板锤.pdf

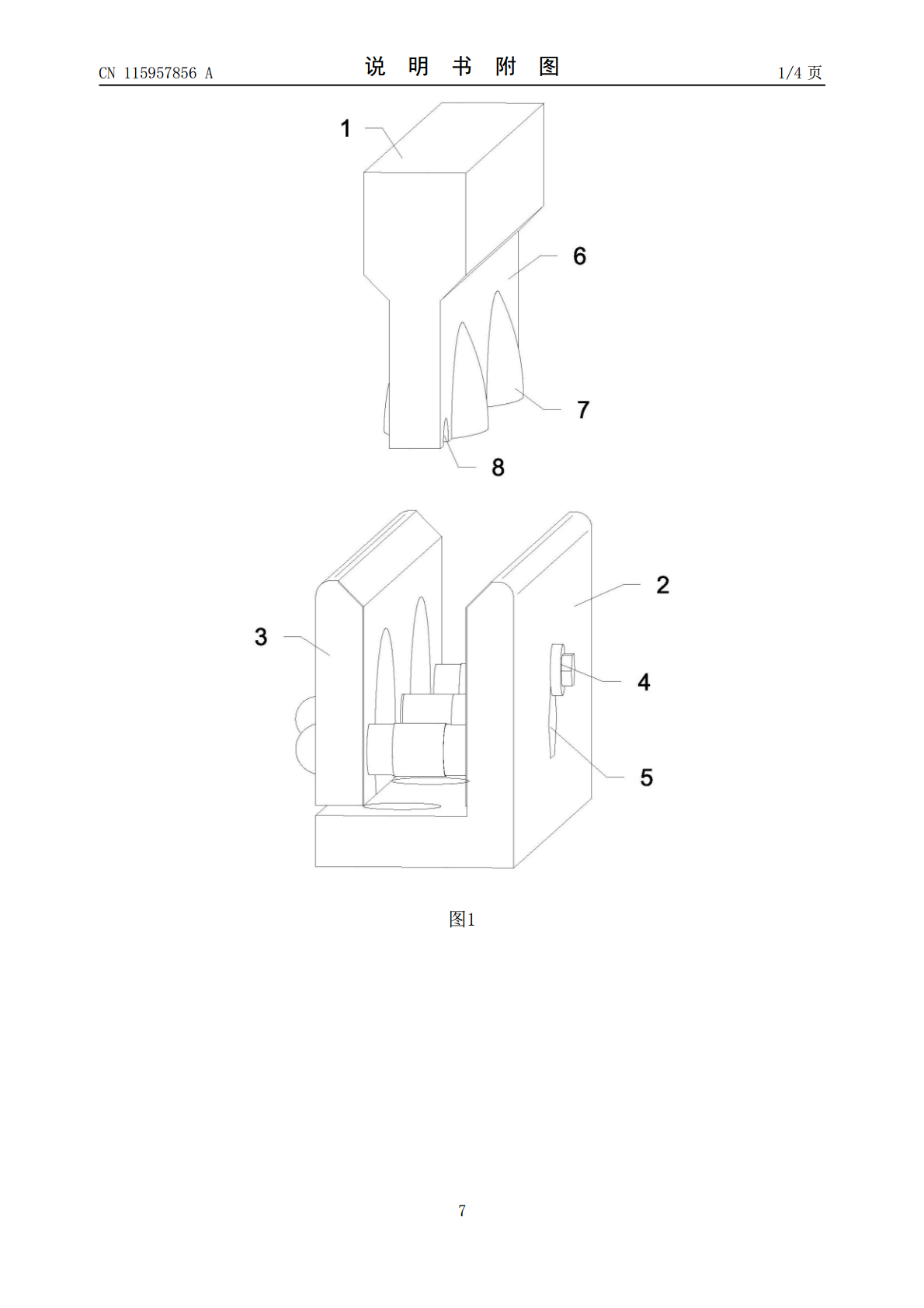

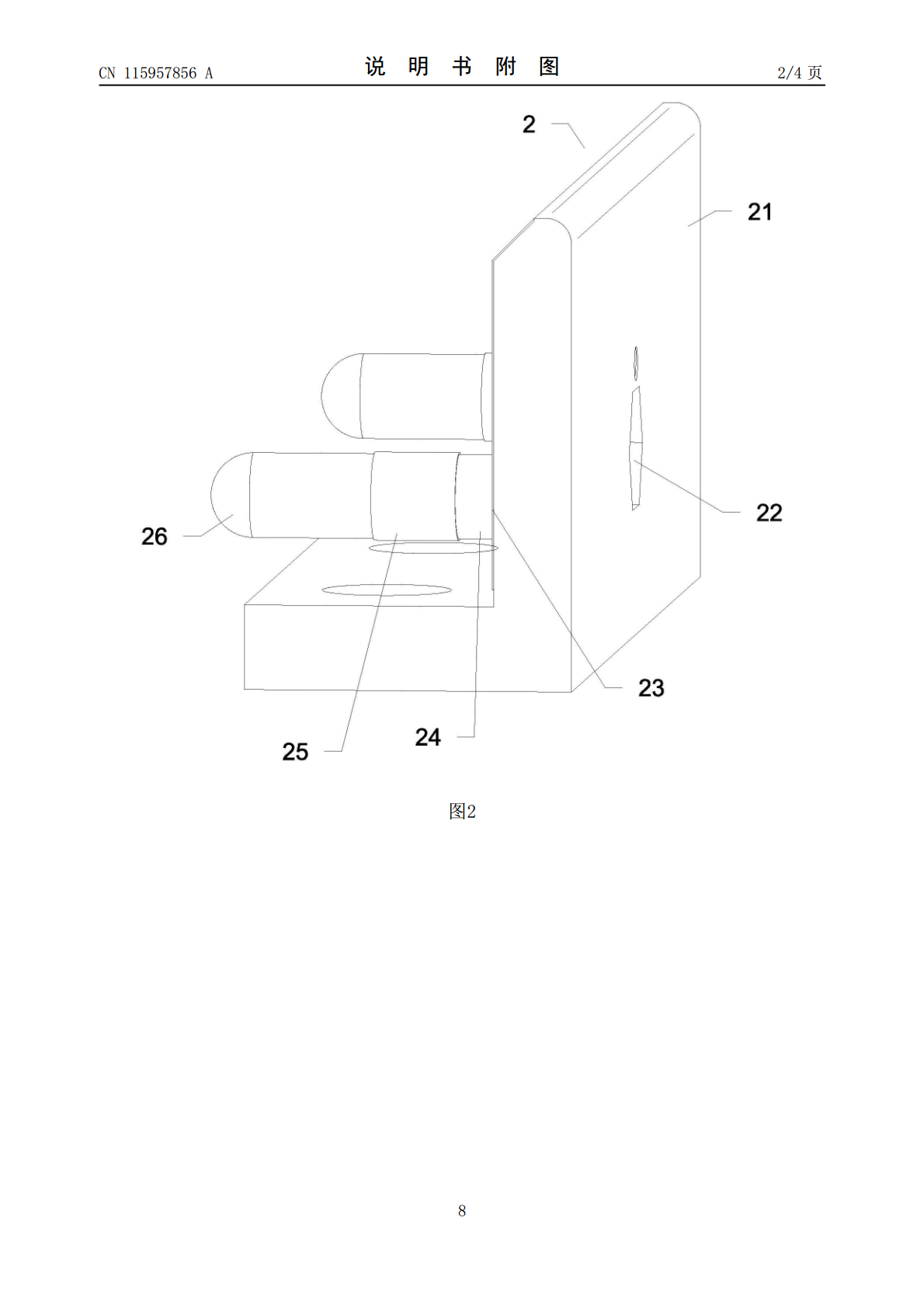

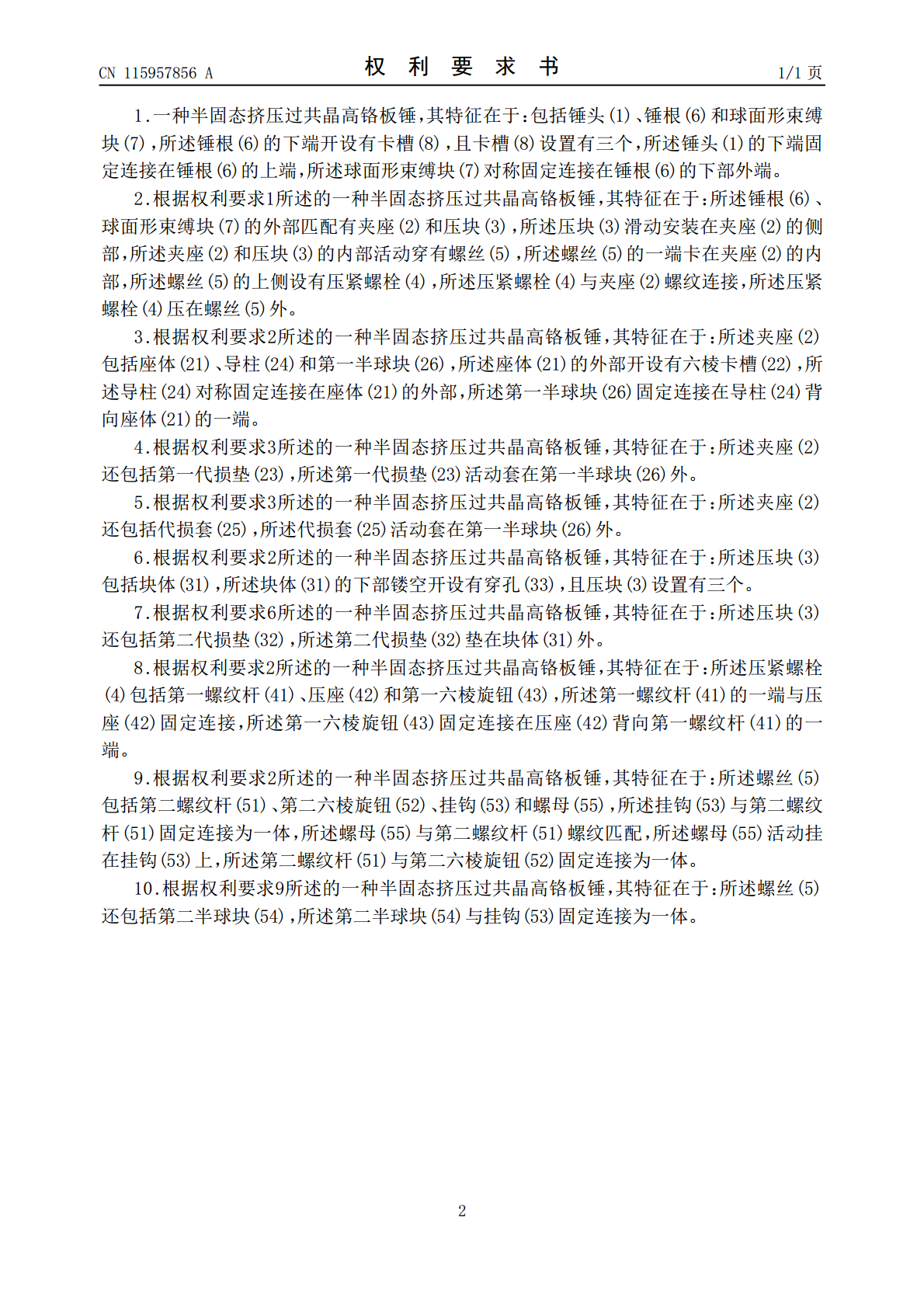

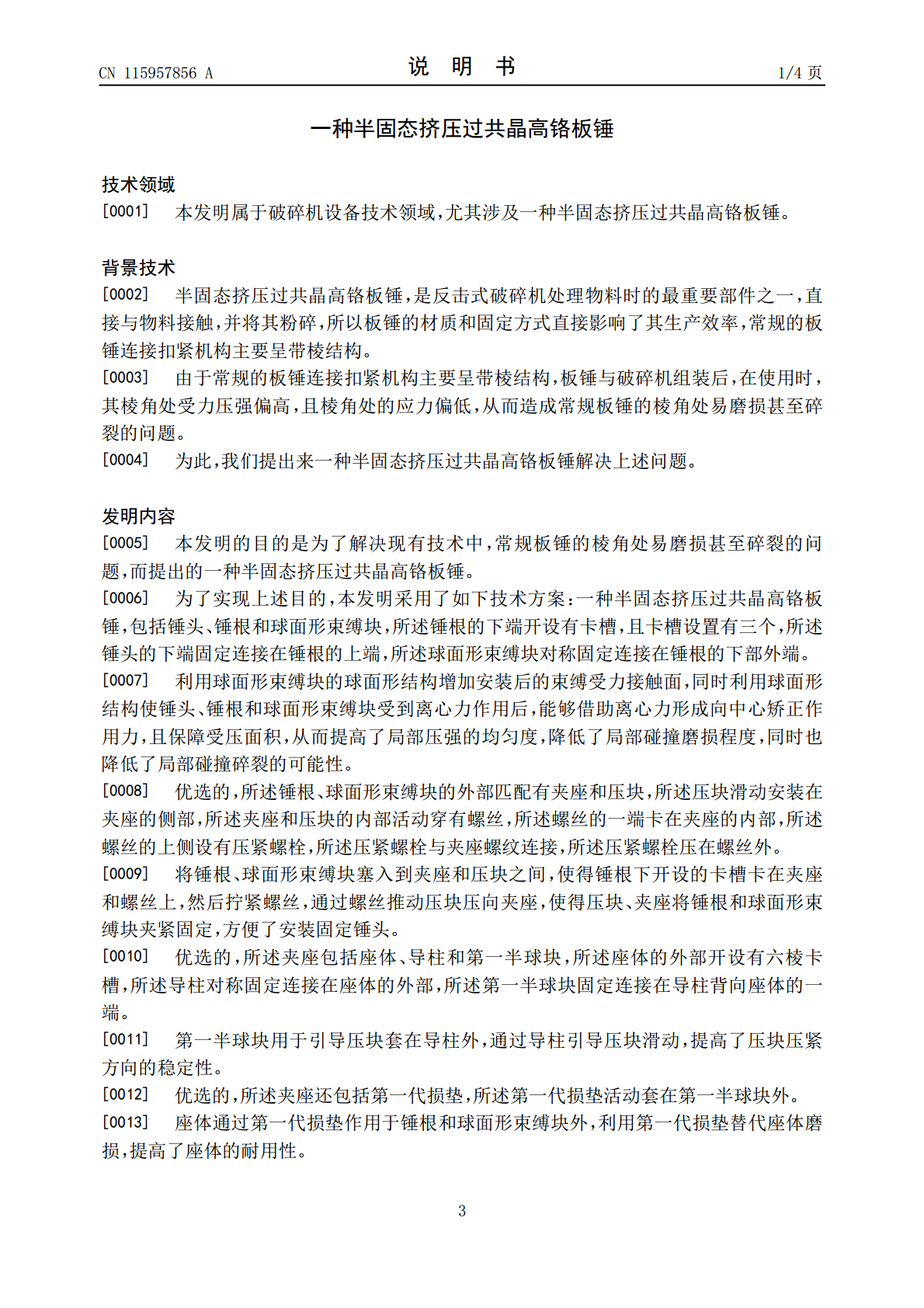

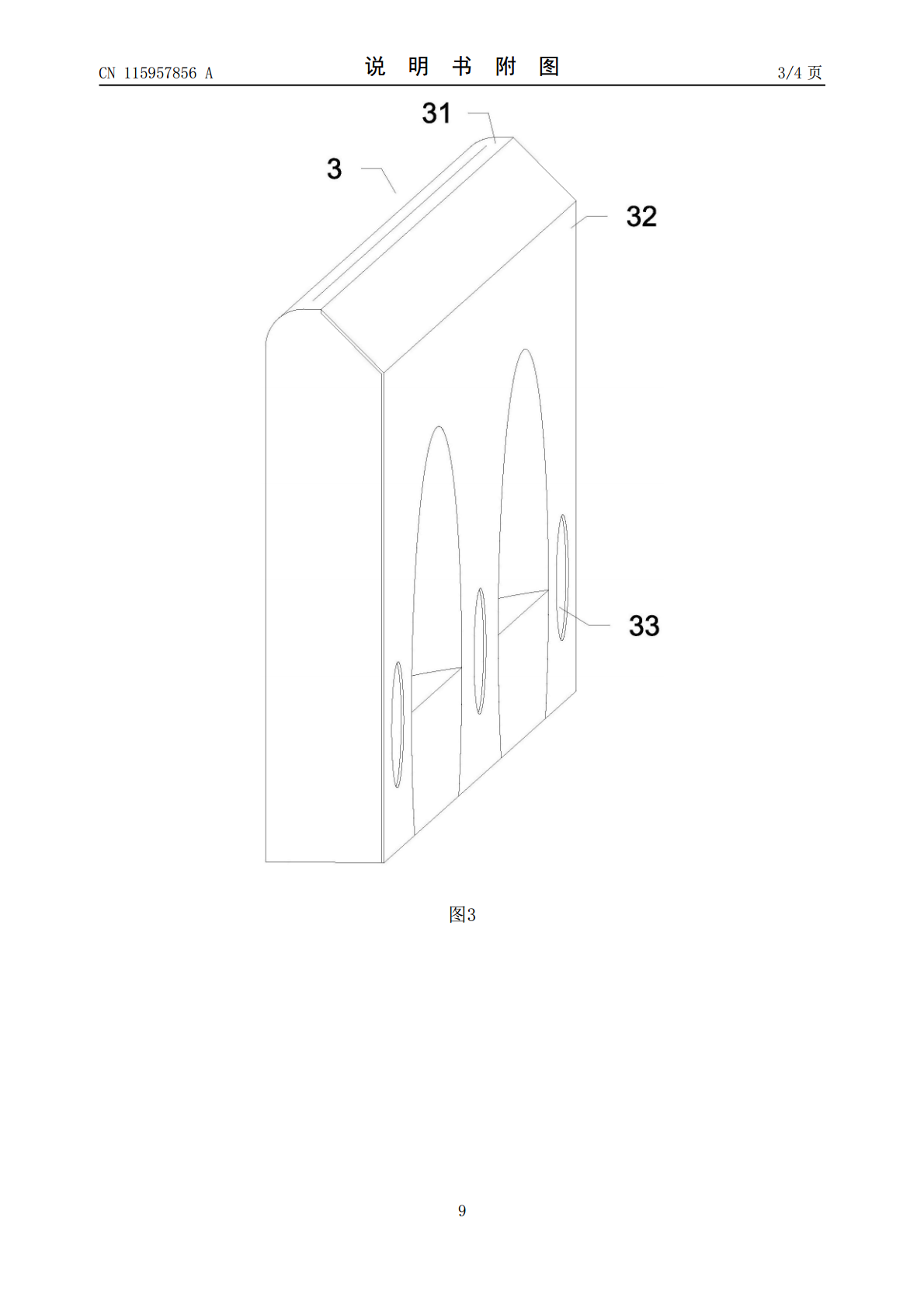

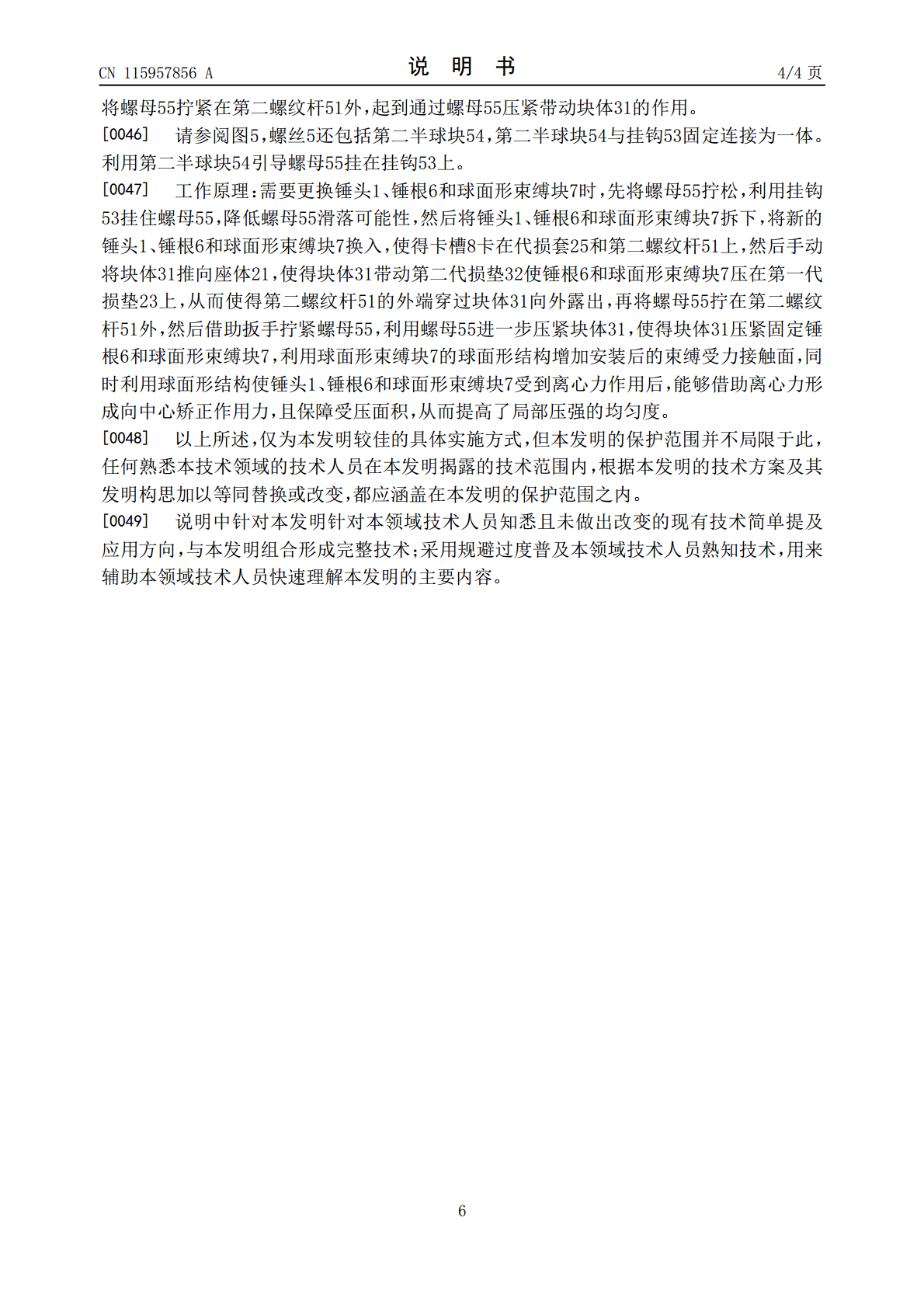

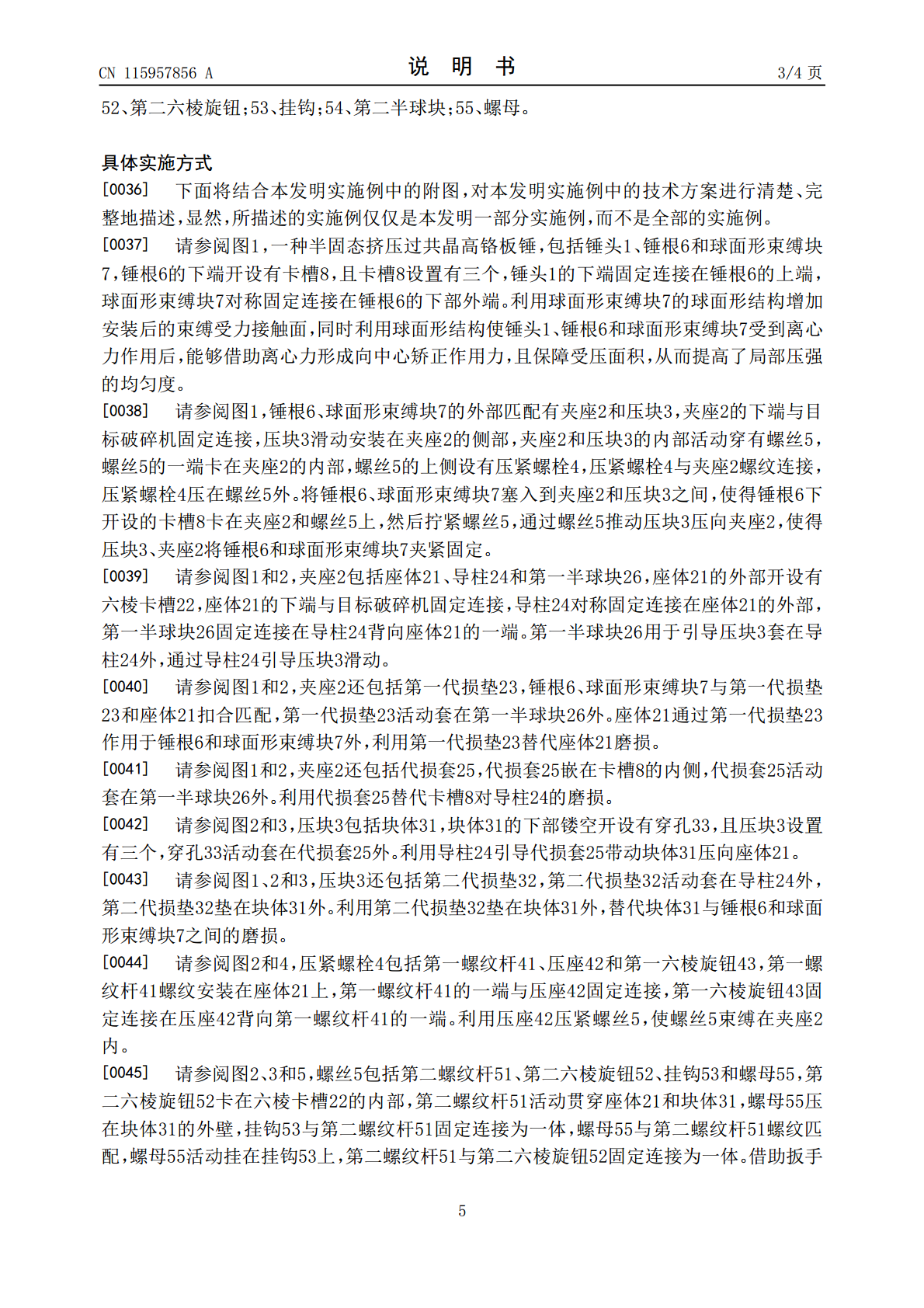

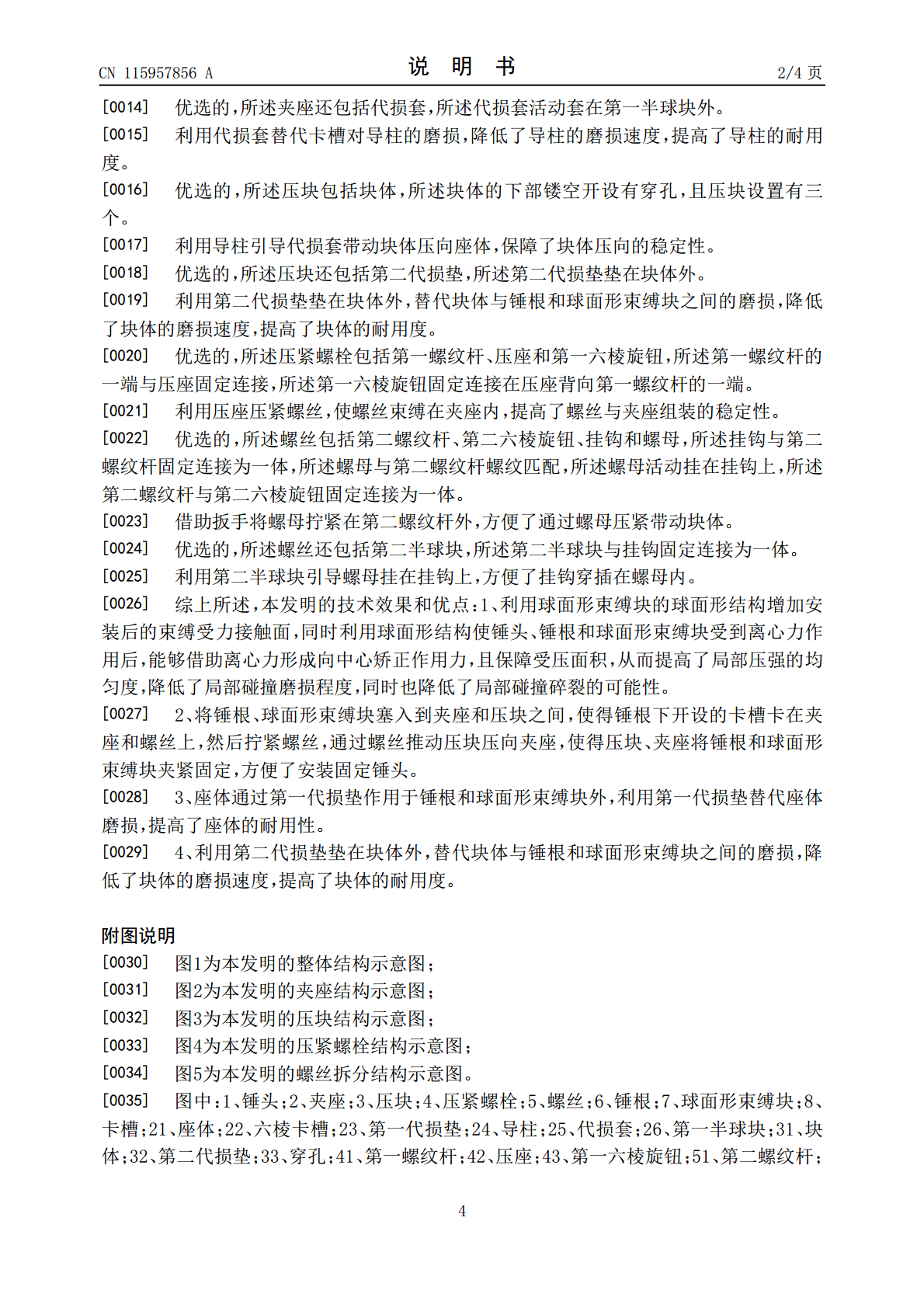

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115957856A(43)申请公布日2023.04.14(21)申请号202211304874.7(22)申请日2022.10.24(71)申请人南通山通路桥机械设备有限公司地址226100江苏省南通市海门市余东镇凤城路888号(72)发明人袁双峰陈云孙勇(74)专利代理机构南通云创慧泉专利代理事务所(普通合伙)32585专利代理师邵永永(51)Int.Cl.B02C13/28(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种半固态挤压过共晶高铬板锤(57)摘要本发明属于破碎机设备技术领域，公开了一种半固态挤压过共晶高铬板锤，包括锤头、锤根和球面形束缚块，所述锤根的下端开设有卡槽，且卡槽设置有三个，所述锤头的下端固定连接在锤根的上端，所述球面形束缚块对称固定连接在锤根的下部外端，所述锤根、球面形束缚块的外部匹配有夹座和压块，所述压块滑动安装在夹座的侧部。本发明利用球面形束缚块的球面形结构增加安装后的束缚受力接触面，同时利用球面形结构使锤头、锤根和球面形束缚块受到离心力作用后，能够借助离心力形成向中心矫正作用力，且保障受压面积，从而提高了局部压强的均匀度，降低了局部碰撞磨损程度，同时也降低了局部碰撞碎裂的可能性。CN115957856ACN115957856A权利要求书1/1页1.一种半固态挤压过共晶高铬板锤，其特征在于：包括锤头(1)、锤根(6)和球面形束缚块(7)，所述锤根(6)的下端开设有卡槽(8)，且卡槽(8)设置有三个，所述锤头(1)的下端固定连接在锤根(6)的上端，所述球面形束缚块(7)对称固定连接在锤根(6)的下部外端。2.根据权利要求1所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述锤根(6)、球面形束缚块(7)的外部匹配有夹座(2)和压块(3)，所述压块(3)滑动安装在夹座(2)的侧部，所述夹座(2)和压块(3)的内部活动穿有螺丝(5)，所述螺丝(5)的一端卡在夹座(2)的内部，所述螺丝(5)的上侧设有压紧螺栓(4)，所述压紧螺栓(4)与夹座(2)螺纹连接，所述压紧螺栓(4)压在螺丝(5)外。3.根据权利要求2所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述夹座(2)包括座体(21)、导柱(24)和第一半球块(26)，所述座体(21)的外部开设有六棱卡槽(22)，所述导柱(24)对称固定连接在座体(21)的外部，所述第一半球块(26)固定连接在导柱(24)背向座体(21)的一端。4.根据权利要求3所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述夹座(2)还包括第一代损垫(23)，所述第一代损垫(23)活动套在第一半球块(26)外。5.根据权利要求3所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述夹座(2)还包括代损套(25)，所述代损套(25)活动套在第一半球块(26)外。6.根据权利要求2所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述压块(3)包括块体(31)，所述块体(31)的下部镂空开设有穿孔(33)，且压块(3)设置有三个。7.根据权利要求6所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述压块(3)还包括第二代损垫(32)，所述第二代损垫(32)垫在块体(31)外。8.根据权利要求2所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述压紧螺栓(4)包括第一螺纹杆(41)、压座(42)和第一六棱旋钮(43)，所述第一螺纹杆(41)的一端与压座(42)固定连接，所述第一六棱旋钮(43)固定连接在压座(42)背向第一螺纹杆(41)的一端。9.根据权利要求2所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述螺丝(5)包括第二螺纹杆(51)、第二六棱旋钮(52)、挂钩(53)和螺母(55)，所述挂钩(53)与第二螺纹杆(51)固定连接为一体，所述螺母(55)与第二螺纹杆(51)螺纹匹配，所述螺母(55)活动挂在挂钩(53)上，所述第二螺纹杆(51)与第二六棱旋钮(52)固定连接为一体。10.根据权利要求9所述的一种半固态挤压过共晶高铬板锤，其特征在于：所述螺丝(5)还包括第二半球块(54)，所述第二半球块(54)与挂钩(53)固定连接为一体。2CN115957856A说明书1/4页一种半固态挤压过共晶高铬板锤技术领域[0001]本发明属于破碎机设备技术领域，尤其涉及一种半固态挤压过共晶高铬板锤。背景技术[0002]半固态挤压过共晶高铬板锤，是反击式破碎机处理物料时的最重要部件之一，直接与物料接触，并将其粉碎，所以板锤的材质和固定方式直接影响了其生产效率，常规的板锤连接扣紧机构主要呈带棱结构。[0003]由于常规的板锤连接扣紧机构主要呈带棱结构，板锤与破碎机组装后，在使用时，其棱角处受力压强偏高，且棱角
