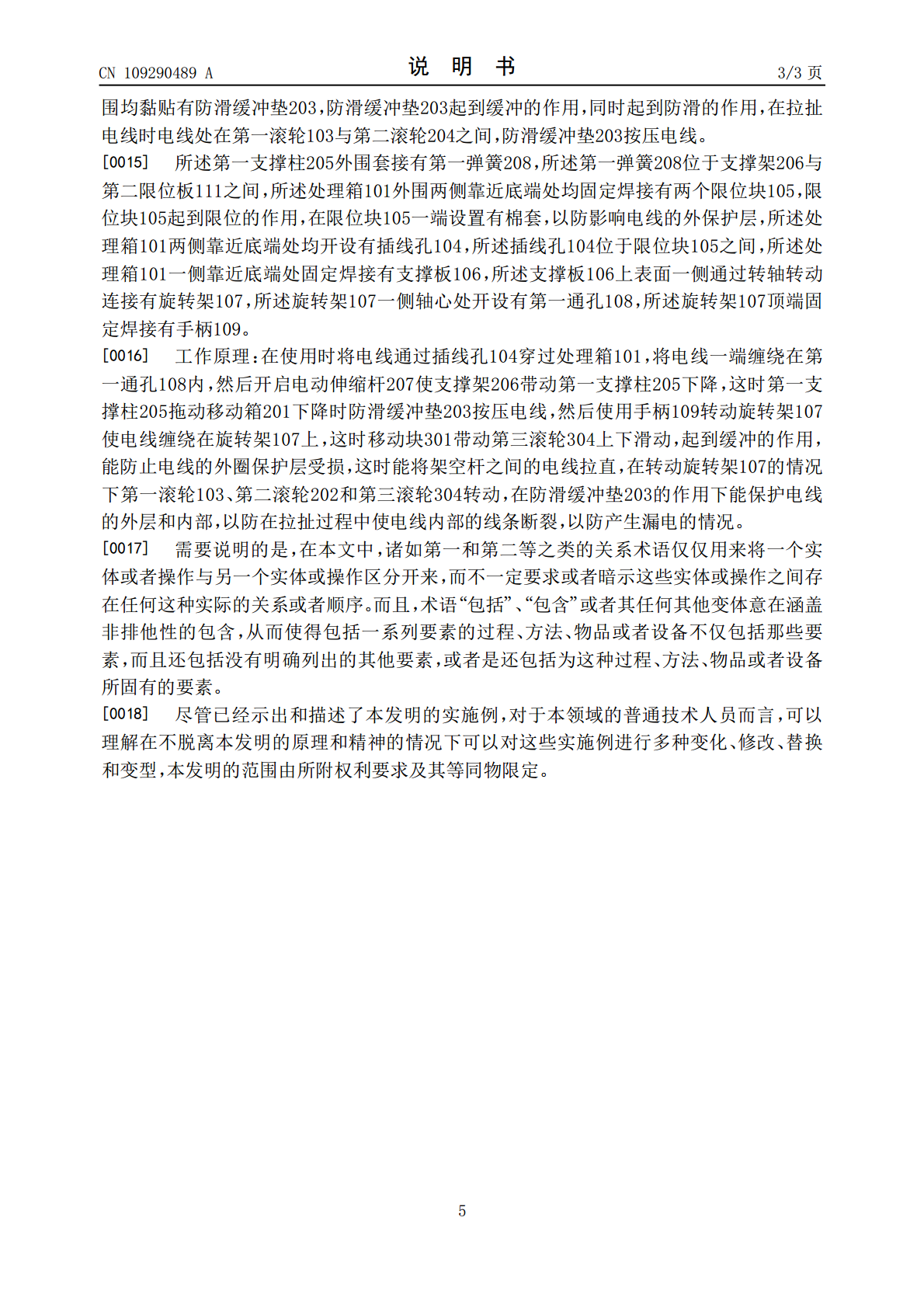

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109290489A(43)申请公布日2019.02.01(21)申请号201811401200.2(22)申请日2018.11.22(71)申请人甘肃海盛智能科技有限公司地址730010甘肃省兰州市城关区雁南路18号高新技术创新园创业大厦A座13楼1302室(72)发明人白如莹(74)专利代理机构兰州嘉诺知识产权代理事务所(普通合伙)62202代理人郭海(51)Int.Cl.B21F1/02(2006.01)H02G1/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种架空杆线的电线拉直装置(57)摘要本发明公开了一种架空杆线的电线拉直装置，包括处理箱、移动箱和移动块，所述处理箱内壁两侧均开设有第一限位滑槽，所述处理箱内壁固定焊接有第二限位板，所述第二限位板上表面两侧均开设有第三通孔，所述第二限位板上表面中部开设有三个第二通孔，所述第二通孔内均滑动套接有第一支撑柱，所述第一支撑柱顶端固定焊接有支撑架；本发明通过在移动箱底端设置第二滚轮，通过电动伸缩杆的控制能使防滑缓冲垫按压电线，在缓冲垫的作用下能防止电线外圈的保护层受损，以防使用传统的方式进行对电线拉直，同时能防止在拉扯过程中使电线内部的线条断裂，以防产生漏电的情况。CN109290489ACN109290489A权利要求书1/1页1.一种架空杆线的电线拉直装置，包括处理箱（101）、移动箱（201）和移动块（301），其特征在于：所述处理箱（101）内壁两侧均开设有第一限位滑槽（110），所述处理箱（101）内壁固定焊接有第二限位板（111），所述第二限位板（111）上表面两侧均开设有第三通孔（113），所述第二限位板（111）上表面中部开设有三个第二通孔（112），所述第二通孔（112）内均滑动套接有第一支撑柱（205），所述第一支撑柱（205）顶端固定焊接有支撑架（206），所述支撑架（206）上表面轴心处固定焊接有电动伸缩杆（207），所述电动伸缩杆（207）顶端固定焊接在处理箱（101）内壁顶端，所述第一支撑柱（205）底端均固定焊接有移动箱（201），所述移动箱（201）底端通过转轴转动连接有第二滚轮（202），所述移动箱（201）两侧均开设有第二限位滑槽（204），所述第三通孔（113）内均滑动套接有第二支撑柱（305），所述第二支撑柱（305）顶端固定焊接有挡板（307），所述第二支撑柱（305）底端固定焊接有移动块（301），所述移动块（301）一侧轴心处固定焊接有第一滑块（302），所述第一滑块（302）一端滑动套接有在第一限位滑槽（110）内，所述移动块（301）另一侧轴心处固定焊接有第二滑块（303），所述第二滑块（303）一端滑动套接在第二限位滑槽（204）内，所述移动块（301）底端轴心处通过转轴转动连接有第三滚轮（304），所述处理箱（101）内壁靠近底端处固定焊接有第一限位板（102），所述第一限位板（102）上表面通过转轴转动连接有第一滚轮（103），所述第一滚轮（103）、第二滚轮（202）和第三滚轮（304）外围均黏贴有防滑缓冲垫（203）。2.根据权利要求1所述的一种架空杆线的电线拉直装置，其特征在于：所述第二支撑柱（305）外围套接有第二弹簧（306），所述第二弹簧（306）位于挡板（307）与第二限位板（111）之间。3.根据权利要求1所述的一种架空杆线的电线拉直装置，其特征在于：所述第一支撑柱（205）外围套接有第一弹簧（208），所述第一弹簧（208）位于支撑架（206）与第二限位板（111）之间。4.根据权利要求1所述的一种架空杆线的电线拉直装置，其特征在于：所述处理箱（101）外围两侧靠近底端处均固定焊接有两个限位块（105），所述处理箱（101）两侧靠近底端处均开设有插线孔（104），所述插线孔（104）位于限位块（105）之间。5.根据权利要求1所述的一种架空杆线的电线拉直装置，其特征在于：所述处理箱（101）一侧靠近底端处固定焊接有支撑板（106），所述支撑板（106）上表面一侧通过转轴转动连接有旋转架（107），所述旋转架（107）一侧轴心处开设有第一通孔（108），所述旋转架（107）顶端固定焊接有手柄（109）。2CN109290489A说明书1/3页一种架空杆线的电线拉直装置技术领域[0001]本发明涉及线缆拉直装置技术领域，具体为一种架空杆线的电线拉直装置。背景技术[0002]在架空杆上安装高压线时需要将电线拉直，以防电线会脱落，更是便于穿管线或便于其它施工，通常在将电线拉直时需要三人一组，一人放线，一人排线，一人拉线，采用该传统方式拉直电线，存在效率低下、费力费时的弊端，而且采用该方式，电线并不能被拉直到
