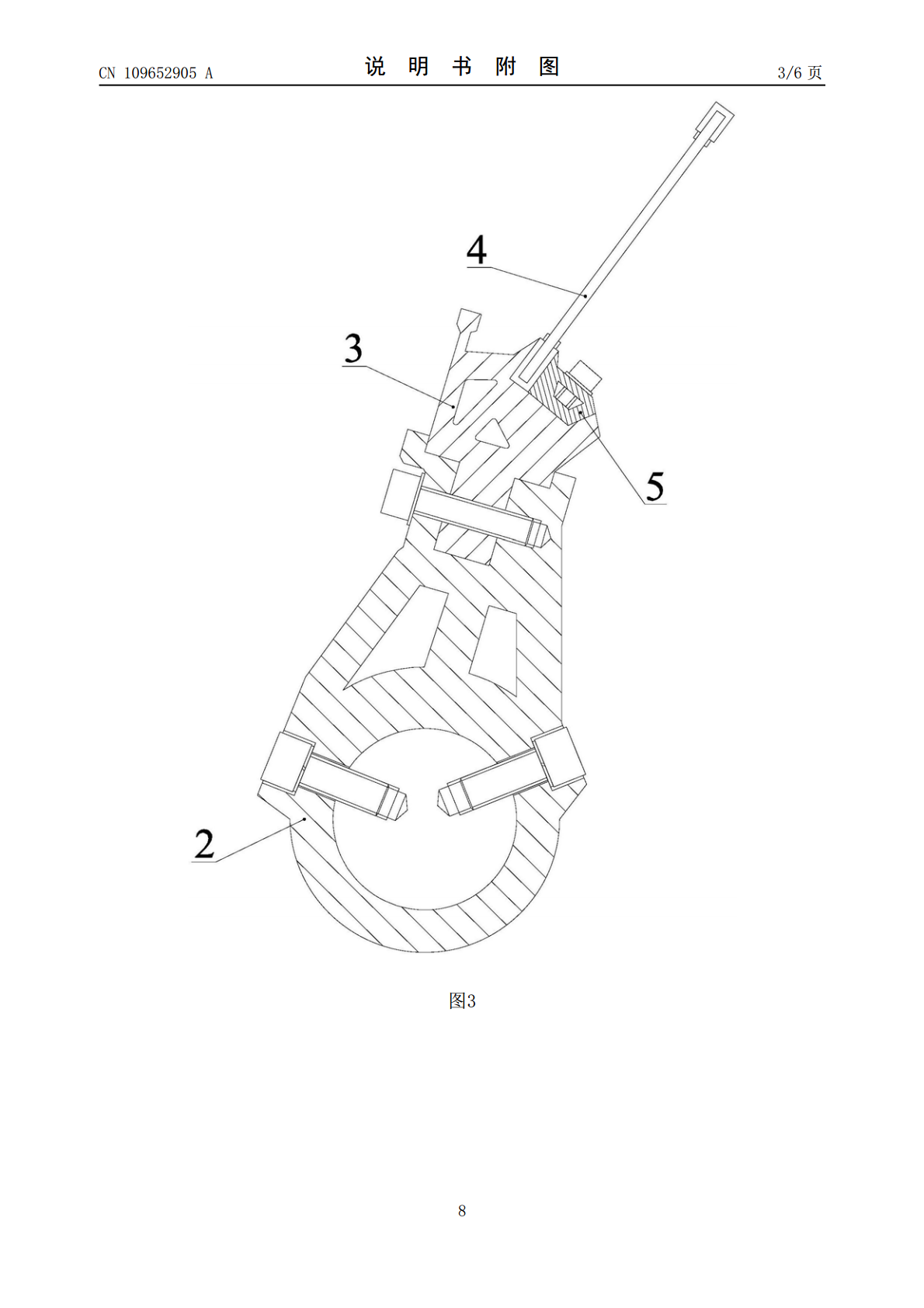

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109652905A(43)申请公布日2019.04.19(21)申请号201910137838.8(22)申请日2019.02.25(71)申请人天津工业大学地址300387天津市西青区宾水西道399号(72)发明人魏展金国光路春辉畅博彦李丹丹宋艳艳魏晓勇(74)专利代理机构天津才智专利商标代理有限公司12108代理人刘美甜(51)Int.Cl.D03D49/60(2006.01)权利要求书1页说明书3页附图6页(54)发明名称应用于高速剑杆织机的筘座系统(57)摘要本发明公开了一种应用于高速剑杆织机的筘座系统，用于连接摆动轴和钢扣，包括筘座和多个筘座脚；筘座脚纵剖面的外轮廓线整体上呈水滴状或类水滴状，下侧设有通孔，上侧设有支撑架；通孔位置的侧面上设至少两个螺孔；摆动轴从多个筘座脚的通孔内穿过，螺钉螺孔顶住摆动轴将其固定；支撑架顶部开口，开口呈对称设置的两层台阶状；筘座上侧开槽，槽内通过压条固定钢扣，下侧设有两层凸起，两层凸起的形状与筘座脚支撑架顶部开口的形状相匹配；筘座的两层凸起插入多个筘座脚支撑架顶部，螺钉穿过筘座、筘座脚，将两者固定。该筘座系统能保证使用过程中筘座脚不发生转向和轴向滑动，筘座处应力小难易发生形变，使用时振动小、噪声小。CN109652905ACN109652905A权利要求书1/1页1.一种应用于高速剑杆织机的筘座系统，用于连接摆动轴(1)和钢扣(4)，包括筘座(3)和多个筘座脚(2)，其特征在于：所述筘座脚(2)纵剖面的外轮廓线整体上呈水滴状或类水滴状，下侧设有通孔，上侧设有支撑架；所述通孔位置的侧面上设有至少两个螺孔；所述摆动轴(1)从多个所述筘座脚(2)的通孔内穿过，螺钉穿过筘座脚(2)通孔位置侧壁上的螺孔顶住摆动轴(1)，将摆动轴(1)固定在筘座脚(2)内；所述支撑架顶部开口，开口呈对称设置的两层台阶状，两层台阶的高度不一定相等；所述筘座(3)上侧开槽，槽内通过螺钉固定压条(5)，将钢扣(4)固定在槽内；下侧设有两层凸起，所述两层凸起的形状与所述筘座脚(2)支撑架顶部开口的形状相匹配；筘座(3)的两层凸起插入多个筘座脚(2)支撑架顶部，螺钉穿过筘座(3)和筘座脚(2)，将两者固定。2.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：所述筘座脚(2)支撑架顶部的开口，靠近通孔位置的高度是远离通孔位置的高度的1.5～10倍。3.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：所述筘座脚(2)支撑架顶部的开口，靠近通孔位置的高度是远离通孔位置的高度的5～8倍。4.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：所述筘座脚(2)的支撑架为镂空结构。5.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：所述多个筘座脚(2)通孔位置侧壁设置的螺孔位置均相同。6.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：所述多个筘座脚(2)通孔位置侧壁设置有两个螺孔，且分别对称设置于通孔位置的两侧。7.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：所述筘座(3)、压条(5)为镂空结构。8.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：筘座(3)的两层凸起插入多个筘座脚(2)支撑架顶部开口时，凸起的表面与筘座脚(2)对应部位内表面紧密贴合。9.如权利要求1所述应用于高速剑杆织机的筘座系统，其特征在于：压条(5)与筘座(3)、钢扣(4)的相切面均紧密贴合。2CN109652905A说明书1/3页应用于高速剑杆织机的筘座系统技术领域[0001]本发明涉及纺织机械领域，具体涉及一种应用于高速剑杆织机的筘座系统。背景技术[0002]国内高速剑杆织机的筘座系统种类稀少，结构单一，处于发掘探索阶段。图1为浙江万利纺织机械有限公司应用在高速剑杆织机上的筘座系统，这种筘座系统仅靠筘座脚2上的紧定螺钉迫使筘座脚和摆动轴依靠摩擦固定连接，难以完全保证在剑杆织机运动过程中不发生转向和轴向滑动，筘座3通过一侧装有螺钉的小压条5被压紧在筘座脚2上，在织机高速运转时由于受压面窄，所以安全系数不高，系统整体装配件较多，安装繁琐，筘座3和压条5为实心件，拆装不便，并且当凸轮机构高速运转时，系统中从动件的惯性力剧增，引发的构件变形会导致工作端运动规律偏离预定要求，产生不容忽视的动态运动偏差，甚至会激起强烈的振动、噪声，从而制约织物织造质量和织造效率。发明内容[0003]为了解决上述技术问题，本发明提供一种应用于高速剑杆织机的筘座系统，其能保证使用过程中筘座脚不发生转向和轴向滑动，筘座处应力小难易发生形变，使用时振动小、噪声小。[0004]为此，本发明的技术方案如下：[0005]一种应用于高速剑杆织机的筘座系
