一种天然橡胶胶块套袋装置及其使用方法.pdf

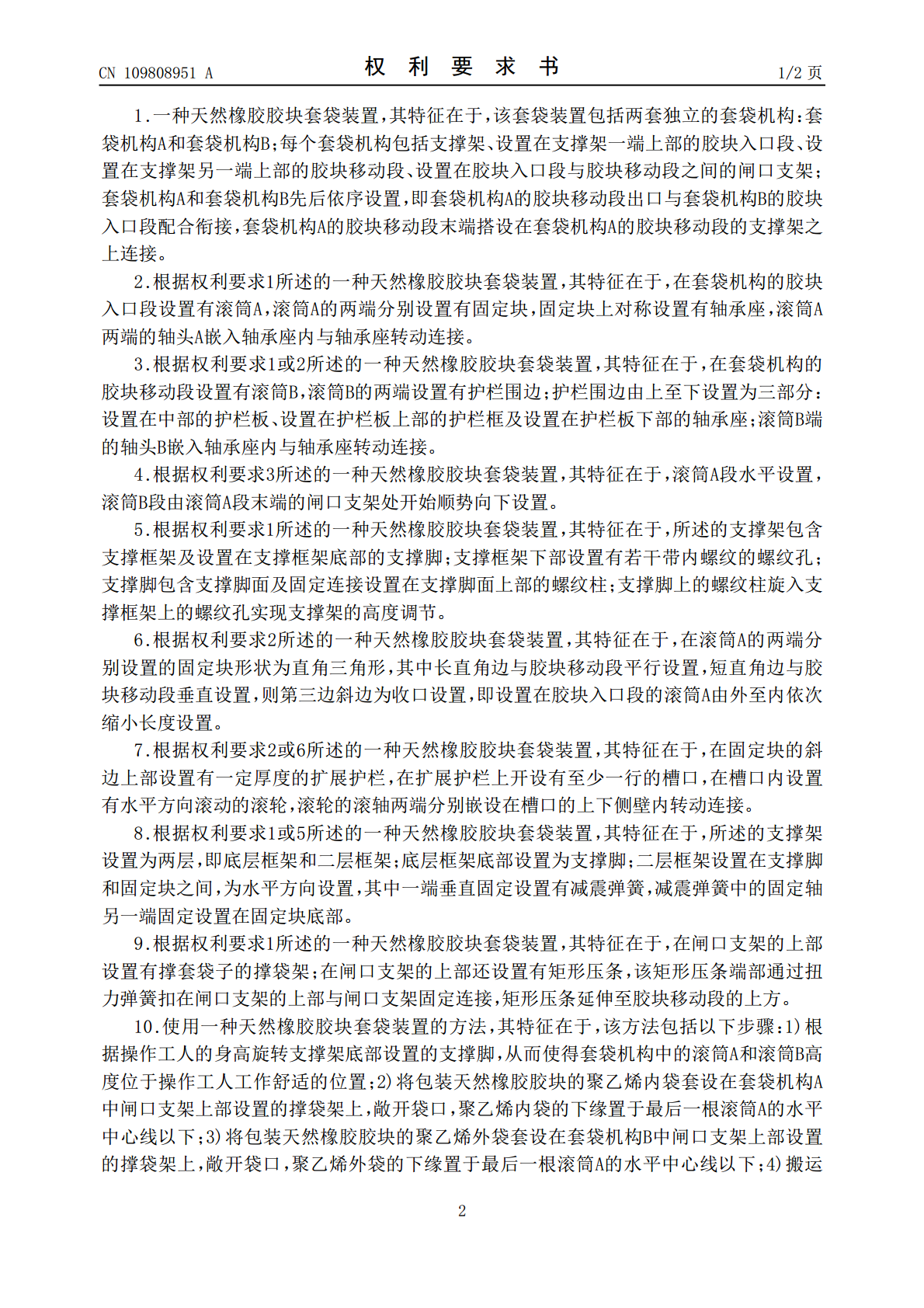

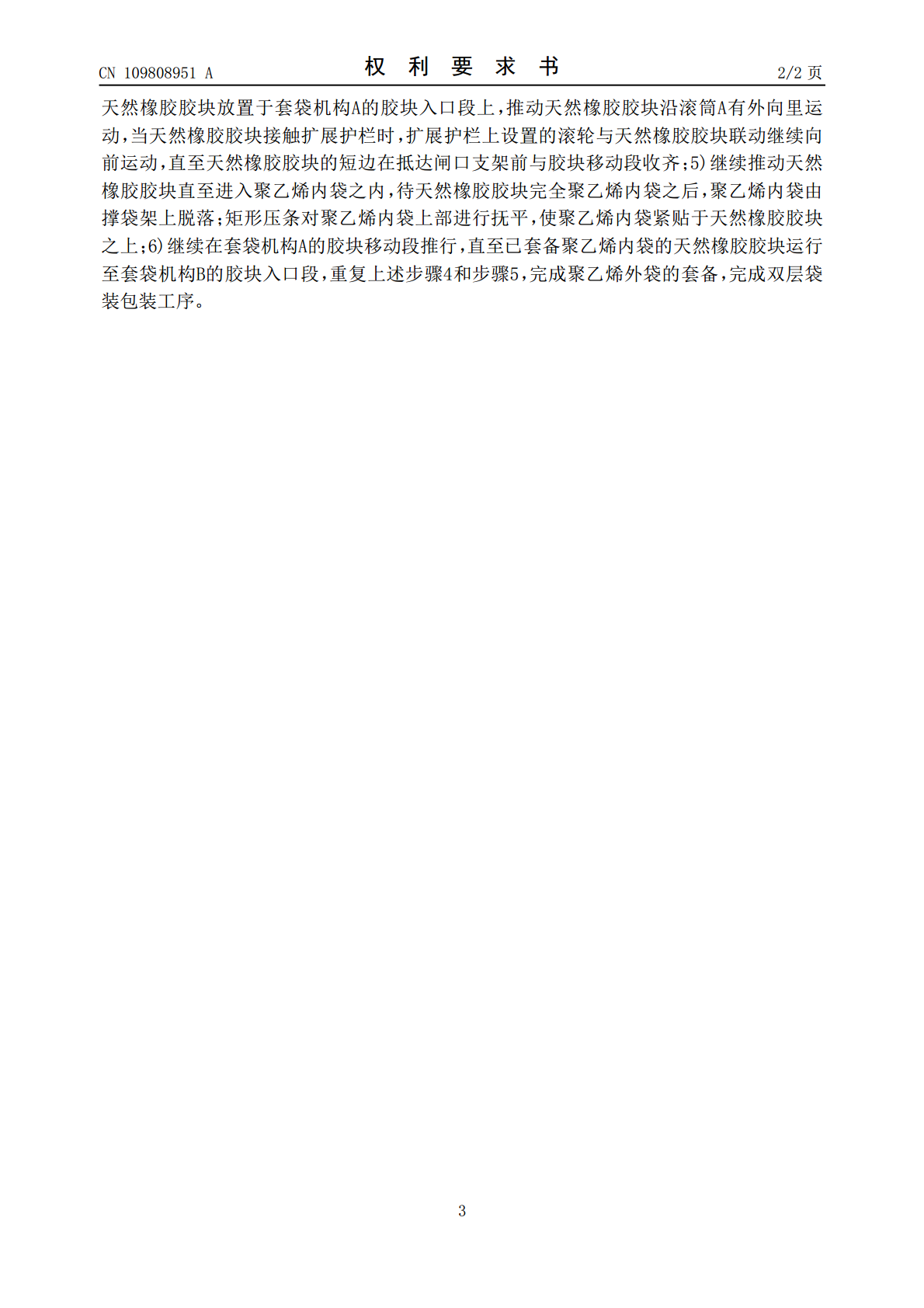

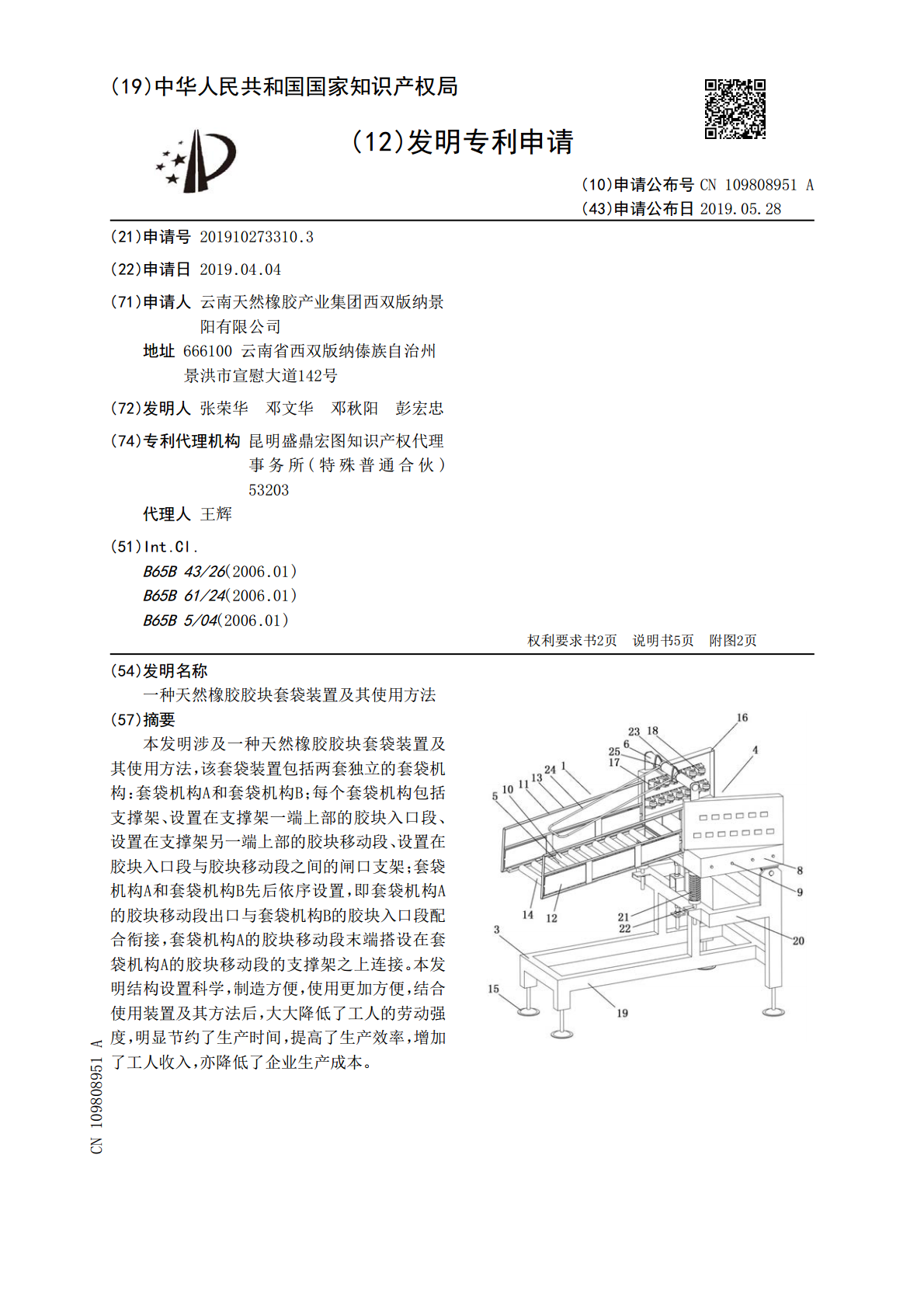

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109808951A(43)申请公布日2019.05.28(21)申请号201910273310.3(22)申请日2019.04.04(71)申请人云南天然橡胶产业集团西双版纳景阳有限公司地址666100云南省西双版纳傣族自治州景洪市宣慰大道142号(72)发明人张荣华邓文华邓秋阳彭宏忠(74)专利代理机构昆明盛鼎宏图知识产权代理事务所(特殊普通合伙)53203代理人王辉(51)Int.Cl.B65B43/26(2006.01)B65B61/24(2006.01)B65B5/04(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种天然橡胶胶块套袋装置及其使用方法(57)摘要本发明涉及一种天然橡胶胶块套袋装置及其使用方法，该套袋装置包括两套独立的套袋机构：套袋机构A和套袋机构B；每个套袋机构包括支撑架、设置在支撑架一端上部的胶块入口段、设置在支撑架另一端上部的胶块移动段、设置在胶块入口段与胶块移动段之间的闸口支架；套袋机构A和套袋机构B先后依序设置，即套袋机构A的胶块移动段出口与套袋机构B的胶块入口段配合衔接，套袋机构A的胶块移动段末端搭设在套袋机构A的胶块移动段的支撑架之上连接。本发明结构设置科学，制造方便，使用更加方便，结合使用装置及其方法后，大大降低了工人的劳动强度，明显节约了生产时间，提高了生产效率，增加了工人收入，亦降低了企业生产成本。CN109808951ACN109808951A权利要求书1/2页1.一种天然橡胶胶块套袋装置，其特征在于，该套袋装置包括两套独立的套袋机构：套袋机构A和套袋机构B；每个套袋机构包括支撑架、设置在支撑架一端上部的胶块入口段、设置在支撑架另一端上部的胶块移动段、设置在胶块入口段与胶块移动段之间的闸口支架；套袋机构A和套袋机构B先后依序设置，即套袋机构A的胶块移动段出口与套袋机构B的胶块入口段配合衔接，套袋机构A的胶块移动段末端搭设在套袋机构A的胶块移动段的支撑架之上连接。2.根据权利要求1所述的一种天然橡胶胶块套袋装置，其特征在于，在套袋机构的胶块入口段设置有滚筒A，滚筒A的两端分别设置有固定块，固定块上对称设置有轴承座，滚筒A两端的轴头A嵌入轴承座内与轴承座转动连接。3.根据权利要求1或2所述的一种天然橡胶胶块套袋装置，其特征在于，在套袋机构的胶块移动段设置有滚筒B，滚筒B的两端设置有护栏围边；护栏围边由上至下设置为三部分：设置在中部的护栏板、设置在护栏板上部的护栏框及设置在护栏板下部的轴承座；滚筒B端的轴头B嵌入轴承座内与轴承座转动连接。4.根据权利要求3所述的一种天然橡胶胶块套袋装置，其特征在于，滚筒A段水平设置，滚筒B段由滚筒A段末端的闸口支架处开始顺势向下设置。5.根据权利要求1所述的一种天然橡胶胶块套袋装置，其特征在于，所述的支撑架包含支撑框架及设置在支撑框架底部的支撑脚；支撑框架下部设置有若干带内螺纹的螺纹孔；支撑脚包含支撑脚面及固定连接设置在支撑脚面上部的螺纹柱；支撑脚上的螺纹柱旋入支撑框架上的螺纹孔实现支撑架的高度调节。6.根据权利要求2所述的一种天然橡胶胶块套袋装置，其特征在于，在滚筒A的两端分别设置的固定块形状为直角三角形，其中长直角边与胶块移动段平行设置，短直角边与胶块移动段垂直设置，则第三边斜边为收口设置，即设置在胶块入口段的滚筒A由外至内依次缩小长度设置。7.根据权利要求2或6所述的一种天然橡胶胶块套袋装置，其特征在于，在固定块的斜边上部设置有一定厚度的扩展护栏，在扩展护栏上开设有至少一行的槽口，在槽口内设置有水平方向滚动的滚轮，滚轮的滚轴两端分别嵌设在槽口的上下侧壁内转动连接。8.根据权利要求1或5所述的一种天然橡胶胶块套袋装置，其特征在于，所述的支撑架设置为两层，即底层框架和二层框架；底层框架底部设置为支撑脚；二层框架设置在支撑脚和固定块之间，为水平方向设置，其中一端垂直固定设置有减震弹簧，减震弹簧中的固定轴另一端固定设置在固定块底部。9.根据权利要求1所述的一种天然橡胶胶块套袋装置，其特征在于，在闸口支架的上部设置有撑套袋子的撑袋架；在闸口支架的上部还设置有矩形压条，该矩形压条端部通过扭力弹簧扣在闸口支架的上部与闸口支架固定连接，矩形压条延伸至胶块移动段的上方。10.使用一种天然橡胶胶块套袋装置的方法，其特征在于，该方法包括以下步骤：1)根据操作工人的身高旋转支撑架底部设置的支撑脚，从而使得套袋机构中的滚筒A和滚筒B高度位于操作工人工作舒适的位置；2)将包装天然橡胶胶块的聚乙烯内袋套设在套袋机构A中闸口支架上部设置的撑袋架上，敞开袋口，聚乙烯内袋的下缘置于最后一根滚筒A的水平中心线以下；3)将包装天然橡胶胶块的聚乙烯外袋套设在套袋机构B中闸口支架上部设置的撑袋架
