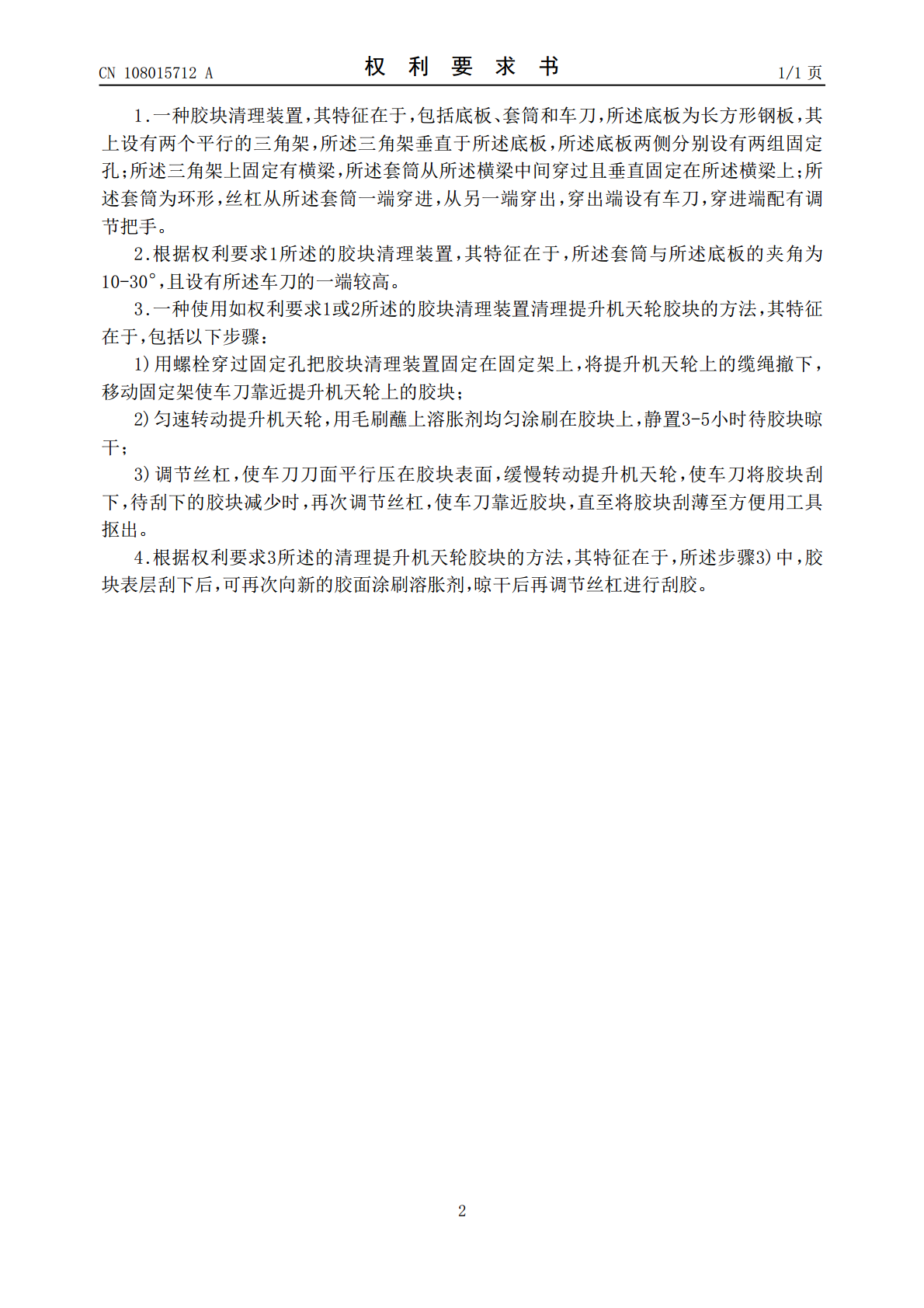

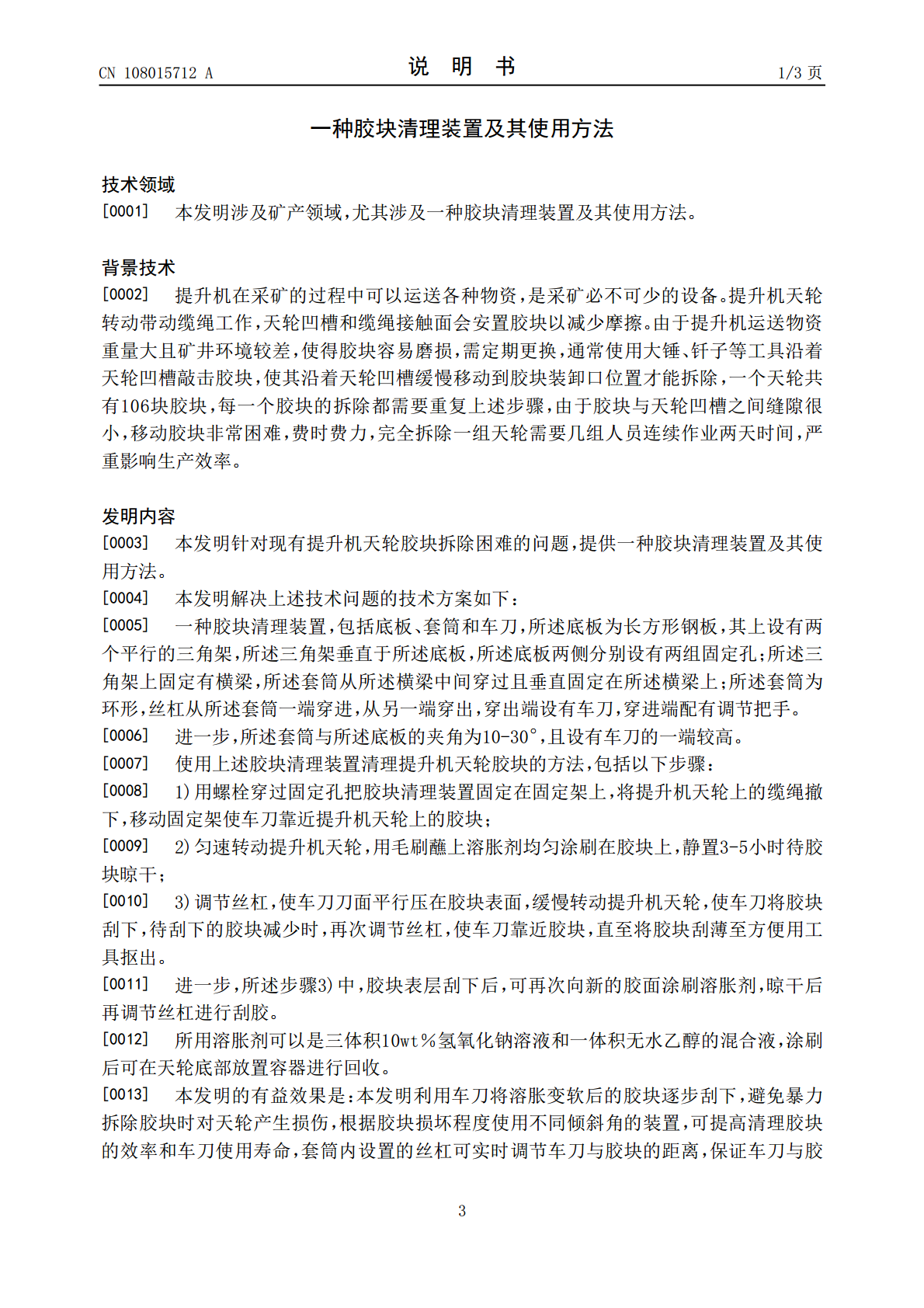

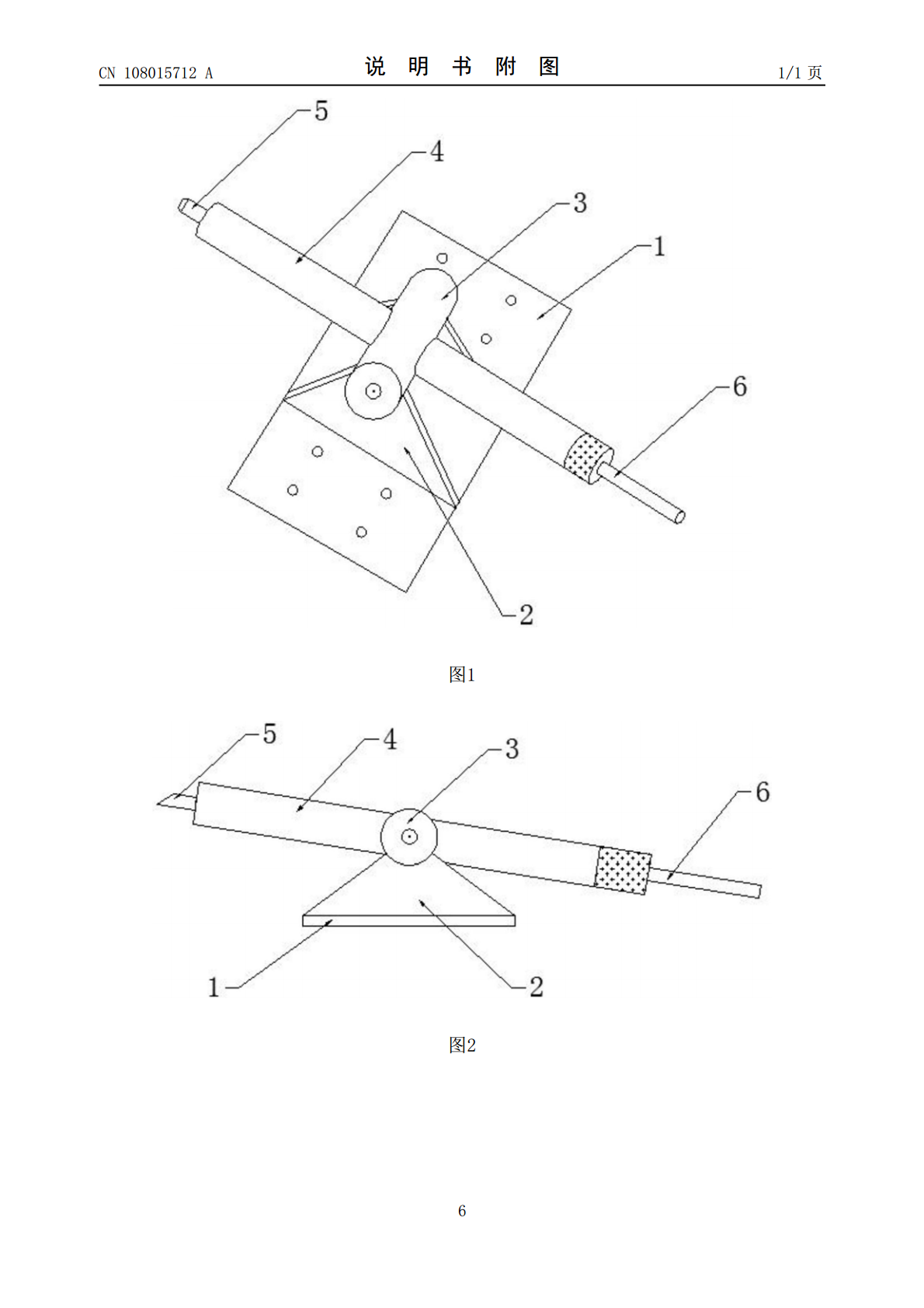

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108015712A(43)申请公布日2018.05.11(21)申请号201711352638.1(22)申请日2017.12.15(71)申请人山东河西黄金集团有限公司地址264000山东省烟台市招远市蚕庄镇河西村(72)发明人王来军牟浩生张仰顺杨延冬吕友恩李瀚李公章(74)专利代理机构烟台上禾知识产权代理事务所(普通合伙)37234代理人刘志毅(51)Int.Cl.B25B27/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种胶块清理装置及其使用方法(57)摘要本发明公开了一种胶块清理装置，包括底板、套筒和车刀，其使用方法包括向胶块涂刷溶胀剂、调节车刀和胶块的位置和刮胶等步骤；本发明的有益效果是：本发明利用车刀将溶胀变软后的胶块逐步刮下，避免暴力拆除胶块时对天轮产生损伤，根据胶块损坏程度使用不同倾斜角的装置，可提高清理胶块的效率和车刀使用寿命，套筒内设置的丝杠可实时调节车刀与胶块的距离，保证车刀与胶块紧密接触，而无需移动固定架，本发明结构简单，使用方便，可大幅减少劳动量，提高生产效率。CN108015712ACN108015712A权利要求书1/1页1.一种胶块清理装置，其特征在于，包括底板、套筒和车刀，所述底板为长方形钢板，其上设有两个平行的三角架，所述三角架垂直于所述底板，所述底板两侧分别设有两组固定孔；所述三角架上固定有横梁，所述套筒从所述横梁中间穿过且垂直固定在所述横梁上；所述套筒为环形，丝杠从所述套筒一端穿进，从另一端穿出，穿出端设有车刀，穿进端配有调节把手。2.根据权利要求1所述的胶块清理装置，其特征在于，所述套筒与所述底板的夹角为10-30°，且设有所述车刀的一端较高。3.一种使用如权利要求1或2所述的胶块清理装置清理提升机天轮胶块的方法，其特征在于，包括以下步骤：1)用螺栓穿过固定孔把胶块清理装置固定在固定架上，将提升机天轮上的缆绳撤下，移动固定架使车刀靠近提升机天轮上的胶块；2)匀速转动提升机天轮，用毛刷蘸上溶胀剂均匀涂刷在胶块上，静置3-5小时待胶块晾干；3)调节丝杠，使车刀刀面平行压在胶块表面，缓慢转动提升机天轮，使车刀将胶块刮下，待刮下的胶块减少时，再次调节丝杠，使车刀靠近胶块，直至将胶块刮薄至方便用工具抠出。4.根据权利要求3所述的清理提升机天轮胶块的方法，其特征在于，所述步骤3)中，胶块表层刮下后，可再次向新的胶面涂刷溶胀剂，晾干后再调节丝杠进行刮胶。2CN108015712A说明书1/3页一种胶块清理装置及其使用方法技术领域[0001]本发明涉及矿产领域，尤其涉及一种胶块清理装置及其使用方法。背景技术[0002]提升机在采矿的过程中可以运送各种物资，是采矿必不可少的设备。提升机天轮转动带动缆绳工作，天轮凹槽和缆绳接触面会安置胶块以减少摩擦。由于提升机运送物资重量大且矿井环境较差，使得胶块容易磨损，需定期更换，通常使用大锤、钎子等工具沿着天轮凹槽敲击胶块，使其沿着天轮凹槽缓慢移动到胶块装卸口位置才能拆除，一个天轮共有106块胶块，每一个胶块的拆除都需要重复上述步骤，由于胶块与天轮凹槽之间缝隙很小，移动胶块非常困难，费时费力，完全拆除一组天轮需要几组人员连续作业两天时间，严重影响生产效率。发明内容[0003]本发明针对现有提升机天轮胶块拆除困难的问题，提供一种胶块清理装置及其使用方法。[0004]本发明解决上述技术问题的技术方案如下：[0005]一种胶块清理装置，包括底板、套筒和车刀，所述底板为长方形钢板，其上设有两个平行的三角架，所述三角架垂直于所述底板，所述底板两侧分别设有两组固定孔；所述三角架上固定有横梁，所述套筒从所述横梁中间穿过且垂直固定在所述横梁上；所述套筒为环形，丝杠从所述套筒一端穿进，从另一端穿出，穿出端设有车刀，穿进端配有调节把手。[0006]进一步，所述套筒与所述底板的夹角为10-30°，且设有车刀的一端较高。[0007]使用上述胶块清理装置清理提升机天轮胶块的方法，包括以下步骤：[0008]1)用螺栓穿过固定孔把胶块清理装置固定在固定架上，将提升机天轮上的缆绳撤下，移动固定架使车刀靠近提升机天轮上的胶块；[0009]2)匀速转动提升机天轮，用毛刷蘸上溶胀剂均匀涂刷在胶块上，静置3-5小时待胶块晾干；[0010]3)调节丝杠，使车刀刀面平行压在胶块表面，缓慢转动提升机天轮，使车刀将胶块刮下，待刮下的胶块减少时，再次调节丝杠，使车刀靠近胶块，直至将胶块刮薄至方便用工具抠出。[0011]进一步，所述步骤3)中，胶块表层刮下后，可再次向新的胶面涂刷溶胀剂，晾干后再调节丝杠进行刮胶。[0012]所用溶胀剂可以是三体积10wt％氢氧化钠溶液和一体积无水乙醇的混合液，涂刷后可在天轮底部
