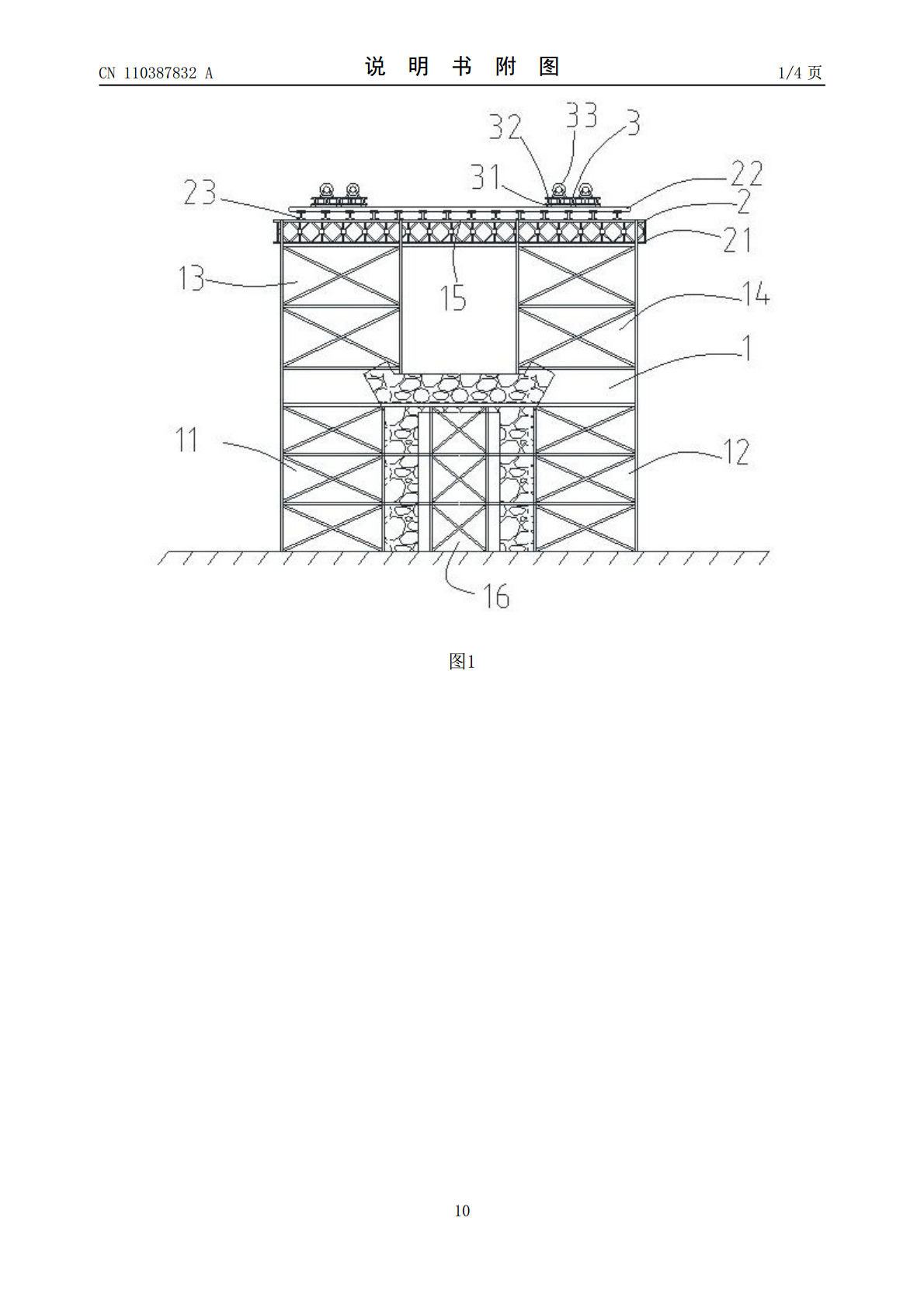

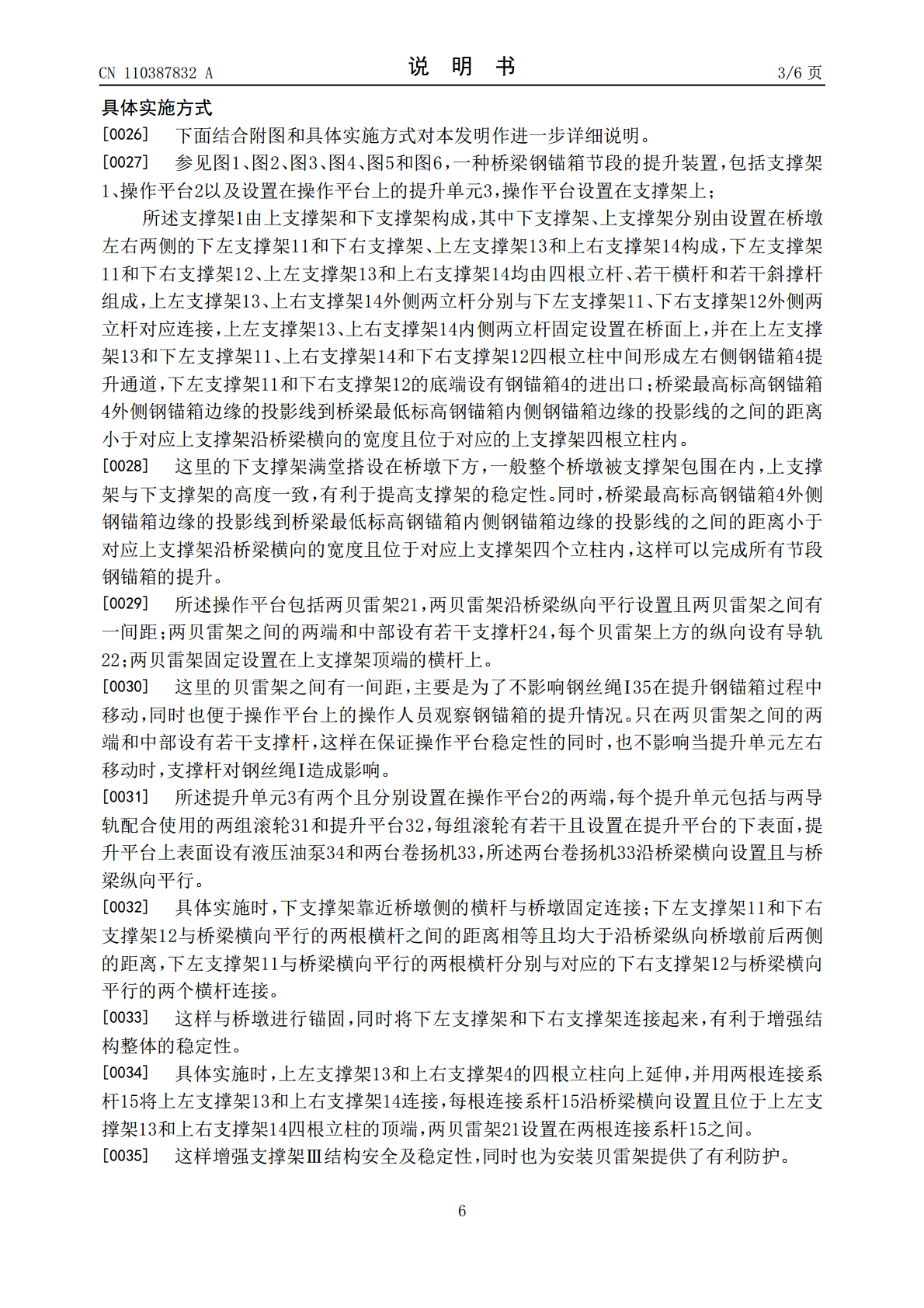

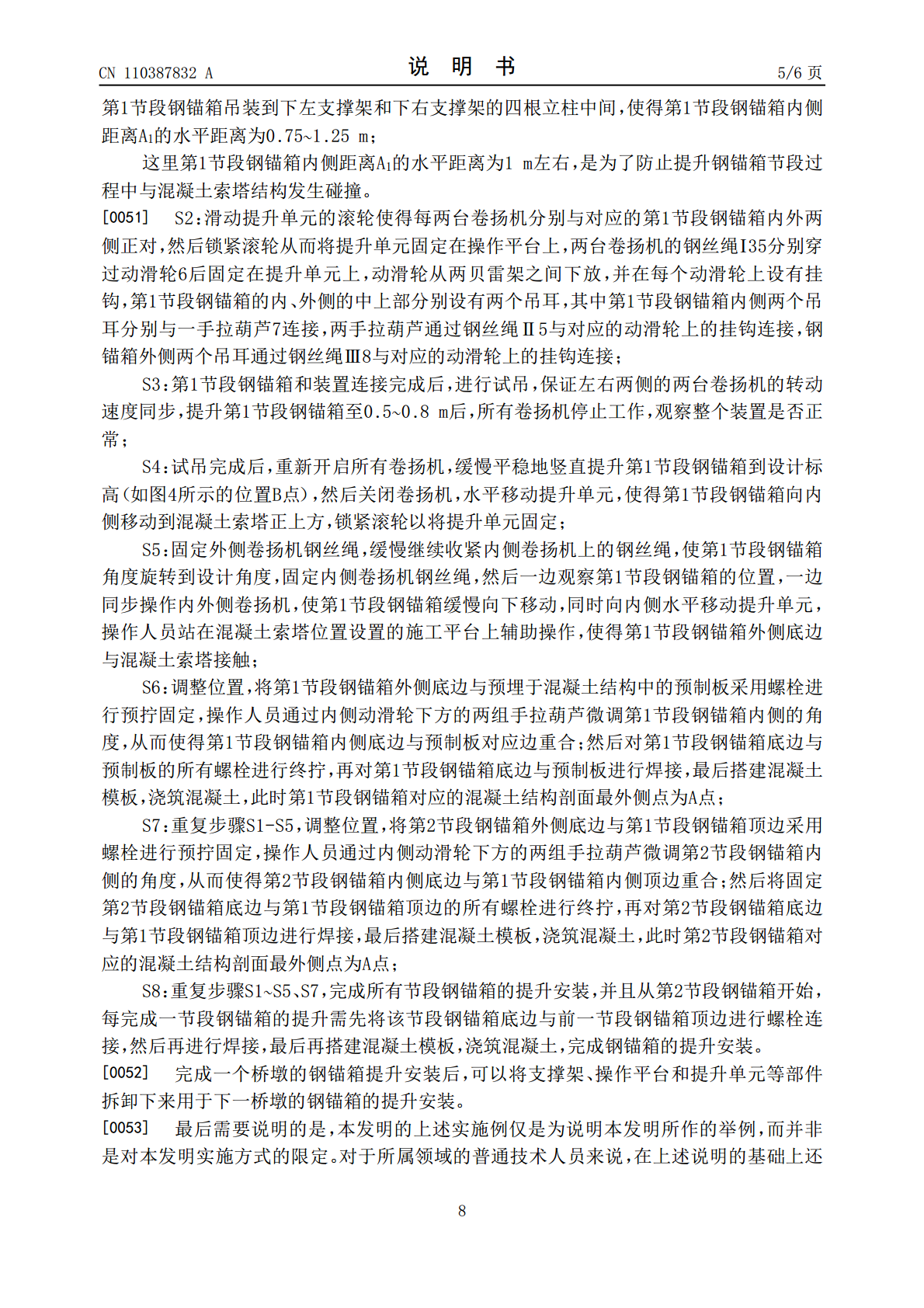

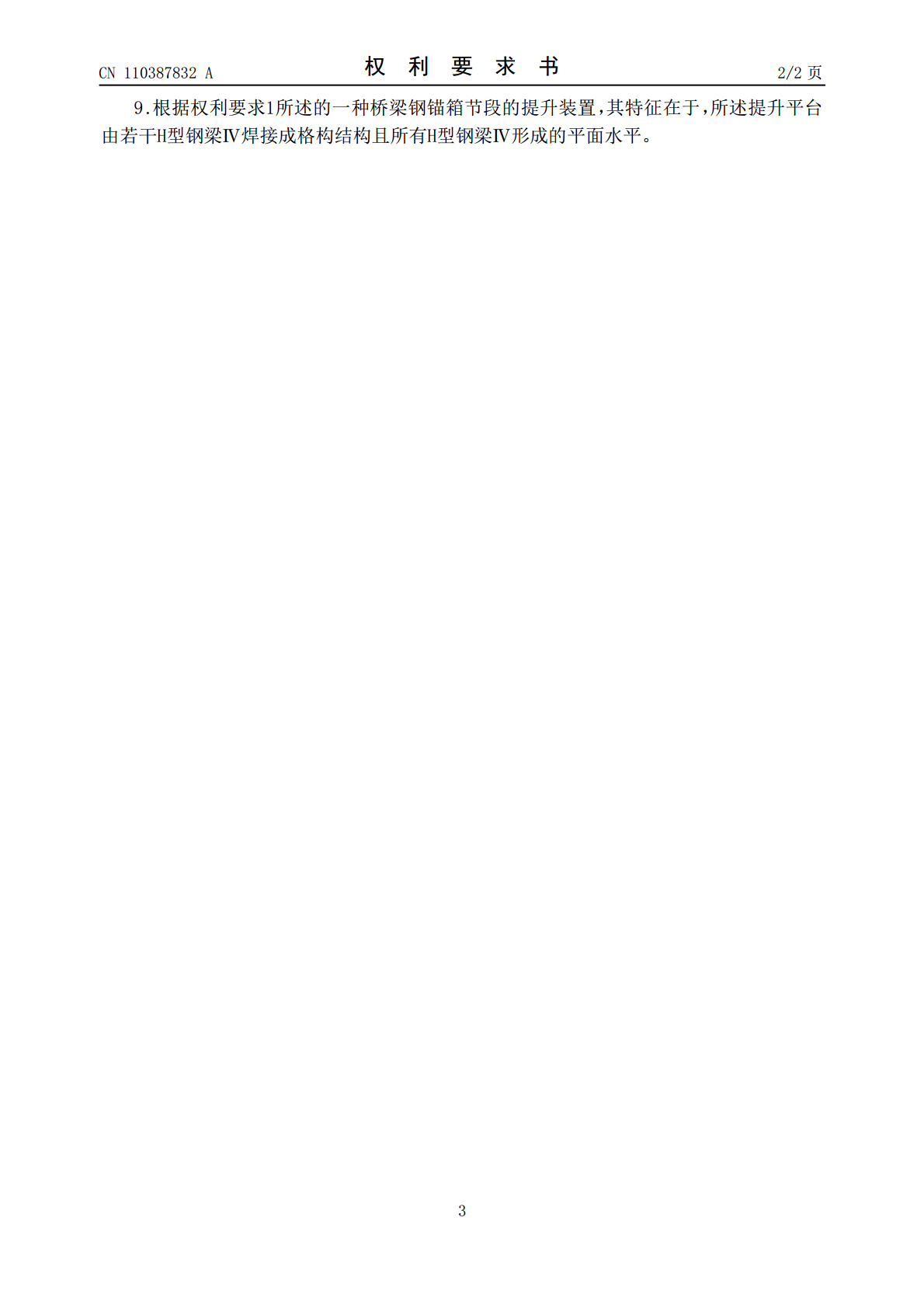

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110387832A(43)申请公布日2019.10.29(21)申请号201910764383.2(22)申请日2019.08.19(71)申请人中冶建工集团有限公司地址400084重庆市大渡口区西城大道1号(72)发明人敬承钱宋林刘兵徐国友(74)专利代理机构重庆博凯知识产权代理有限公司50212代理人万霞(51)Int.Cl.E01D21/00(2006.01)B66D1/04(2006.01)B66D1/20(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种桥梁钢锚箱节段的提升装置(57)摘要本发明提供了一种桥梁钢锚箱节段的提升装置，包括支撑架、操作平台以及设置在操作平台上的提升单元，操作平台设置在支撑架上；支撑架由上支撑架和下支撑架构成，其中下支撑架、上支撑架分别由设置在桥墩左右两侧的下左支撑架和下右支撑架、上左支撑架和上右支撑架构成，上支撑架和下支撑架四根立柱中间形成左右侧钢锚箱提升通道；操作平台包括两贝雷架，每个贝雷架上方的纵向设有导轨；提升单元有两个且分别设置在操作平台的两端，每个提升单元包括与两导轨配合使用的两组滚轮和提升平台，每组滚轮有若干且设置在提升平台的下表面，提升平台上表面设有液压油泵和两台卷扬机。该装置操作方便、能调节钢锚箱的安装角度，操作性强，安装效率高。CN110387832ACN110387832A权利要求书1/2页1.一种桥梁钢锚箱节段的提升装置，其特征在于，包括支撑架、操作平台以及设置在操作平台上的提升单元，操作平台设置在支撑架上；所述支撑架由上支撑架和下支撑架构成，其中下支撑架、上支撑架分别由设置在桥墩左右两侧的下左支撑架和下右支撑架、上左支撑架和上右支撑架构成，下左支撑架和下右支撑架、上左支撑架和上右支撑架均由四根立杆、若干横杆和若干斜撑杆组成，上左支撑架、上右支撑架外侧两立杆分别与下左支撑架、下右支撑架外侧两立杆对应连接，上左支撑架、上右支撑架内侧两立杆固定设置在桥面上，并在上左支撑架和下左支撑架、上右支撑架和下右支撑架四根立柱中间形成左右侧钢锚箱提升通道，下左支撑架和下右支撑架的底端设有钢锚箱的进出口；桥梁最高标高钢锚箱外侧钢锚箱边缘的投影线到桥梁最低标高钢锚箱内侧钢锚箱边缘的投影线的之间的距离小于对应上支撑架沿桥梁横向的宽度且位于对应的上支撑架四根立柱内；所述操作平台包括两贝雷架，两贝雷架沿桥梁横向平行设置且两贝雷架之间有一间距；两贝雷架之间的两端和中部设有若干支撑杆，每个贝雷架上方的纵向设有导轨；两贝雷架固定设置在上支撑架顶端的横杆上；所述提升单元有两个且分别设置在操作平台的两端，每个提升单元包括与两导轨配合使用的两组滚轮和提升平台，每组滚轮有若干且设置在提升平台的下表面，提升平台上表面设有液压油泵和两台卷扬机，所述两台卷扬机沿桥梁横向设置且与桥梁纵向平行。2.根据权利要求1所述的一种桥梁钢锚箱节段的提升装置，其特征在于，下支撑架靠近桥墩侧的横杆与桥墩固定连接；下左支撑架和下右支撑架与桥梁横向平行的两根横杆之间的距离相等且均大于沿桥梁纵向桥墩前后两侧的距离，下左支撑架与桥梁横向平行的两根横杆分别与对应的下右支撑架与桥梁横向平行的两个横杆连接。3.根据权利要求1所述的一种桥梁钢锚箱节段的提升装置，其特征在于，上左支撑架和上右支撑架的四根立柱向上延伸，并用两根连接系杆将上左支撑架和上右支撑架连接，每根连接系杆沿桥梁横向设置且位于上左支撑架和上右支撑架四根立柱的顶端，两贝雷架设置在两根连接系杆之间。4.根据权利要求1所述的一种桥梁钢锚箱节段的提升装置，其特征在于，位于上左支撑架和上右支撑架顶端的横杆为水平设置的H型钢梁Ⅰ，H型钢梁Ⅰ的上翼缘板水平设置用于与贝雷架固定连接。5.根据权利要求1所述的一种桥梁钢锚箱节段的提升装置，其特征在于，沿贝雷架纵向，在同一平面内设有两根支撑杆，位于同一平面的两根支撑杆中任意一根支撑杆一端与其中一贝雷架下端连接，另一端与另一贝雷架的上端连接。6.根据权利要求1所述的一种桥梁钢锚箱节段的提升装置，其特征在于，所述导轨为水平设置的H型钢梁Ⅱ，H型钢梁Ⅱ的下翼缘板与上翼缘板竖直设置并与贝雷架固定连接，H型钢梁Ⅱ的腹板水平设置。7.根据权利要求6所述的一种桥梁钢锚箱节段的提升装置，其特征在于，在导轨和贝雷架之间沿操作平台的纵向间隔设有若干H型钢梁Ⅲ，每根H型钢梁Ⅲ与操作平台纵向垂直，且H型钢梁Ⅲ的下翼缘板与贝雷架固定连接。8.根据权利要求1所述的一种桥梁钢锚箱节段的提升装置，其特征在于，所述操作平台的上表面的四周设有安全防护网，并在贝雷架上固定有安全绳挂环。2CN110387832A权利要求书2/2页9.根据权利要求1所述的一种桥梁钢锚箱节段的提升装置，其特征在于
