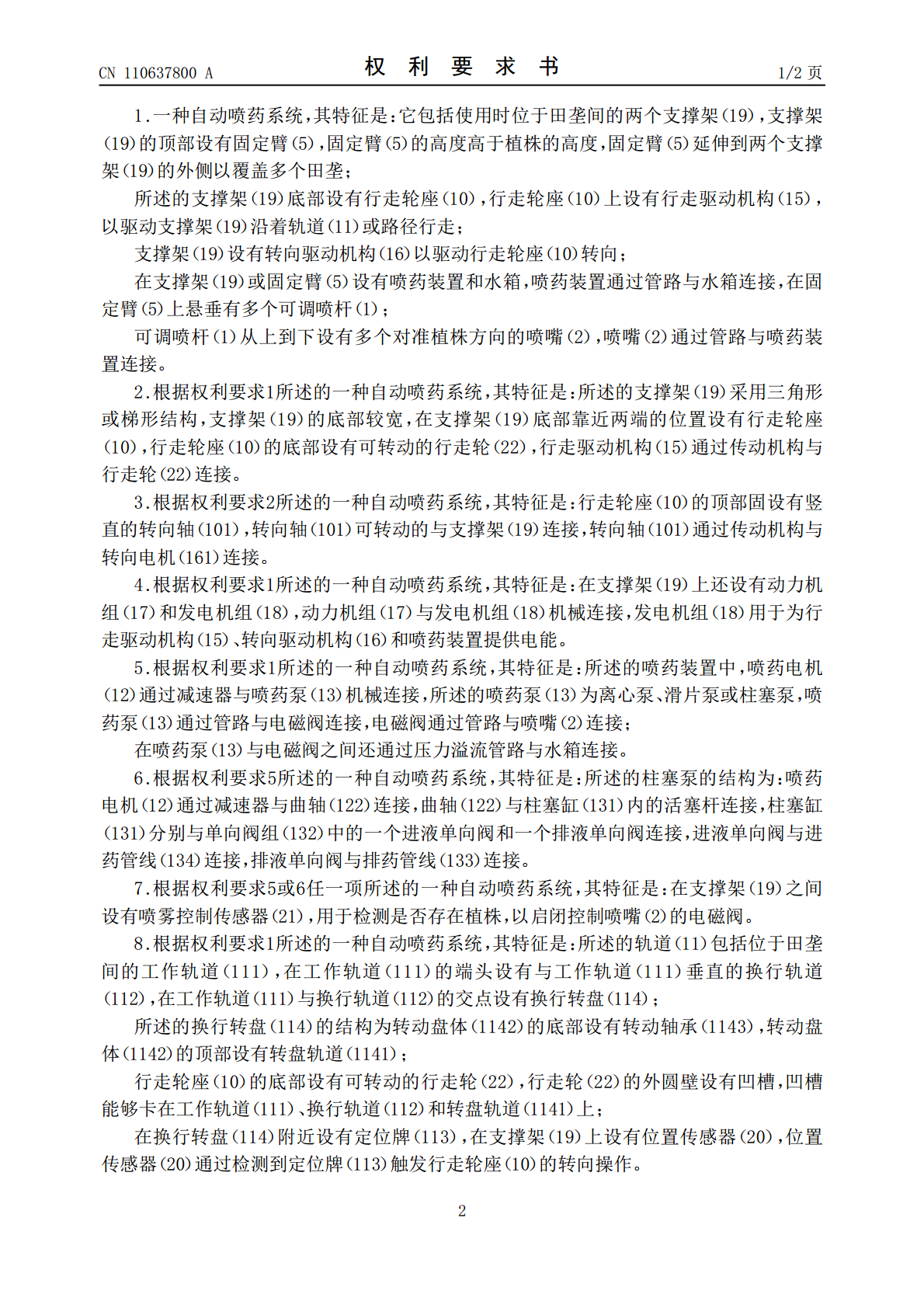

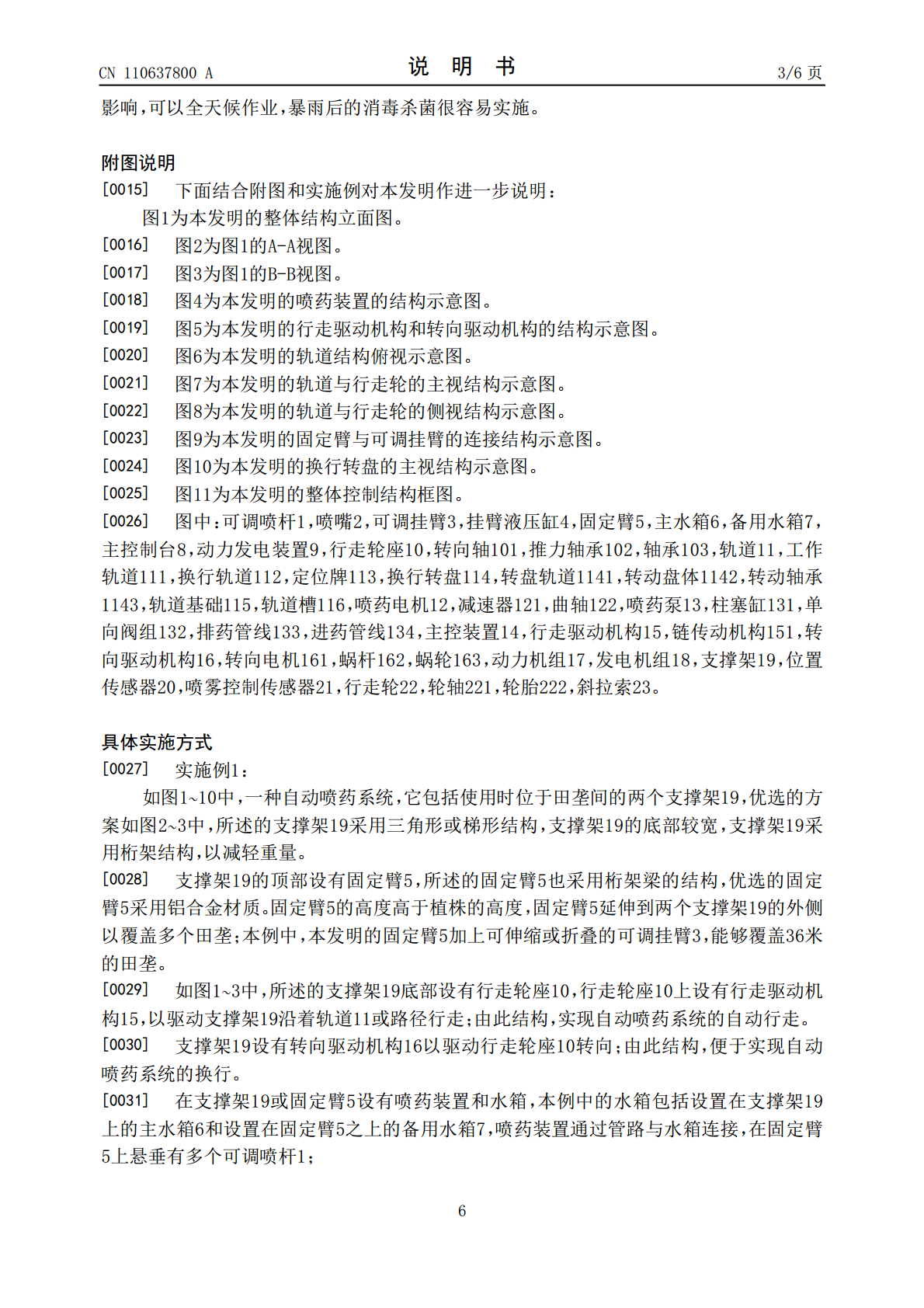

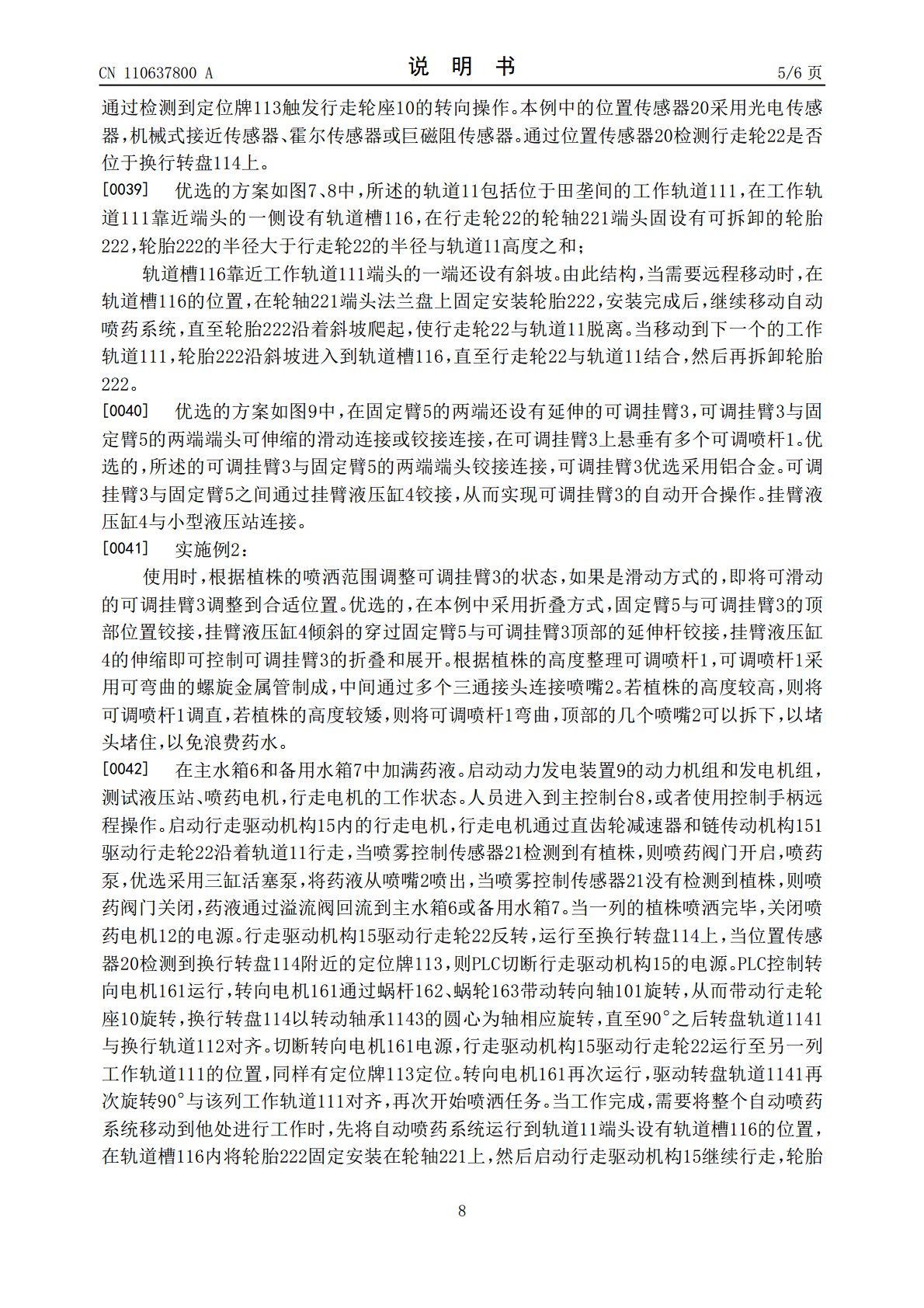

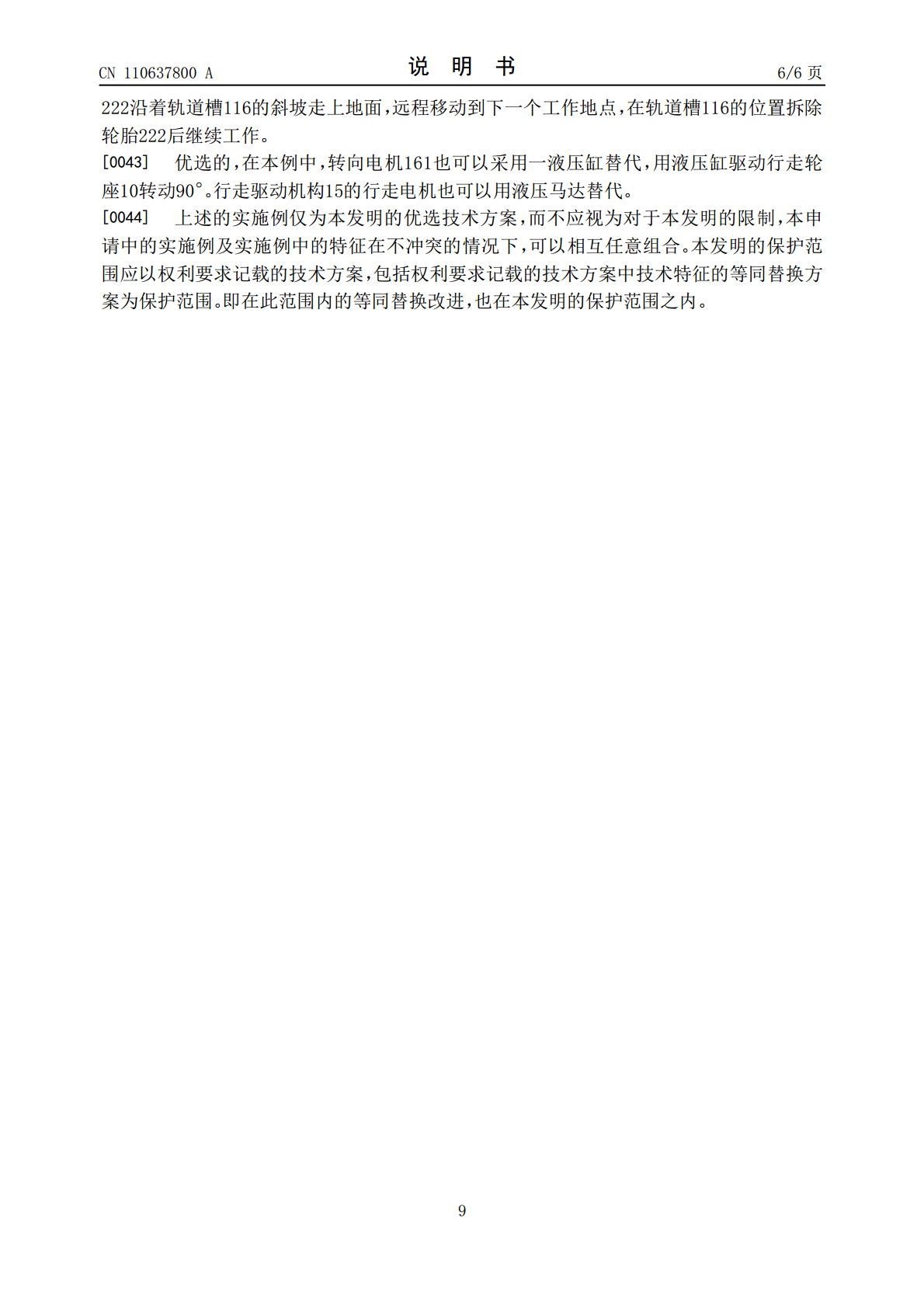

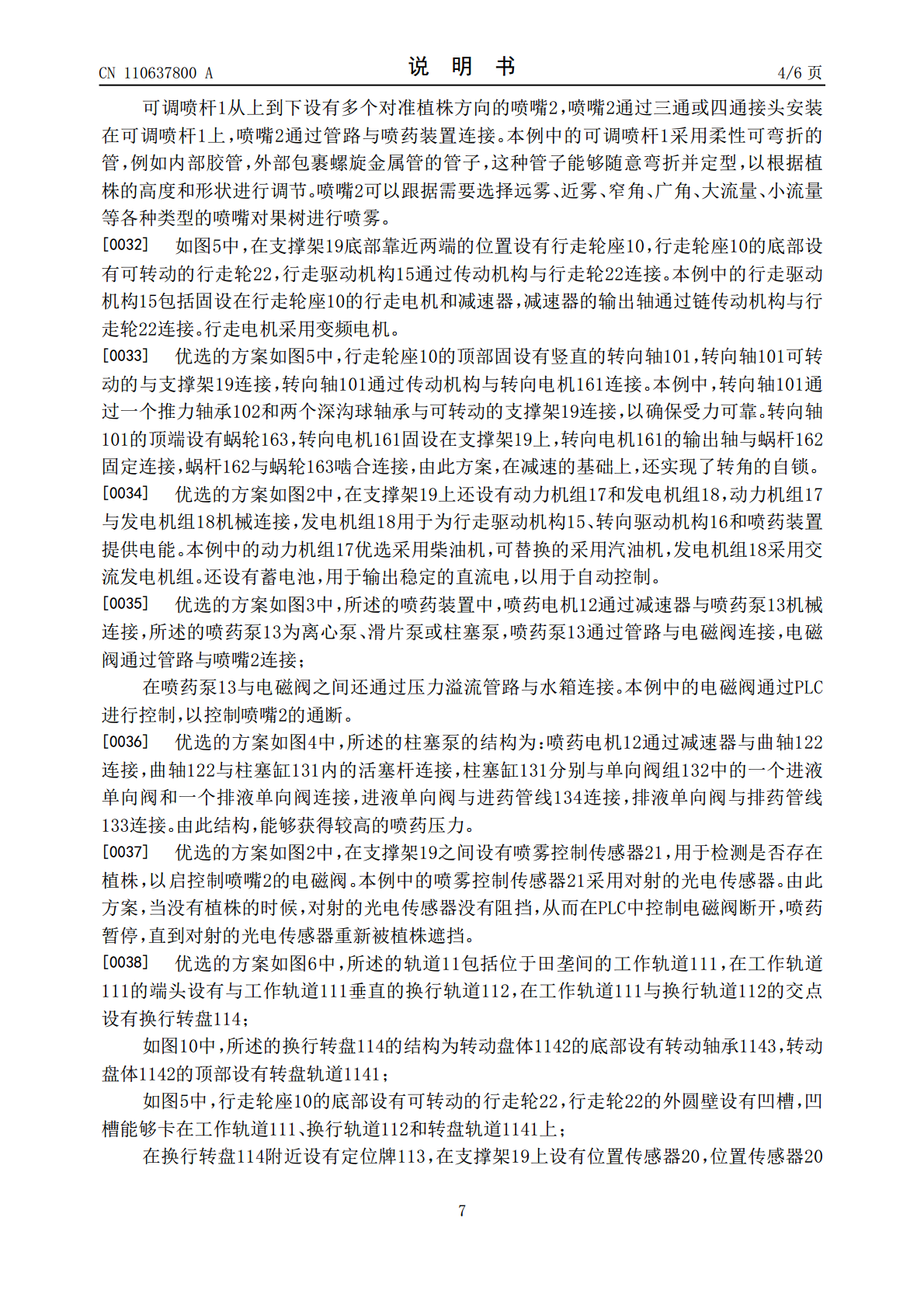

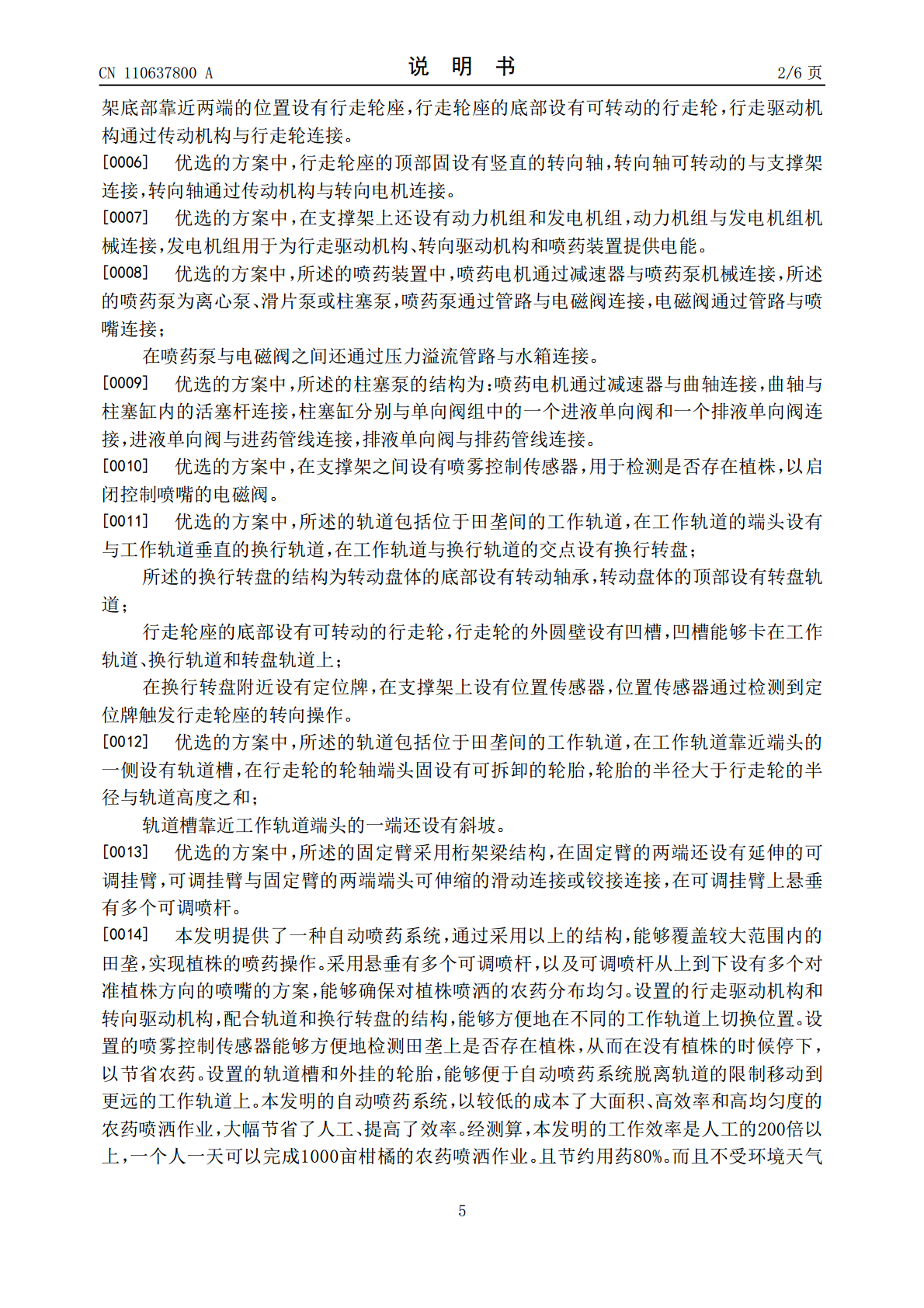

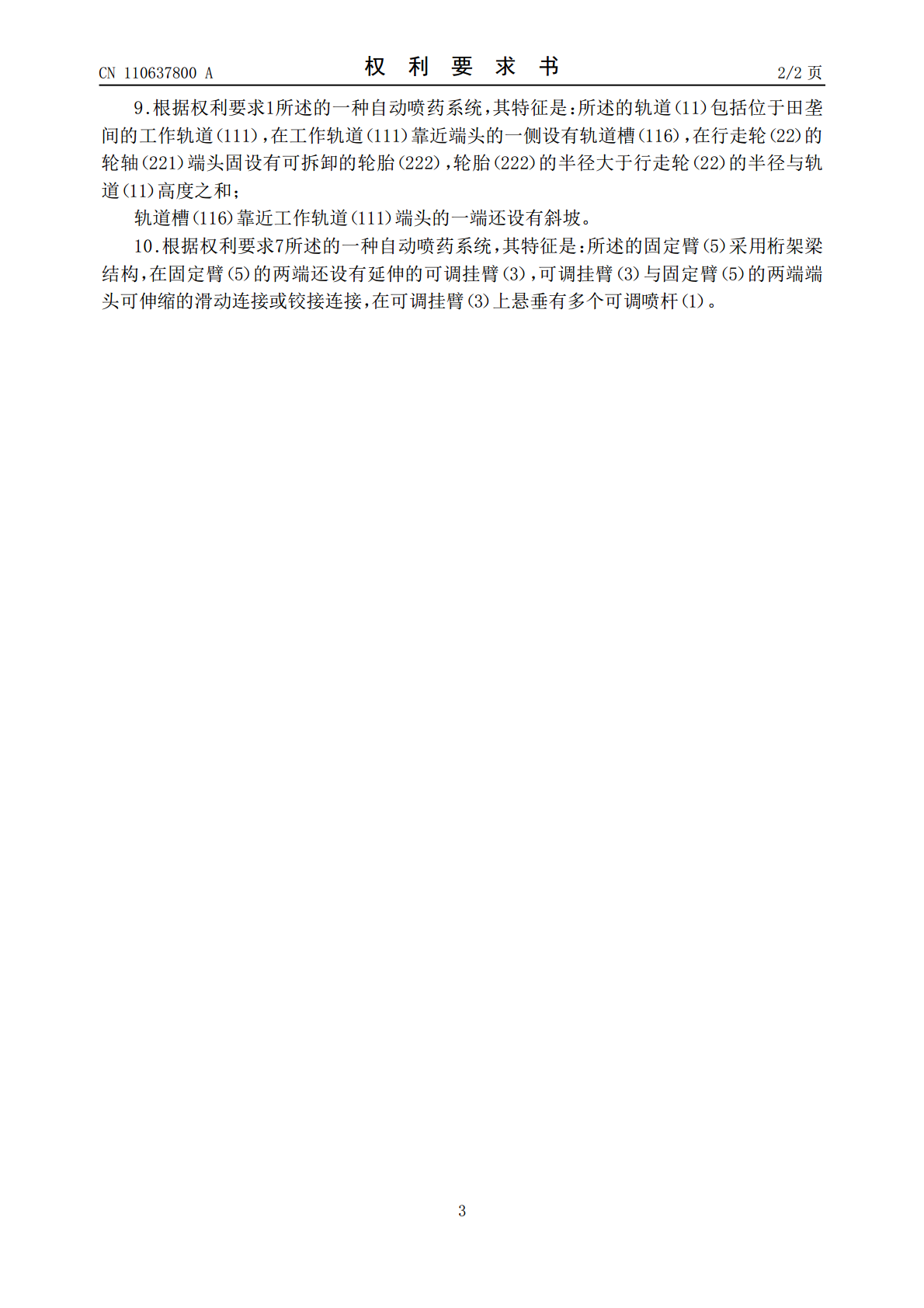

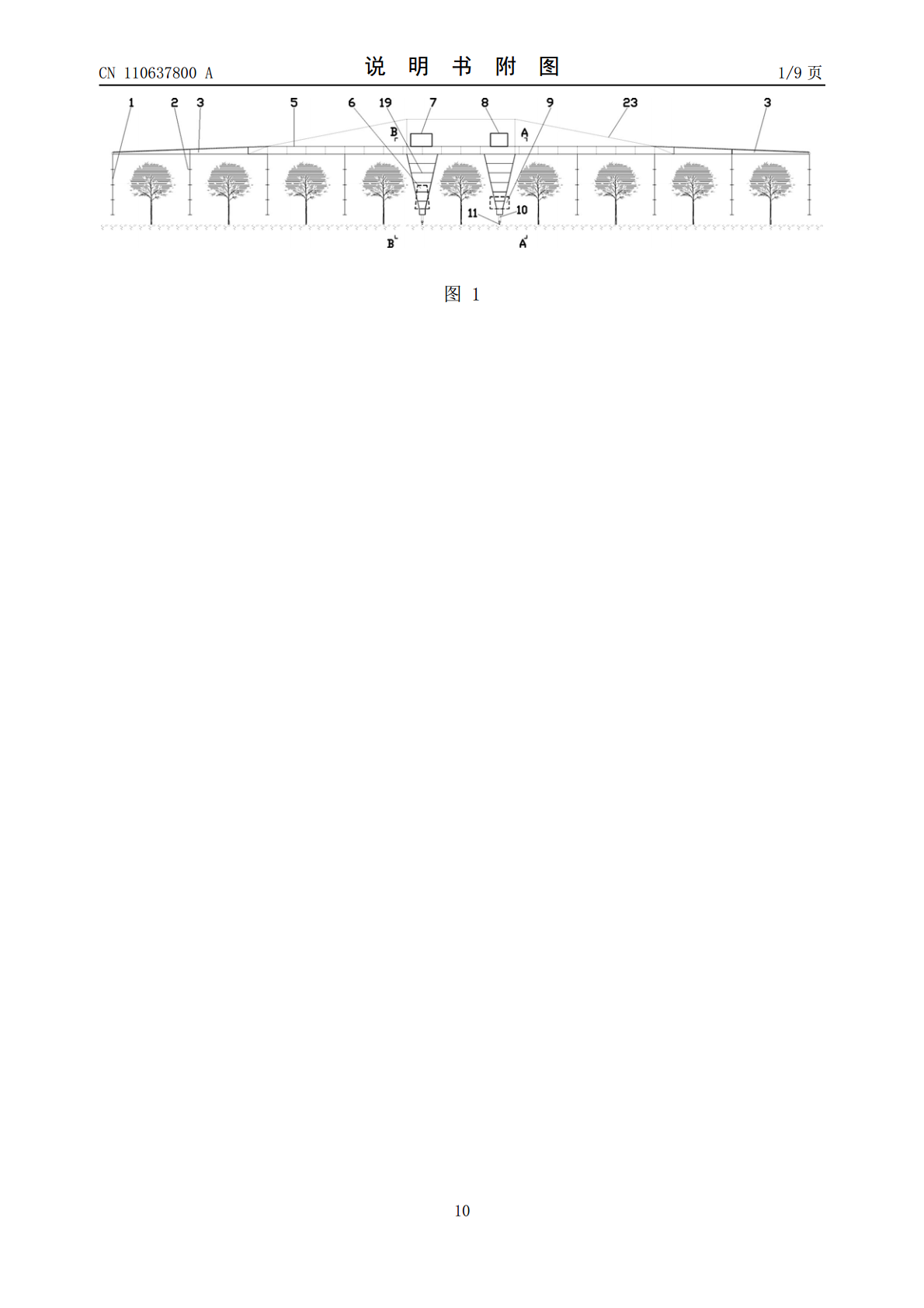

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110637800A(43)申请公布日2020.01.03(21)申请号201910950682.5(22)申请日2019.10.08(71)申请人广西壹零壹农业有限公司地址530007广西壮族自治区南宁市高新区新苑路22号“科德综合农贸市场”第8房(72)发明人黄阳垚杨德锋黄小弋(74)专利代理机构武汉维盾知识产权代理事务所(普通合伙)42244代理人彭永念(51)Int.Cl.A01M7/00(2006.01)权利要求书2页说明书6页附图9页(54)发明名称自动喷药系统(57)摘要本发明提供一种自动喷药系统,它包括使用时位于田垄间的两个支撑架,支撑架的顶部设有固定臂,固定臂的高度高于植株的高度,固定臂延伸到两个支撑架的外侧以覆盖多个田垄;所述的支撑架底部设有行走轮座,行走轮座上设有行走驱动机构,以驱动支撑架沿着轨道行走;支撑架设有转向驱动机构以驱动行走轮座转向;在支撑架或固定臂设有喷药装置和水箱,喷药装置通过管路与水箱连接,在固定臂上悬垂有多个可调喷杆;可调喷杆从上到下设有多个对准植株方向的喷嘴,喷嘴通过管路与喷药装置连接。本发明能够覆盖较大范围内的田垄,实现植株的喷药操作。采用悬垂的可调喷杆,能够确保对植株喷洒的农药分布均匀。采用桁架式轻型结构,能够降低自重。CN110637800ACN110637800A权利要求书1/2页1.一种自动喷药系统,其特征是:它包括使用时位于田垄间的两个支撑架(19),支撑架(19)的顶部设有固定臂(5),固定臂(5)的高度高于植株的高度,固定臂(5)延伸到两个支撑架(19)的外侧以覆盖多个田垄;所述的支撑架(19)底部设有行走轮座(10),行走轮座(10)上设有行走驱动机构(15),以驱动支撑架(19)沿着轨道(11)或路径行走;支撑架(19)设有转向驱动机构(16)以驱动行走轮座(10)转向;在支撑架(19)或固定臂(5)设有喷药装置和水箱,喷药装置通过管路与水箱连接,在固定臂(5)上悬垂有多个可调喷杆(1);可调喷杆(1)从上到下设有多个对准植株方向的喷嘴(2),喷嘴(2)通过管路与喷药装置连接。2.根据权利要求1所述的一种自动喷药系统,其特征是:所述的支撑架(19)采用三角形或梯形结构,支撑架(19)的底部较宽,在支撑架(19)底部靠近两端的位置设有行走轮座(10),行走轮座(10)的底部设有可转动的行走轮(22),行走驱动机构(15)通过传动机构与行走轮(22)连接。3.根据权利要求2所述的一种自动喷药系统,其特征是:行走轮座(10)的顶部固设有竖直的转向轴(101),转向轴(101)可转动的与支撑架(19)连接,转向轴(101)通过传动机构与转向电机(161)连接。4.根据权利要求1所述的一种自动喷药系统,其特征是:在支撑架(19)上还设有动力机组(17)和发电机组(18),动力机组(17)与发电机组(18)机械连接,发电机组(18)用于为行走驱动机构(15)、转向驱动机构(16)和喷药装置提供电能。5.根据权利要求1所述的一种自动喷药系统,其特征是:所述的喷药装置中,喷药电机(12)通过减速器与喷药泵(13)机械连接,所述的喷药泵(13)为离心泵、滑片泵或柱塞泵,喷药泵(13)通过管路与电磁阀连接,电磁阀通过管路与喷嘴(2)连接;在喷药泵(13)与电磁阀之间还通过压力溢流管路与水箱连接。6.根据权利要求5所述的一种自动喷药系统,其特征是:所述的柱塞泵的结构为:喷药电机(12)通过减速器与曲轴(122)连接,曲轴(122)与柱塞缸(131)内的活塞杆连接,柱塞缸(131)分别与单向阀组(132)中的一个进液单向阀和一个排液单向阀连接,进液单向阀与进药管线(134)连接,排液单向阀与排药管线(133)连接。7.根据权利要求5或6任一项所述的一种自动喷药系统,其特征是:在支撑架(19)之间设有喷雾控制传感器(21),用于检测是否存在植株,以启闭控制喷嘴(2)的电磁阀。8.根据权利要求1所述的一种自动喷药系统,其特征是:所述的轨道(11)包括位于田垄间的工作轨道(111),在工作轨道(111)的端头设有与工作轨道(111)垂直的换行轨道(112),在工作轨道(111)与换行轨道(112)的交点设有换行转盘(114);所述的换行转盘(114)的结构为转动盘体(1142)的底部设有转动轴承(1143),转动盘体(1142)的顶部设有转盘轨道(1141);行走轮座(10)的底部设有可转动的行走轮(22),行走轮(22)的外圆壁设有凹槽,凹槽能够卡在工作轨道(111)、换行轨道(112)和转盘轨道(1141)上;在换行转盘(114)附近设有定位牌(113),在支撑架(19)上设有位置传感器(20),位置传感器(20)
