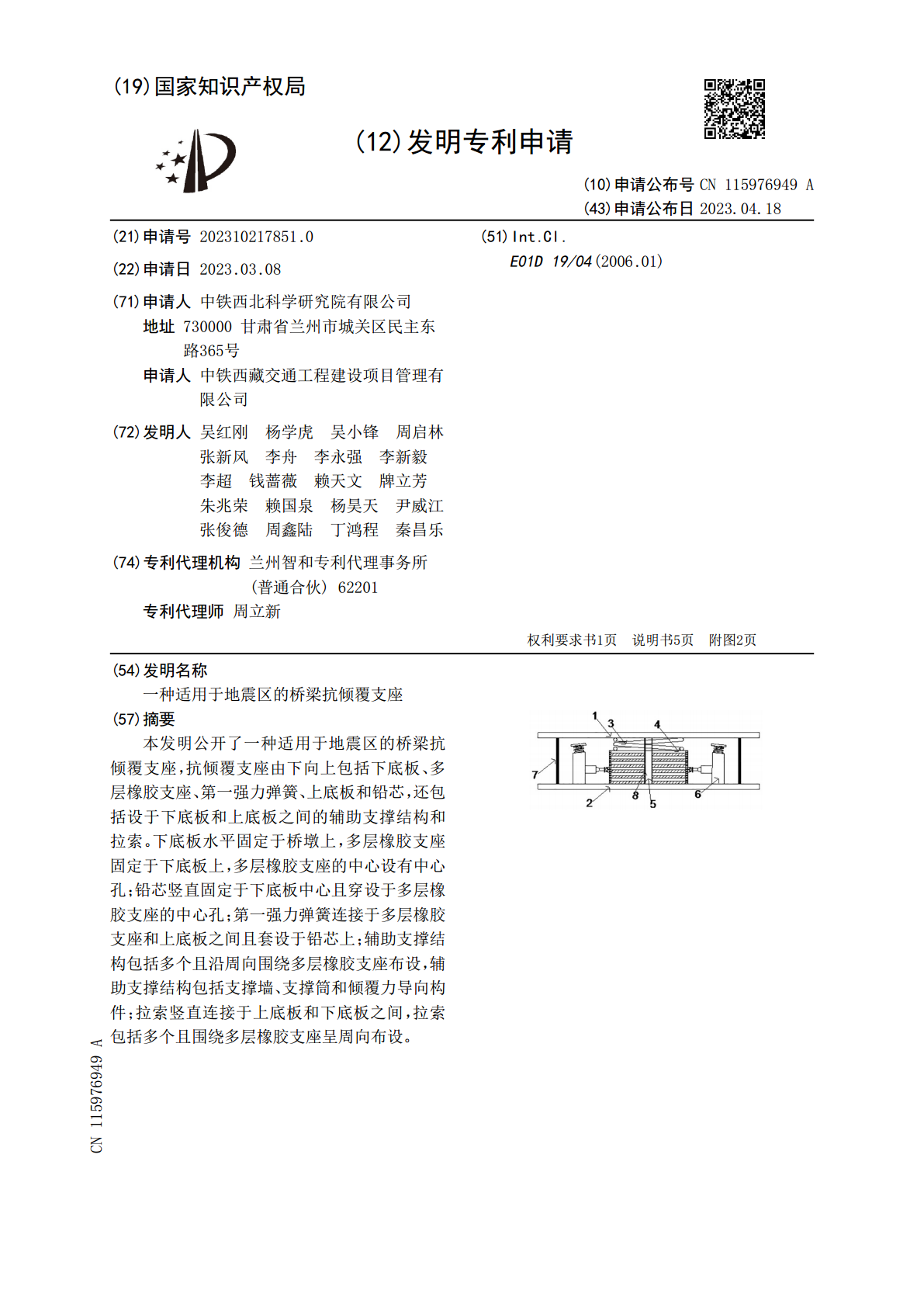

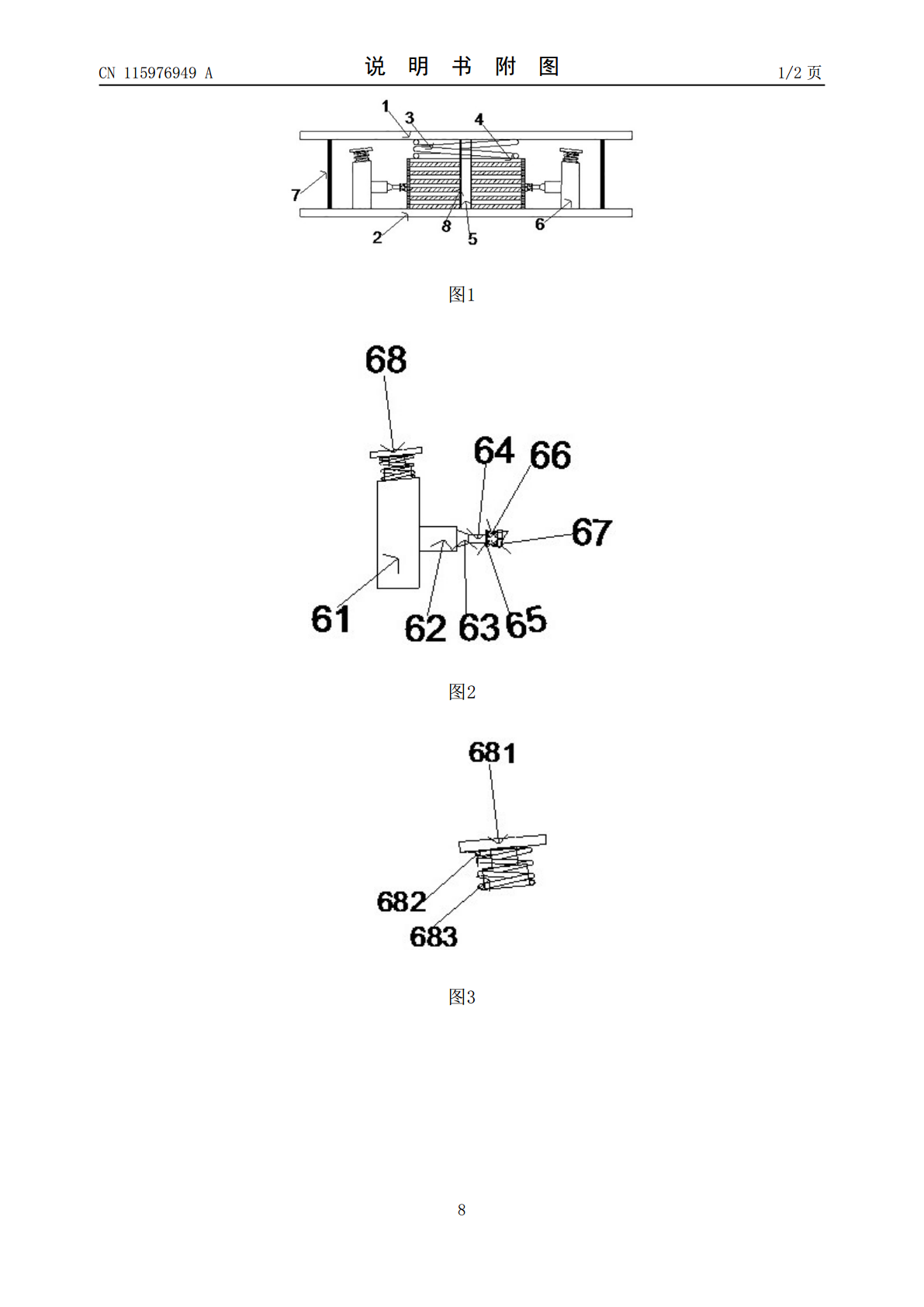

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115976949A(43)申请公布日2023.04.18(21)申请号202310217851.0(51)Int.Cl.(22)申请日2023.03.08E01D19/04(2006.01)(71)申请人中铁西北科学研究院有限公司地址730000甘肃省兰州市城关区民主东路365号申请人中铁西藏交通工程建设项目管理有限公司(72)发明人吴红刚杨学虎吴小锋周启林张新风李舟李永强李新毅李超钱蔷薇赖天文牌立芳朱兆荣赖国泉杨昊天尹威江张俊德周鑫陆丁鸿程秦昌乐(74)专利代理机构兰州智和专利代理事务所(普通合伙)62201专利代理师周立新权利要求书1页说明书5页附图2页(54)发明名称一种适用于地震区的桥梁抗倾覆支座(57)摘要本发明公开了一种适用于地震区的桥梁抗倾覆支座，抗倾覆支座由下向上包括下底板、多层橡胶支座、第一强力弹簧、上底板和铅芯，还包括设于下底板和上底板之间的辅助支撑结构和拉索。下底板水平固定于桥墩上，多层橡胶支座固定于下底板上，多层橡胶支座的中心设有中心孔；铅芯竖直固定于下底板中心且穿设于多层橡胶支座的中心孔；第一强力弹簧连接于多层橡胶支座和上底板之间且套设于铅芯上；辅助支撑结构包括多个且沿周向围绕多层橡胶支座布设，辅助支撑结构包括支撑墙、支撑筒和倾覆力导向构件；拉索竖直连接于上底板和下底板之间，拉索包括多个且围绕多层橡胶支座呈周向布设。CN115976949ACN115976949A权利要求书1/1页1.一种适用于地震区的桥梁抗倾覆支座，其特征在于，抗倾覆支座由下向上包括下底板（2）、多层橡胶支座（4）、第一强力弹簧（3）、上底板（1）和铅芯（5），还包括设于下底板（2）和上底板（1）之间的辅助支撑结构（6）和拉索（7）；所述下底板（2）水平固定于桥墩上，多层橡胶支座（4）固定于下底板（2）上，多层橡胶支座（4）的中心设有中心孔；铅芯（5）竖直固定于下底板（2）中心且穿设于多层橡胶支座（4）的中心孔内，铅芯（5）顶端高出多层橡胶支座（4）且固定连接上底板（1）；第一强力弹簧（3）连接于多层橡胶支座（4）和上底板（1）之间且套设于铅芯（5）上，上底板（1）顶面与桥梁固定连接；辅助支撑结构（6）包括多个且沿周向围绕多层橡胶支座（4）布设，辅助支撑结构（6）包括支撑墙（61）、支撑筒（62）和倾覆力导向构件（68）；所述支撑墙（61）竖直固定于下底板（2）上，支撑墙（61）上连接有垂直朝向多层橡胶支座（4）的支撑筒（62），支撑筒（62）前端连接有球笼式万向节（63），球笼式万向节（63）上连接有向前伸出的连杆（64），连杆（64）前端连接有支撑板（65），支撑板（65）前端连接有向前延伸的第二强力弹簧（66），第二强力弹簧（66）头端连接有橡胶支撑块（67），橡胶支撑块（67）紧靠多层橡胶支座（4）；支撑墙（61）的顶面为坡面，坡面高点靠近多层橡胶支座（4）、坡面低点远离多层橡胶支座（4），坡面与水平面的夹角为10°～20°；支撑墙（61）顶面上连接有伸缩杆（683）、第三强力弹簧（682）和阻尼块（681），支撑杆下端垂直固定于支撑墙（61）顶面上，第三强力弹簧（682）套设于伸缩杆（683）上，阻尼块（681）固定于第三强力弹簧（682）头端，阻尼块（681）高于多层橡胶支座（4）且低于上底板（1）；所述拉索（7）竖直连接于上底板（1）和下底板（2）之间，拉索（7）包括多个且围绕多层橡胶支座（4）沿周向布设。2.根据权利要求1所述的适用于地震区的桥梁抗倾覆支座，其特征在于，所述铅芯（5）外壁上套设有橡胶筒（8），橡胶筒（8）内壁紧贴铅芯（5）外表面，橡胶筒（8）外壁紧贴多层橡胶支座（4）的中心孔。3.根据权利要求1所述的适用于地震区的桥梁抗倾覆支座，其特征在于，所述第一强力弹簧（3）的上端连接有上弹簧座、下端连接有下弹簧座，下弹簧座面积不小于多层橡胶支座（4）的面积，上弹簧座通过螺栓与上底板（1）固定连接。4.根据权利要求1所述的适用于地震区的桥梁抗倾覆支座，其特征在于，多层橡胶支座（4）的外侧面紧贴有竖直挡板，且橡胶支撑块（67）紧靠竖直挡板。5.根据权利要求1所述的适用于地震区的桥梁抗倾覆支座，其特征在于，所述第三强力弹簧（682）的前端高于多层橡胶支座（4）顶面、低于上底板（1）底面。2CN115976949A说明书1/5页一种适用于地震区的桥梁抗倾覆支座技术领域[0001]本发明属于桥梁支座技术领域，具体涉及一种适用于地震区的桥梁抗倾覆支座。背景技术[0002]隔震支座在房屋、桥梁等建筑物中有着广泛的应用，目前常用的隔震支座是橡胶隔震支座，通过橡胶的弹性作用，以降低桥梁的水平震动，同时也能够保证一定的竖向荷载，以支撑上方的建筑物。现有的隔震支座中间
