一种电子信息设备安全保护装置.pdf

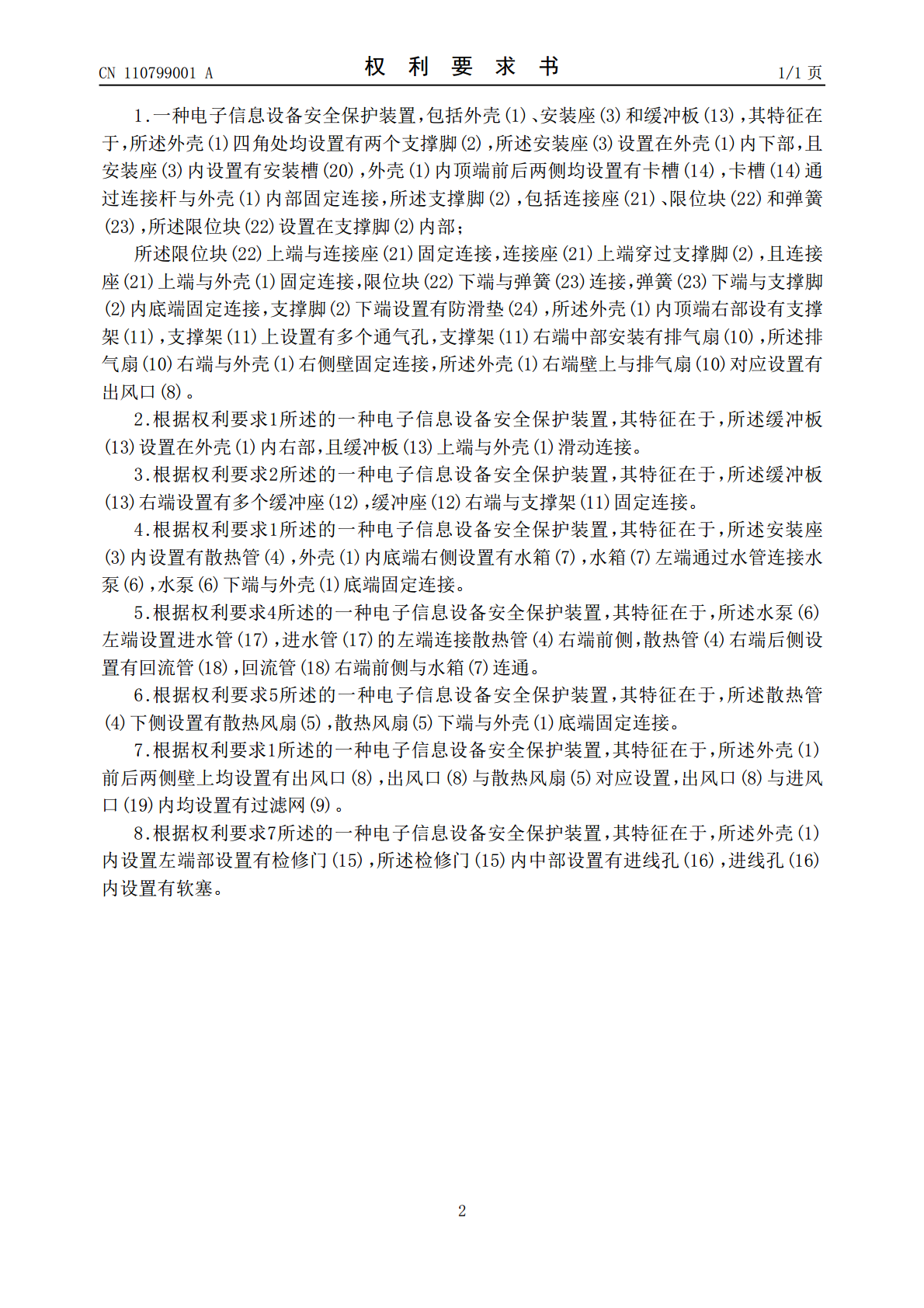

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110799001A(43)申请公布日2020.02.14(21)申请号201911107544.7(22)申请日2019.11.13(71)申请人辽东学院地址118001辽宁省丹东市振安区临江后街116号(72)发明人周家红(74)专利代理机构北京国坤专利代理事务所(普通合伙)11491代理人赵红霞(51)Int.Cl.H05K5/02(2006.01)H05K7/20(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种电子信息设备安全保护装置(57)摘要本发明公开了一种电子信息设备安全保护装置，涉及电子信息设备领域，针对现有的电子信息设备的保护装置，其保护性比较差，保护不过完全，且保护装置的散热效果较差，不利于电子信息设备的散热使用问题，现提出如下方案，其包括外壳、安装座和缓冲板，所述外壳四角处均设置有两个支撑脚，所述安装座设置在外壳内下部，且安装座内设置有安装槽，外壳内顶端前后两侧均设置有卡槽，卡槽通过连接杆与外壳内部固定连接；本发明中，通过安装槽与卡槽的相互配合，将信息设备固定在外壳内，有利于设备的稳定；设备安装时，外壳内通过缓冲板、缓冲座和支撑架的配合，对设备后侧进行减震防护，有利于设备的维护。CN110799001ACN110799001A权利要求书1/1页1.一种电子信息设备安全保护装置，包括外壳(1)、安装座(3)和缓冲板(13)，其特征在于，所述外壳(1)四角处均设置有两个支撑脚(2)，所述安装座(3)设置在外壳(1)内下部，且安装座(3)内设置有安装槽(20)，外壳(1)内顶端前后两侧均设置有卡槽(14)，卡槽(14)通过连接杆与外壳(1)内部固定连接，所述支撑脚(2)，包括连接座(21)、限位块(22)和弹簧(23)，所述限位块(22)设置在支撑脚(2)内部；所述限位块(22)上端与连接座(21)固定连接，连接座(21)上端穿过支撑脚(2)，且连接座(21)上端与外壳(1)固定连接，限位块(22)下端与弹簧(23)连接，弹簧(23)下端与支撑脚(2)内底端固定连接，支撑脚(2)下端设置有防滑垫(24)，所述外壳(1)内顶端右部设有支撑架(11)，支撑架(11)上设置有多个通气孔，支撑架(11)右端中部安装有排气扇(10)，所述排气扇(10)右端与外壳(1)右侧壁固定连接，所述外壳(1)右端壁上与排气扇(10)对应设置有出风口(8)。2.根据权利要求1所述的一种电子信息设备安全保护装置，其特征在于，所述缓冲板(13)设置在外壳(1)内右部，且缓冲板(13)上端与外壳(1)滑动连接。3.根据权利要求2所述的一种电子信息设备安全保护装置，其特征在于，所述缓冲板(13)右端设置有多个缓冲座(12)，缓冲座(12)右端与支撑架(11)固定连接。4.根据权利要求1所述的一种电子信息设备安全保护装置，其特征在于，所述安装座(3)内设置有散热管(4)，外壳(1)内底端右侧设置有水箱(7)，水箱(7)左端通过水管连接水泵(6)，水泵(6)下端与外壳(1)底端固定连接。5.根据权利要求4所述的一种电子信息设备安全保护装置，其特征在于，所述水泵(6)左端设置进水管(17)，进水管(17)的左端连接散热管(4)右端前侧，散热管(4)右端后侧设置有回流管(18)，回流管(18)右端前侧与水箱(7)连通。6.根据权利要求5所述的一种电子信息设备安全保护装置，其特征在于，所述散热管(4)下侧设置有散热风扇(5)，散热风扇(5)下端与外壳(1)底端固定连接。7.根据权利要求1所述的一种电子信息设备安全保护装置，其特征在于，所述外壳(1)前后两侧壁上均设置有出风口(8)，出风口(8)与散热风扇(5)对应设置，出风口(8)与进风口(19)内均设置有过滤网(9)。8.根据权利要求7所述的一种电子信息设备安全保护装置，其特征在于，所述外壳(1)内设置左端部设置有检修门(15)，所述检修门(15)内中部设置有进线孔(16)，进线孔(16)内设置有软塞。2CN110799001A说明书1/4页一种电子信息设备安全保护装置技术领域[0001]本发明涉及电子信息设备领域，尤其涉及一种电子信息设备安全保护装置。背景技术[0002]电子信息是在计算机技术、通信技术和高密度存储技术的迅速发展，并在各个领域里得到广泛应用的背景下成为信息学的词汇。电子信息在信息的存储、传播和应用方面已经从根本上打破了长期以来由纸质载体储存和传播信息的一统天下，代表了信息业发展的方向。[0003]电子信息应运而生的设备，也逐渐被人们重视，由于其设备的重要性，在电子信息设备使用过程中，需要对其严密的保护目前现有的电子信息设备的保护装置，其保护性比较差，保护不过完全，且保护装置的散热效果较
