一种电子信息设备断电保护装置.pdf

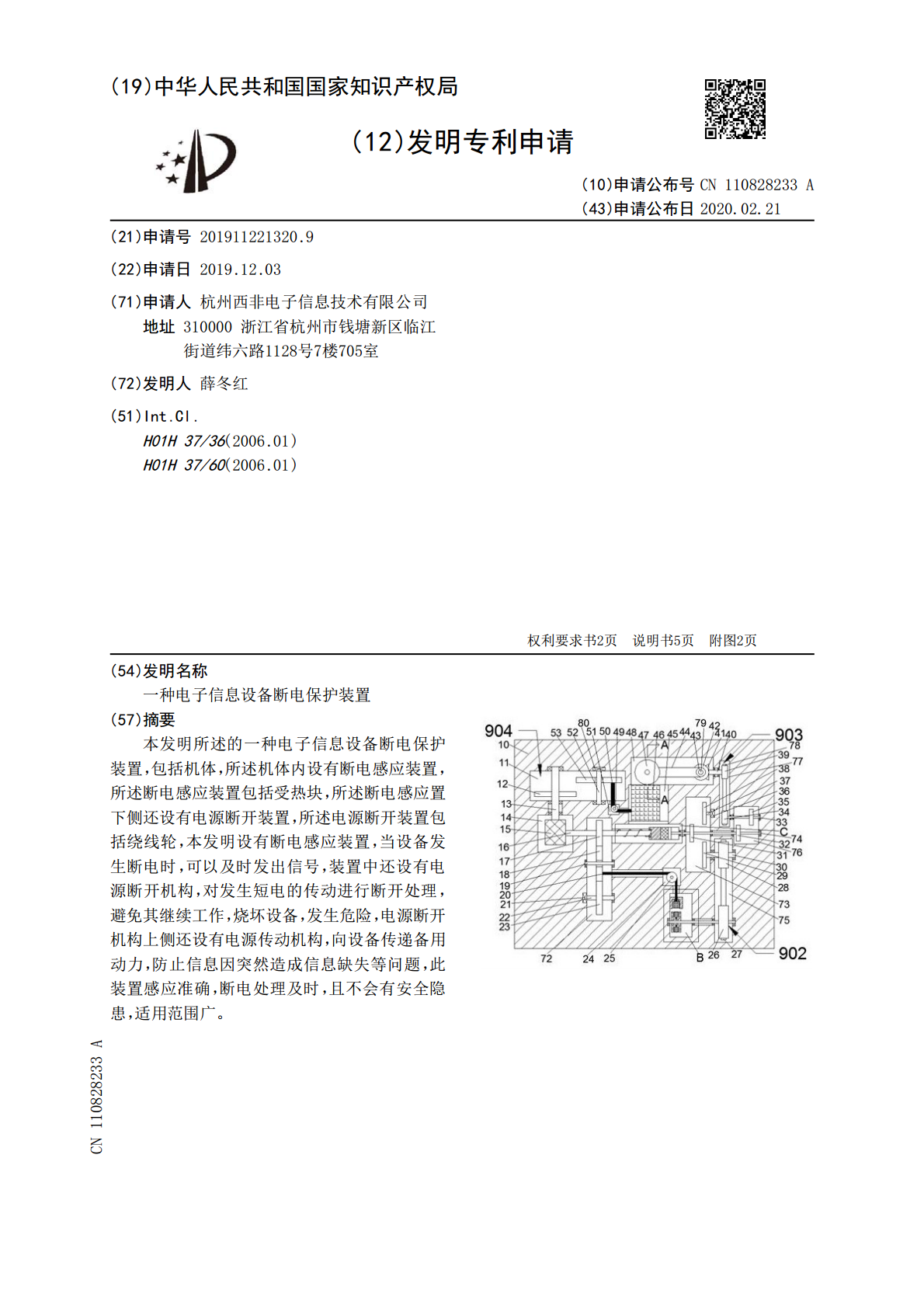

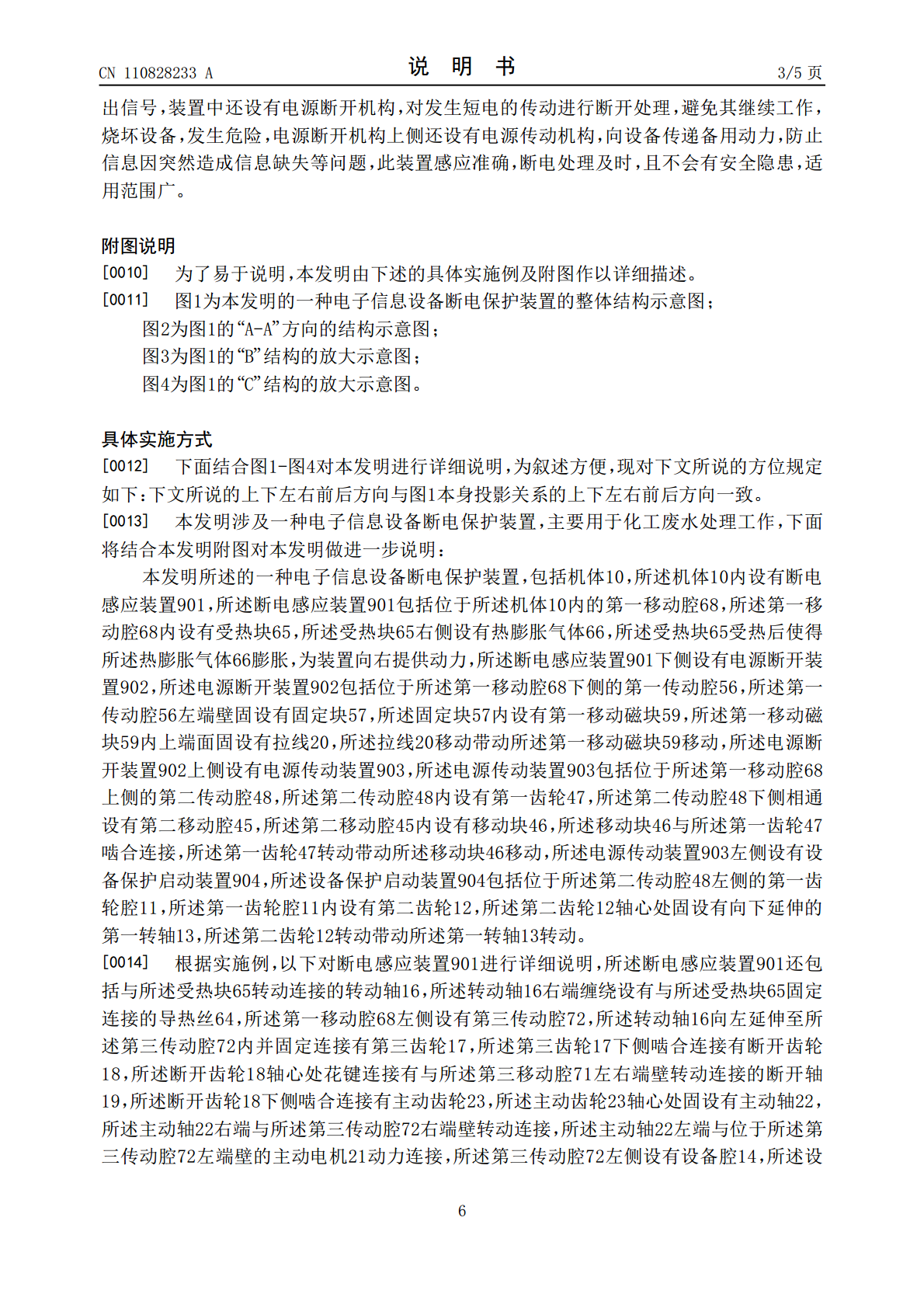

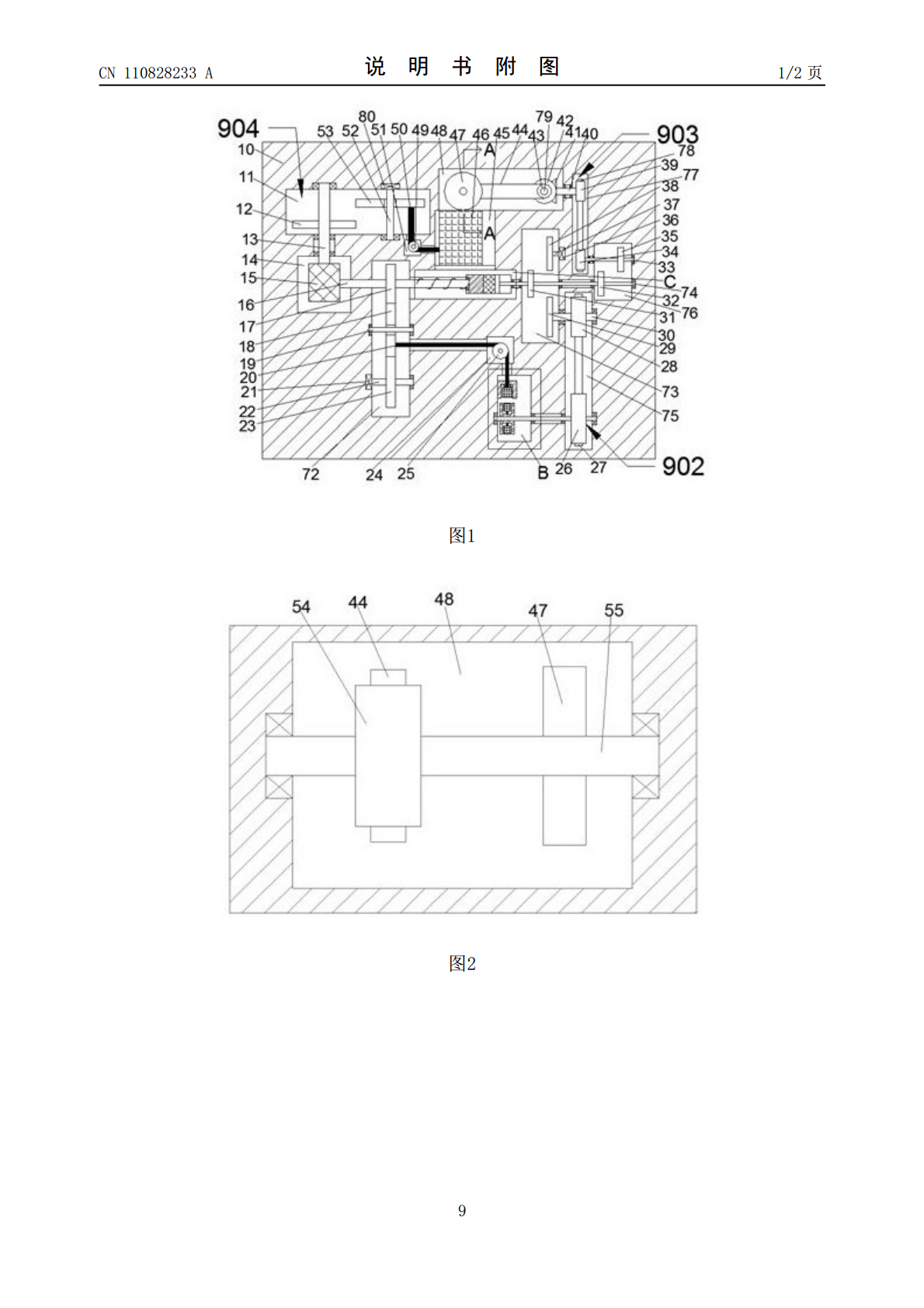

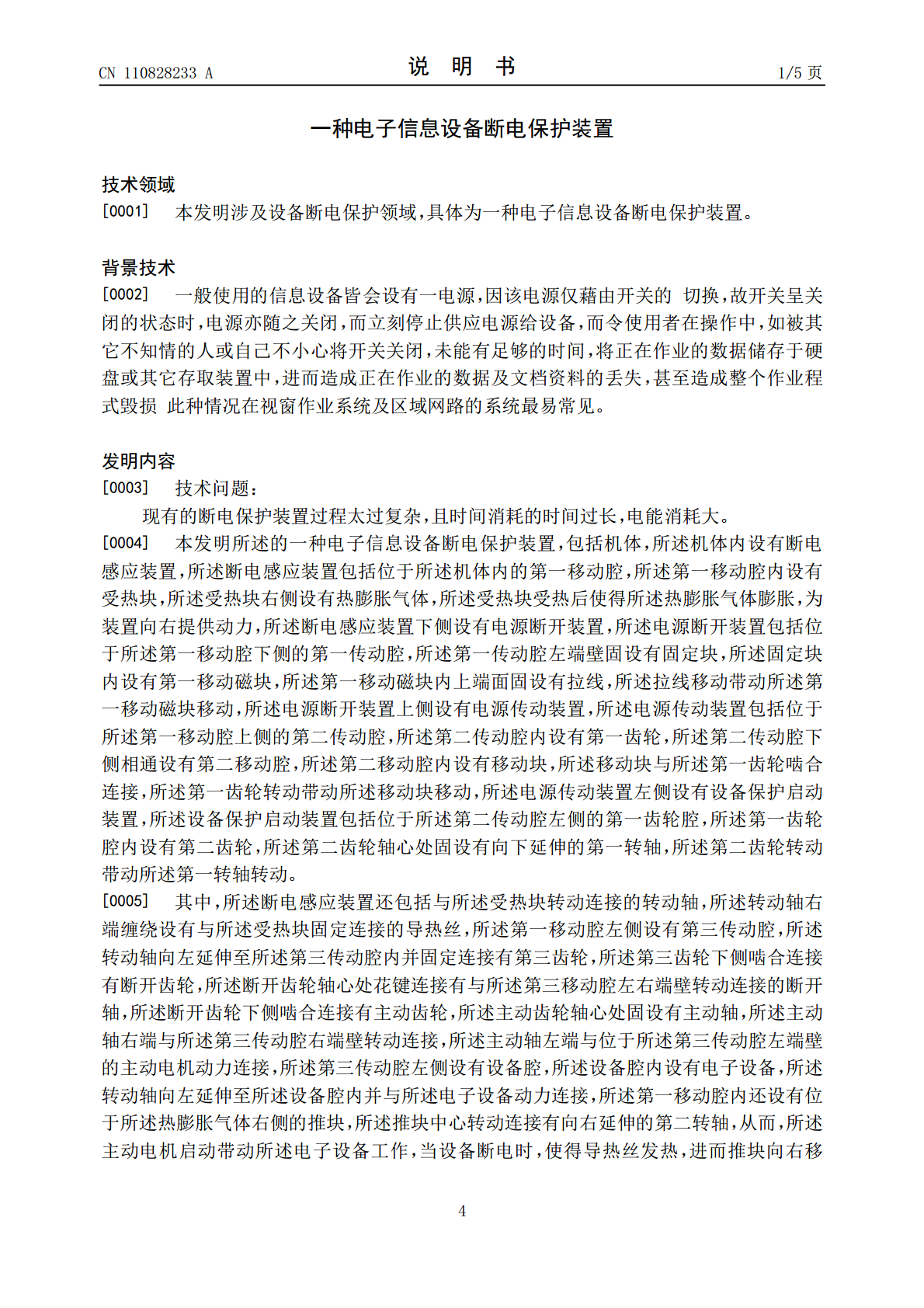

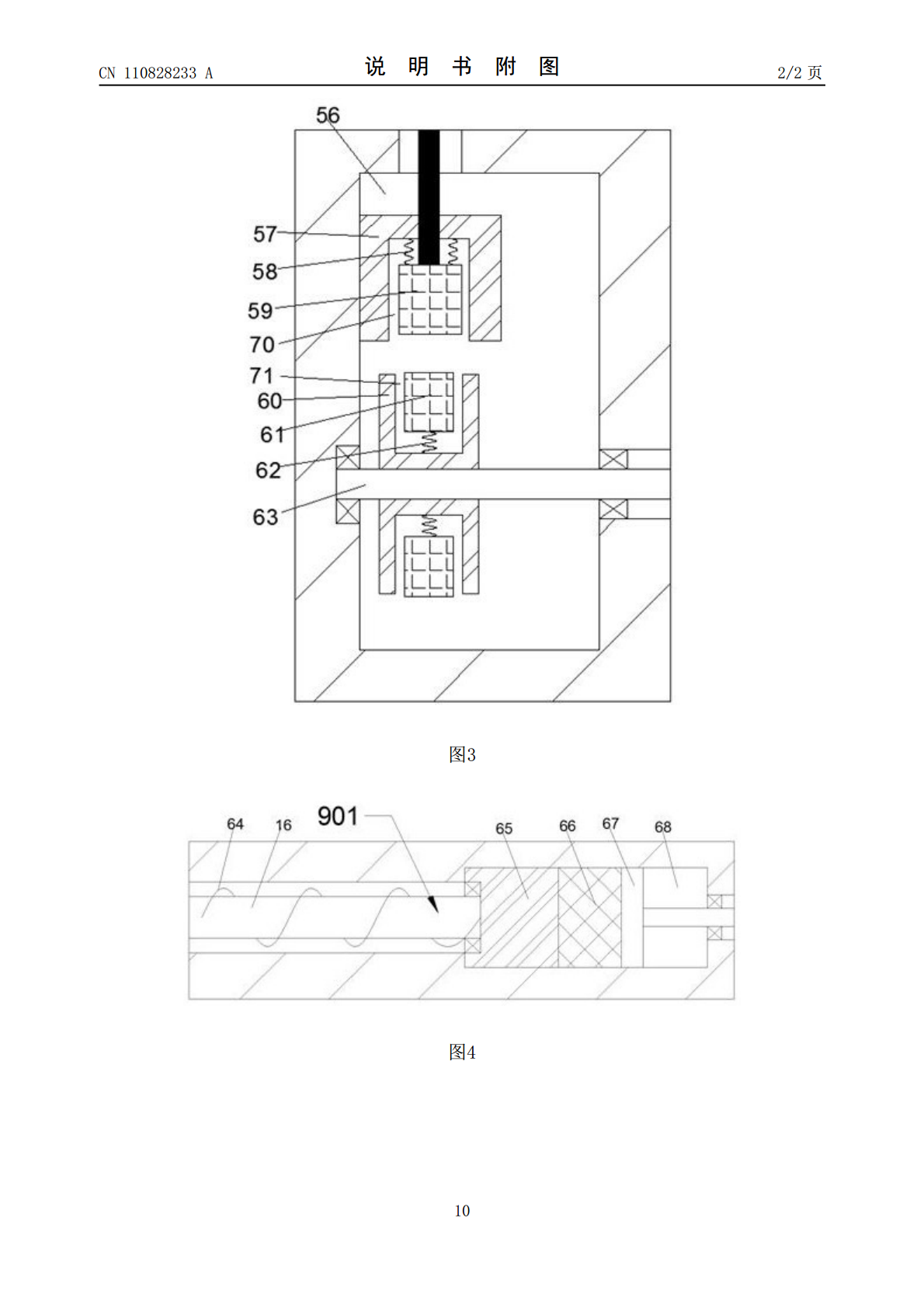

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110828233A(43)申请公布日2020.02.21(21)申请号201911221320.9(22)申请日2019.12.03(71)申请人杭州西非电子信息技术有限公司地址310000浙江省杭州市钱塘新区临江街道纬六路1128号7楼705室(72)发明人薛冬红(51)Int.Cl.H01H37/36(2006.01)H01H37/60(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种电子信息设备断电保护装置(57)摘要本发明所述的一种电子信息设备断电保护装置，包括机体，所述机体内设有断电感应装置，所述断电感应装置包括受热块，所述断电感应置下侧还设有电源断开装置，所述电源断开装置包括绕线轮，本发明设有断电感应装置，当设备发生断电时，可以及时发出信号，装置中还设有电源断开机构，对发生短电的传动进行断开处理，避免其继续工作，烧坏设备，发生危险，电源断开机构上侧还设有电源传动机构，向设备传递备用动力，防止信息因突然造成信息缺失等问题，此装置感应准确，断电处理及时，且不会有安全隐患，适用范围广。CN110828233ACN110828233A权利要求书1/2页1.一种电子信息设备断电保护装置，包括机体；所述机体内设有断电感应装置，所述断电感应装置包括位于所述机体内的第一移动腔，所述第一移动腔内设有受热块，所述受热块右侧设有热膨胀气体，所述受热块受热后使得所述热膨胀气体膨胀，为装置向右提供动力，所述断电感应装置下侧设有电源断开装置，所述电源断开装置包括位于所述第一移动腔下侧的第一传动腔，所述第一传动腔左端壁固设有固定块，所述固定块内设有第一移动磁块，所述第一移动磁块内上端面固设有拉线，所述拉线移动带动所述第一移动磁块移动，所述电源断开装置上侧设有电源传动装置，所述电源传动装置包括位于所述第一移动腔上侧的第二传动腔，所述第二传动腔内设有第一齿轮，所述第二传动腔下侧相通设有第二移动腔，所述第二移动腔内设有移动块，所述移动块与所述第一齿轮啮合连接，所述第一齿轮转动带动所述移动块移动，所述电源传动装置左侧设有设备保护启动装置，所述设备保护启动装置包括位于所述第二传动腔左侧的第一齿轮腔，所述第一齿轮腔内设有第二齿轮，所述第二齿轮轴心处固设有向下延伸的第一转轴，所述第二齿轮转动带动所述第一转轴转动。2.如权利1要求所述的一种电子信息设备断电保护装置，其特征在于：所述断电感应装置还包括与所述受热块转动连接的转动轴；所述转动轴右端缠绕设有与所述受热块固定连接的导热丝，所述第一移动腔左侧设有第三传动腔，所述转动轴向左延伸至所述第三传动腔内并固定连接有第三齿轮，所述第三齿轮下侧啮合连接有断开齿轮，所述断开齿轮轴心处花键连接有与所述第三移动腔左右端壁转动连接的断开轴，所述断开齿轮下侧啮合连接有主动齿轮，所述主动齿轮轴心处固设有主动轴，所述主动轴右端与所述第三传动腔右端壁转动连接，所述主动轴左端与位于所述第三传动腔左端壁的主动电机动力连接，所述第三传动腔左侧设有设备腔，所述设备腔内设有电子设备，所述转动轴向左延伸至所述设备腔内并与所述电子设备动力连接，所述第一移动腔内还设有位于所述热膨胀气体右侧的推块，所述推块中心转动连接有向右延伸的第二转轴，从而，所述主动电机启动带动所述电子设备工作，当设备断电时，使得导热丝发热，进而推块向右移动。3.如权利1要求所述的一种电子信息设备断电保护装置，其特征在于：所述电源断开装置还包括位于所述第一移动腔右侧的第二齿轮腔；所述第二齿轮腔内设有动力齿轮，所述动力齿轮轴心处固设有动力轴，所述动力轴向右延伸并与位于所述第二齿轮腔右端壁的动力电机动力连接，所述第二转轴向右延伸至所述第二齿轮腔内并花键连接有第四齿轮，所述第二齿轮腔内还设有位于所述第四齿轮下侧的第五齿轮，所述第五齿轮轴心处固设有向右延伸的第三转轴，所述第二齿轮腔右侧设有第一皮带轮腔，所述第三转轴向右延伸至所述第一皮带轮腔内并固定连接有第一皮带轮，所述第一皮带轮下侧设有第二皮带轮，所述第二皮带轮和所述第一皮带轮通过第一皮带连接，所述第二皮带轮轴心处固设有向左延伸的传动转轴；所述传动转轴向左延伸至所述第二皮带轮内并固定连接有第六齿轮，所述第六齿轮内设有第三移动腔，所述第三移动腔内设有第二移动磁块，所述第二移动磁块靠近轴心一端面与所述第三移动腔靠近轴心一端壁间固设有弹簧，所述固定块内还设有第四移动腔，所述第一移动磁块位于所述第四移动腔内，且所述第一移动磁块上端面与所述第四移动腔上端面间固设有复位弹簧；2CN110828233A权利要求书2/2页所述第一传动腔上侧设有绕线腔，所述绕线腔内设有第一绕线轮，所述拉线固设在所述第一绕线轮上，所述拉线另一端伸入所述第三传动腔内并与所述断开
