一种曳引驱动的多轿厢共享多井道循环运行电梯.pdf

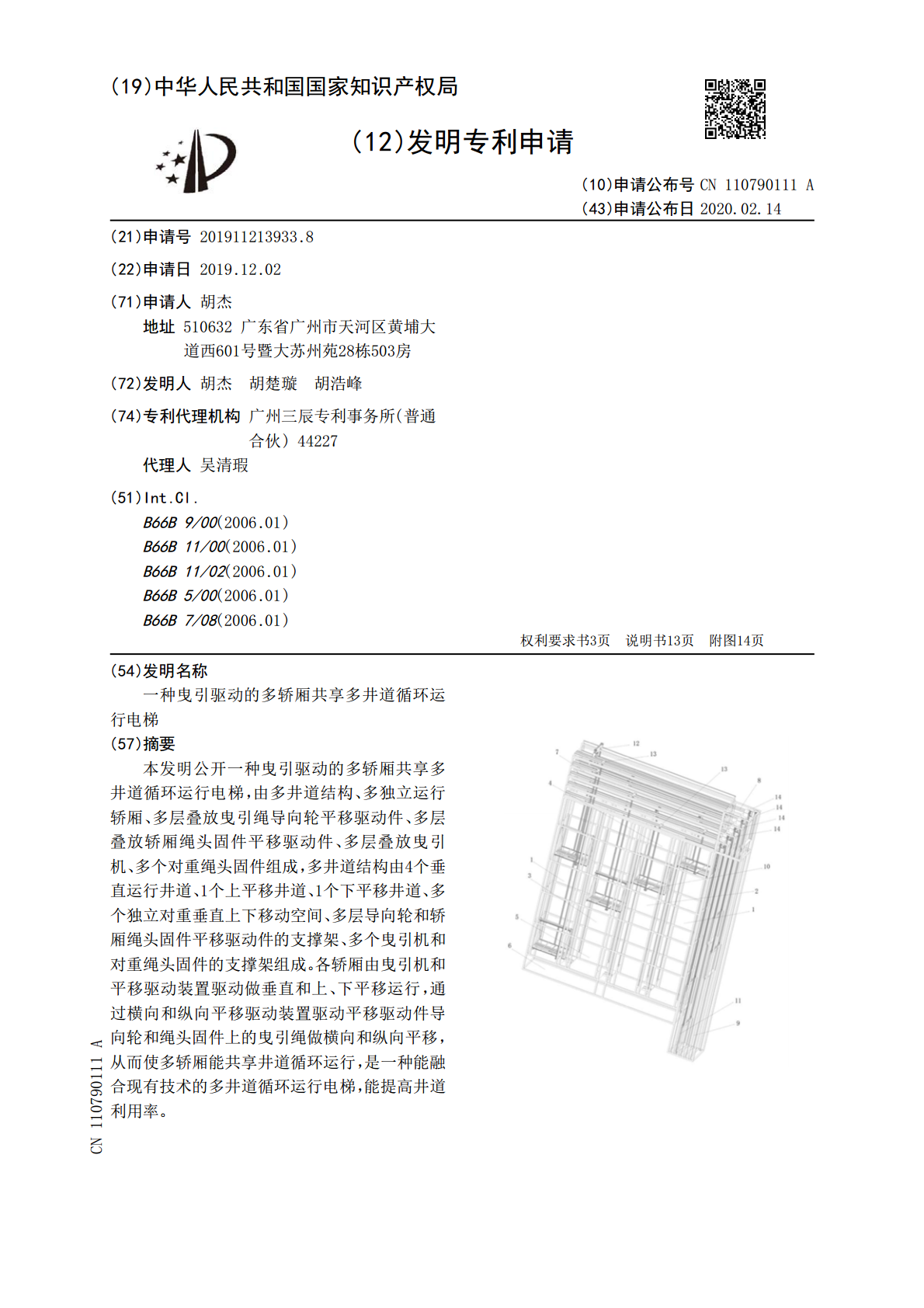

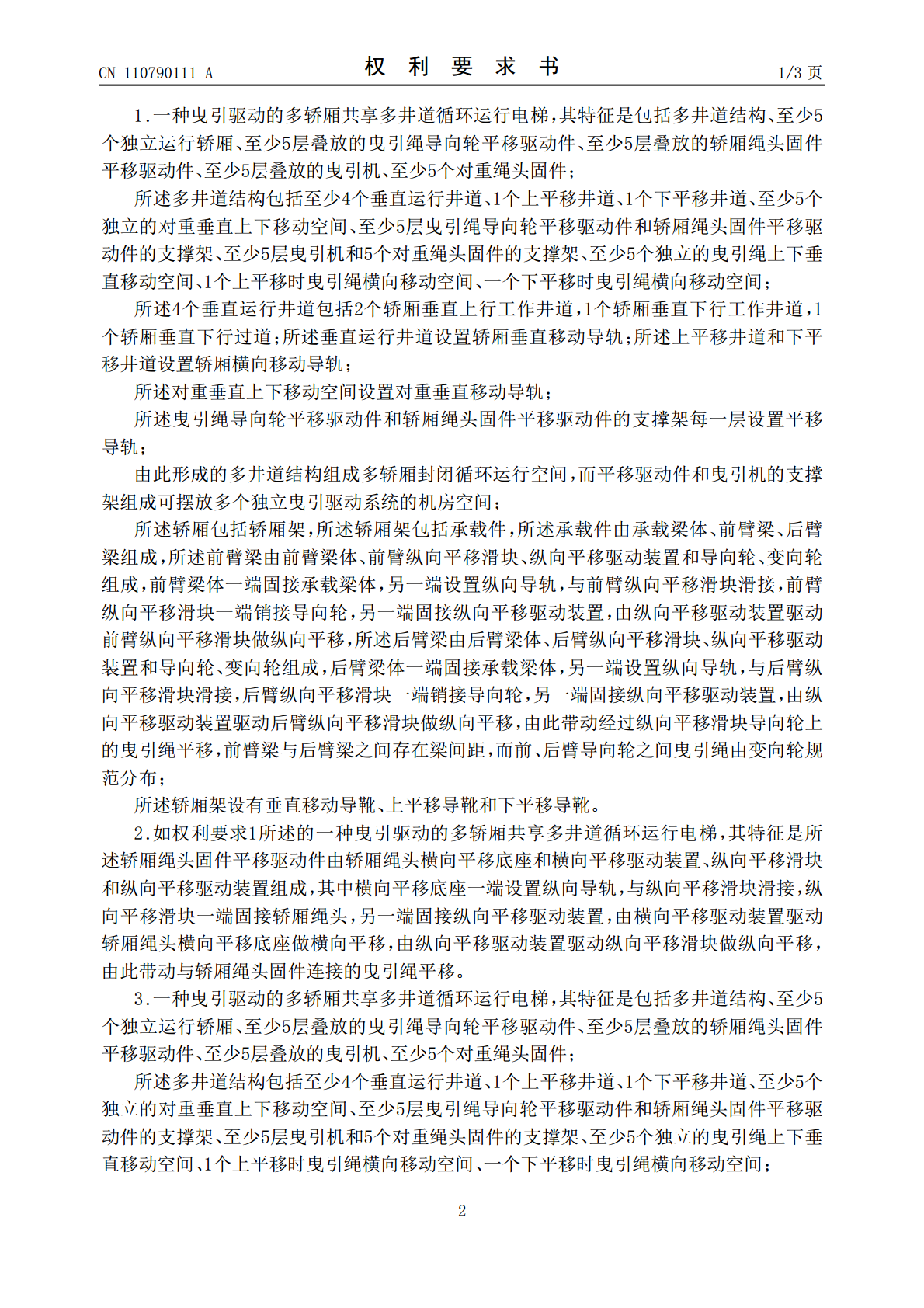

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110790111A(43)申请公布日2020.02.14(21)申请号201911213933.8(22)申请日2019.12.02(71)申请人胡杰地址510632广东省广州市天河区黄埔大道西601号暨大苏州苑28栋503房(72)发明人胡杰胡楚璇胡浩峰(74)专利代理机构广州三辰专利事务所(普通合伙)44227代理人吴清瑕(51)Int.Cl.B66B9/00(2006.01)B66B11/00(2006.01)B66B11/02(2006.01)B66B5/00(2006.01)B66B7/08(2006.01)权利要求书3页说明书13页附图14页(54)发明名称一种曳引驱动的多轿厢共享多井道循环运行电梯(57)摘要本发明公开一种曳引驱动的多轿厢共享多井道循环运行电梯，由多井道结构、多独立运行轿厢、多层叠放曳引绳导向轮平移驱动件、多层叠放轿厢绳头固件平移驱动件、多层叠放曳引机、多个对重绳头固件组成，多井道结构由4个垂直运行井道、1个上平移井道、1个下平移井道、多个独立对重垂直上下移动空间、多层导向轮和轿厢绳头固件平移驱动件的支撑架、多个曳引机和对重绳头固件的支撑架组成。各轿厢由曳引机和平移驱动装置驱动做垂直和上、下平移运行，通过横向和纵向平移驱动装置驱动平移驱动件导向轮和绳头固件上的曳引绳做横向和纵向平移，从而使多轿厢能共享井道循环运行，是一种能融合现有技术的多井道循环运行电梯，能提高井道利用率。CN110790111ACN110790111A权利要求书1/3页1.一种曳引驱动的多轿厢共享多井道循环运行电梯，其特征是包括多井道结构、至少5个独立运行轿厢、至少5层叠放的曳引绳导向轮平移驱动件、至少5层叠放的轿厢绳头固件平移驱动件、至少5层叠放的曳引机、至少5个对重绳头固件；所述多井道结构包括至少4个垂直运行井道、1个上平移井道、1个下平移井道、至少5个独立的对重垂直上下移动空间、至少5层曳引绳导向轮平移驱动件和轿厢绳头固件平移驱动件的支撑架、至少5层曳引机和5个对重绳头固件的支撑架、至少5个独立的曳引绳上下垂直移动空间、1个上平移时曳引绳横向移动空间、一个下平移时曳引绳横向移动空间；所述4个垂直运行井道包括2个轿厢垂直上行工作井道，1个轿厢垂直下行工作井道，1个轿厢垂直下行过道；所述垂直运行井道设置轿厢垂直移动导轨；所述上平移井道和下平移井道设置轿厢横向移动导轨；所述对重垂直上下移动空间设置对重垂直移动导轨；所述曳引绳导向轮平移驱动件和轿厢绳头固件平移驱动件的支撑架每一层设置平移导轨；由此形成的多井道结构组成多轿厢封闭循环运行空间，而平移驱动件和曳引机的支撑架组成可摆放多个独立曳引驱动系统的机房空间；所述轿厢包括轿厢架，所述轿厢架包括承载件，所述承载件由承载梁体、前臂梁、后臂梁组成，所述前臂梁由前臂梁体、前臂纵向平移滑块、纵向平移驱动装置和导向轮、变向轮组成，前臂梁体一端固接承载梁体，另一端设置纵向导轨，与前臂纵向平移滑块滑接，前臂纵向平移滑块一端销接导向轮，另一端固接纵向平移驱动装置，由纵向平移驱动装置驱动前臂纵向平移滑块做纵向平移，所述后臂梁由后臂梁体、后臂纵向平移滑块、纵向平移驱动装置和导向轮、变向轮组成，后臂梁体一端固接承载梁体，另一端设置纵向导轨，与后臂纵向平移滑块滑接，后臂纵向平移滑块一端销接导向轮，另一端固接纵向平移驱动装置，由纵向平移驱动装置驱动后臂纵向平移滑块做纵向平移，由此带动经过纵向平移滑块导向轮上的曳引绳平移，前臂梁与后臂梁之间存在梁间距，而前、后臂导向轮之间曳引绳由变向轮规范分布；所述轿厢架设有垂直移动导靴、上平移导靴和下平移导靴。2.如权利要求1所述的一种曳引驱动的多轿厢共享多井道循环运行电梯，其特征是所述轿厢绳头固件平移驱动件由轿厢绳头横向平移底座和横向平移驱动装置、纵向平移滑块和纵向平移驱动装置组成，其中横向平移底座一端设置纵向导轨，与纵向平移滑块滑接，纵向平移滑块一端固接轿厢绳头，另一端固接纵向平移驱动装置，由横向平移驱动装置驱动轿厢绳头横向平移底座做横向平移，由纵向平移驱动装置驱动纵向平移滑块做纵向平移，由此带动与轿厢绳头固件连接的曳引绳平移。3.一种曳引驱动的多轿厢共享多井道循环运行电梯，其特征是包括多井道结构、至少5个独立运行轿厢、至少5层叠放的曳引绳导向轮平移驱动件、至少5层叠放的轿厢绳头固件平移驱动件、至少5层叠放的曳引机、至少5个对重绳头固件；所述多井道结构包括至少4个垂直运行井道、1个上平移井道、1个下平移井道、至少5个独立的对重垂直上下移动空间、至少5层曳引绳导向轮平移驱动件和轿厢绳头固件平移驱动件的支撑架、至少5层曳引机和5个对重绳头固件的支撑架、至少5个独立的曳引绳上下垂直移动空间、1个上平
