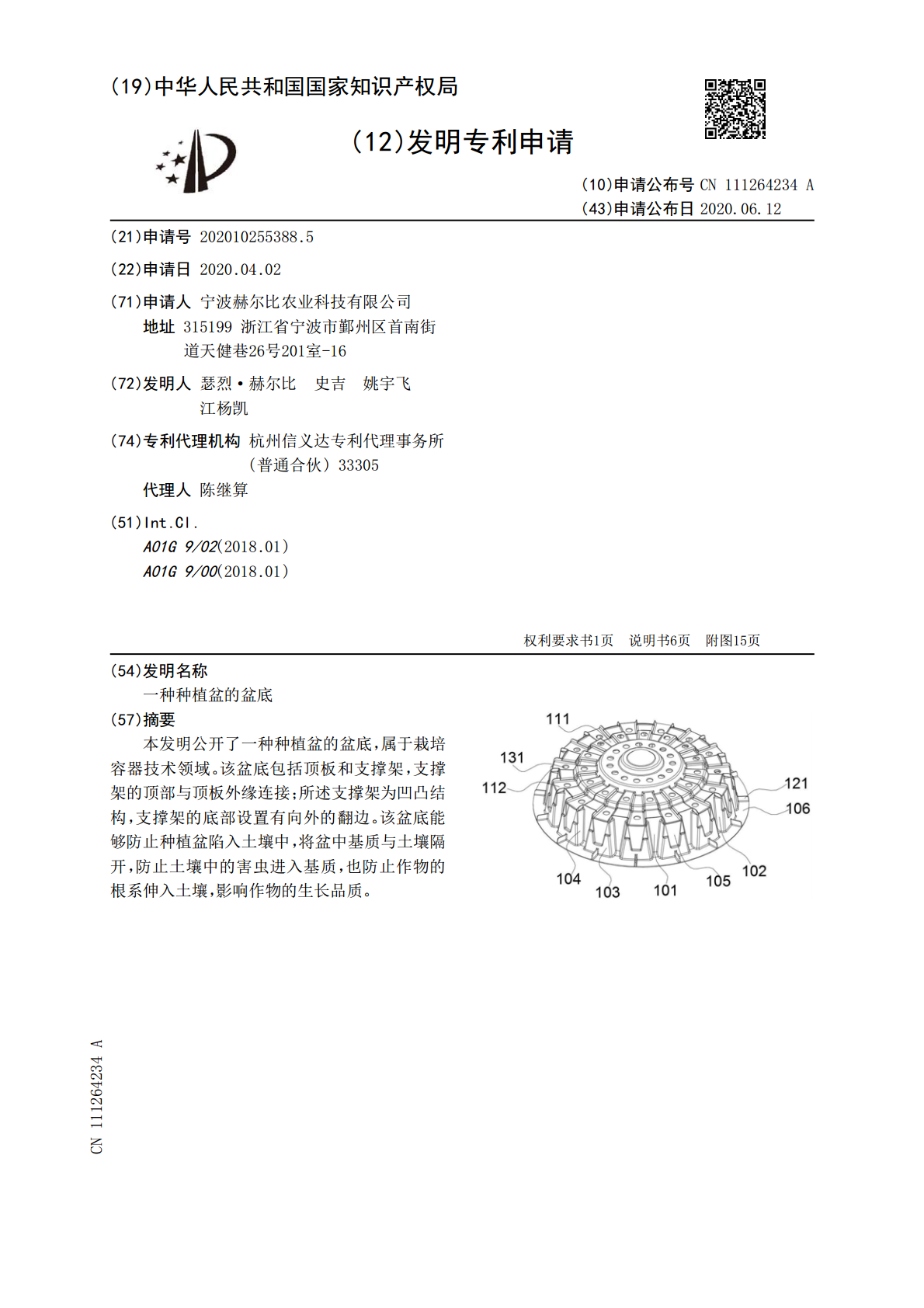

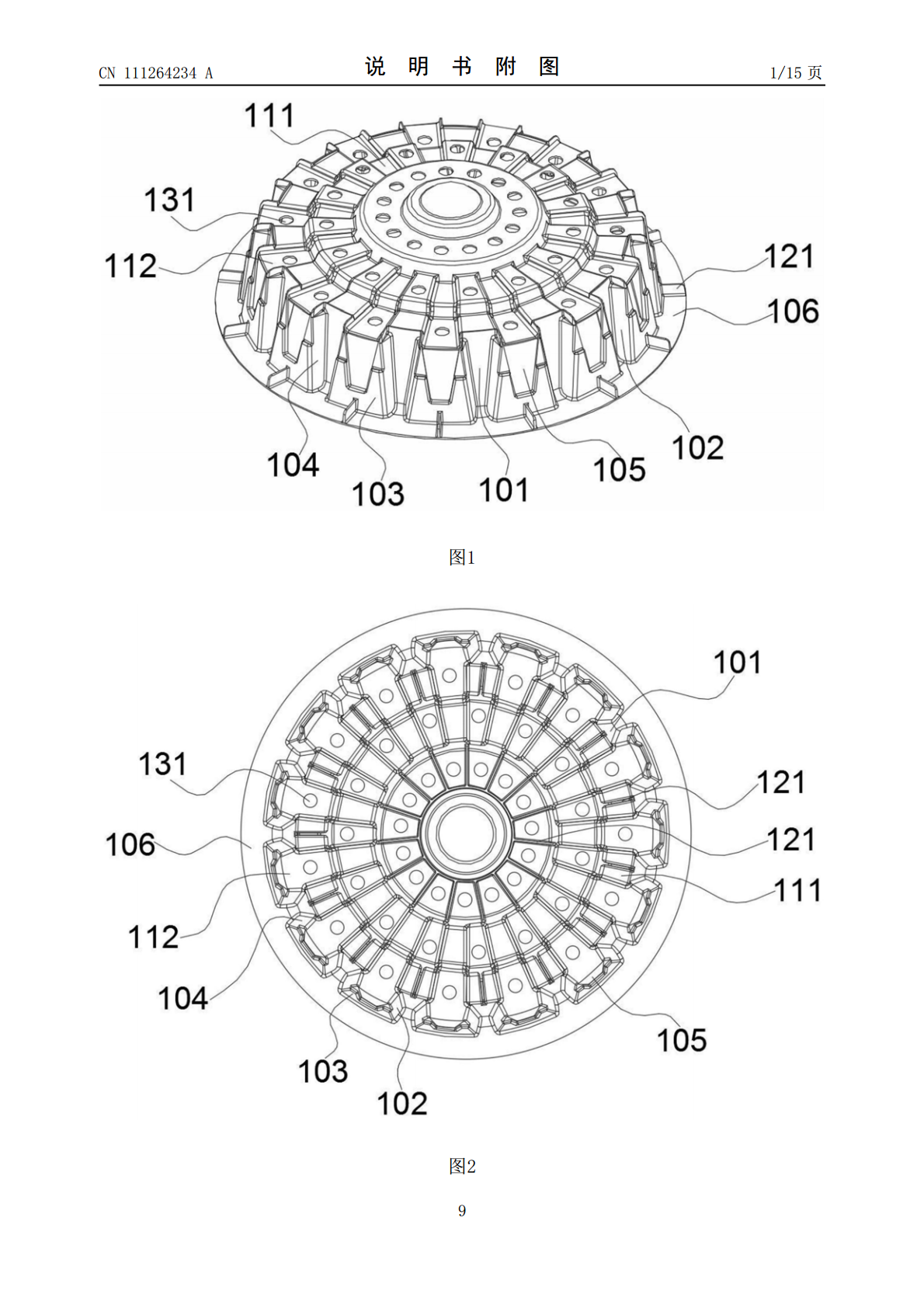

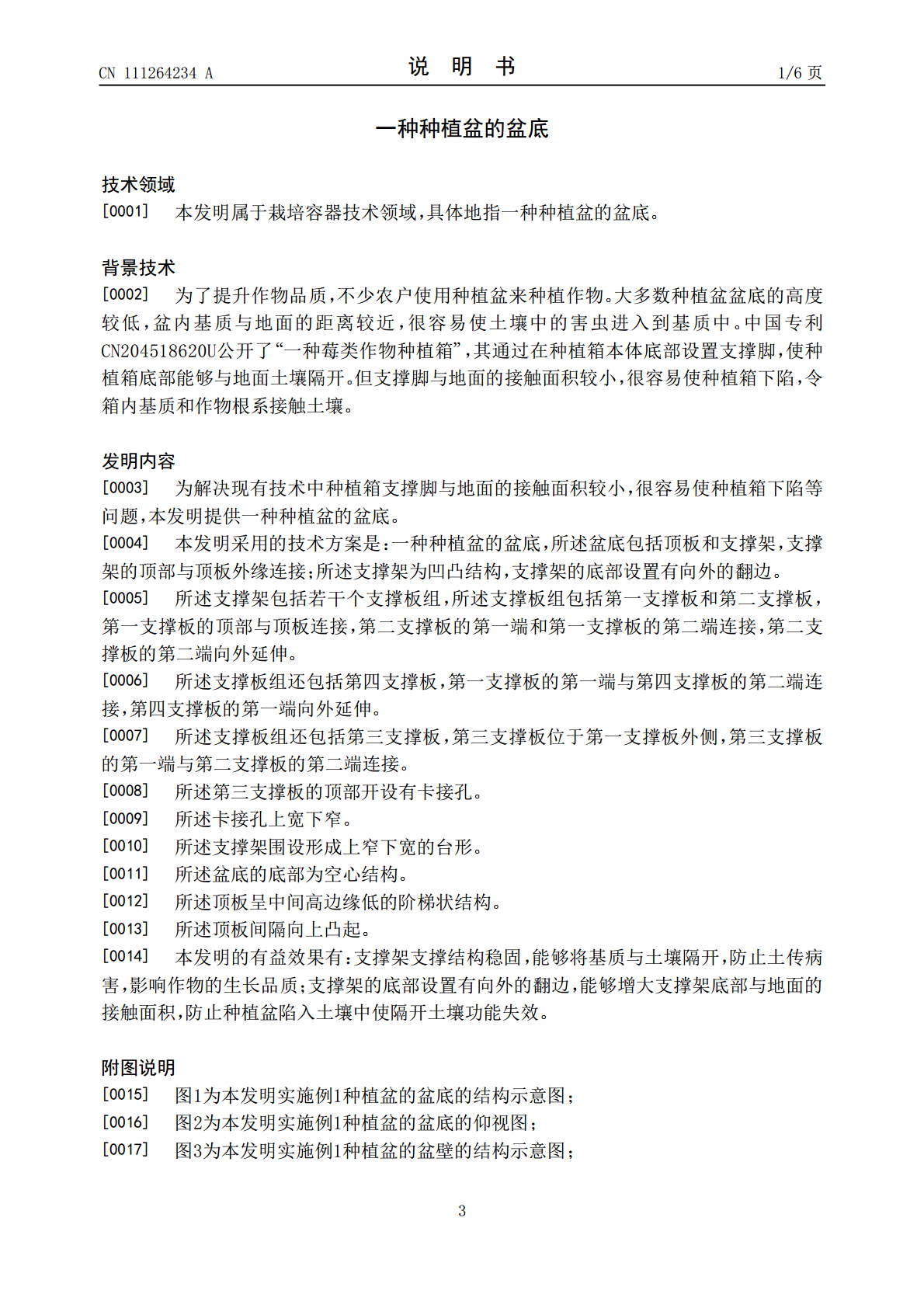

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111264234A(43)申请公布日2020.06.12(21)申请号202010255388.5(22)申请日2020.04.02(71)申请人宁波赫尔比农业科技有限公司地址315199浙江省宁波市鄞州区首南街道天健巷26号201室-16(72)发明人瑟烈·赫尔比史吉姚宇飞江杨凯(74)专利代理机构杭州信义达专利代理事务所(普通合伙)33305代理人陈继算(51)Int.Cl.A01G9/02(2018.01)A01G9/00(2018.01)权利要求书1页说明书6页附图15页(54)发明名称一种种植盆的盆底(57)摘要本发明公开了一种种植盆的盆底，属于栽培容器技术领域。该盆底包括顶板和支撑架，支撑架的顶部与顶板外缘连接；所述支撑架为凹凸结构，支撑架的底部设置有向外的翻边。该盆底能够防止种植盆陷入土壤中，将盆中基质与土壤隔开，防止土壤中的害虫进入基质，也防止作物的根系伸入土壤，影响作物的生长品质。CN111264234ACN111264234A权利要求书1/1页1.一种种植盆的盆底，其特征在于，所述盆底包括顶板和支撑架，支撑架的顶部与顶板外缘连接；所述支撑架为凹凸结构，支撑架的底部设置有向外的翻边(106)。2.根据权利要求1所述的种植盆的盆底，其特征在于，所述支撑架包括若干个支撑板组，所述支撑板组包括第一支撑板(101)和第二支撑板(102)，第一支撑板(101)的顶部与顶板连接，第二支撑板(102)的第一端和第一支撑板(101)的第二端连接，第二支撑板(102)的第二端向外延伸。3.根据权利要求2所述的种植盆的盆底，其特征在于，所述支撑板组还包括第四支撑板(104)，第一支撑板(101)的第一端与第四支撑板(104)的第二端连接，第四支撑板(104)的第一端向外延伸。4.根据权利要求2所述的种植盆的盆底，其特征在于，所述支撑板组还包括第三支撑板(103)，第三支撑板(103)位于第一支撑板(101)外侧，第三支撑板(103)的第一端与第二支撑板(102)的第二端连接。5.根据权利要求4所述种植盆的盆底，其特征在于，所述第三支撑板(103)的顶部开设有卡接孔(105)。6.根据权利要求5所述的种植盆的盆底，其特征在于，所述卡接孔(105)上宽下窄。7.根据权利要求1至6任一项所述的种植盆的盆底，其特征在于，所述支撑架围设形成上窄下宽的台形。8.根据权利要求1至6任一项所述的种植盆的盆底，其特征在于，所述盆底的底部为空心结构。9.根据权利要求1至6任一项所述的种植盆的盆底，其特征在于，所述顶板呈中间高边缘低的阶梯状结构。10.根据权利要求1至6任一项所述的种植盆的盆底，其特征在于，所述顶板间隔向上凸起。2CN111264234A说明书1/6页一种种植盆的盆底技术领域[0001]本发明属于栽培容器技术领域，具体地指一种种植盆的盆底。背景技术[0002]为了提升作物品质，不少农户使用种植盆来种植作物。大多数种植盆盆底的高度较低，盆内基质与地面的距离较近，很容易使土壤中的害虫进入到基质中。中国专利CN204518620U公开了“一种莓类作物种植箱”，其通过在种植箱本体底部设置支撑脚，使种植箱底部能够与地面土壤隔开。但支撑脚与地面的接触面积较小，很容易使种植箱下陷，令箱内基质和作物根系接触土壤。发明内容[0003]为解决现有技术中种植箱支撑脚与地面的接触面积较小，很容易使种植箱下陷等问题，本发明提供一种种植盆的盆底。[0004]本发明采用的技术方案是：一种种植盆的盆底，所述盆底包括顶板和支撑架，支撑架的顶部与顶板外缘连接；所述支撑架为凹凸结构，支撑架的底部设置有向外的翻边。[0005]所述支撑架包括若干个支撑板组，所述支撑板组包括第一支撑板和第二支撑板，第一支撑板的顶部与顶板连接，第二支撑板的第一端和第一支撑板的第二端连接，第二支撑板的第二端向外延伸。[0006]所述支撑板组还包括第四支撑板，第一支撑板的第一端与第四支撑板的第二端连接，第四支撑板的第一端向外延伸。[0007]所述支撑板组还包括第三支撑板，第三支撑板位于第一支撑板外侧，第三支撑板的第一端与第二支撑板的第二端连接。[0008]所述第三支撑板的顶部开设有卡接孔。[0009]所述卡接孔上宽下窄。[0010]所述支撑架围设形成上窄下宽的台形。[0011]所述盆底的底部为空心结构。[0012]所述顶板呈中间高边缘低的阶梯状结构。[0013]所述顶板间隔向上凸起。[0014]本发明的有益效果有：支撑架支撑结构稳固，能够将基质与土壤隔开，防止土传病害，影响作物的生长品质；支撑架的底部设置有向外的翻边，能够增大支撑架底部与地面的接触面积，防止种植盆陷入土壤中使隔开土壤功能失效。附图说明[0015]图1为本
