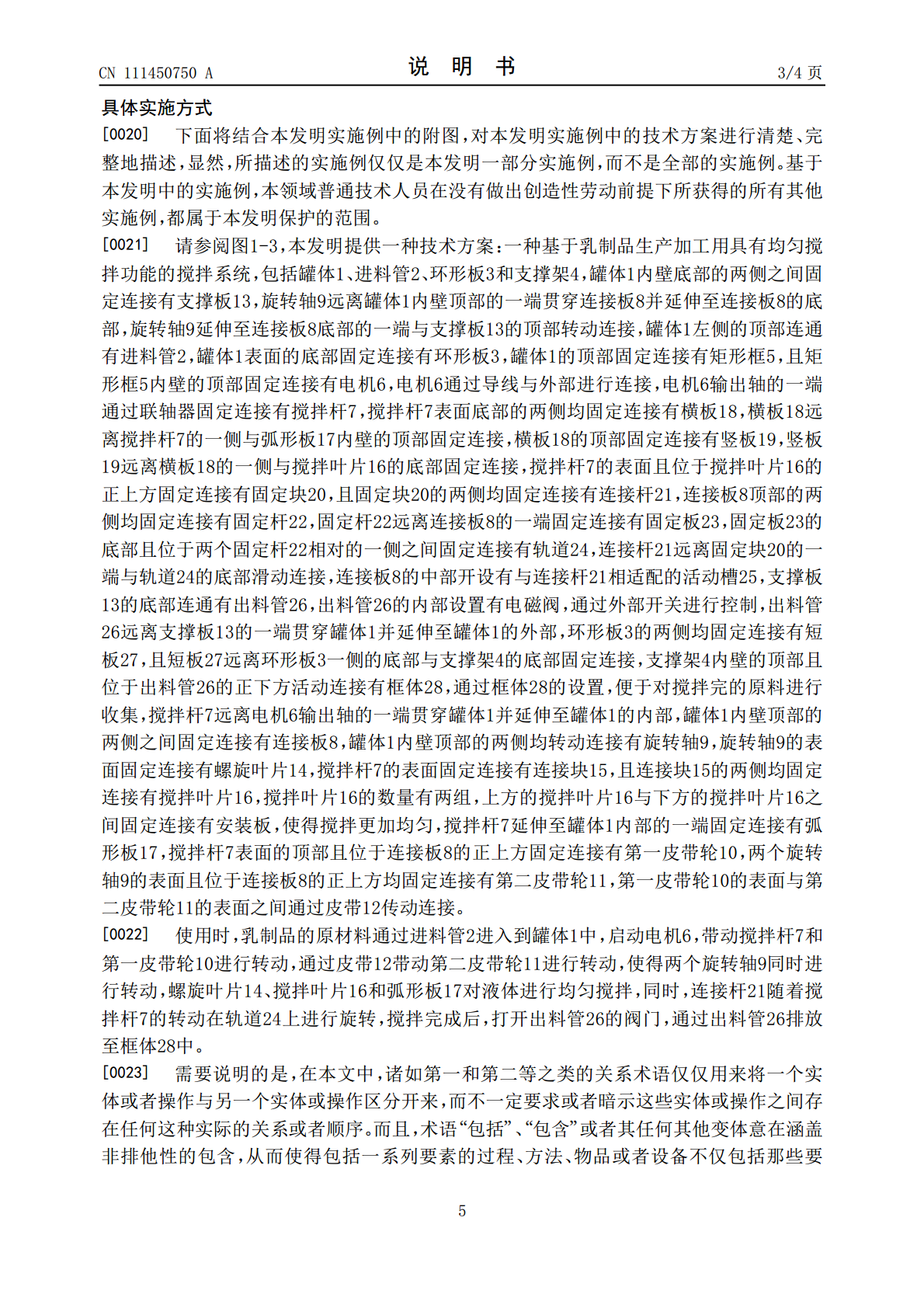

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111450750A(43)申请公布日2020.07.28(21)申请号202010291530.1(22)申请日2020.04.14(71)申请人安徽筑砼装配式建筑研究院有限公司地址230000安徽省合肥市包河区金寨路162号安徽国际商务中心B栋2403室(72)发明人沈路(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙)11411代理人苏友娟(51)Int.Cl.B01F13/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统(57)摘要本发明公开了一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，包括罐体、进料管、环形板和支撑架，所述罐体左侧的顶部连通有进料管，所述罐体表面的底部固定连接有环形板，所述罐体的顶部固定连接有矩形框，且矩形框内壁的顶部固定连接有电机，本发明涉及乳制品加工设备技术领域。该基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，通过罐体的顶部固定连接有矩形框，可以对罐体内进行充分搅拌，搅拌更加均匀，搅拌效果好，提高了搅拌的效率，提高成品质量，通过搅拌杆的表面且位于搅拌叶片的正上方固定连接有固定块，使得在搅拌过程中，搅拌杆更加稳定，提高了设备的安全性，延长了设备的使用寿命。CN111450750ACN111450750A权利要求书1/1页1.一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，包括罐体(1)、进料管(2)、环形板(3)和支撑架(4)，所述罐体(1)左侧的顶部连通有进料管(2)，所述罐体(1)表面的底部固定连接有环形板(3)，其特征在于：所述罐体(1)的顶部固定连接有矩形框(5)，且矩形框(5)内壁的顶部固定连接有电机(6)，所述电机(6)输出轴的一端通过联轴器固定连接有搅拌杆(7)，所述搅拌杆(7)远离电机(6)输出轴的一端贯穿罐体(1)并延伸至罐体(1)的内部，所述罐体(1)内壁顶部的两侧之间固定连接有连接板(8)，所述罐体(1)内壁顶部的两侧均转动连接有旋转轴(9)，所述搅拌杆(7)表面的顶部且位于连接板(8)的正上方固定连接有第一皮带轮(10)，两个所述旋转轴(9)的表面且位于连接板(8)的正上方均固定连接有第二皮带轮(11)，所述第一皮带轮(10)的表面与第二皮带轮(11)的表面之间通过皮带(12)传动连接。2.根据权利要求1所述的一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，其特征在于：所述罐体(1)内壁底部的两侧之间固定连接有支撑板(13)，所述旋转轴(9)远离罐体(1)内壁顶部的一端贯穿连接板(8)并延伸至连接板(8)的底部，所述旋转轴(9)延伸至连接板(8)底部的一端与支撑板(13)的顶部转动连接。3.根据权利要求2所述的一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，其特征在于：所述旋转轴(9)的表面固定连接有螺旋叶片(14)，所述搅拌杆(7)的表面固定连接有连接块(15)，且连接块(15)的两侧均固定连接有搅拌叶片(16)，所述搅拌杆(7)延伸至罐体(1)内部的一端固定连接有弧形板(17)。4.根据权利要求3所述的一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，其特征在于：所述搅拌杆(7)表面底部的两侧均固定连接有横板(18)，所述横板(18)远离搅拌杆(7)的一侧与弧形板(17)内壁的顶部固定连接，所述横板(18)的顶部固定连接有竖板(19)。5.根据权利要求4所述的一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，其特征在于：所述竖板(19)远离横板(18)的一侧与搅拌叶片(16)的底部固定连接，所述搅拌杆(7)的表面且位于搅拌叶片(16)的正上方固定连接有固定块(20)，且固定块(20)的两侧均固定连接有连接杆(21)，所述连接板(8)顶部的两侧均固定连接有固定杆(22)。6.根据权利要求5所述的一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，其特征在于：所述固定杆(22)远离连接板(8)的一端固定连接有固定板(23)，所述固定板(23)的底部且位于两个固定杆(22)相对的一侧之间固定连接有轨道(24)，所述连接杆(21)远离固定块(20)的一端与轨道(24)的底部滑动连接，所述连接板(8)的中部开设有与连接杆(21)相适配的活动槽(25)，所述支撑板(13)的底部连通有出料管(26)。7.根据权利要求6所述的一种基于乳制品生产加工用具有均匀搅拌功能的搅拌系统，其特征在于：所述出料管(26)远离支撑板(13)的一端贯穿罐体(1)并延伸至罐体(1)的外部，所述环形板(3)的两侧均固定连接有短板(27)，且短板(27)远离环形板(3)一侧的底部与支撑架(4)的底部固定连接，所述支撑架(4)内
