一种多功能的紫外激光打孔的装置.pdf

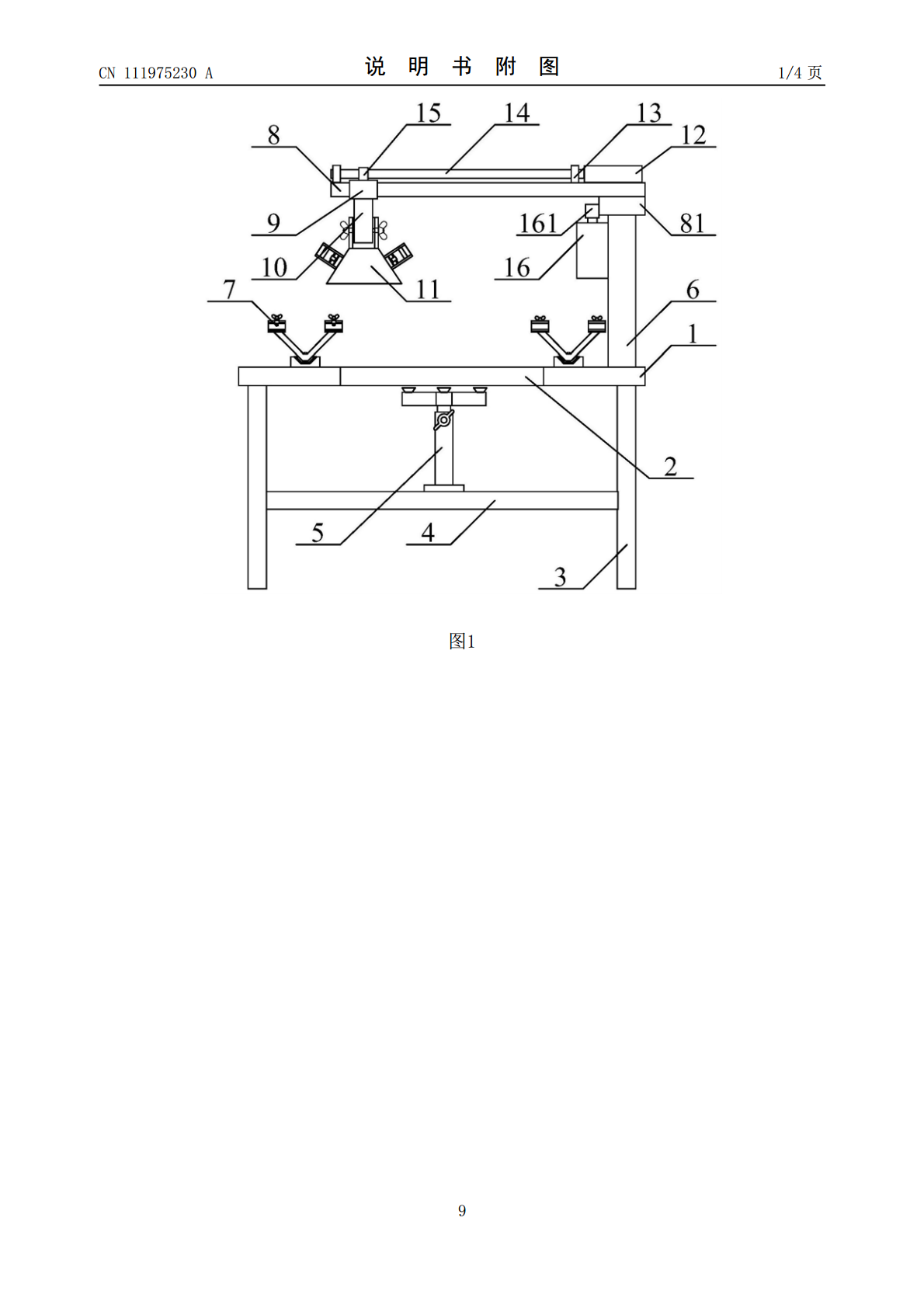

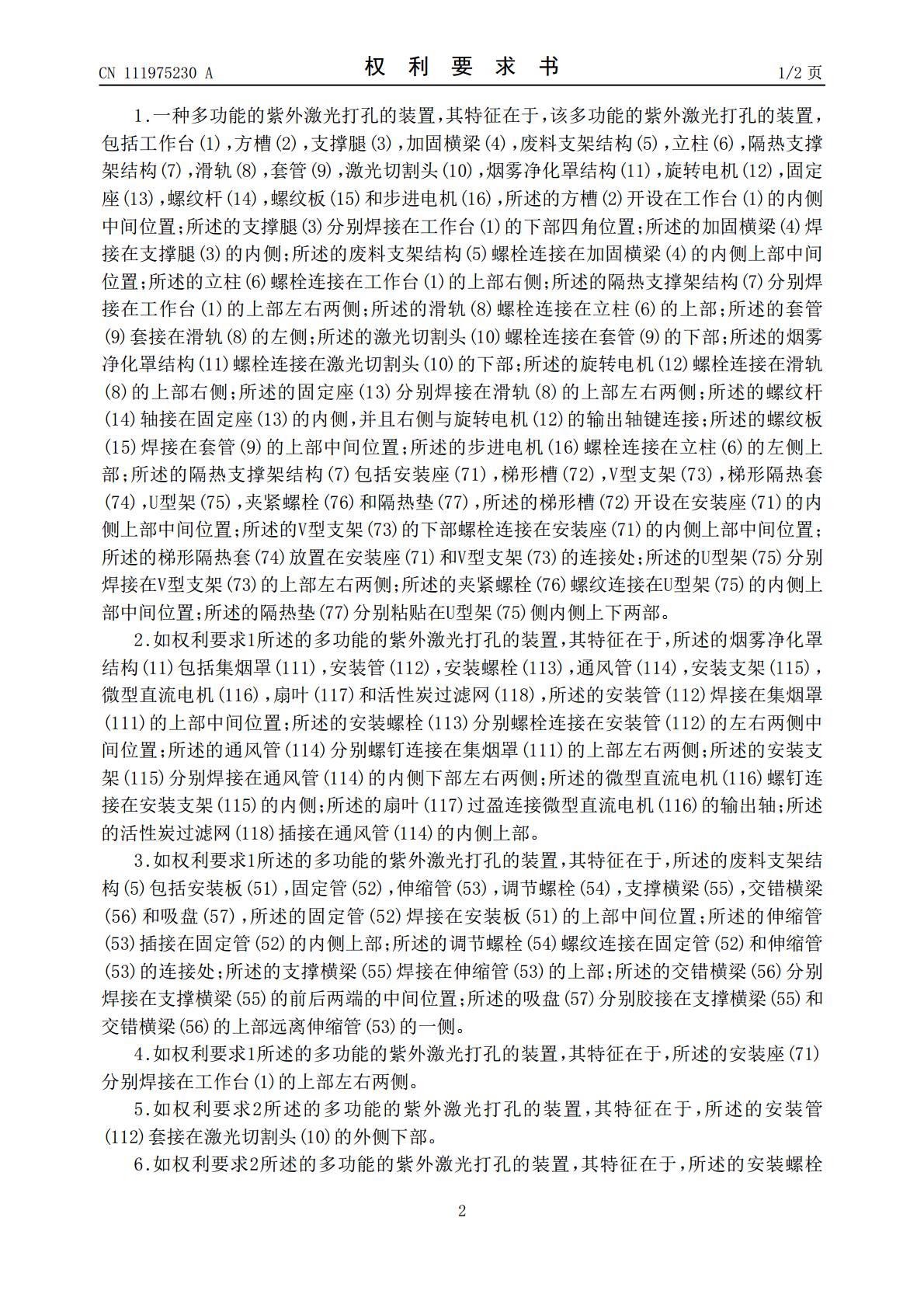

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111975230A(43)申请公布日2020.11.24(21)申请号202010602611.9(22)申请日2020.06.29(71)申请人苏州紫光伟业激光科技有限公司地址215636江苏省苏州市张家港市大新镇新东路紫光伟业(72)发明人毛桂林(74)专利代理机构南京天华专利代理有限责任公司32218代理人夏平(51)Int.Cl.B23K26/382(2014.01)B23K26/142(2014.01)B23K26/70(2014.01)B01D53/04(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种多功能的紫外激光打孔的装置(57)摘要本发明公开了一种多功能的紫外激光打孔的装置，包括工作台，方槽，支撑腿，加固横梁，废料支架结构，立柱，隔热支撑架结构，滑轨，套管，激光切割头，烟雾净化罩结构，旋转电机，固定座，螺纹杆，螺纹板和步进电机，所述的方槽开设在工作台的内侧中间位置；所述的支撑腿分别焊接在工作台的下部四角位置；所述的加固横梁焊接在支撑腿的内侧；所述的废料支架结构螺栓连接在加固横梁的内侧上部中间位置。本发明的有益效果为：通过隔热垫和梯形隔热套的设置，有利于可以阻挡钢板热量的传导，在激光切割头发出紫外线激光束对钢板进行切割时钢板会产生热量，热量会传导到设备上，容易烫伤工作人员。CN111975230ACN111975230A权利要求书1/2页1.一种多功能的紫外激光打孔的装置，其特征在于，该多功能的紫外激光打孔的装置，包括工作台(1)，方槽(2)，支撑腿(3)，加固横梁(4)，废料支架结构(5)，立柱(6)，隔热支撑架结构(7)，滑轨(8)，套管(9)，激光切割头(10)，烟雾净化罩结构(11)，旋转电机(12)，固定座(13)，螺纹杆(14)，螺纹板(15)和步进电机(16)，所述的方槽(2)开设在工作台(1)的内侧中间位置；所述的支撑腿(3)分别焊接在工作台(1)的下部四角位置；所述的加固横梁(4)焊接在支撑腿(3)的内侧；所述的废料支架结构(5)螺栓连接在加固横梁(4)的内侧上部中间位置；所述的立柱(6)螺栓连接在工作台(1)的上部右侧；所述的隔热支撑架结构(7)分别焊接在工作台(1)的上部左右两侧；所述的滑轨(8)螺栓连接在立柱(6)的上部；所述的套管(9)套接在滑轨(8)的左侧；所述的激光切割头(10)螺栓连接在套管(9)的下部；所述的烟雾净化罩结构(11)螺栓连接在激光切割头(10)的下部；所述的旋转电机(12)螺栓连接在滑轨(8)的上部右侧；所述的固定座(13)分别焊接在滑轨(8)的上部左右两侧；所述的螺纹杆(14)轴接在固定座(13)的内侧，并且右侧与旋转电机(12)的输出轴键连接；所述的螺纹板(15)焊接在套管(9)的上部中间位置；所述的步进电机(16)螺栓连接在立柱(6)的左侧上部；所述的隔热支撑架结构(7)包括安装座(71)，梯形槽(72)，V型支架(73)，梯形隔热套(74)，U型架(75)，夹紧螺栓(76)和隔热垫(77)，所述的梯形槽(72)开设在安装座(71)的内侧上部中间位置；所述的V型支架(73)的下部螺栓连接在安装座(71)的内侧上部中间位置；所述的梯形隔热套(74)放置在安装座(71)和V型支架(73)的连接处；所述的U型架(75)分别焊接在V型支架(73)的上部左右两侧；所述的夹紧螺栓(76)螺纹连接在U型架(75)的内侧上部中间位置；所述的隔热垫(77)分别粘贴在U型架(75)侧内侧上下两部。2.如权利要求1所述的多功能的紫外激光打孔的装置，其特征在于，所述的烟雾净化罩结构(11)包括集烟罩(111)，安装管(112)，安装螺栓(113)，通风管(114)，安装支架(115)，微型直流电机(116)，扇叶(117)和活性炭过滤网(118)，所述的安装管(112)焊接在集烟罩(111)的上部中间位置；所述的安装螺栓(113)分别螺栓连接在安装管(112)的左右两侧中间位置；所述的通风管(114)分别螺钉连接在集烟罩(111)的上部左右两侧；所述的安装支架(115)分别焊接在通风管(114)的内侧下部左右两侧；所述的微型直流电机(116)螺钉连接在安装支架(115)的内侧；所述的扇叶(117)过盈连接微型直流电机(116)的输出轴；所述的活性炭过滤网(118)插接在通风管(114)的内侧上部。3.如权利要求1所述的多功能的紫外激光打孔的装置，其特征在于，所述的废料支架结构(5)包括安装板(51)，固定管(52)，伸缩管(53)，调节螺栓(54)，支撑横梁(55)，交错横梁(56)和吸盘(57)，所述的固定管(52)焊接在安装板(51)的上部中间位置；所述的伸缩管(53)插接在固
