一种座椅用缓冲装置.pdf

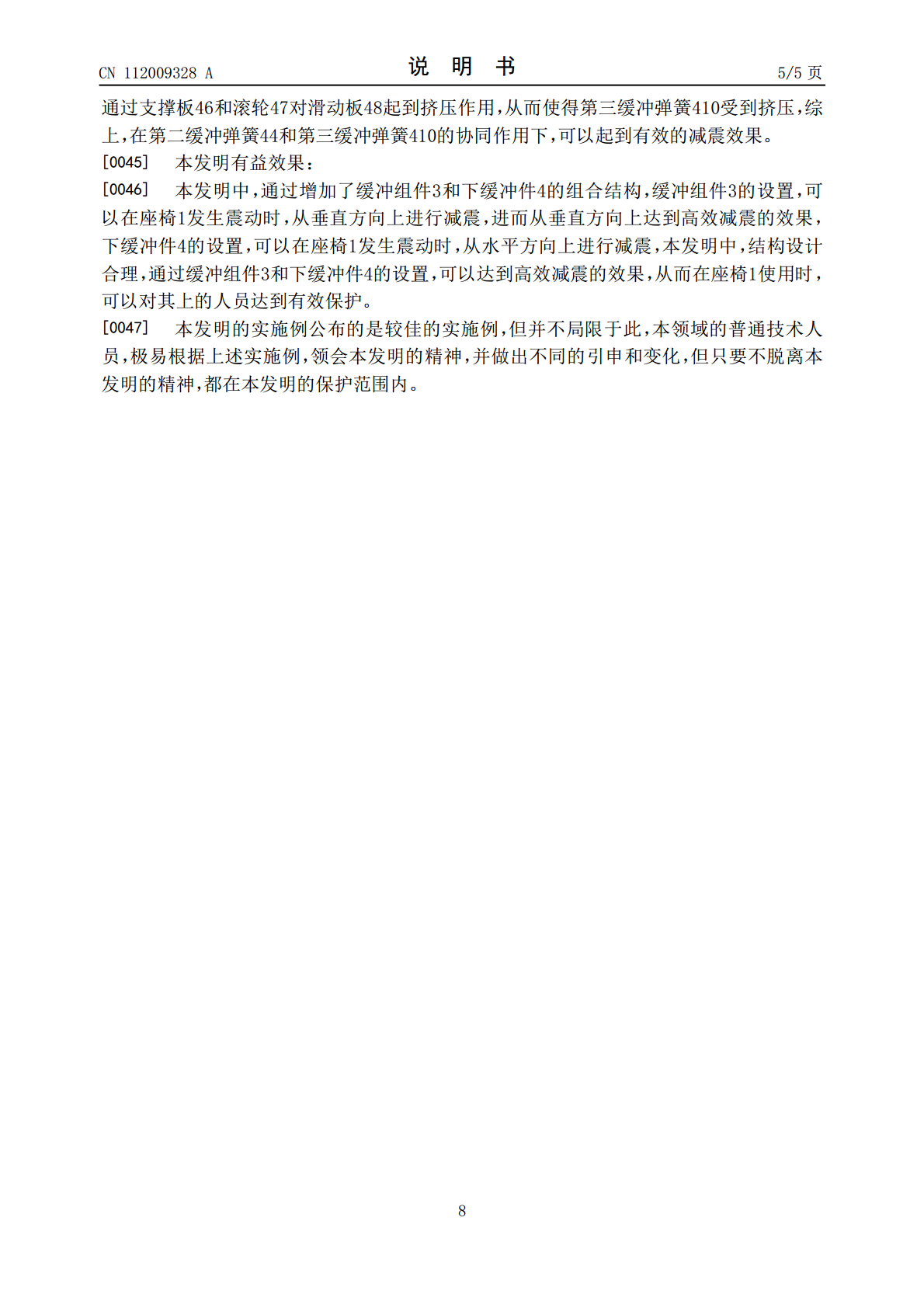

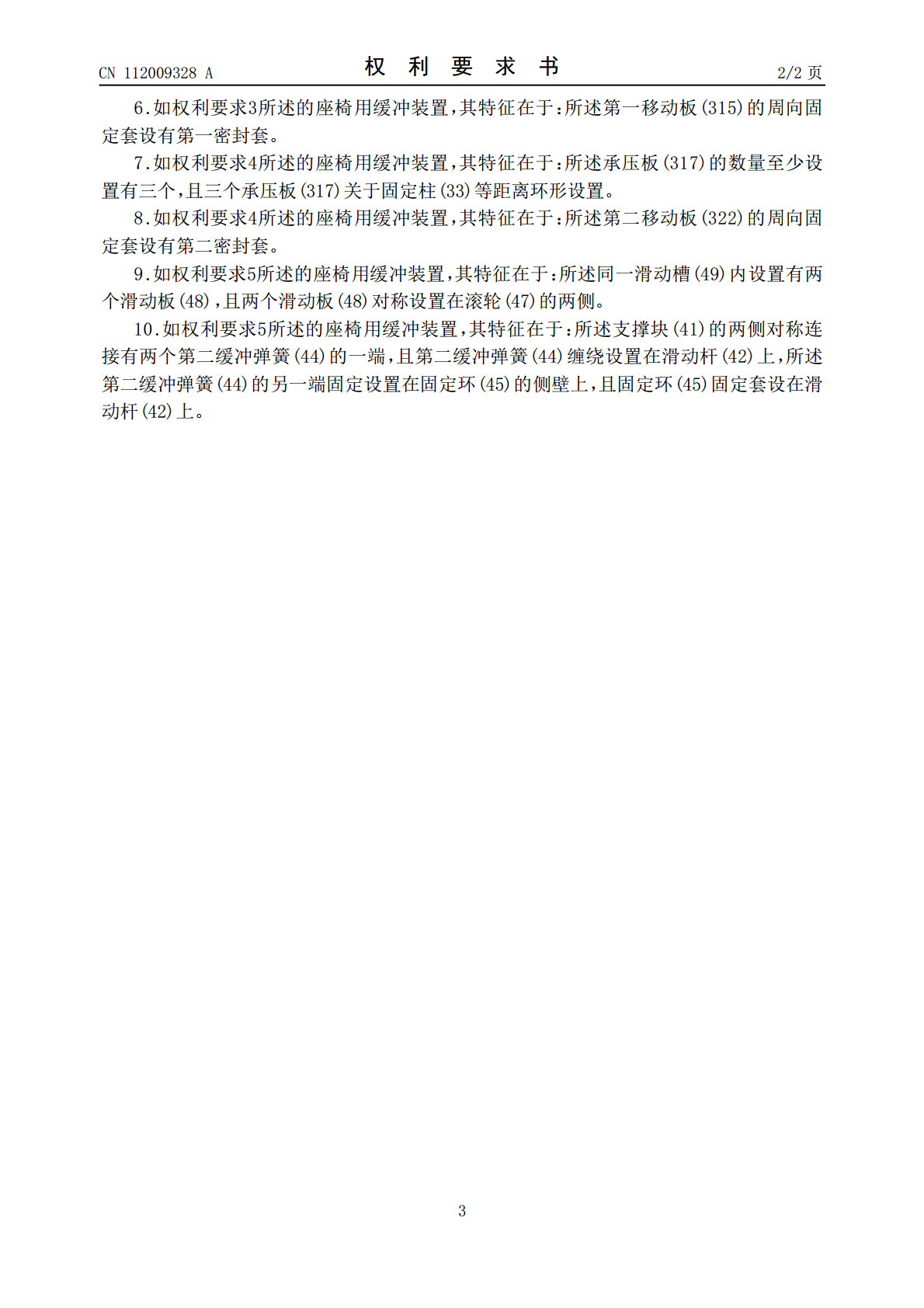

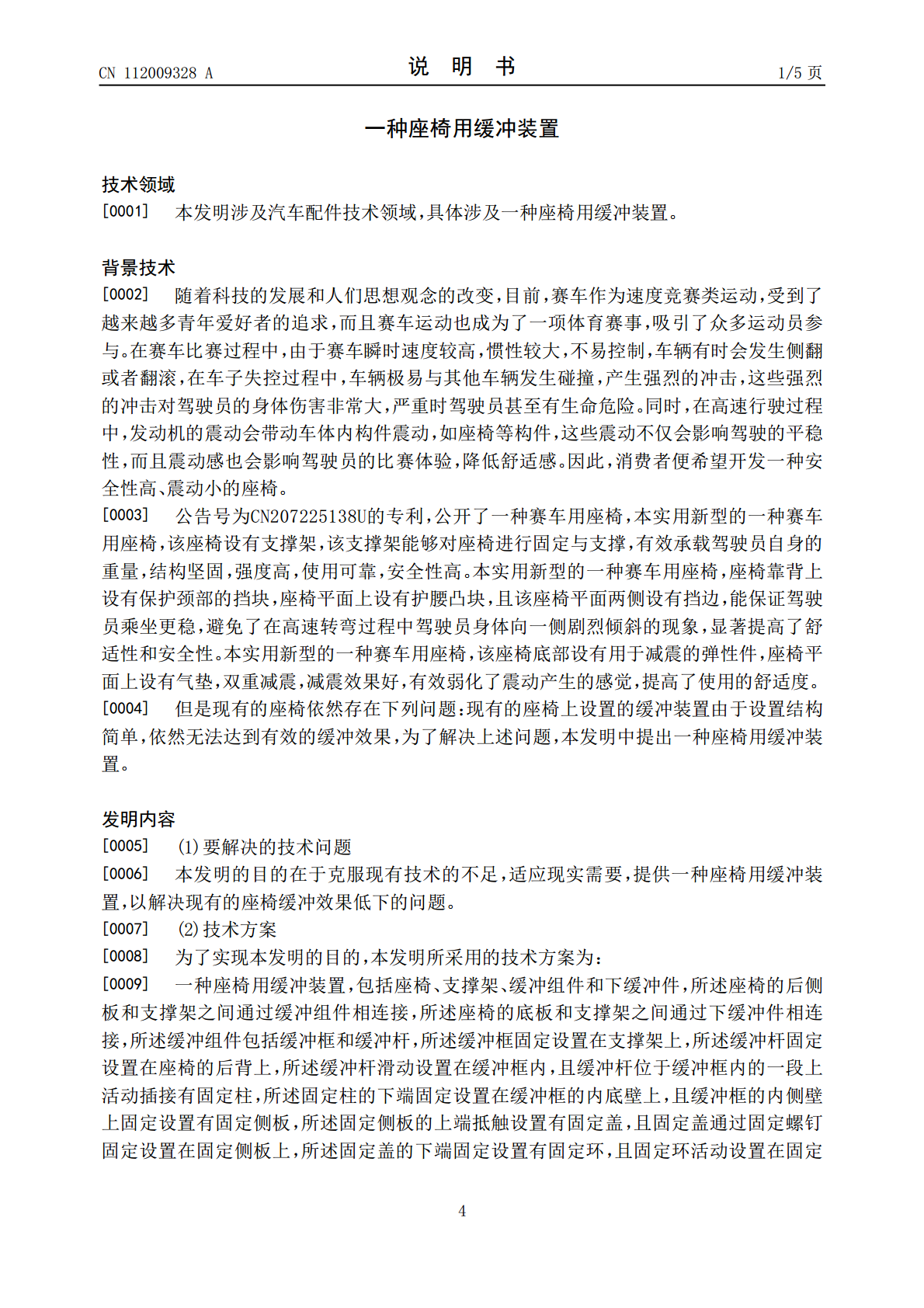

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112009328A(43)申请公布日2020.12.01(21)申请号202010974913.9(22)申请日2020.09.16(71)申请人合肥明鸿汽车配件有限公司地址230000安徽省合肥市高新区华佗巷103号国科军通·军民融合创新产业园A楼C110(72)发明人徐斌代松孙正明(51)Int.Cl.B60N2/50(2006.01)B60N2/54(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种座椅用缓冲装置(57)摘要本发明涉及一种座椅用缓冲装置，旨在解决现有的座椅缓冲效果低下的问题，包括座椅、支撑架、缓冲组件和下缓冲件，座椅的后侧板和支撑架之间通过缓冲组件相连接，座椅的底板和支撑架之间通过下缓冲件相连接，缓冲组件包括缓冲框和缓冲杆，缓冲框固定设置在支撑架上；本发明中，通过增加了缓冲组件和下缓冲件的组合结构，缓冲组件的设置，可以在座椅发生震动时，从垂直方向上进行减震，进而从垂直方向上达到高效减震的效果，下缓冲件的设置，可以在座椅发生震动时，从水平方向上进行减震，本发明中，结构设计合理，通过缓冲组件和下缓冲件的设置，可以达到高效减震的效果，从而在座椅使用时，可以对其上的人员达到有效保护。CN112009328ACN112009328A权利要求书1/2页1.一种座椅用缓冲装置，包括座椅(1)、支撑架(2)、缓冲组件(3)和下缓冲件(4)，其特征在于，所述座椅(1)的后侧板和支撑架(2)之间通过缓冲组件(3)相连接，所述座椅(1)的底板和支撑架(2)之间通过下缓冲件(4)相连接，所述缓冲组件(3)包括缓冲框(31)和缓冲杆(32)，所述缓冲框(31)固定设置在支撑架(2)上，所述缓冲杆(32)固定设置在座椅(1)的后背上，所述缓冲杆(32)滑动设置在缓冲框(31)内，且缓冲杆(32)位于缓冲框(31)内的一段上活动插接有固定柱(33)，所述固定柱(33)的下端固定设置在缓冲框(31)的内底壁上，且缓冲框(31)的内侧壁上固定设置有固定侧板(36)，所述固定侧板(36)的上端抵触设置有固定盖(34)，且固定盖(34)通过固定螺钉(35)固定设置在固定侧板(36)上，所述固定盖(34)的下端固定设置有固定环(37)，且固定环(37)活动设置在固定柱(33)上，所述固定环(37)的外侧横板上固定设置有弹性伸缩杆(38)，且弹性伸缩杆(38)的下端固定设置在缓冲板(39)的上端面上，所述缓冲板(39)的下端抵触设置在缓冲杆(32)的上端面上。2.如权利要求1所述的座椅用缓冲装置，其特征在于：所述固定环(37)的下端固定设置有多个橡胶抵触杆(311)，且多个橡胶抵触杆(311)的下端均抵触设置有橡胶垫(310)，所述橡胶垫(310)固定设置在缓冲板(39)的侧壁上。3.如权利要求1所述的座椅用缓冲装置，其特征在于：所述缓冲板(39)的侧壁固定设置有抗震板(312)，且抗震板(312)的下端抵触设置在缓冲杆(32)的上端面上，所述抗震板(312)的上端固定设置有第一移动杆(313)，且第一移动杆(313)的上端延伸到第一密封箱(314)内，所述第一密封箱(314)固定设置在固定盖(34)的下端面上，所述第一移动杆(313)位于第一密封箱(314)内的一端固定设置在第一移动板(315)的下端面上，且第一移动板(315)滑动设置在第一密封箱(314)内。4.如权利要求1所述的座椅用缓冲装置，其特征在于：所述缓冲杆(32)的下端抵触设置有滑动环(316)，且滑动环(316)滑动套设在固定柱(33)上，所述滑动环(316)的下端抵触设置有多个承压板(317)，且承压板(317)的下端固定设置有第二移动杆(318)，所述第二移动杆(318)活动插接在L型板(319)的横板上，且第二移动杆(318)上缠绕设置有第一缓冲弹簧(320)，所述第一缓冲弹簧(320)的两端分别固定设置在L型板(319)的下端面上和第二移动杆(318)的侧壁上，所述第二移动杆(318)的下端延伸到第二密封箱(321)内，且第二密封箱(321)固定设置在缓冲框(31)的内底壁上，所述第二移动杆(318)位于第二密封箱(321)内的一端固定设置在第二移动板(322)的上端面上，且第二移动板(322)滑动设置在第二密封箱(321)内，所述L型板(319)竖板的上端延伸到固定侧板(36)上开设的移动槽(323)内，且L型板(319)位于移动槽(323)内的一端固定设置有支撑弹簧(324)，所述支撑弹簧(324)的上端固定设置在移动槽(323)的顶壁上。5.如权利要求1所述的座椅用缓冲装置，其特征在于：所述下缓冲件(4)包括支撑块(41)和滑动杆(42)，所述支撑块(41)固定在座
