一种高精度汽车零件加工用打磨装置.pdf

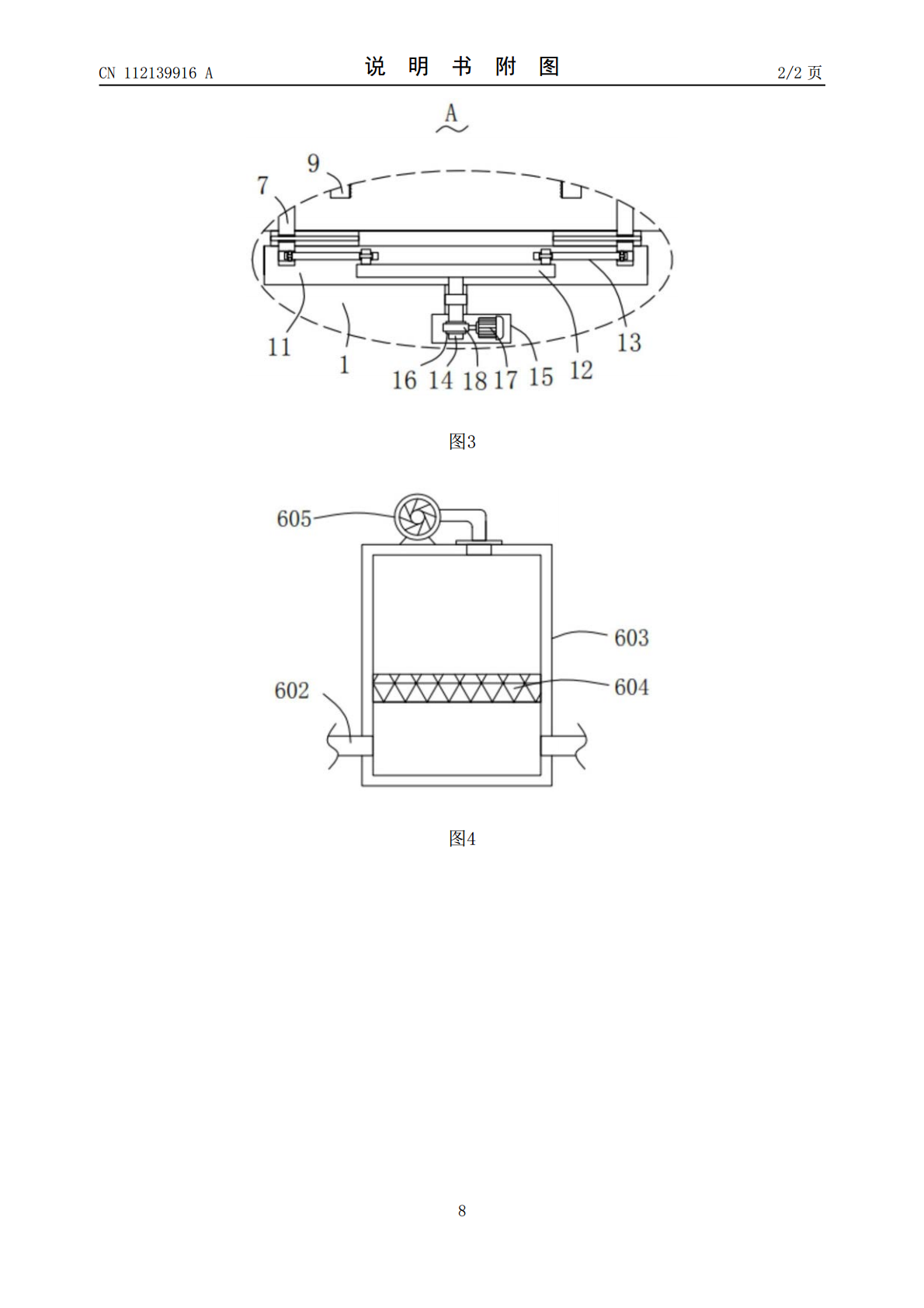

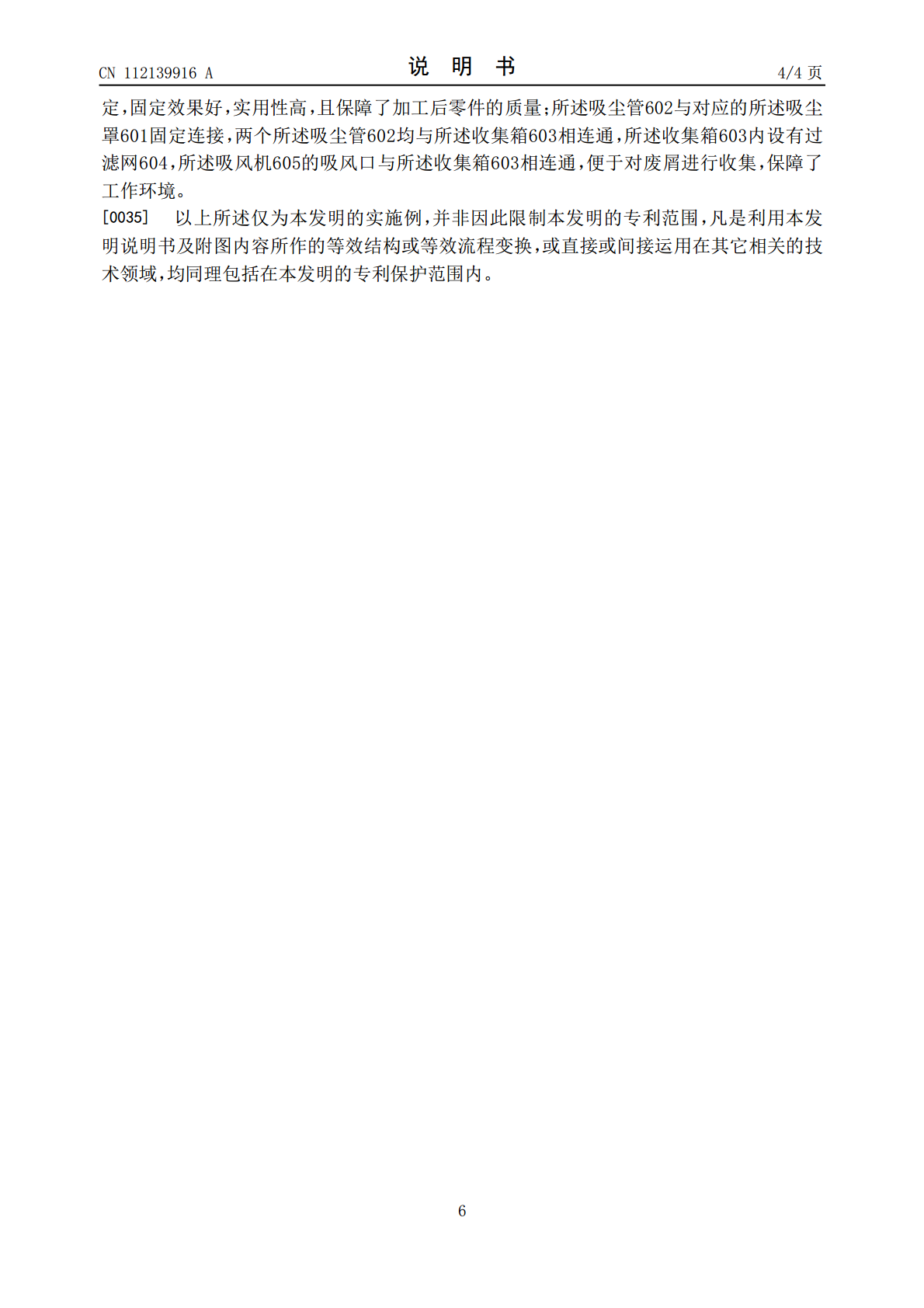

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112139916A(43)申请公布日2020.12.29(21)申请号202011117253.9(22)申请日2020.10.19(71)申请人苏州市科志捷精密模具有限公司地址215000江苏省苏州市高新区浒墅关镇青莲路111号(72)发明人任小波(51)Int.Cl.B24B19/00(2006.01)B24B47/12(2006.01)B24B47/14(2006.01)B24B41/04(2006.01)B24B41/02(2006.01)B24B41/06(2012.01)B24B55/06(2006.01)B24B55/12(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种高精度汽车零件加工用打磨装置(57)摘要本发明提供一种高精度汽车零件加工用打磨装置，包括工作台；支撑架，所述支撑架固定安装在所述工作台的顶部；液压缸，所述液压缸固定安装在所述支撑架上；第一电机，所述第一电机固定安装在所述液压缸的输出轴上；打磨盘，所述打磨盘固定安装在所述第一电机的输出轴上；吸尘机构，所述吸尘机构设置在所述支撑架上，所述吸尘机构包括两个吸尘罩。本发明提供的高精度汽车零件加工用打磨装置操作简单、便于对不同尺寸的零件进行固定，实用性高，同时方便对零件不同面进行打磨，打磨效率高，且打磨时产生的废屑便于收集处理，有利于保障工作环境。CN112139916ACN112139916A权利要求书1/1页1.一种高精度汽车零件加工用打磨装置，其特征在于，包括：工作台；支撑架，所述支撑架固定安装在所述工作台的顶部；液压缸，所述液压缸固定安装在所述支撑架上；第一电机，所述第一电机固定安装在所述液压缸的输出轴上；打磨盘，所述打磨盘固定安装在所述第一电机的输出轴上；吸尘机构，所述吸尘机构设置在所述支撑架上，所述吸尘机构包括两个吸尘罩，两个所述吸尘罩对称设置在所述工作台的上方；两个滑动板，两个所述滑动板对称滑动安装在所述工作台上；转轴，所述转轴转动安装在对应的所述滑动板上；夹持板，所述夹持板固定安装在对应的所述转轴的一端；第二电机，所述第二电机固定安装在一个所述滑动板上，且所述第二电机的输出轴与一个所述转轴固定连接。2.根据权利要求1所述的高精度汽车零件加工用打磨装置，其特征在于，所述工作台内开设有腔室，所述滑动板的底部延伸至所述腔室内，所述腔室内转动安装有转盘，所述转盘上对称转动安装有两个转动杆，所述转动杆与对应的所述滑动板转动连接。3.根据权利要求2所述的高精度汽车零件加工用打磨装置，其特征在于，所述转盘的底部固定安装有柱体，所述工作台内开设有空腔，所述空腔与所述腔室相连通，所述柱体的底端延伸至所述空腔内。4.根据权利要求3所述的高精度汽车零件加工用打磨装置，其特征在于，且所述柱体上固定套设头蜗轮，所述空腔内固定安装有第三电机，所述第三电机的输出轴上固定安装有蜗杆，所述蜗杆与所述蜗轮相啮合。5.根据权利要求2所述的高精度汽车零件加工用打磨装置，其特征在于，所述腔室的顶部内壁上对称开设有两个安装孔，所述安装孔的内壁与对应的所述滑动板滑动连接，所述安装孔内固定安装有限位杆，所述限位杆与对应的所述滑动板滑动连接。6.根据权利要求1所述的高精度汽车零件加工用打磨装置，其特征在于，所述吸尘机构还包括两个吸尘管，所述吸尘管与对应的所述吸尘罩固定连接，所述支撑架上固定安装有收集箱，两个所述吸尘管均与所述收集箱相连通。7.根据权利要求6所述的高精度汽车零件加工用打磨装置，其特征在于，所述收集箱内设有过滤网，所述收集箱的一侧固定安装有吸风机，所述吸风机的吸风口与所述收集箱相连通。8.根据权利要求1所述的高精度汽车零件加工用打磨装置，其特征在于，所述夹持板的一侧设有防滑垫。9.根据权利要求1所述的高精度汽车零件加工用打磨装置，其特征在于，所述工作台的底部设有四个支撑腿，四个支撑腿呈矩形分布。2CN112139916A说明书1/4页一种高精度汽车零件加工用打磨装置技术领域[0001]本发明涉及打磨设备技术领域，尤其涉及一种高精度汽车零件加工用打磨装置。背景技术[0002]汽车零件是构成汽车配件加工整体的各单元及服务于汽车配件加工的产品，汽车零部件作为汽车工业的基础，是支撑汽车工业持续健康发展的必要因素，特别是当前汽车行业正在轰轰烈烈、如火如荼开展的自主开发与创新，更需要一个强大的零部件体系作支撑，汽车零部件在加工过程中需要使用打磨装置对零件进行打磨，来提高零件的加工精度、装配精度、加工定位以及外观质量。[0003]然而传统的汽车零件加工用打磨装置在对零件打磨时，容易产生废屑，污染工作环境，且不能对不同尺寸的零件进行打磨加工，实用性低。[0004]因此，有必要提供一种新的高精度汽
