一种锅支架组件及其红外燃烧器.pdf

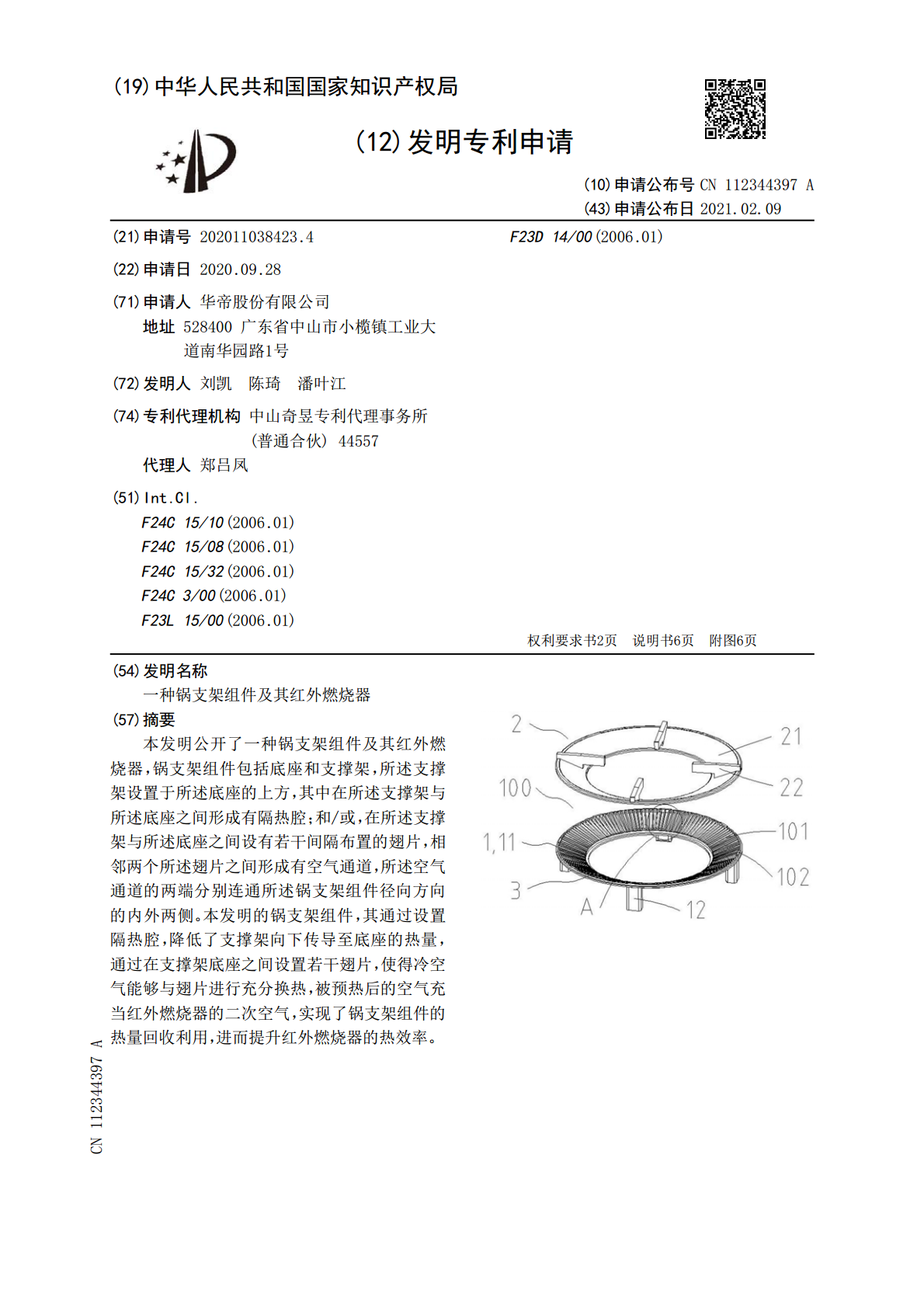

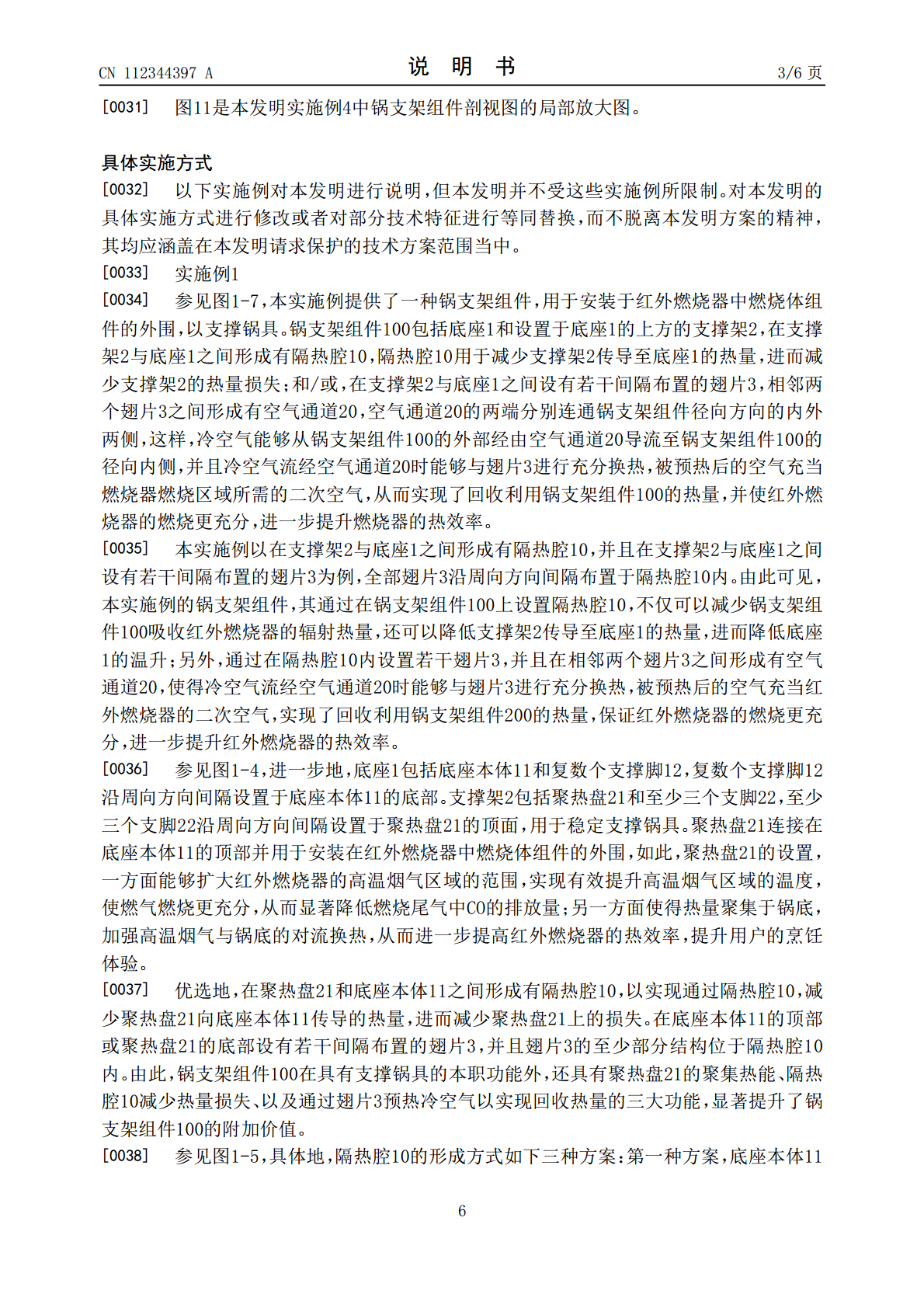

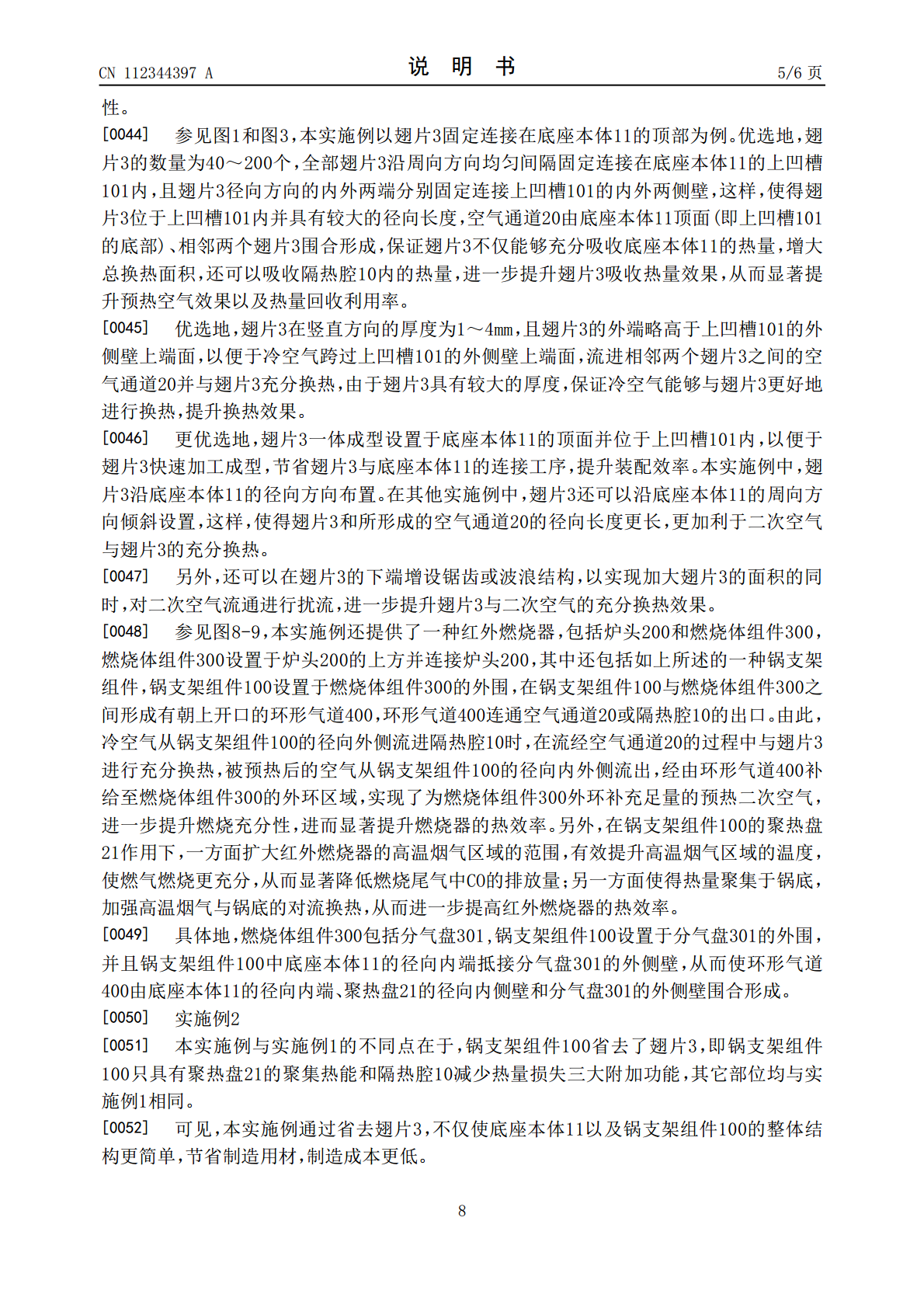

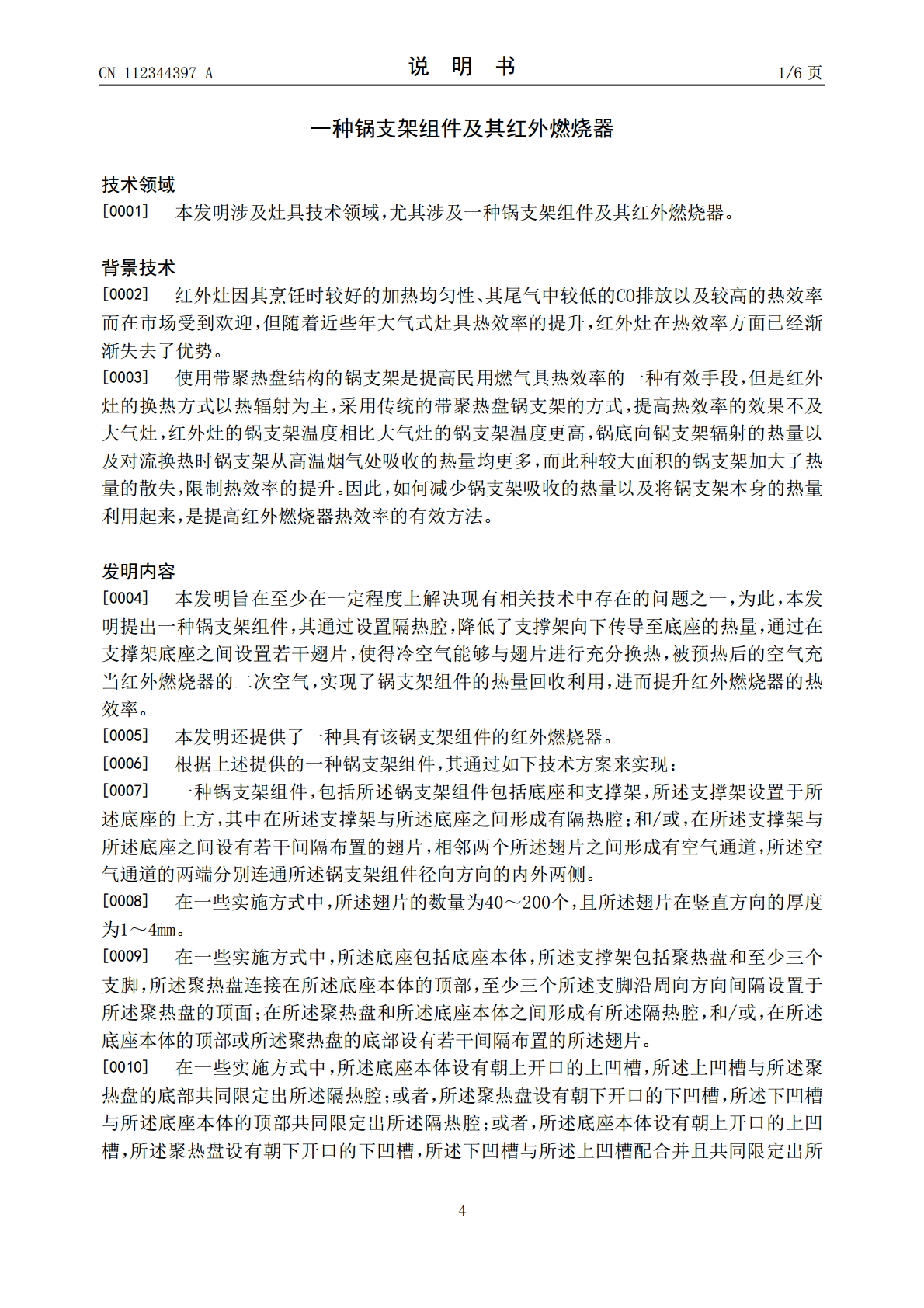

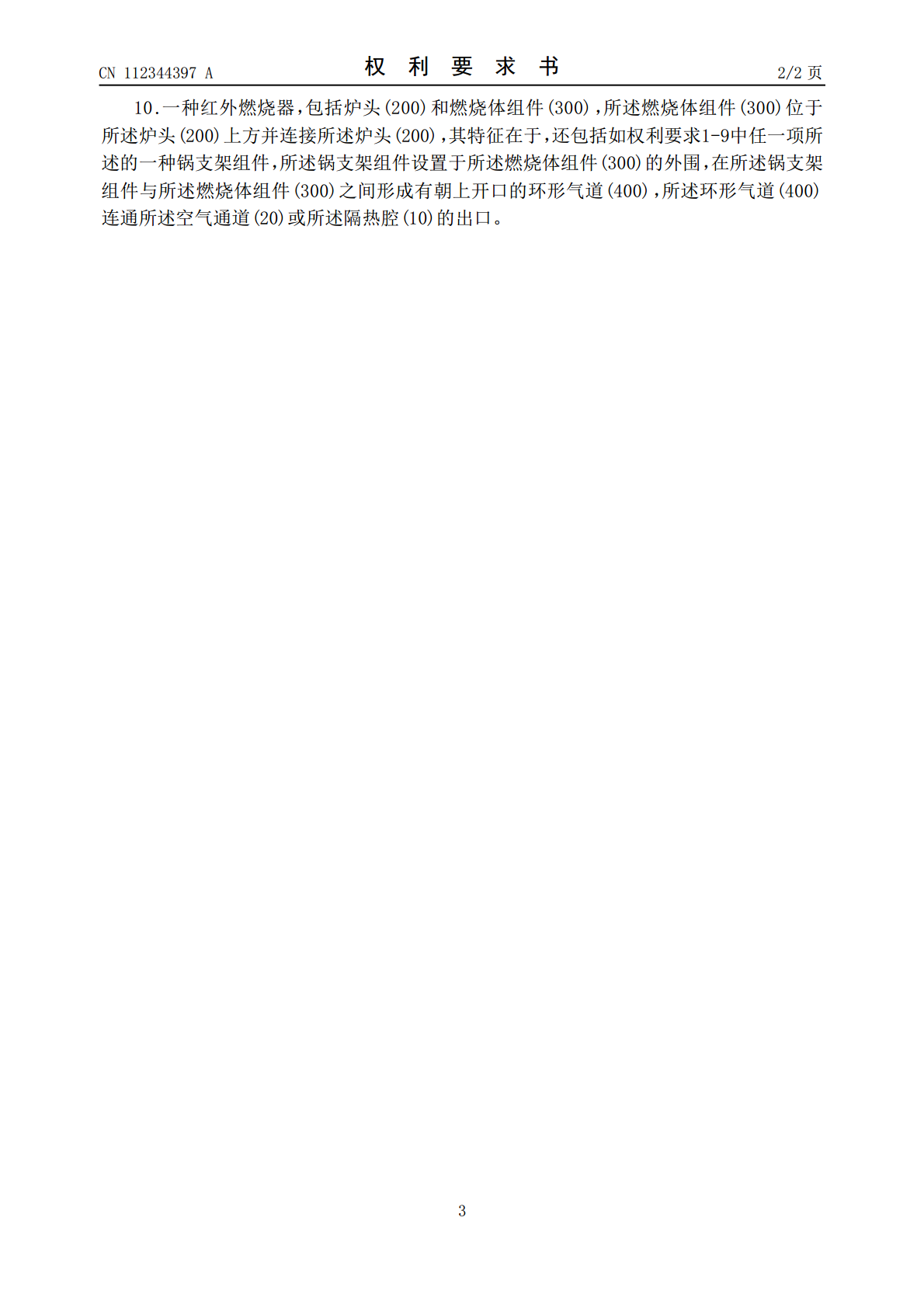

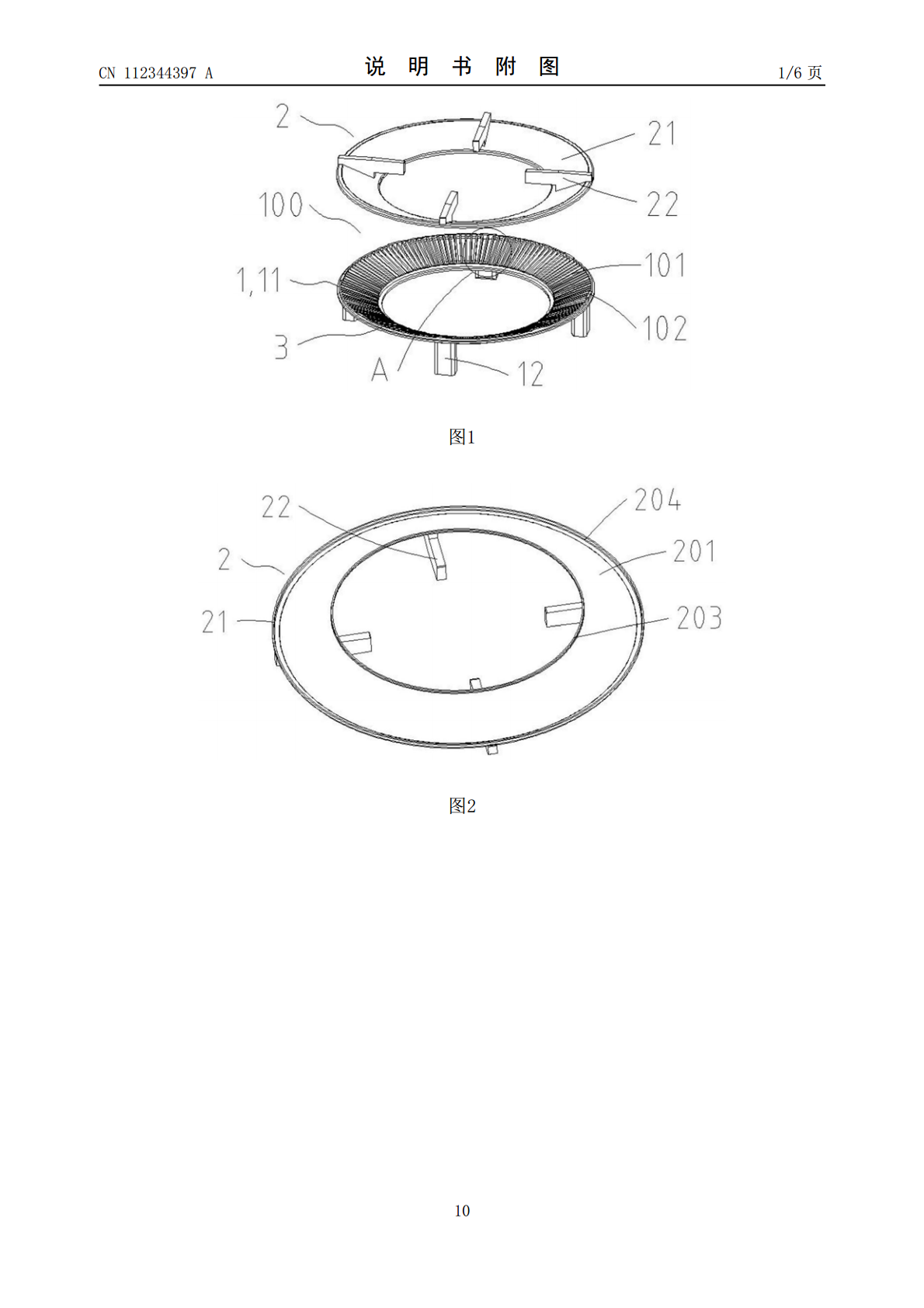

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112344397A(43)申请公布日2021.02.09(21)申请号202011038423.4F23D14/00(2006.01)(22)申请日2020.09.28(71)申请人华帝股份有限公司地址528400广东省中山市小榄镇工业大道南华园路1号(72)发明人刘凯陈琦潘叶江(74)专利代理机构中山奇昱专利代理事务所(普通合伙)44557代理人郑吕凤(51)Int.Cl.F24C15/10(2006.01)F24C15/08(2006.01)F24C15/32(2006.01)F24C3/00(2006.01)F23L15/00(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种锅支架组件及其红外燃烧器(57)摘要本发明公开了一种锅支架组件及其红外燃烧器，锅支架组件包括底座和支撑架，所述支撑架设置于所述底座的上方，其中在所述支撑架与所述底座之间形成有隔热腔；和/或，在所述支撑架与所述底座之间设有若干间隔布置的翅片，相邻两个所述翅片之间形成有空气通道，所述空气通道的两端分别连通所述锅支架组件径向方向的内外两侧。本发明的锅支架组件，其通过设置隔热腔，降低了支撑架向下传导至底座的热量，通过在支撑架底座之间设置若干翅片，使得冷空气能够与翅片进行充分换热，被预热后的空气充当红外燃烧器的二次空气，实现了锅支架组件的热量回收利用，进而提升红外燃烧器的热效率。CN112344397ACN112344397A权利要求书1/2页1.一种锅支架组件，所述锅支架组件包括底座(1)和支撑架(2)，所述支撑架(2)设置于所述底座(1)的上方，其特征在于，在所述支撑架(2)与所述底座(1)之间形成有隔热腔(10)；和/或，在所述支撑架(2)与所述底座(1)之间设有若干间隔布置的翅片(3)，相邻两个所述翅片(3)之间形成有空气通道(20)，所述空气通道(20)的两端分别连通所述锅支架组件径向方向的内外两侧。2.根据权利要求1所述的一种锅支架组件，其特征在于，所述翅片(3)的数量为40～200个，且所述翅片(3)在竖直方向的厚度为1～4mm。3.根据权利要求1所述的一种锅支架组件，其特征在于，所述底座(1)包括底座本体(11)，所述支撑架(2)包括聚热盘(21)和至少三个支脚(22)，所述聚热盘(21)连接在所述底座本体(11)的顶部，至少三个所述支脚(22)沿周向方向间隔设置于所述聚热盘(21)的顶面；在所述聚热盘(21)和所述底座本体(11)之间形成有所述隔热腔(10)，和/或，在所述底座本体(11)的顶部或所述聚热盘(21)的底部设有若干间隔布置的所述翅片(3)。4.根据权利要求3所述的一种锅支架组件，其特征在于，所述底座本体(11)设有朝上开口的上凹槽(101)，所述上凹槽(101)与所述聚热盘(21)的底部共同限定出所述隔热腔(10)；或者，所述聚热盘(21)设有朝下开口的下凹槽(201)，所述下凹槽(201)与所述底座本体(11)的顶部共同限定出所述隔热腔(10)；或者，所述底座本体(11)设有朝上开口的上凹槽(101)，所述聚热盘(21)设有朝下开口的下凹槽(201)，所述下凹槽(201)与所述上凹槽(101)配合并且共同限定出所述隔热腔(10)。5.根据权利要求4所述的一种锅支架组件，其特征在于，所述底座本体(11)沿周向方向间隔设有若干朝上延伸的凸起(102)，所述凸起(102)抵接所述聚热盘(21)的底部，从而使所述聚热盘(21)与所述底座本体(11)的配合处形成有间隙H，所述间隙H连通所述隔热腔(10)；或者，所述聚热盘(21)的底部沿周向方向间隔设有若干朝下延伸的凸块，所述凸块抵接所述底座本体(11)的顶部，从而使所述聚热盘(21)与所述底座本体(11)的配合处形成有间隙H，所述间隙H连通所述隔热腔(10)。6.根据权利要求3所述的一种锅支架组件，其特征在于，所述翅片(3)一体成型设置于所述底座本体(11)的底部，且所述翅片(3)沿所述底座本体(11)的径向方向布置或者沿所述底座本体(11)的周向方向倾斜设置。7.根据权利要求3或6所述的一种锅支架组件，其特征在于，所述翅片(3)沿所述底座本体(11)的径向方向布置或者沿所述底座本体(11)的周向方向倾斜设置。8.根据权利要求3所述的一种锅支架组件，其特征在于，所述底座本体(11)包括上底座(111)和下底座(112)，所述下底座(112)设有所述上底座(111)的下方，并且在所述上底座(111)和所述下底座(112)之间形成有二次空气通道(30)，所述二次空气通道(30)贯穿所述底座本体(11)径向方向的内外两侧壁。9.根据权利要求3或8所述的一种锅支架组件，其特征在于，所述底座(1)
