一种血管支架及支架组件.pdf

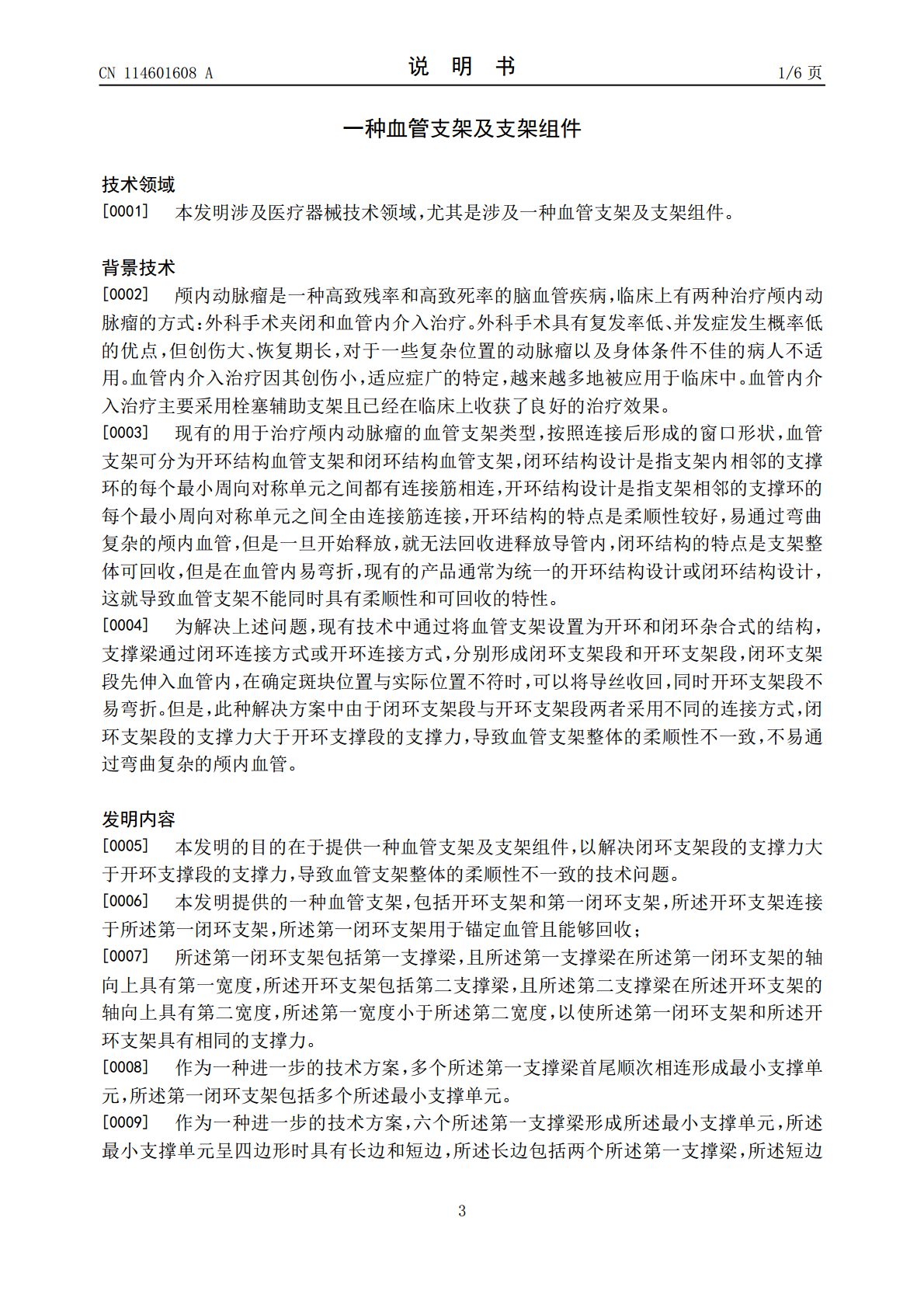

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114601608A(43)申请公布日2022.06.10(21)申请号202210419263.0(22)申请日2022.04.20(71)申请人首都医科大学附属北京天坛医院地址100000北京市东城区天坛西里六号申请人上海颐脉医疗科技有限公司(72)发明人蔡云寒张义森刘健王盛章杨新健(74)专利代理机构北京超凡宏宇专利代理事务所(特殊普通合伙)11463专利代理师余菲(51)Int.Cl.A61F2/90(2013.01)A61F2/915(2013.01)权利要求书1页说明书6页附图1页(54)发明名称一种血管支架及支架组件(57)摘要本发明涉及医疗器械技术领域，尤其是涉及一种血管支架及支架组件。本发明提供的一种血管支架，包括开环支架和第一闭环支架，开环支架连接于第一闭环支架，第一闭环支架用于锚定血管且能够回收；第一闭环支架包括第一支撑梁，且第一支撑梁在第一闭环支架的轴向上具有第一宽度，开环支架包括第二支撑梁，且第二支撑梁在开环支架的轴向上具有第二宽度，第一宽度小于第二宽度，以使第一闭环支架和开环支架具有相同的支撑力。血管支架从释放管中伸出，闭环支架先伸入血管，在闭环支架被完全推出释放管之前，可将血管支架回收至释放管内，第一支撑梁的宽度小于第二支撑梁的宽度，使闭环支架与开环支架具有相同的支撑力和柔顺性。CN114601608ACN114601608A权利要求书1/1页1.一种血管支架，其特征在于，包括：开环支架(3)和第一闭环支架(1)，所述开环支架(3)连接于所述第一闭环支架(1)，所述第一闭环支架(1)用于锚定血管且能够回收；所述第一闭环支架(1)包括第一支撑梁(5)，且所述第一支撑梁(5)在所述第一闭环支架(1)的轴向上具有第一宽度，所述开环支架(3)包括第二支撑梁(7)，且所述第二支撑梁(7)在所述开环支架(3)的轴向上具有第二宽度，所述第一宽度小于所述第二宽度，以使所述第一闭环支架(1)和所述开环支架(3)具有相同的支撑力。2.根据权利要求1所述的血管支架，其特征在于，多个所述第一支撑梁(5)首尾顺次相连形成最小支撑单元，所述第一闭环支架(1)包括多个所述最小支撑单元。3.根据权利要求2所述的血管支架，其特征在于，六个所述第一支撑梁(5)形成所述最小支撑单元，所述最小支撑单元呈四边形时具有长边和短边，所述长边包括两个所述第一支撑梁(5)，所述短边包括一个所述第一支撑梁(5)；所述长边的其中一个所述第一支撑梁(5)与相邻的一个所述最小支撑单元的短边共用，另一个所述第一支撑梁(5)与另一个相邻的所述最小支撑单元的长边共用。4.根据权利要求1所述的血管支架，其特征在于，所述第二支撑梁(7)首尾顺次相连形成第一环状支撑体(10)，且所述第一环状支撑体(10)的轴向呈波纹状，所述开环支架(3)包括多个所述第一环状支撑体(10)和第一连接杆(8)，相邻所述第一环状支撑体(10)之间通过所述第一连接杆(8)连接。5.根据权利要求4所述的血管支架，其特征在于，相邻所述第一环状支撑体(10)之间，一个所述第一环状支撑体(10)的波峰与另一个所述第一环状支撑体(10)的波峰相对应，一个所述第一环状支撑体(10)的波谷与另一个所述第一环状支撑体(10)的波谷相对应。6.根据权利要求1所述的血管支架，其特征在于，还包括第二连接杆(6)，多个所述第二连接杆(6)首尾顺次连接形成有第二环状支撑体(2)，且所述第二环状支撑体(2)的轴向呈波纹状；所述第一闭环支架(1)与所述开环支架(3)之间通过所述第二环状支撑体(2)连接。7.根据权利要求1‑6任意一项所述的血管支架，其特征在于，还包括显影结构，所述开环支架(3)与所述第一闭环支架(1)均设置有所述显影结构，所述显影结构用于追踪所述开环支架(3)与所述第一闭环支架(1)在血管中的位置。8.根据权利要求1‑6任意一项所述的血管支架，其特征在于，还包括第二闭环支架(4)，所述第二闭环支架(4)连接于所述开环支架(3)，且位于所述开环支架(3)远离所述第一闭环支架(1)的一侧；所述第二闭环支架(4)包括第三支撑梁(9)，所述第三支撑梁(9)在所述第二闭环支架(4)的轴向上具有第三宽度，所述第三宽度小于所述第二宽度，以使所述第二闭环支架(4)和所述开环支架(3)具有相同的柔顺性和支撑力。9.一种支架组件，其特征在于，包括权利要求1‑8任意一项所述的血管支架，还包括导管和导丝，所述血管支架穿设于所述导管内，所述导丝穿设于所述血管支架内。10.根据权利要求9所述的支架组件，其特征在于，所述导丝上设置有第二显影结构，所述第二显影结构用于追踪所述血管支架的释放进度。2CN114601608A说明书1/6页一种血管支架及支架组件技术领域[000
