一种定位精度高的轴承内圈夹持装置.pdf

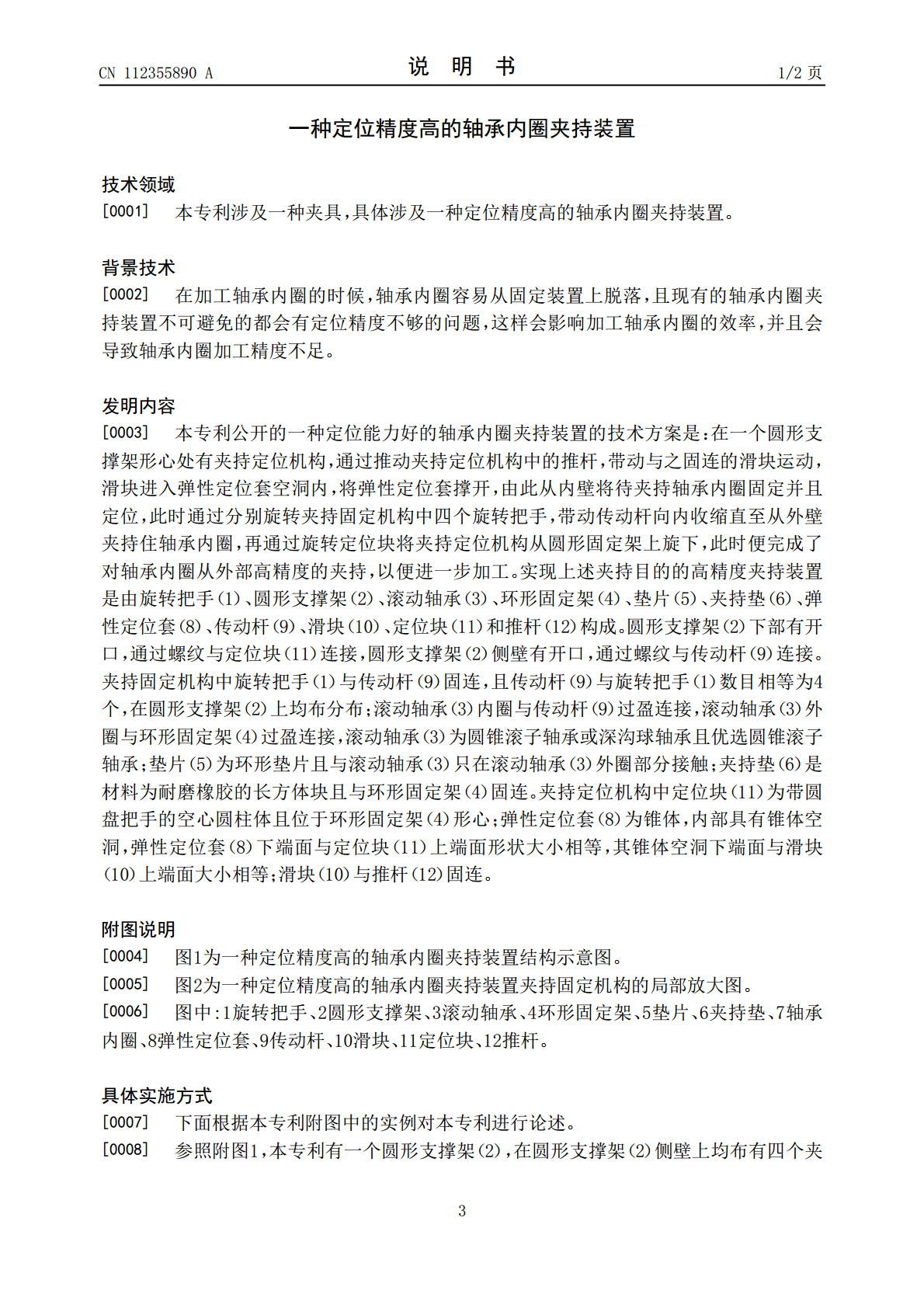

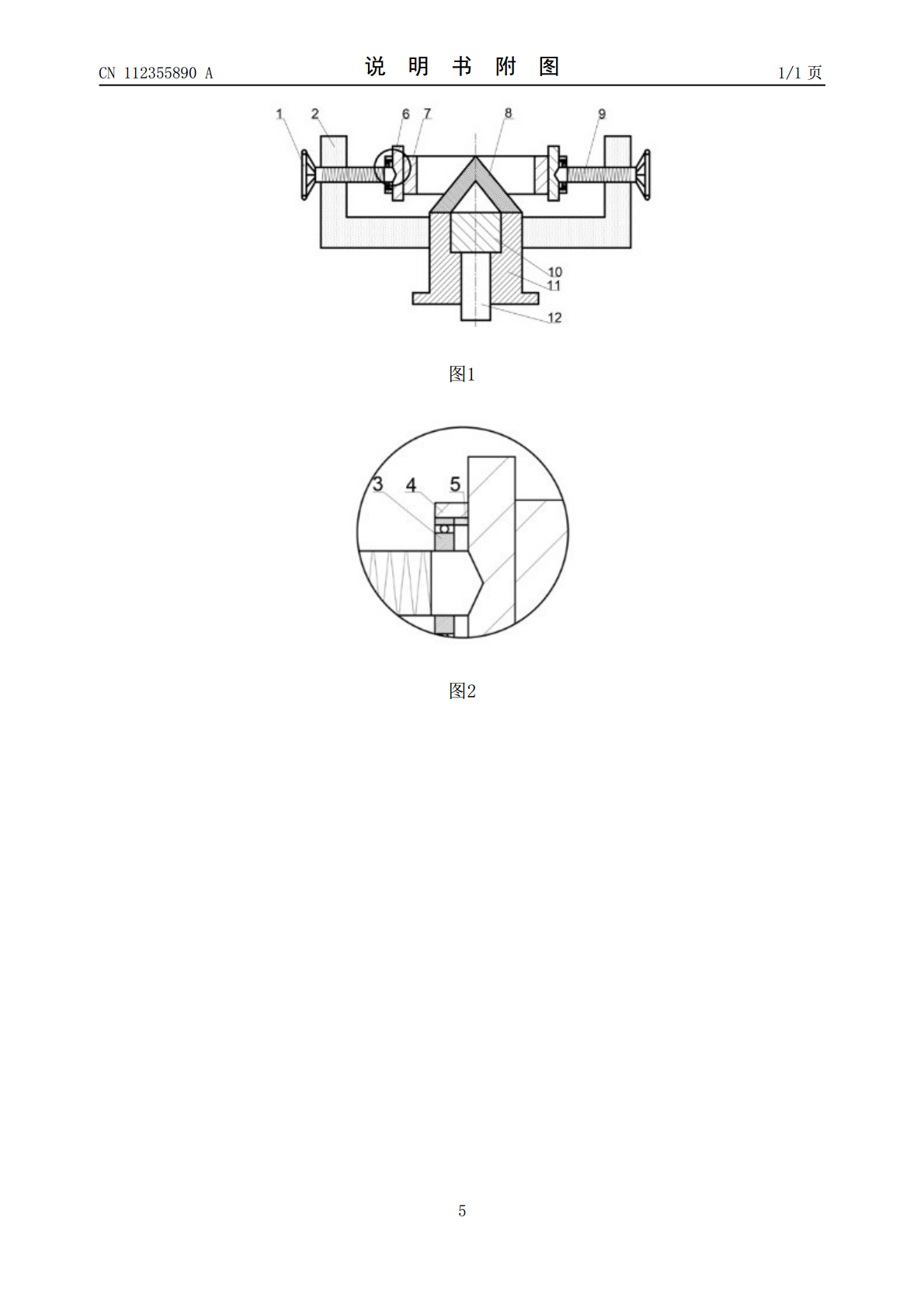

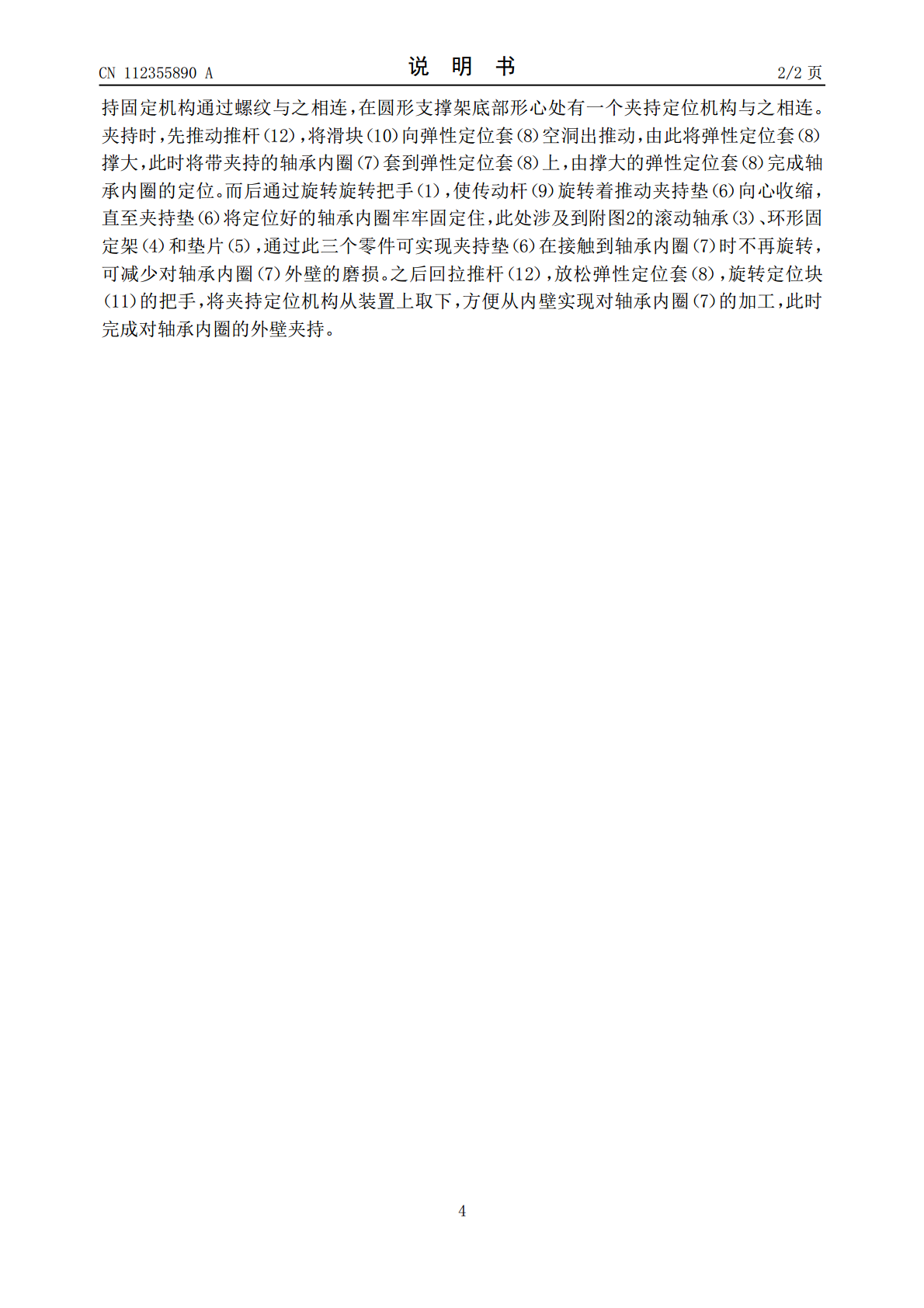

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112355890A(43)申请公布日2021.02.12(21)申请号201910737014.4(22)申请日2019.08.10(71)申请人西北农林科技大学地址712100陕西省咸阳市杨凌示范区西农路22号西北农林科技大学机电学院16#(72)发明人胡耀华王绍襄曾云罗琮皓(51)Int.Cl.B24B41/06(2012.01)B23Q3/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种定位精度高的轴承内圈夹持装置(57)摘要本专利公开了一种定位精度高的轴承内圈夹持装置，包括圆形支撑架、夹持固定机构、夹持定位机构，夹持固定机构由旋转把手、传动杆、滚动轴承、环形固定架、垫片和夹持垫构成，用于夹持工件，夹持定位机构由弹性定位套、滑块、定位块和推杆构成，起定位待夹持工件的作用，本专利可用于控制夹持不同大小的轴承内圈以加工内圈，具有定位精度高，操作简便的优点，可减少夹持过程中造成轴承内圈外壁的损伤，能够稳定地定位夹持以加工轴承内圈。CN112355890ACN112355890A权利要求书1/1页1.一种定位精度高的轴承内圈夹持装置，其特征是由圆形支撑架（2）、夹持固定机构、夹持定位机构构成；夹持固定机构包括旋转把手（1）、传动杆（9）、滚动轴承（3）、环形固定架（4）、垫片（5）和夹持垫（6）；夹持定位机构包括弹性定位套（8）、滑块（10）、定位块（11）和推杆（12）；圆形支撑架（2）下部有开口，通过螺纹与定位块（11）连接，圆形支撑架（2）侧壁有开口，通过螺纹与传动杆（9）连接。2.根据权利要求1所述一种定位精度高的轴承内圈夹持装置，其特征在于，夹持固定机构中旋转把手（1）与传动杆（9）固连，且传动杆（9）与旋转把手（1）数目相等为4个，在圆形支撑架（2）上均布分布；滚动轴承（3）内圈与传动杆（9）过盈连接，滚动轴承（3）外圈与环形固定架（4）过盈连接，滚动轴承（3）为圆锥滚子轴承或深沟球轴承且优选圆锥滚子轴承；垫片（5）为环形垫片且与滚动轴承（3）只在滚动轴承（3）外圈部分接触；夹持垫（6）是材料为耐磨橡胶的长方体块且与环形固定架（4）固连。3.根据权利要求1所述一种定位精度高的轴承内圈夹持装置，其特征在于，夹持定位机构中定位块（11）为带圆盘把手的空心圆柱体且位于环形固定架（4）形心；弹性定位套（8）为锥体，内部具有锥体空洞，弹性定位套（8）下端面与定位块（11）上端面形状大小相等，其锥体空洞下端面与滑块（10）上端面大小相等；滑块（10）与推杆（12）固连。2CN112355890A说明书1/2页一种定位精度高的轴承内圈夹持装置技术领域[0001]本专利涉及一种夹具，具体涉及一种定位精度高的轴承内圈夹持装置。背景技术[0002]在加工轴承内圈的时候，轴承内圈容易从固定装置上脱落，且现有的轴承内圈夹持装置不可避免的都会有定位精度不够的问题，这样会影响加工轴承内圈的效率，并且会导致轴承内圈加工精度不足。发明内容[0003]本专利公开的一种定位能力好的轴承内圈夹持装置的技术方案是：在一个圆形支撑架形心处有夹持定位机构，通过推动夹持定位机构中的推杆，带动与之固连的滑块运动，滑块进入弹性定位套空洞内，将弹性定位套撑开，由此从内壁将待夹持轴承内圈固定并且定位，此时通过分别旋转夹持固定机构中四个旋转把手，带动传动杆向内收缩直至从外壁夹持住轴承内圈，再通过旋转定位块将夹持定位机构从圆形固定架上旋下，此时便完成了对轴承内圈从外部高精度的夹持，以便进一步加工。实现上述夹持目的的高精度夹持装置是由旋转把手（1）、圆形支撑架（2）、滚动轴承（3）、环形固定架（4）、垫片（5）、夹持垫（6）、弹性定位套（8）、传动杆（9）、滑块（10）、定位块（11）和推杆（12）构成。圆形支撑架（2）下部有开口，通过螺纹与定位块（11）连接，圆形支撑架（2）侧壁有开口，通过螺纹与传动杆（9）连接。夹持固定机构中旋转把手（1）与传动杆（9）固连，且传动杆（9）与旋转把手（1）数目相等为4个，在圆形支撑架（2）上均布分布；滚动轴承（3）内圈与传动杆（9）过盈连接，滚动轴承（3）外圈与环形固定架（4）过盈连接，滚动轴承（3）为圆锥滚子轴承或深沟球轴承且优选圆锥滚子轴承；垫片（5）为环形垫片且与滚动轴承（3）只在滚动轴承（3）外圈部分接触；夹持垫（6）是材料为耐磨橡胶的长方体块且与环形固定架（4）固连。夹持定位机构中定位块（11）为带圆盘把手的空心圆柱体且位于环形固定架（4）形心；弹性定位套（8）为锥体，内部具有锥体空洞，弹性定位套（8）下端面与定位块（11）上端面形状大小相等，其锥体空洞下端面与滑块（10）上端面大小相等；滑块（10）与推杆（12）固连。附图
