一种面片生产线用面片切割设备.pdf

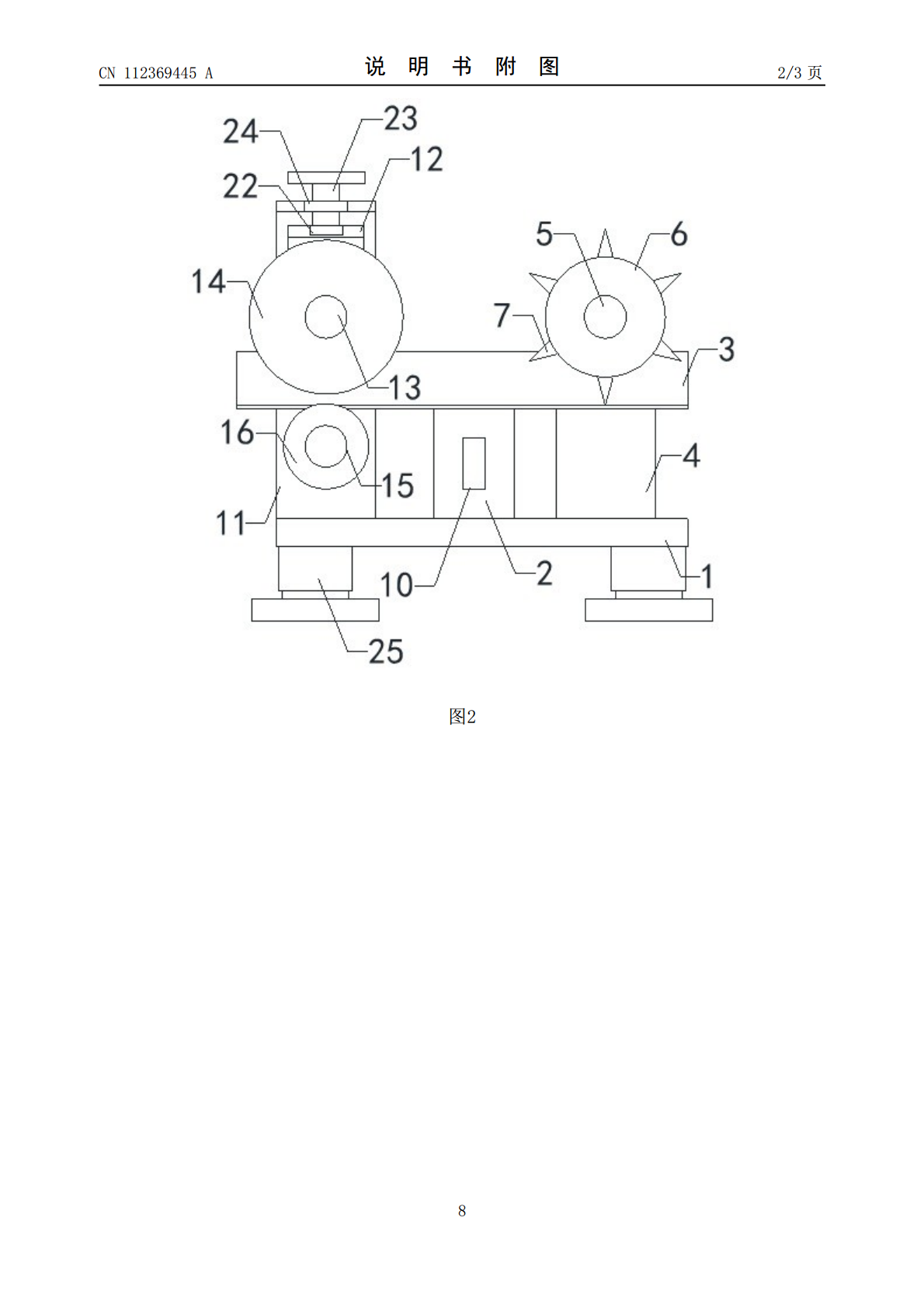

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112369445A(43)申请公布日2021.02.19(21)申请号202011271387.6(22)申请日2020.11.13(71)申请人河南斯美特食品有限公司地址454000河南省焦作市武陟县西陶镇西滑封村(72)发明人王有利周宏涛杨连新李丽丽王治国杨峰伟王书风骆斌王小飞郭金长(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人张心龙(51)Int.Cl.A21C11/10(2006.01)A21C9/08(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种面片生产线用面片切割设备(57)摘要本发明涉及食品加工的技术领域，特别是涉及一种面片生产线用面片切割设备，其增加产品质量，提高生产效率，增加工作稳定性，提高适应性；包括安装台、固定架、输送轨槽、右支撑架、第一轴承、切割辊、切割刀、第一电机架、切割电机、开关控制器和输送机构，固定架底端安装在安装台顶端，输送轨槽底端安装在固定架顶端，右支撑架底端安装在安装台顶端右侧，切割辊通过第一轴承转动安装在右支撑架顶端，多个切割刀配合均等安装在切割辊外壁上，并且切割刀底端与输送轨槽槽腔底壁配合连接，主动带轮通过第一电机架安装在右支撑架后端，输送机构输出端顶部穿过输送轨槽左侧槽口顶部，开关控制器后端安装在右支撑架前端。CN112369445ACN112369445A权利要求书1/1页1.一种面片生产线用面片切割设备，其特征在于，包括安装台（1）、固定架（2）、输送轨槽（3）、右支撑架（4）、第一轴承（5）、切割辊（6）、切割刀（7）、第一电机架（8）、切割电机（9）、开关控制器（10）和输送机构，固定架（2）底端安装在安装台（1）顶端，输送轨槽（3）底端安装在固定架（2）顶端，右支撑架（4）底端安装在安装台（1）顶端右侧，切割辊（6）通过第一轴承（5）转动安装在右支撑架（4）顶端，多个切割刀（7）配合均等安装在切割辊（6）外壁上，并且切割刀（7）底端与输送轨槽（3）槽腔底壁配合连接，主动带轮（19）通过第一电机架（8）安装在右支撑架（4）后端，并且切割电机（9）前侧输出端与切割辊（6）后端同轴配合连接，输送机构输出端顶部穿过输送轨槽（3）左侧槽口顶部，开关控制器（10）后端安装在右支撑架（4）前端，并且开关控制器（10）与切割电机（9）电性控制连接。2.如权利要求1所述的一种面片生产线用面片切割设备，其特征在于，还包括左支撑架（11）、升降架（12）、第二轴承（13）、挤压辊（14）和调节机构，左支撑架（11）底端安装在安装台（1）顶端左侧，挤压辊（14）通过第二轴承（13）转动安装在升降架（12）底端，升降架（12）通过调节机构使与左支撑架（11）配合连接，并且挤压辊（14）与输送机构配合安装。3.如权利要求2所述的一种面片生产线用面片切割设备，其特征在于，输送机构包括第三轴承（15）、输送辊（16）、第二电机架（17）和输送电机（18），输送辊（16）通过第三轴承（15）与左支撑架（11）转动连接，输送辊（16）顶端穿过输送轨槽（3）左端槽口，并且输送辊（16）与挤压辊（14）配合安装，输送电机（18）通过第二电机架（17）安装在左支撑架（11）后端，并且输送电机（18）前侧输出端与输送辊（16）同轴配合连接，输送电机（18）与开关控制器（10）电性连接。4.如权利要求3所述的一种面片生产线用面片切割设备，其特征在于，还包括主动带轮（19）、从动带轮（20）和三角带（21），主动带轮（19）后端同轴安装在切割电机（9）前侧输出端，切割电机（9）通过第一电机架（8）安装在安装台（1）顶端，从动带轮（20）前端同轴安装在切割辊（6）后侧输出端，并且主动带轮（19）和从动带轮（20）通过三角带（21）传动连接。5.如权利要求4所述的一种面片生产线用面片切割设备，其特征在于，调节机构包括第四轴承（22）、螺纹柱（23）和螺母（24），第四轴承（22）安装在升降架（12）顶端轴孔内部，螺纹柱（23）底端同轴安装在第四轴承（22）顶端，螺母（24）安装在左支撑架（11）通孔内部，并且螺纹柱（23）与螺母（24）螺装连接。6.如权利要求5所述的一种面片生产线用面片切割设备，其特征在于，还包括多个调节支脚（25），多个调节支脚（25）顶端配合安装在安装台（1）底端。7.如权利要求6所述的一种面片生产线用面片切割设备，其特征在于，还包括手轮（26），手轮（26）底端同轴安装在螺纹柱（23）顶端。8.如权利要求7所述的一种面片生产线用面片切割设备，其特征在于，还包括滑轨（27），滑轨（27）对称安装在开关控制器（10）竖臂内部，升降架（12）前后两端与滑轨（27）配合连接。2CN112
