一种多色铝单板喷涂用防护装置.pdf

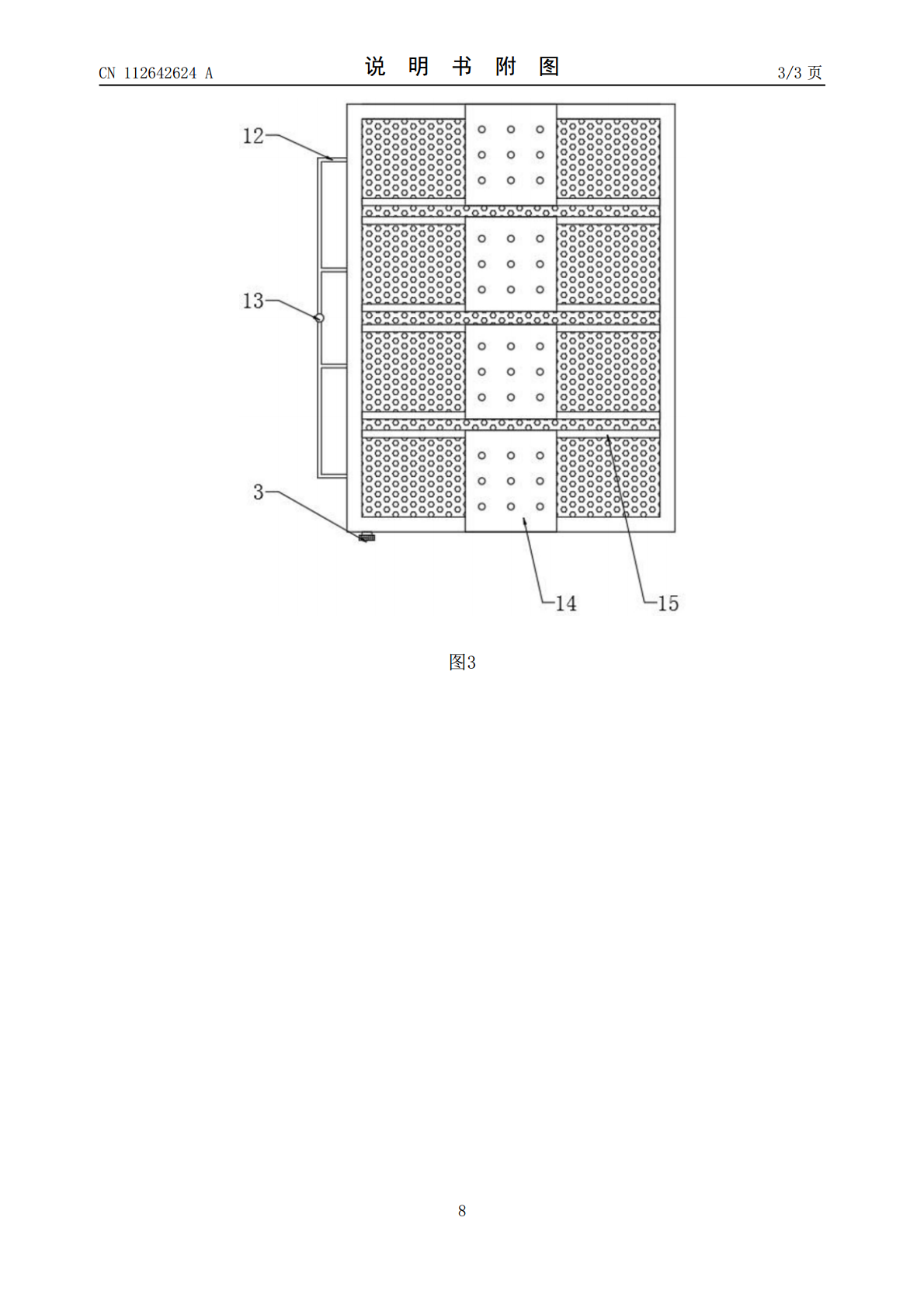

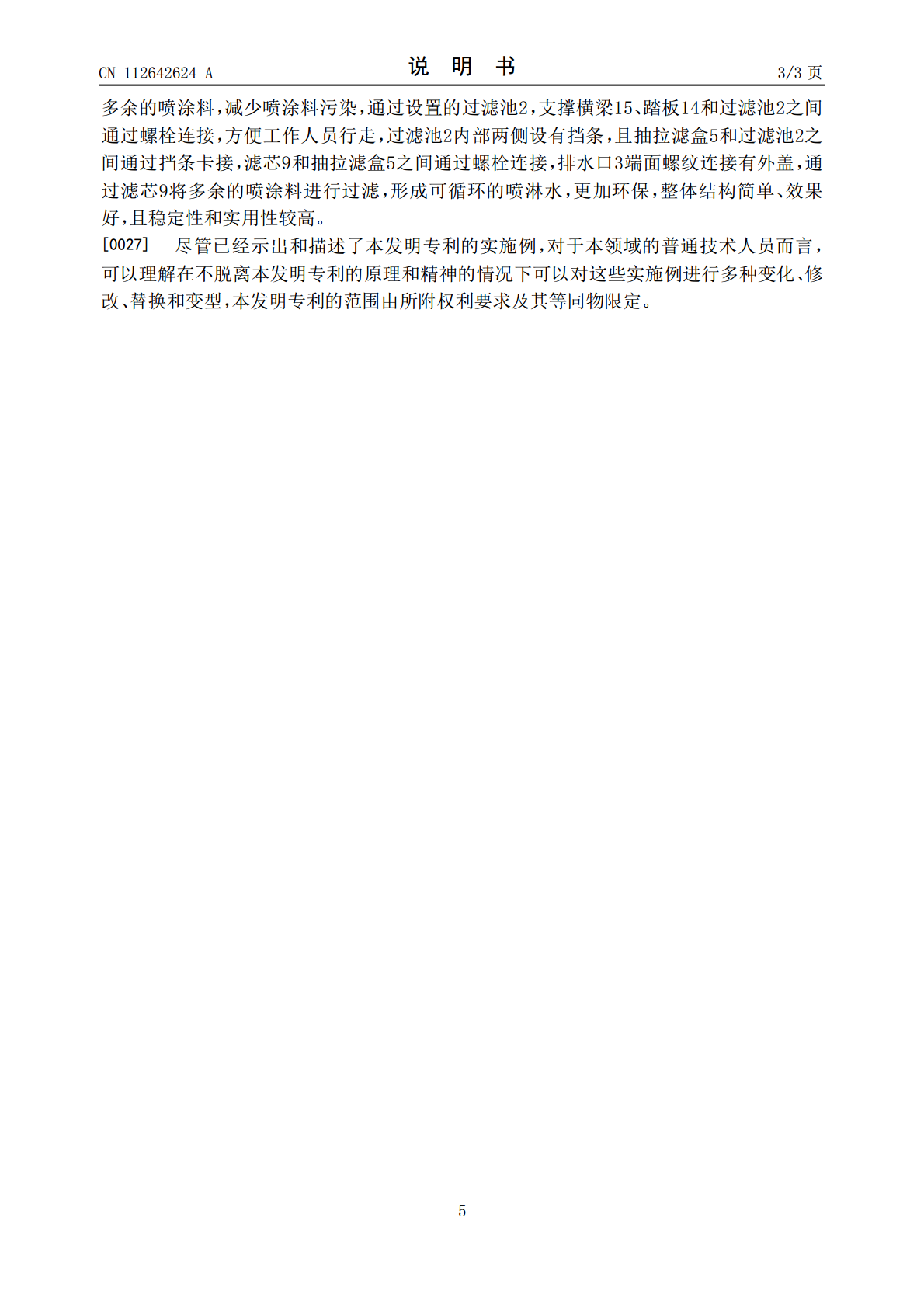

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112642624A(43)申请公布日2021.04.13(21)申请号202010891156.9(22)申请日2020.08.30(71)申请人湖南精正设备制造有限公司地址411100湖南省湘潭市雨湖区南岭路6号(72)发明人肖丛敏(74)专利代理机构北京化育知识产权代理有限公司11833代理人涂琪顺(51)Int.Cl.B05B14/40(2018.01)B05B14/465(2018.01)权利要求书1页说明书3页附图3页(54)发明名称一种多色铝单板喷涂用防护装置(57)摘要本发明专利涉及铝单板技术领域，尤其为一种多色铝单板喷涂用防护装置，包括基座、过滤池以及门架，所述基座上端设有过滤池，所述过滤池基面下部一角处设有排水口，所述过滤池上部设有抽拉滤盒，所述抽拉滤盒内设有多组滤芯，所述过滤池上端设有多组支撑横梁，所述支撑横梁上端中间处设有多组踏板，所述过滤池两侧设有门架，所述门架内侧设有支撑架，所述支撑架远离门架的一侧连接有挡板，所述门架内侧上端设有喷淋头，所述门架内部设有分水管，所述分水管上端连接有主水管，所述主水管和分水管连接处连接有循环泵，所述主水管和门架之间设有限位环，整体效果好。CN112642624ACN112642624A权利要求书1/1页1.一种多色铝单板喷涂用防护装置，包括基座(1)、过滤池(2)以及门架(4)，其特征在于：所述基座(1)上端设有过滤池(2)，所述过滤池(2)基面下部一角处设有排水口(3)，所述过滤池(2)上部设有抽拉滤盒(5)，所述抽拉滤盒(5)内设有多组滤芯(9)，所述过滤池(2)上端设有多组支撑横梁(15)，所述支撑横梁(15)上端中间处设有多组踏板(14)，所述过滤池(2)两侧设有门架(4)，所述门架(4)内侧设有支撑架(11)，所述支撑架(11)远离门架(4)的一侧连接有挡板(6)，所述门架(4)内侧上端设有喷淋头(7)，所述门架(4)内部设有分水管(12)，所述分水管(12)上端连接有主水管(13)，所述主水管(13)和分水管(12)连接处连接有循环泵(8)，所述主水管(13)和门架(4)之间设有限位环(10)。2.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述过滤池(2)内部两侧设有挡条，且所述抽拉滤盒(5)和过滤池(2)之间通过挡条卡接。3.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述滤芯(9)和抽拉滤盒(5)之间通过螺栓连接。4.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述排水口(3)端面螺纹连接有外盖。5.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述分水管(12)和过滤池(2)之间通过法兰连接。6.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述主水管(13)、分水管(12)和循环泵(8)之间通过法兰连接。7.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述支撑架(11)和门架(4)、挡板(6)之间通过螺栓连接。8.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述限位环(10)和主水管(13)之间套接，所述限位环(10)和门架(4)之间通过螺栓连接。9.根据权利要求1所述的一种多色铝单板喷涂用防护装置，其特征在于：所述支撑横梁(15)、踏板(14)和过滤池(2)之间通过螺栓连接，所述过滤池(2)、门架(4)和基座(1)之间通过螺栓连接。2CN112642624A说明书1/3页一种多色铝单板喷涂用防护装置技术领域[0001]本发明专利涉及铝单板技术领域，具体为一种多色铝单板喷涂用防护装置。背景技术[0002]多色铝单板喷涂时会产生多余喷涂料污染，易造成门架污染，因此需要一种多色铝单板喷涂用防护装置对上述问题做出改善。[0003]发明专利内容[0004]本发明专利的目的在于提供一种多色铝单板喷涂用防护装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明专利提供如下技术方案：[0006]一种多色铝单板喷涂用防护装置，包括基座、过滤池以及门架，所述基座上端设有过滤池，所述过滤池基面下部一角处设有排水口，所述过滤池上部设有抽拉滤盒，所述抽拉滤盒内设有多组滤芯，所述过滤池上端设有多组支撑横梁，所述支撑横梁上端中间处设有多组踏板，所述过滤池两侧设有门架，所述门架内侧设有支撑架，所述支撑架远离门架的一侧连接有挡板，所述门架内侧上端设有喷淋头，所述门架内部设有分水管，所述分水管上端连接有主水管，所述主水管和分水管连接处连接有循环泵，所述主水管和门架之间设有限位环。[0007]优选的，所述过滤池内部两侧设有挡条，且所述抽拉滤盒和过滤池之间通过挡条卡接。
