多用途健身器材.pdf

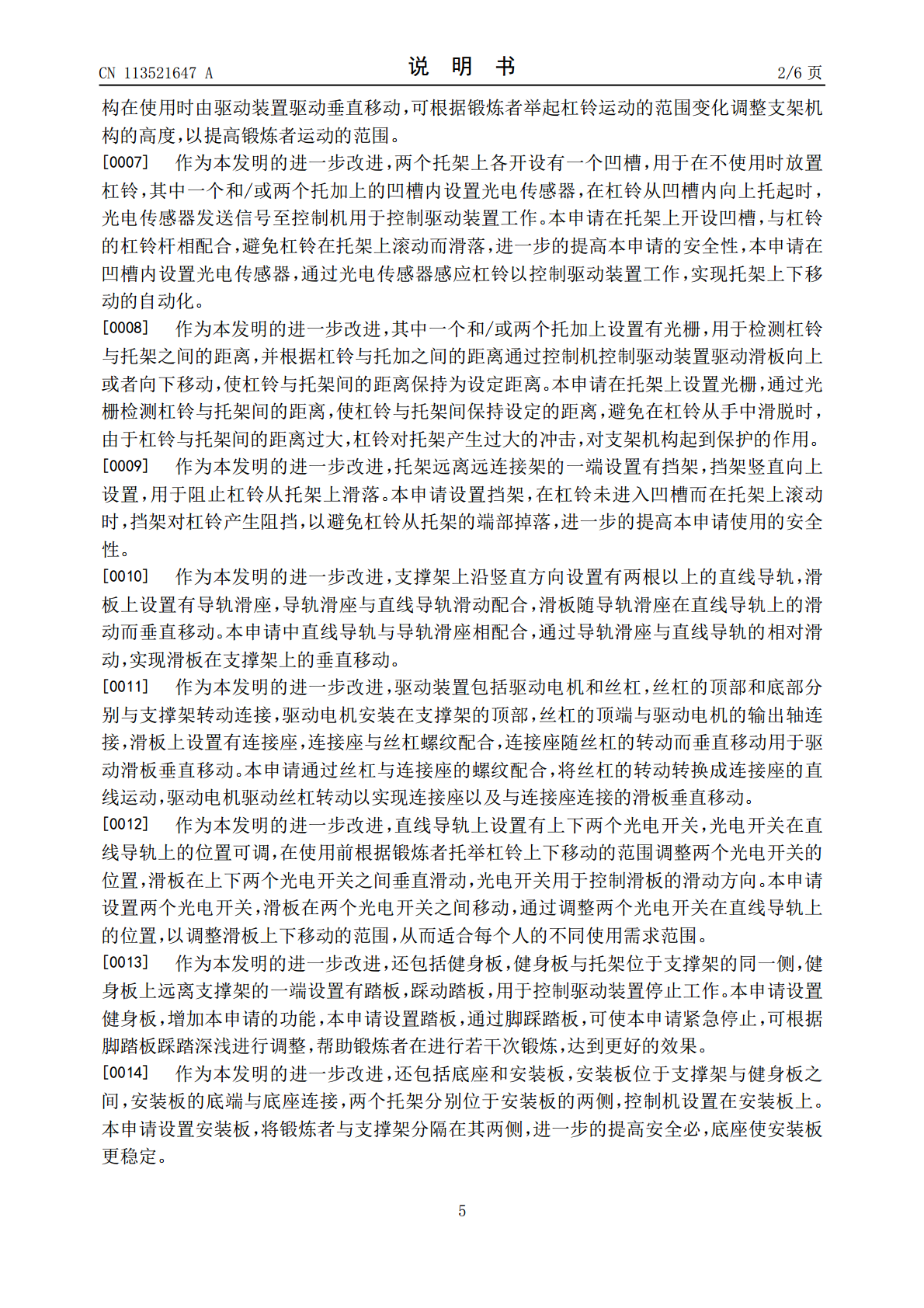

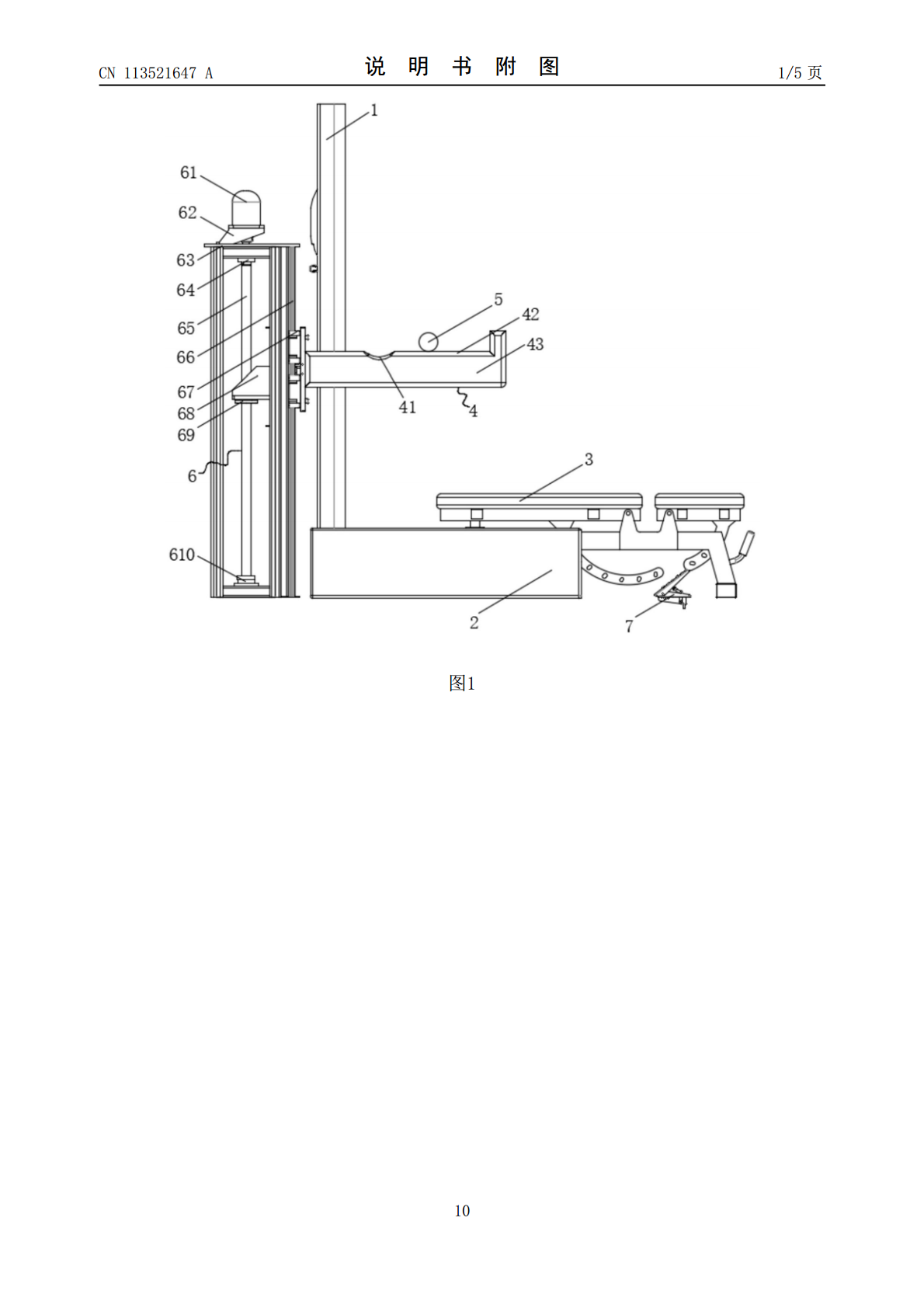

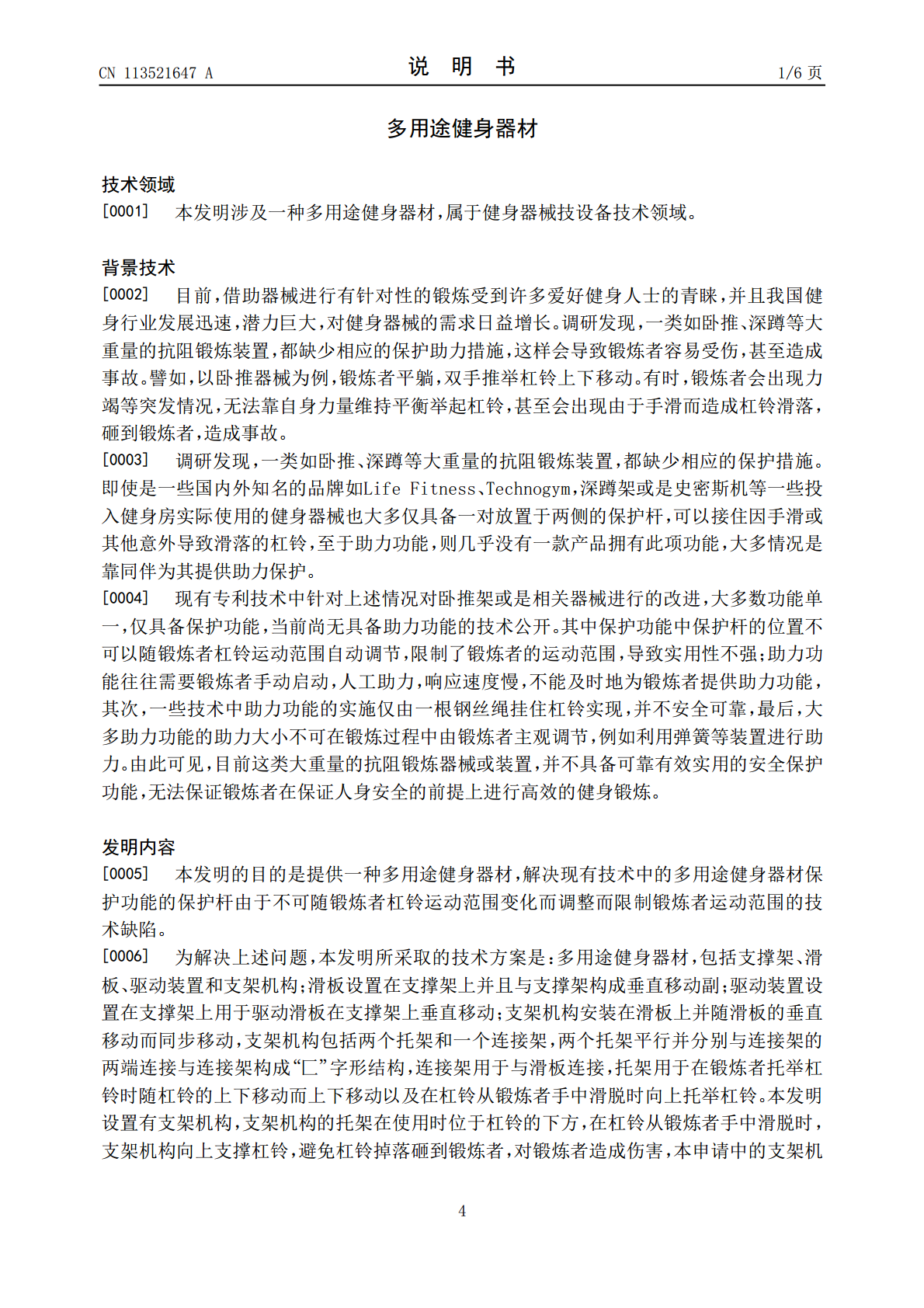

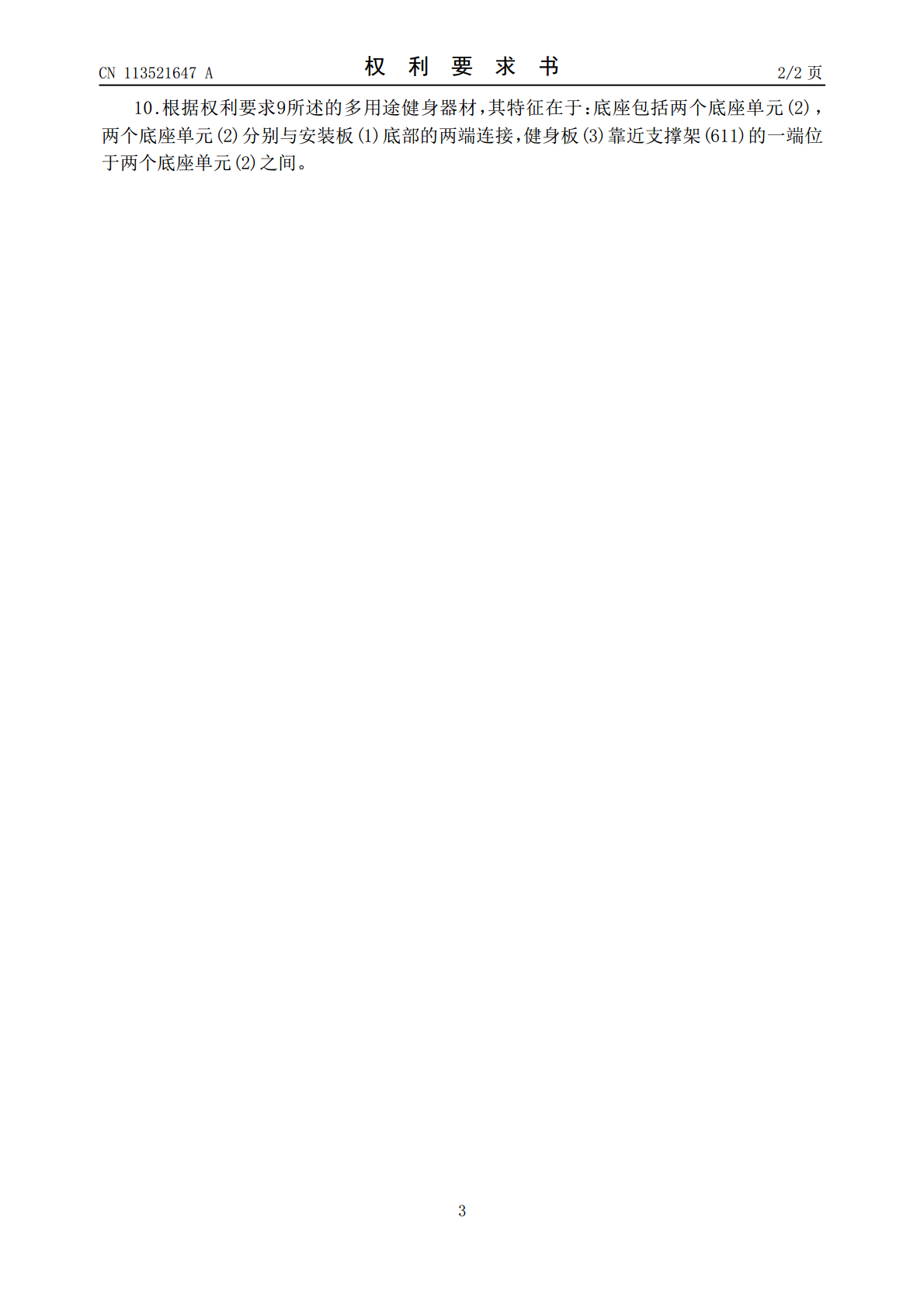

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113521647A(43)申请公布日2021.10.22(21)申请号202110780643.2(22)申请日2021.07.10(71)申请人河海大学地址210000江苏省南京市鼓楼区西康路1号(72)发明人安东明苟晓凡李世昌聂路易董远恒刘佩瑜(74)专利代理机构南京千语知识产权代理事务所(普通合伙)32394代理人尚于杰祁文彦(51)Int.Cl.A63B21/072(2006.01)A63B71/00(2006.01)权利要求书2页说明书6页附图5页(54)发明名称多用途健身器材(57)摘要本发明公开了一种多用途健身器材，包括支撑架、滑板、驱动装置和支架机构4；滑板设置在支撑架上并且与支撑架构成垂直移动副；驱动装置设置在支撑架上用于驱动滑板在支撑架上垂直移动；支架机构4安装在滑板上并随滑板的垂直移动而同步移动，支架机构4包括两个托架和一个连接架，两个托架平行并分别与连接架的两端连接与连接架构成“匚”字形结构，连接架用于与滑板连接，托架用于在锻炼者托举杠铃时随杠铃的上下移动而上下移动以及在杠铃从锻炼者手中滑脱时向上托举杠铃。本发明有效的解决了现有技术中的多用途健身器材保护功能的保护杆由于不可随锻炼者杠铃运动范围变化而调整而限制锻炼者运动范围的技术缺陷。CN113521647ACN113521647A权利要求书1/2页1.多用途健身器材，其特征在于：包括支撑架(611)；滑板(612)，滑板(612)设置在支撑架(611)上并且与支撑架(611)构成垂直移动副；驱动装置，驱动装置设置在支撑架(611)上用于驱动滑板(612)在支撑架(611)上垂直移动；支架机构(4)，支架机构(4)安装在滑板(612)上并随滑板(612)的垂直移动而同步移动，支架机构(4)包括两个托架(43)和一个连接架(45)，两个托架(43)平行并分别与连接架(45)的两端连接与连接架(45)构成“匚”字形结构，连接架(45)用于与滑板(612)连接，托架(43)用于在锻炼者托举杠铃(5)时随杠铃(5)的上下移动而上下移动以及在杠铃(5)从锻炼者手中滑脱时向上托举杠铃(5)。2.根据权利要求1所述的多用途健身器材，其特征在于：两个托架(43)上各开设有一个凹槽(41)，用于在不使用时放置杠铃(5)，其中一个和/或两个托加上的凹槽(41)内设置光电传感器(44)，在杠铃(5)从凹槽(41)内向上托起时，光电传感器(44)发送信号至控制机用于控制驱动装置工作。3.根据权利要求2所述的多用途健身器材，其特征在于：其中一个和/或两个托加上设置有光栅(42)，用于检测杠铃(5)与托架(43)之间的距离，并根据杠铃(5)与托加之间的距离通过控制机控制驱动装置驱动滑板(612)向上或者向下移动，使杠铃(5)与托架(43)间的距离保持为设定距离。4.根据权利要求1或2或3所述的多用途健身器材，其特征在于：托架(43)远离远连接架(45)的一端设置有挡架(46)，挡架(46)竖直向上设置，用于阻止杠铃(5)从托架(43)上滑落。5.根据权利要求1或2或3所述的多用途健身器材，其特征在于：支撑架(611)上沿竖直方向设置有两根以上的直线导轨(66)，滑板(612)上设置有导轨滑座(67)，导轨滑座(67)与直线导轨(66)滑动配合，滑板(612)随导轨滑座(67)在直线导轨(66)上的滑动而垂直移动。6.根据权利要求5所述的多用途健身器材，其特征在于：驱动装置包括驱动电机(61)和丝杠(65)，丝杠(65)的顶部和底部分别与支撑架(611)转动连接，驱动电机(61)安装在支撑架(611)的顶部，丝杠(65)的顶端与驱动电机(61)的输出轴连接，滑板(612)上设置有连接座(68)，连接座(68)与丝杠(65)螺纹配合，连接座(68)随丝杠(65)的转动而垂直移动用于驱动滑板(612)垂直移动。7.根据权利要求5所述的多用途健身器材，其特征在于：直线导轨(66)上设置有上下两个光电开关，光电开关在直线导轨(66)上的位置可调，在使用前根据锻炼者托举杠铃(5)上下移动的范围调整两个光电开关的位置，滑板(612)在上下两个光电开关之间垂直滑动，光电开关用于控制滑板(612)的滑动方向。8.根据权利要求2所述的多用途健身器材，其特征在于：还包括健身板(3)，健身板(3)与托架(43)位于支撑架(611)的同一侧，健身板(3)上远离支撑架(611)的一端设置有踏板(7)，踩动踏板(7)，用于控制驱动装置停止工作。9.根据权利要求8所述的多用途健身器材，其特征在于：还包括底座和安装板(1)，安装板(1)位于支撑架(611)与健身板(3)之间，安装板(1)的底端与底座连接，两个托架(43)分别位于安装板(
