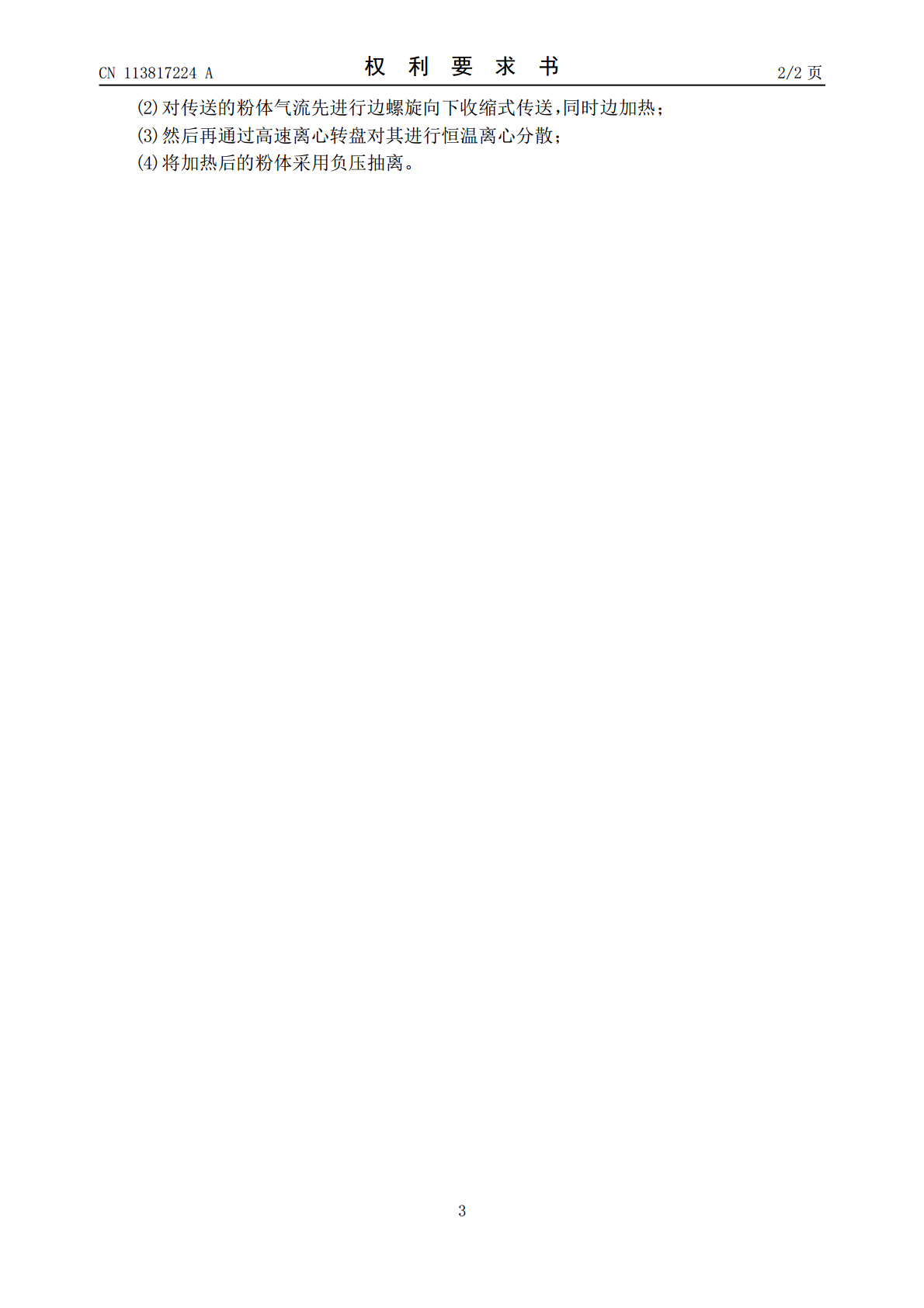

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113817224A(43)申请公布日2021.12.21(21)申请号202110979192.5(22)申请日2021.08.25(71)申请人广西贺州市科隆粉体有限公司地址542828广西壮族自治区贺州市平桂管理区黄田镇老虎坳（科隆工业园）(72)发明人谢威李奇洪黄华彬谢云贝进国叶有罗颖君韦富强(74)专利代理机构南宁胜荣专利代理事务所(特殊普通合伙)45126代理人关文龙(51)Int.Cl.C08K9/04(2006.01)C08K3/26(2006.01)F24H7/02(2006.01)F24H7/04(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种用于重质碳酸钙粉体改性的均匀加热系统及方法(57)摘要本发明公开了一种用于重质碳酸钙粉体改性的均匀加热系统及方法，包括螺旋加热器和旋转分散加热器；所述螺旋加热器通过设有的螺旋加热器支撑架而固定；所述螺旋加热器包括加热器本体，所述加热器本体的内腔呈漏斗状结构，该内腔内还分布有螺旋加热辊；所述螺旋加热辊呈上宽下窄结构，其辊体的体面上设有一条呈螺旋向下的输料加热槽；其辊体的内部对应开设有螺旋向上的热油循环道；所述旋转分散加热器分布在所述螺旋加热器的下方，且连接所述螺旋加热器的出料口。本发明通过采用燃气加热和电热加热结合的双热源供热方式，显著提高对粉体的加热均衡性、稳定性，使用效果好。CN113817224ACN113817224A权利要求书1/2页1.一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：包括螺旋加热器和旋转分散加热器；所述螺旋加热器通过设有的螺旋加热器支撑架而固定；所述螺旋加热器包括加热器本体，所述加热器本体的内腔呈漏斗状结构，其上端为进料口，下端为出料口，该内腔内还分布有螺旋加热辊；所述螺旋加热辊呈上宽下窄结构，其辊体的体面上设有一条呈螺旋向下的输料加热槽；其辊体的内部对应开设有螺旋向上的热油循环道；所述加热器本体的外部还套设有热油加热罩，所述热油加热罩与所述加热器本体之间构成热油加热腔；所述旋转分散加热器分布在所述螺旋加热器的下方，且连接所述螺旋加热器的出料口。2.根据权利要求1所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：所述旋转分散加热器包括旋转盘，所述旋转盘的中部对应分布在所述螺旋加热器的出料口的正下方，所述旋转盘的底部还结合有转轴；所述转轴通过滚动轴承与旋转盘支撑架连接；所述转轴上还设有驱动齿轮；所述驱动齿轮由驱动电机传动。3.根据权利要求2所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：所述旋转盘剖切面呈“倒W”形。4.根据权利要求3所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：对应所述旋转盘还设有导流罩，所述导流罩分布在所述旋转盘的上方；其剖面对应所述旋转盘呈“倒W”形，则所述旋转盘和所述导流罩之间构成旋转出料口。5.根据权利要求1所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：所述螺旋加热辊的热油循环道自下端进油，上端出油；所述热油加热腔自下端设有一根进油大管，上端设有若干出油小管，所述出油小管沿所述热油加热腔的顶部匀布一圈。6.根据权利要求2所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：所述旋转盘还设有第一电热油内腔，所述第一电热油内腔内分布有电热加热杆、温度传感器、导热油，所述转轴的下端分布有恒温控制电路，所述电热加热杆、温度传感器与所述恒温控制电路连接；所述转轴上还设有电刷供电组件，所述电刷供电组件的电源引线与所述恒温控制电路连接。7.根据权利要求4所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：所述导流罩还设有第二电热油内腔，所述第二电热油内腔内分布有电热加热杆、温度传感器、导热油，其外部设有恒温控制电路。8.根据权利要求4所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：还包括出料输送管，所述出料输送管的上端对应分布在所述旋转出料口处，并与所述导流罩连接，并对其支撑；所述出料输送管的中上部还设有内管，所述旋转盘支撑架以及所述驱动电机连接固定在所述内管的内腔中；所述内管通过支架杆连接在所述出料输送管上；所述内管的外壁以及所述出料输送管的内壁都各结合有保温层；所述内管和所述出料输送管之间还开设有维修入口。9.根据权利要求5所述的一种用于重质碳酸钙粉体改性的均匀加热系统，其特征在于：所述螺旋加热辊的热油循环道以及所述热油加热腔的循环热油通过燃气热油加热炉加热，通过热油泵提供动力循环，通过调节燃气火焰强度调节温度。10.使用如权利要求1～9任一所述的一种用于重质碳酸钙粉体改性的均匀加热系统进行加热的方法，其特征在于，包括如下步骤：(1)使用气流传送碳酸
