一种激光熔覆工作台和激光熔覆装置.pdf

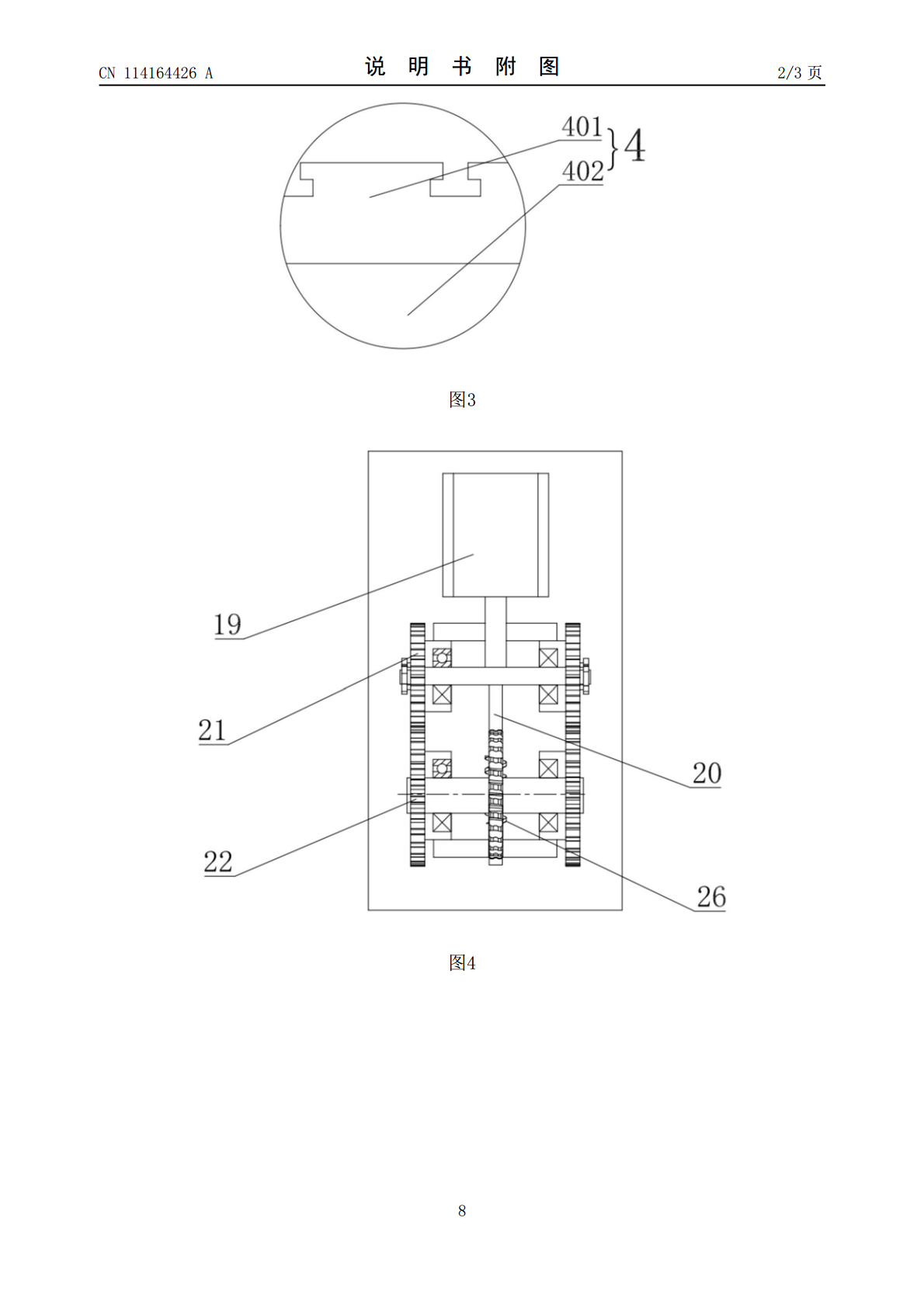

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114164426A(43)申请公布日2022.03.11(21)申请号202111480280.7(22)申请日2021.12.06(71)申请人济南森峰激光科技股份有限公司地址250000山东省济南市高新区飞跃大道2016号创新工场F4-6-601(72)发明人李峰西邢振宏索海生高凯刘鹏崔炳军(74)专利代理机构山东舜源联合知识产权代理有限公司37359代理人闫晓燕(51)Int.Cl.C23C24/10(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种激光熔覆工作台和激光熔覆装置(57)摘要本发明为一种激光熔覆工作台和激光熔覆装置，涉及激光熔覆技术领域。其技术方案为：一种激光熔覆工作台，包括支撑架，支撑架顶部设置有可滑动的工作平台，支撑架上还设置有往复机构，往复机构的移动端连接工作平台，移动端的往复运动方向所在的平面与工作平台的滑动方向平行。通过往复机构带动工作平台在熔覆过程中往复移动，增加了熔覆面积，减小了熔覆时的热输入量，减少工件熔覆组织粗大，提高工件的性能和使用寿命。CN114164426ACN114164426A权利要求书1/1页1.一种激光熔覆工作台，其特征在于，包括支撑架(1)，支撑架(1)顶部设置有可滑动的工作平台(4)，支撑架(1)上还设置有往复机构(13)，往复机构(13)设置有移动端(12)，往复机构(13)的移动端(12)连接工作平台(4)，往复机构(13)能够通过移动端(12)驱动工作平台(4)往复滑动。2.如权利要求1所述激光熔覆工作台，其特征在于，支撑架(1)的顶部设置有导轨平台(3)，导轨平台(3)的顶部设置有导轨槽(24)，工作平台(4)的底部设置有导轨，导轨与导轨槽(24)适配。3.如权利要求2所述激光熔覆工作台，其特征在于，导轨平台(3)的中部设置贯通的通道(25)，往复机构(13)设置在工作平台(4)的下方，往复机构(13)的移动端(12)穿过导轨平台(3)的通道(25)与工作平台(4)连接。4.如权利要求1或2或3所述激光熔覆工作台，其特征在于，工作平台(4)顶部设置有工件压板(5)。5.如权利要求4所述激光熔覆工作台，其特征在于，工作平台(4)内部设置有冷却回路，冷却回路的入口和出口均通过水管(8)连接循环水箱(9)。6.如权利要求2或3所述激光熔覆工作台，其特征在于，导轨平台(3)下方设置有安装板(10)，安装板(10)上设置有排气扇(11)，排气扇(11)的位置与通道(25)对应。7.如权利要求1或2或3所述激光熔覆工作台，其特征在于，往复机构(13)包括底座(27)和摆杆(17)，底座(27)安装在支撑架(1)上，摆杆(17)的一端可转动连接在底座(27)上，摆杆(17)的另一端设置有缺口(16)，移动端(12)包括连接块(14)，连接块(14)一端固定连接在工作平台(4)上，另一端设置凸块(15)，凸块(15)位于缺口(16)内，凸块(15)在工作平台(4)滑动方向的厚度小于缺口(16)的宽度。8.如权利要求7所述激光熔覆工作台，其特征在于，往复机构(13)还包括电机(19)，电机(19)通过联轴器连接蜗杆(20)，蜗杆(20)与蜗轮(26)配合，蜗轮(26)的两侧连接第一传动齿轮(22)，第一传动齿轮(22)与第二传动齿轮(21)啮合，第二传动齿轮(21)的外侧设置有偏心布置的圆轴(28)，摆杆(17)上设置有长条孔(18)，圆轴(28)位于长条孔(18)内。9.一种激光熔覆装置，其特征在于，包括如权利要求1‑8任一所述激光熔覆工作台，激光熔覆工作台的上方设置有激光熔覆头(7)。10.如权利要求9所述激光熔覆装置，其特征在于，激光熔覆头(7)的进给方向与工作平台(4)的摆动方向相交。2CN114164426A说明书1/4页一种激光熔覆工作台和激光熔覆装置技术领域[0001]本发明涉及激光熔覆技术领域，尤其涉及一种激光熔覆工作台和激光熔覆装置。背景技术[0002]随着激光领域的逐渐发展，激光熔覆在表面修复以及改性方面越来越受到人们的关注。通过高能激光束照射基体表面形成熔池，将熔覆材料以粉末的形式送入熔池，达到对工件表面改性以及修复的目的，从而增加或延长零件的使用寿命。激光熔覆同样面临一些问题，例如熔覆过程中激光功率过大，造成热输入量过大，导致熔覆层组织粗大，从而影响零件的服役性能。针对熔覆层组织粗大问题，现有的改善措施包括添加异质元素来增加形核点以及增加熔覆层与基体的过冷度加快熔覆层凝固速度。异形元素的加入无疑会增加生产成本，同时还会由于材料不匹配问题出现孔隙、裂纹等缺陷；过冷度的增加在激光熔覆中无法持续作用，在长时间的工作过程中同样面临着组织粗大问题。发明内容[0003]针
