印鉴卡存储机构.pdf

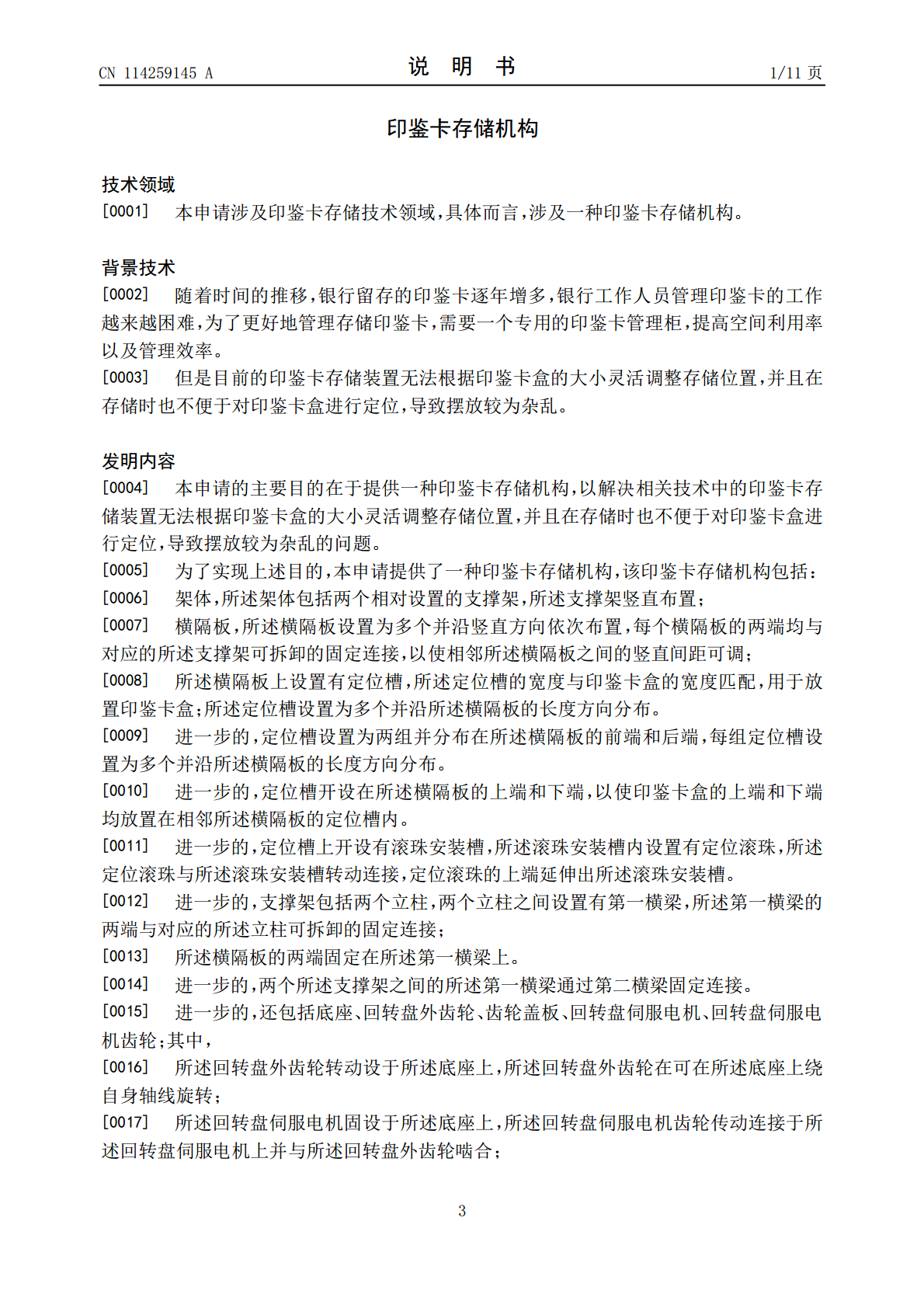

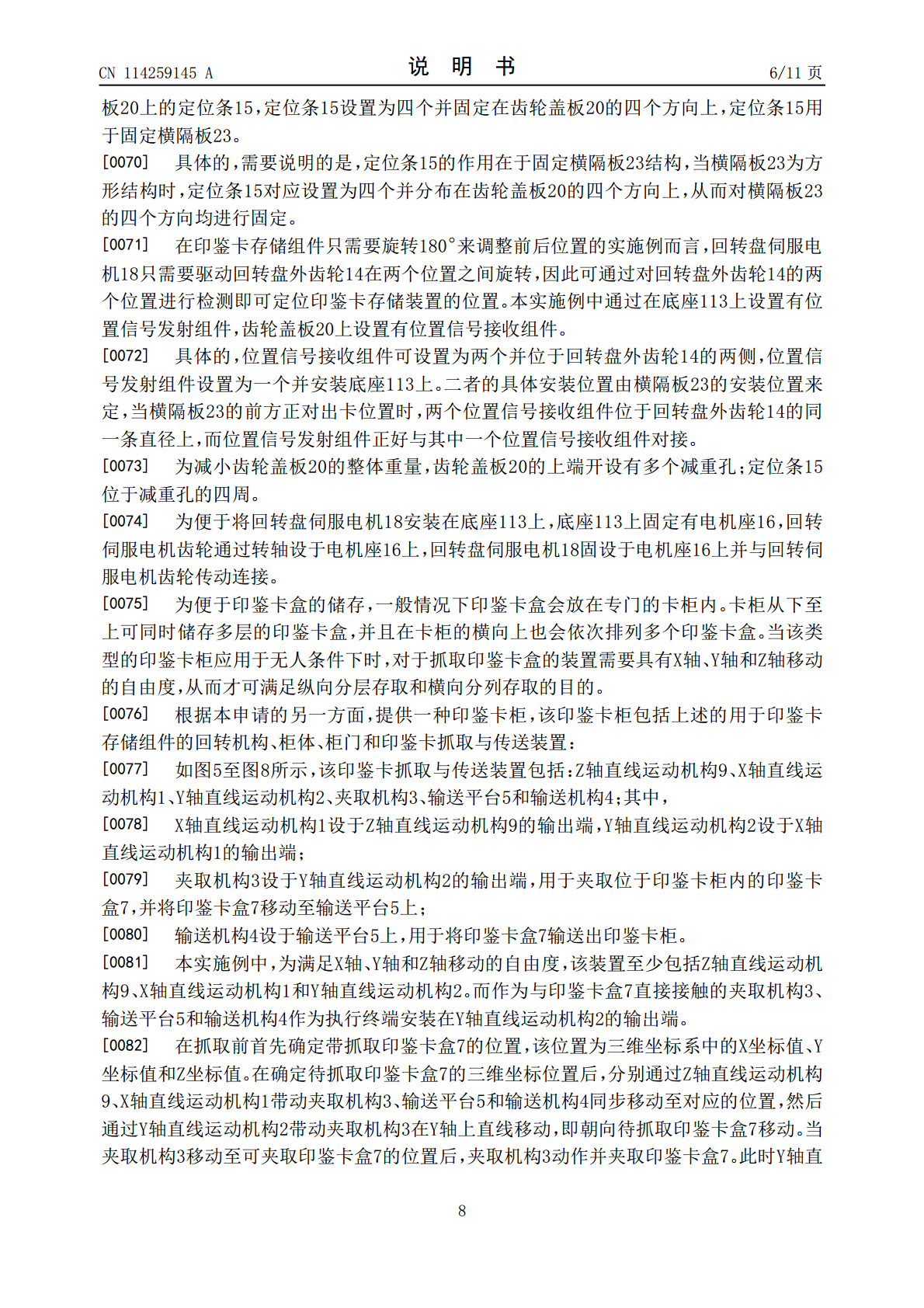

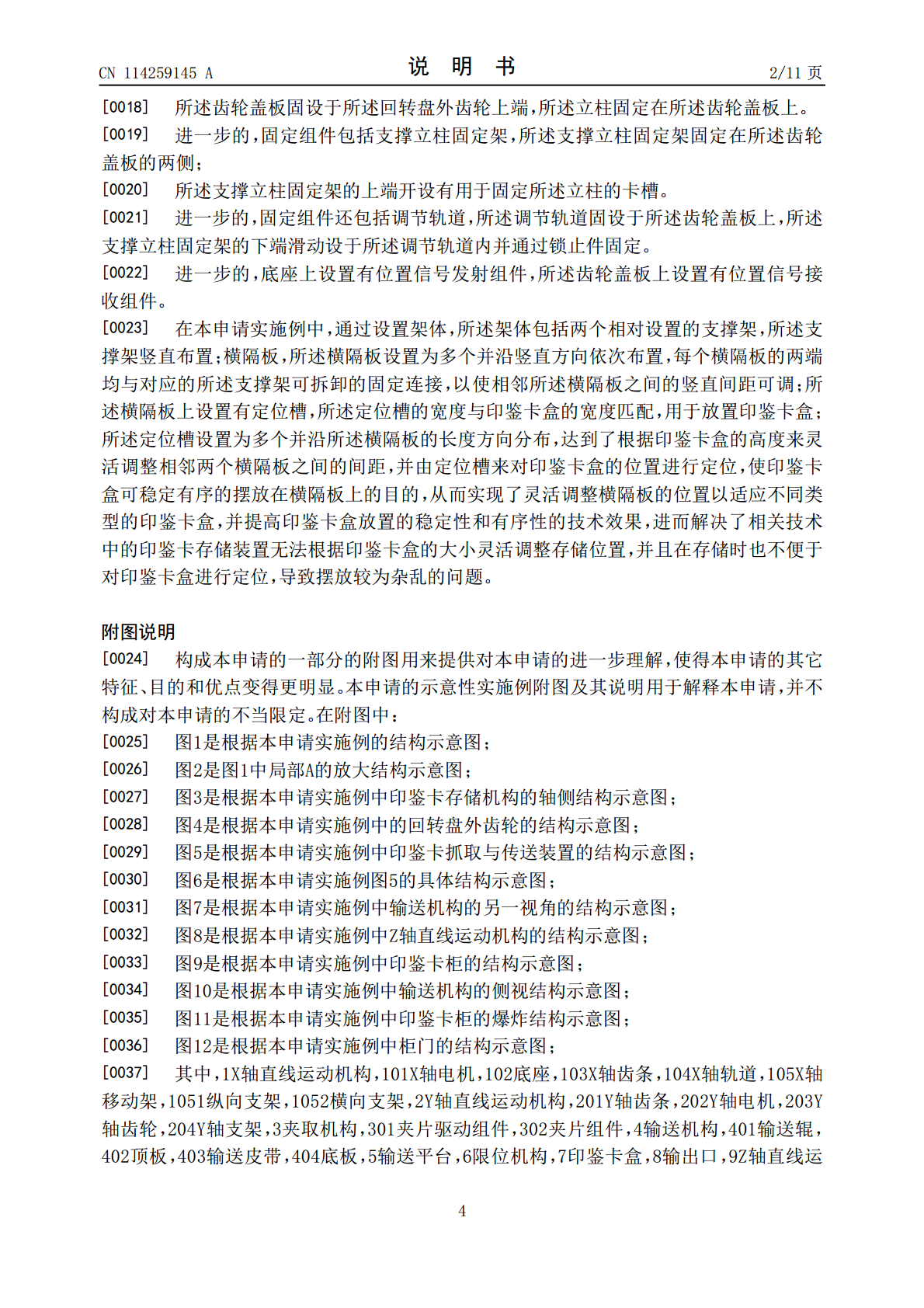

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114259145A(43)申请公布日2022.04.01(21)申请号202210109899.5A47B57/06(2006.01)(22)申请日2022.01.28A47B49/00(2006.01)A47B96/02(2006.01)(71)申请人上海韦斯杰实业有限公司A47B97/00(2006.01)地址201411上海市奉贤区神州路299号2幢A区、C区(72)发明人徐爱忠徐伟峰曾庆宗严俊张孝峰刘伟刚黄晓冬梅爱彭王晖丁捷安张强胜吴圣鹏王利严杰柴晓辉沙瑶琴许海华黄炼炜康杰(74)专利代理机构北京知果之信知识产权代理有限公司11541代理人高科(51)Int.Cl.A47B81/00(2006.01)权利要求书1页说明书11页附图11页(54)发明名称印鉴卡存储机构(57)摘要本申请公开了一种印鉴卡存储机构，该印鉴卡存储机构包括：架体，架体包括两个相对设置的支撑架，支撑架竖直布置；横隔板，横隔板设置为多个并沿竖直方向依次布置，每个横隔板的两端均与对应的支撑架可拆卸的固定连接，以使相邻横隔板之间的竖直间距可调；横隔板上设置有定位槽，定位槽的宽度与印鉴卡盒的宽度匹配，用于放置印鉴卡盒；定位槽设置为多个并沿横隔板的长度方向分布。本申请实现了灵活调整横隔板的位置以适应不同类型的印鉴卡盒，并提高印鉴卡盒放置的稳定性和有序性的技术效果，进而解决了相关技术中的印鉴卡存储装置无法根据印鉴卡盒的大小灵活调整存储位置，并且在存储时也不便于对印鉴卡盒进行定位，导致摆放较为杂乱的问题。CN114259145ACN114259145A权利要求书1/1页1.一种印鉴卡存储机构，其特征在于，包括：架体，所述架体包括两个相对设置的支撑架，所述支撑架竖直布置；横隔板，所述横隔板设置为多个并沿竖直方向依次布置，每个横隔板的两端均与对应的所述支撑架可拆卸的固定连接，以使相邻所述横隔板之间的竖直间距可调；所述横隔板上设置有定位槽，所述定位槽的宽度与印鉴卡盒的宽度匹配，用于放置印鉴卡盒；所述定位槽设置为多个并沿所述横隔板的长度方向分布。2.根据权利要求1所述的印鉴卡存储机构，其特征在于，所述定位槽设置为两组并分布在所述横隔板的前端和后端，每组定位槽设置为多个并沿所述横隔板的长度方向分布。3.根据权利要求2所述的印鉴卡存储机构，其特征在于，所述定位槽开设在所述横隔板的上端和下端，以使印鉴卡盒的上端和下端均放置在相邻所述横隔板的定位槽内。4.根据权利要求2或3所述的印鉴卡存储机构，其特征在于，所述定位槽上开设有滚珠安装槽，所述滚珠安装槽内设置有定位滚珠，所述定位滚珠与所述滚珠安装槽转动连接，定位滚珠的上端延伸出所述滚珠安装槽。5.根据权利要求4所述的印鉴卡存储机构，其特征在于，所述支撑架包括两个立柱，两个立柱之间设置有第一横梁，所述第一横梁的两端与对应的所述立柱可拆卸的固定连接；所述横隔板的两端固定在所述第一横梁上。6.根据权利要求5所述的印鉴卡存储机构，其特征在于，两个所述支撑架之间的所述第一横梁通过第二横梁固定连接。7.根据权利要求5所述的印鉴卡存储机构，其特征在于，还包括底座、回转盘外齿轮、齿轮盖板、回转盘伺服电机、回转盘伺服电机齿轮；其中，所述回转盘外齿轮转动设于所述底座上，所述回转盘外齿轮在可在所述底座上绕自身轴线旋转；所述回转盘伺服电机固设于所述底座上，所述回转盘伺服电机齿轮传动连接于所述回转盘伺服电机上并与所述回转盘外齿轮啮合；所述齿轮盖板固设于所述回转盘外齿轮上端，所述立柱固定在所述齿轮盖板上。8.根据权利要求7所述的印鉴卡存储机构，其特征在于，所述固定组件包括支撑立柱固定架，所述支撑立柱固定架固定在所述齿轮盖板的两侧；所述支撑立柱固定架的上端开设有用于固定所述立柱的卡槽。9.根据权利要求8所述的印鉴卡存储机构，其特征在于，所述固定组件还包括调节轨道，所述调节轨道固设于所述齿轮盖板上，所述支撑立柱固定架的下端滑动设于所述调节轨道内并通过锁止件固定。10.根据权利要求9所述的印鉴卡存储机构，其特征在于，所述底座上设置有位置信号发射组件，所述齿轮盖板上设置有位置信号接收组件。2CN114259145A说明书1/11页印鉴卡存储机构技术领域[0001]本申请涉及印鉴卡存储技术领域，具体而言，涉及一种印鉴卡存储机构。背景技术[0002]随着时间的推移，银行留存的印鉴卡逐年增多，银行工作人员管理印鉴卡的工作越来越困难，为了更好地管理存储印鉴卡，需要一个专用的印鉴卡管理柜，提高空间利用率以及管理效率。[0003]但是目前的印鉴卡存储装置无法根据印鉴卡盒的大小灵活调整存储位置，并且在存储时也不便于对印鉴卡盒进行定位，导致摆放较为杂乱。发明内容[0004]本申请的主要目的在于提供一种印
