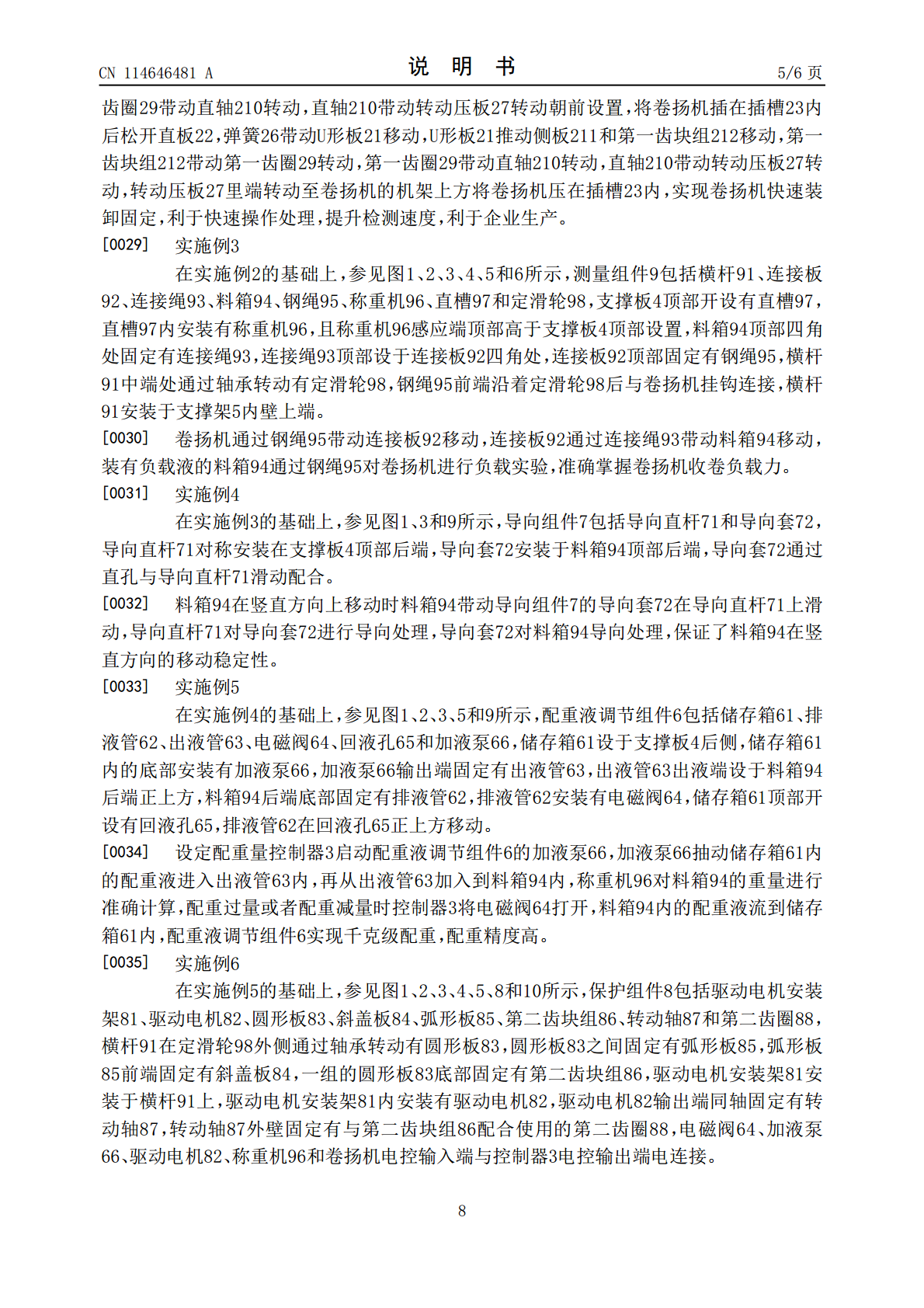

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114646481A(43)申请公布日2022.06.21(21)申请号202210256705.4(22)申请日2022.03.16(71)申请人如皋市武源机械有限公司地址226500江苏省南通市如皋市如城街道怡年西路508号(72)发明人刘建张逢周光泉宗泽魏佳佳(51)Int.Cl.G01M99/00(2011.01)权利要求书2页说明书6页附图7页(54)发明名称卷扬机生产用的卷扬机负载试验装置及其实验方法(57)摘要本发明公开了卷扬机生产用的卷扬机负载试验装置及其实验方法，涉及卷扬机技术领域，包括底座和控制器，底座有用于卷扬机快速装卸的快锁组件，底座顶部一侧设有控制器，底座后端连接有支撑板，支撑板顶部固定有支撑架，支撑架连接有用于负载检测的测量组件，支撑板顶部后侧对称设有用于测量组件竖直导向的导向组件，测量组件连接有用于配重的配重液调节组件，测量组件顶部设有用于安全防护的保护组件，通过上述方式，本发明卷扬机安装固定操作简单，利于快速操作处理，提升检测速度，利于企业生产，同时，检测时配重精度高，对于卷扬机负载检测精度高，此外，检测时设计防护结构，避免检测过程中卷扬机挂钩和钢绳容易崩弹现象，避免引起安全事故。CN114646481ACN114646481A权利要求书1/2页1.一种卷扬机生产用的卷扬机负载试验装置，包括底座（1）和控制器（3），其特征在于：所述底座（1）顶部中端处设有用于卷扬机快速装卸的快锁组件（2），所述底座（1）顶部一侧设有控制器（3），所述底座（1）后端连接有支撑板（4），所述支撑板（4）顶部固定有支撑架（5），所述支撑架（5）连接有用于负载检测的测量组件（9），所述支撑板（4）顶部后侧对称设有用于测量组件（9）竖直导向的导向组件（7），所述测量组件（9）连接有用于配重的配重液调节组件（6），所述测量组件（9）顶部设有用于安全防护的保护组件（8）。2.根据权利要求1所述的一种卷扬机生产用的卷扬机负载试验装置，其特征在于：所述快锁组件（2）包括U形板（21）、直板（22）、插槽（23）、导轨（24）、限位滑块（25）、弹簧（26）、转动压板（27）、Z形固定板（28）、第一齿圈（29）、直轴（210）、侧板（211）和第一齿块组（212），所述底座（1）顶部开设有插槽（23），所述底座（1）在插槽（23）顶部两侧等间距固定有Z形固定板（28），所述Z形固定板（28）上端通过轴承转动有直轴（210），所述直轴（210）上端固定有第一齿圈（29），所述直轴（210）底部固定有转动压板（27），且转动压板（27）顶部与Z形固定板（28）内顶部贴合滑动，所述底座（1）在Z形固定板（28）外侧均固定有导轨（24），所述导轨（24）等间距限位滑动有限位滑块（25），所述限位滑块（25）顶部与U形板（21）顶部固定连接，所述U形板（21）内壁固定有侧板（211），所述侧板（211）内壁等间距固定有与第一齿圈（29）配合使用的第一齿块组（212），所述U形板（21）前端固定有直板（22），所述直板（22）里端固定有弹簧（26），且弹簧（26）里端安装于底座（1）前端。3.根据权利要求2所述的一种卷扬机生产用的卷扬机负载试验装置，其特征在于：卷扬机插在所述插槽（23）内，所述弹簧（26）恢复初始状态时转动压板（27）里端转动至卷扬机的机架上方将卷扬机压在插槽（23）内。4.根据权利要求3所述的一种卷扬机生产用的卷扬机负载试验装置，其特征在于：所述测量组件（9）包括横杆（91）、连接板（92）、连接绳（93）、料箱（94）、钢绳（95）、称重机（96）、直槽（97）和定滑轮（98），所述支撑板（4）顶部开设有直槽（97），所述直槽（97）内安装有称重机（96），且称重机（96）感应端顶部高于支撑板（4）顶部设置，所述料箱（94）顶部四角处固定有连接绳（93），所述连接绳（93）顶部设于连接板（92）四角处，所述连接板（92）顶部固定有钢绳（95），所述横杆（91）中端处通过轴承转动有定滑轮（98），所述钢绳（95）前端沿着定滑轮（98）后与卷扬机挂钩连接。5.根据权利要求4所述的一种卷扬机生产用的卷扬机负载试验装置，其特征在于：所述横杆（91）安装于支撑架（5）内壁上端。6.根据权利要求5所述的一种卷扬机生产用的卷扬机负载试验装置，其特征在于：所述导向组件（7）包括导向直杆（71）和导向套（72），所述导向直杆（71）对称安装在支撑板（4）顶部后端，所述导向套（72）安装于料箱（94）顶部后端，所述导向套（72）通过直孔与导向直杆（71）滑动配合。7.根据权利要求6所述的一种卷扬机生产用的卷扬机负载试验装置，其特征在于：所述配重液调节组件（6）包括储存箱（61
