内容提供者
卷扬机及卷扬机的驱动控制方法.pdf
2023-05-24
10金币
1.1MB
25页
是你****岺呀
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共25页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
卷扬机及卷扬机的驱动控制方法.pdf

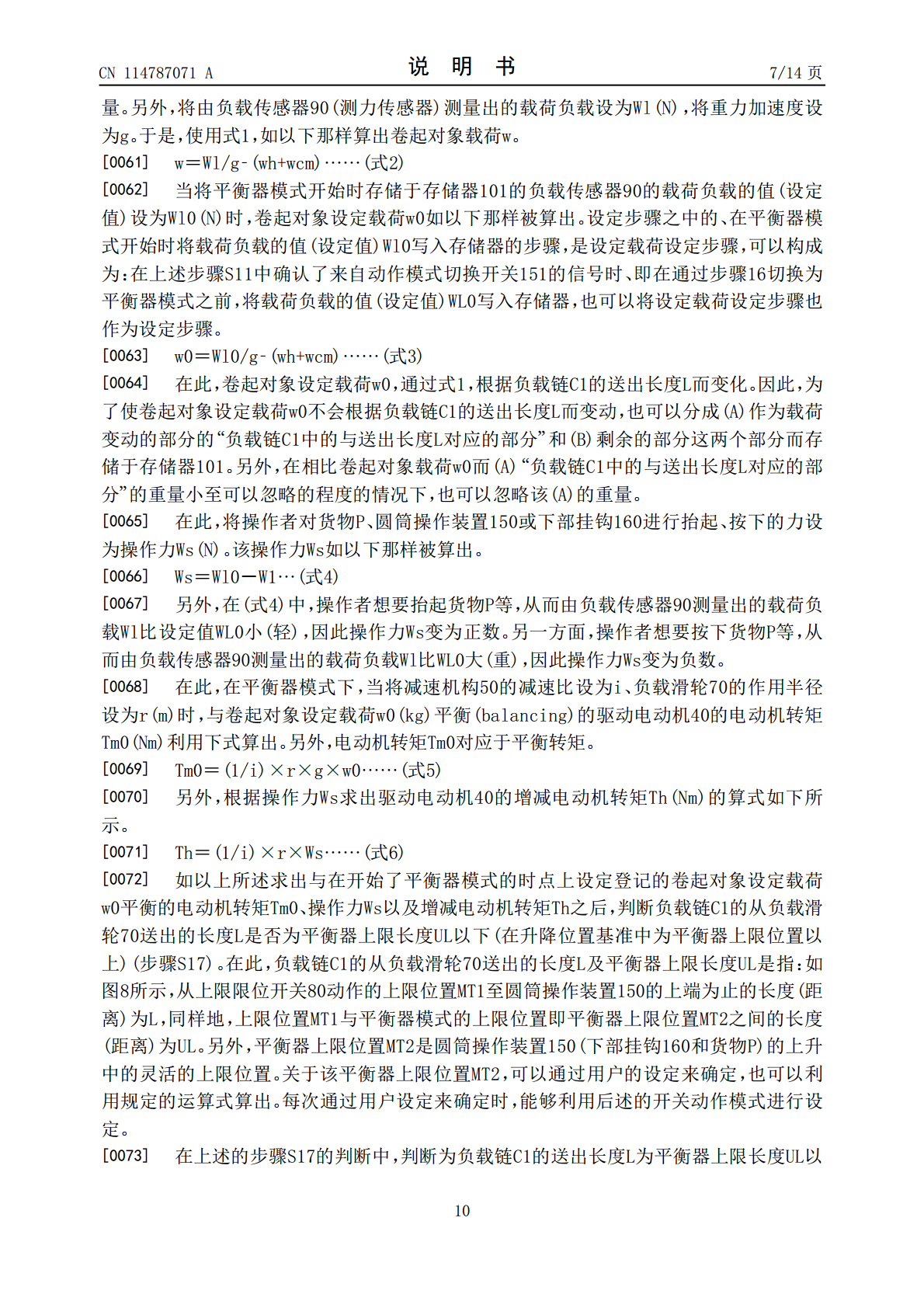

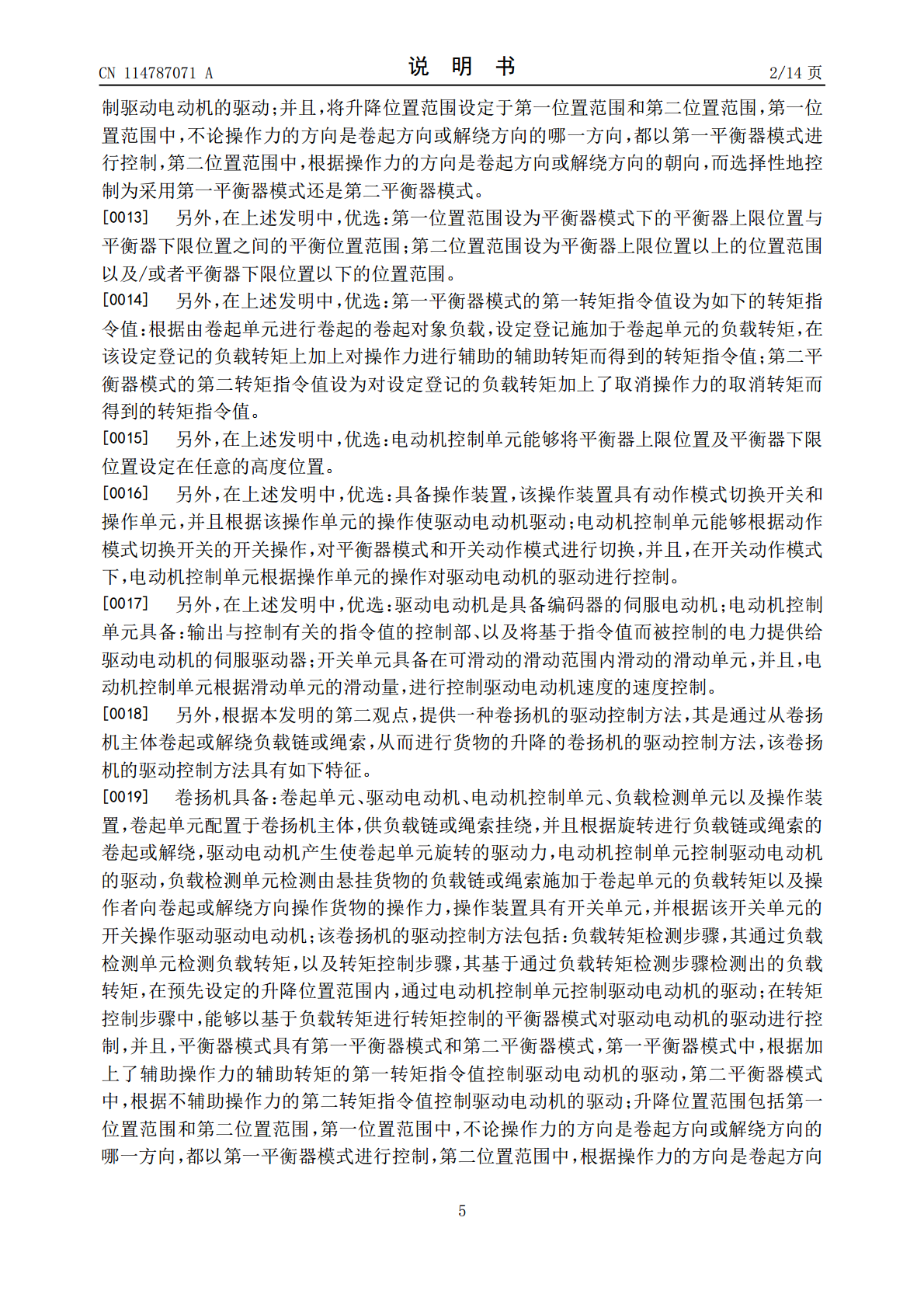

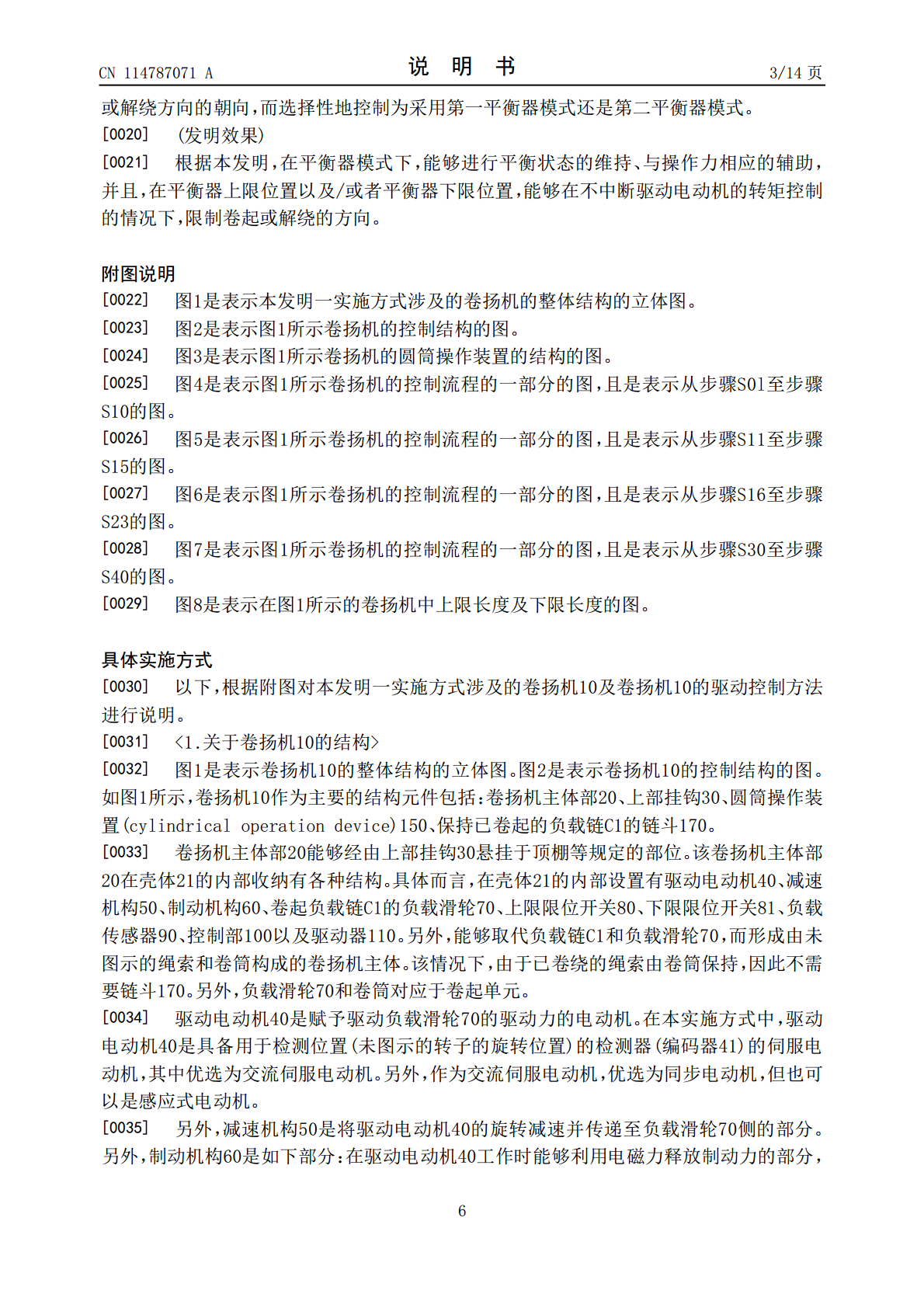

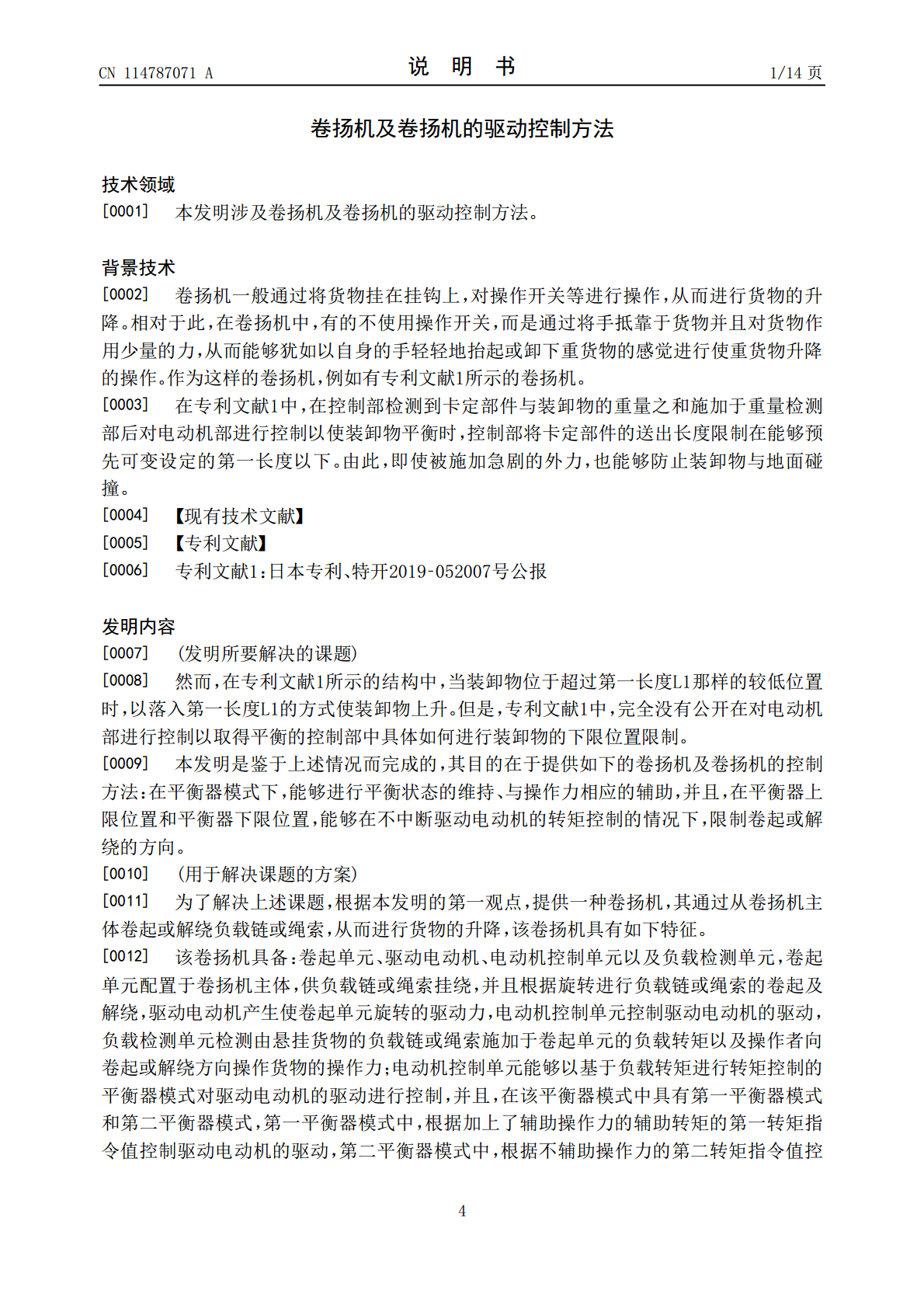

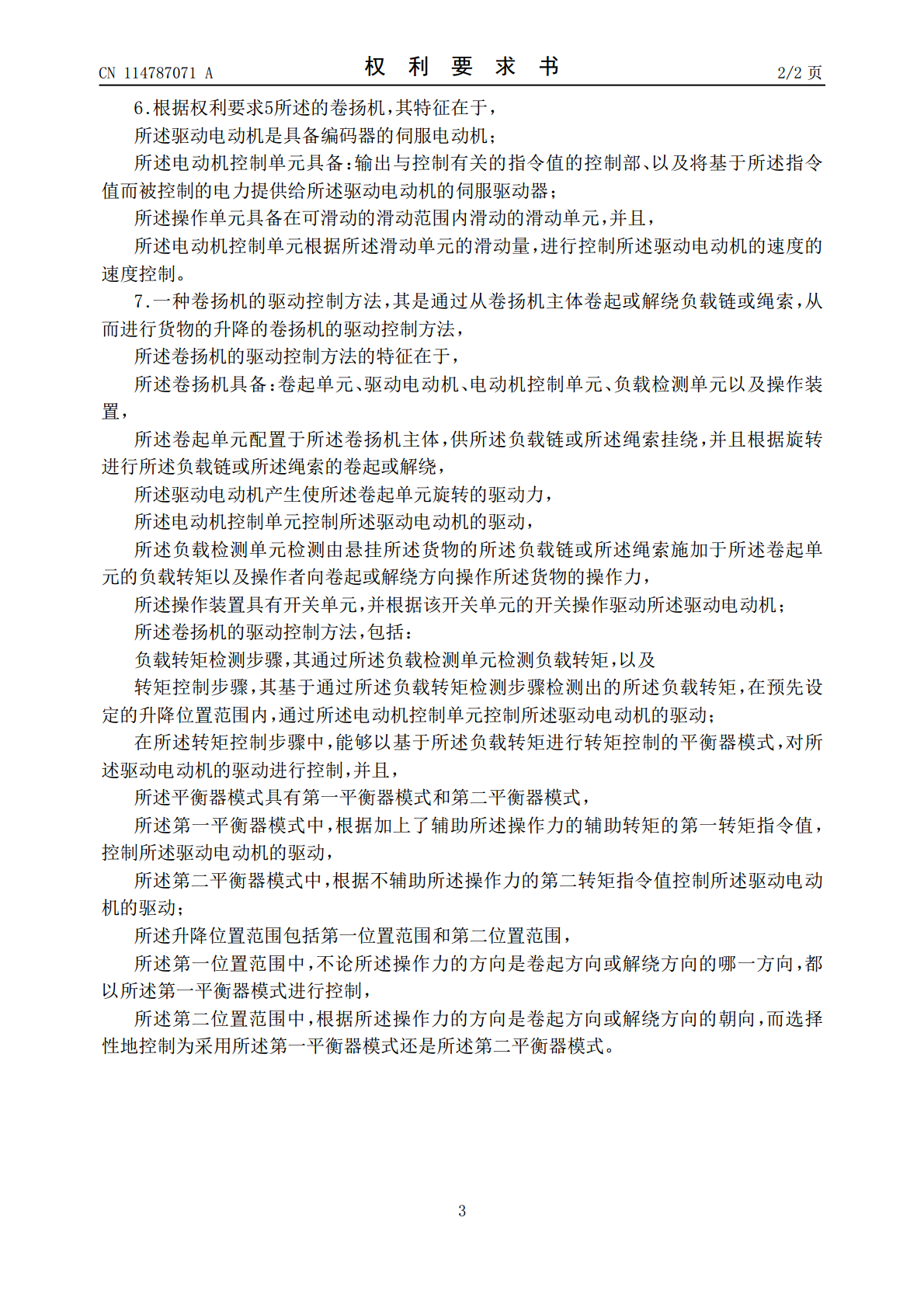

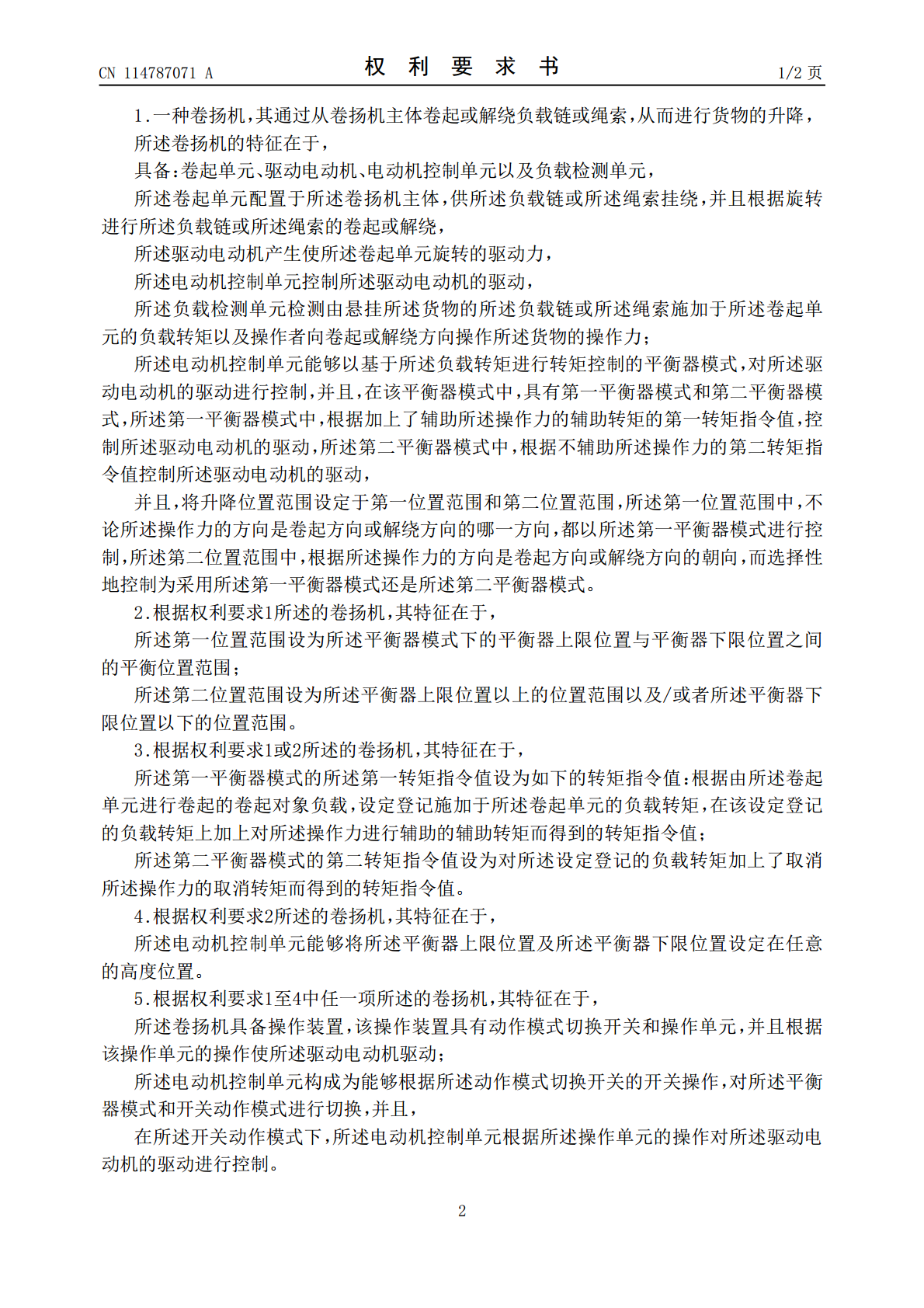

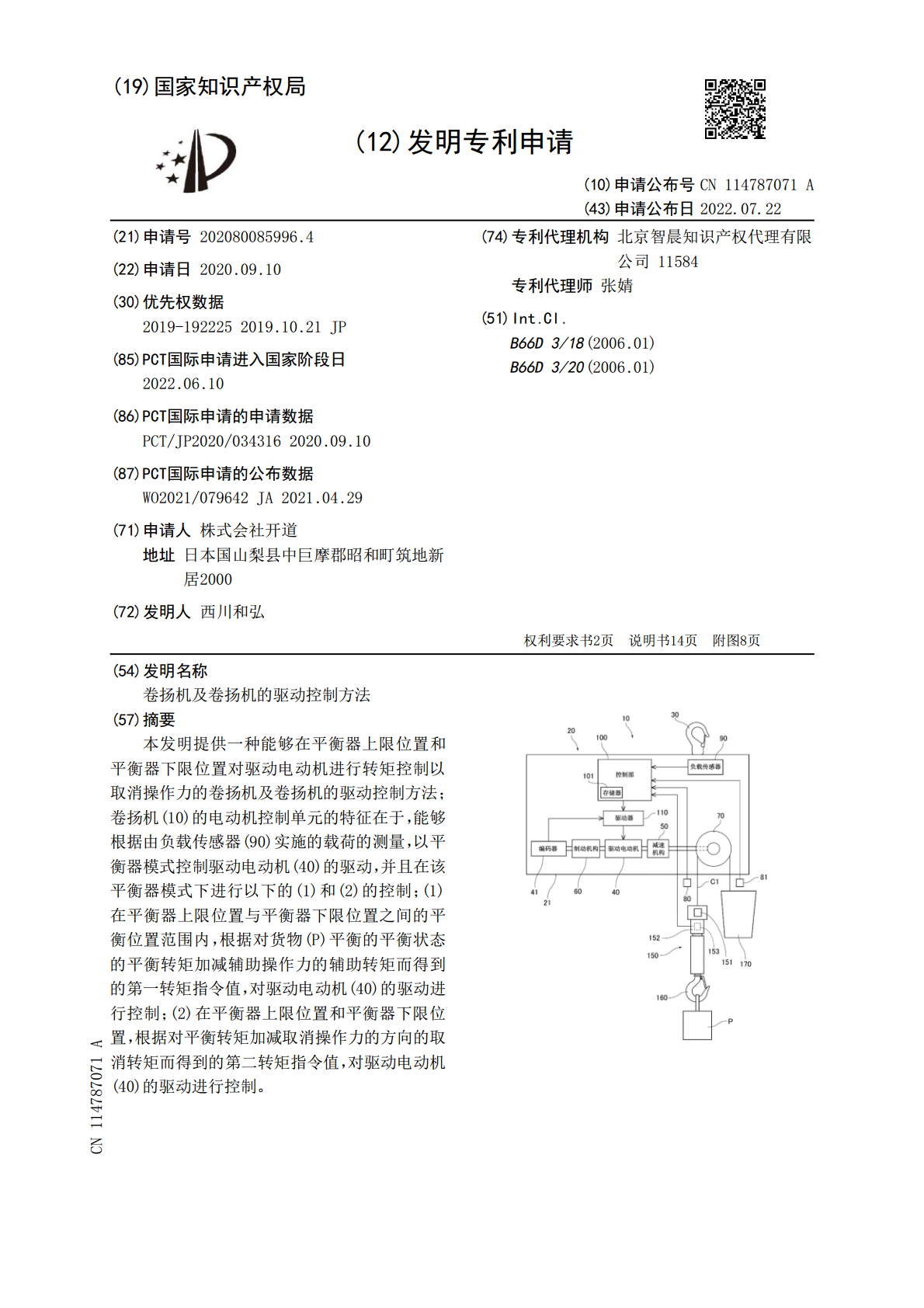

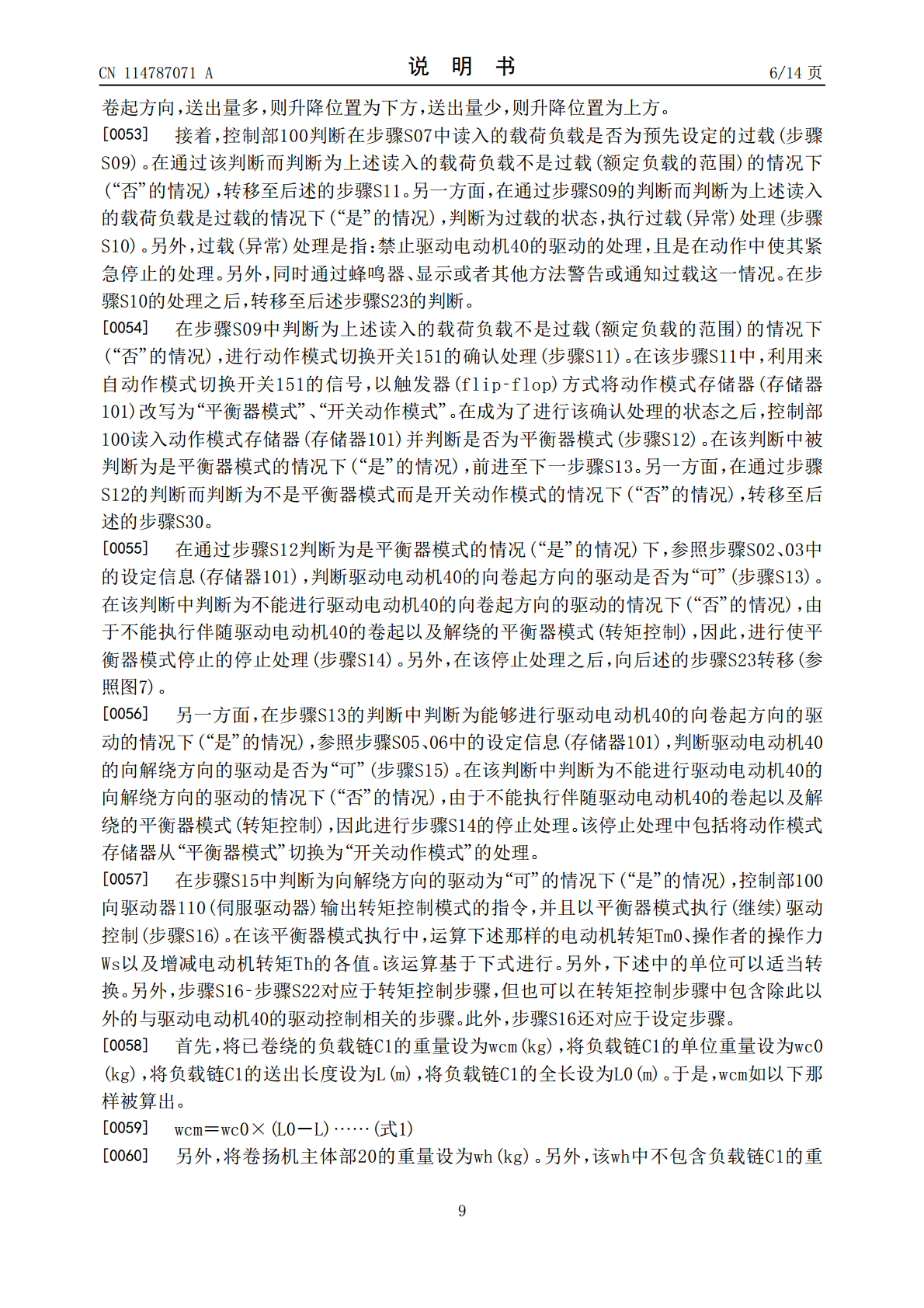

本发明提供一种能够在平衡器上限位置和平衡器下限位置对驱动电动机进行转矩控制以取消操作力的卷扬机及卷扬机的驱动控制方法;卷扬机(10)的电动机控制单元的特征在于,能够根据由负载传感器(90)实施的载荷的测量,以平衡器模式控制驱动电动机(40)的驱动,并且在该平衡器模式下进行以下的(1)和(2)的控制;(1)在平衡器上限位置与平衡器下限位置之间的平衡位置范围内,根据对货物(P)平衡的平衡状态的平衡转矩加减辅助操作力的辅助转矩而得到的第一转矩指令值,对驱动电动机(40)的驱动进行控制;(2)在平衡器上限位置和平
2023-05-24
10
1.1MB
卷扬机的驱动控制装置.pdf
本发明提供卷扬机的驱动控制装置，防止对卷扬机进行降下运转时从电动机产生再生电力。卷扬机具有将吊荷卷扬和降下的链轮(13)，链轮(13)被电动机(23)驱动。在链轮(13)设置有机械制动器(50)，用于使电动机(23)的输出轴(24)的旋转在传递至链轮(13)的状态和解除的状态间切换，并且阻止链轮(13)向降下方向旋转。在吊荷的降下运转开始时，输出轴(24)因吊荷的负重而被反转驱动，但是因为直到机械制动器(50)的棘轮(57)与棘爪啮合为止不对电动机(23)进行电力供给，所以能够防止电动机(23)产生再生电
2023-10-21
10
847KB
一种卷扬机及其卷扬机控制方法.pdf
本发明公开了一种卷扬机及其卷扬机控制方法，包括底板、悬架、主动电机、滚筒、钢丝绳、急停制动机构、第一排线机构和第二排线机构，电磁滑轨上设有第一排线机构，一侧立板内侧设有主动电机，主动电机上通过主动轴设有主动齿轮盘，主动齿轮盘上设有急停制动机构，主动轴远离主动电机的一端设有滚筒，滚筒上设有钢丝绳，滚筒下方的底板上设有第二排线机构；本发明通过急停制动机构传动棘轮、主动棘爪和止回棘爪可以保证卷扬机在提升重物过程中遇到重物紧急坠落情况下及时进行制动，能够避免产生危险，通过第一排线机构和第二排线机构可以在卷扬机进行
2023-08-28
10
480KB
卷扬机的危险因素控制.docx
卷扬机的危险因素控制卷场机分手动和电动两种，它既是起重设备又是运输牵引设备。在《起重机械安全规程》中对卷场机的使用提出了如下要求：(1)卷扬机与支承面的安装定位，应平整牢固。(2)卷扬机卷筒与导向滑轮中心线应对中。卷筒轴心线与滑轮轴心线的距离：光卷筒不应小于卷筒长的20倍;有糟卷筒不应小于卷筒长的15倍。(3)钢丝绳应从卷筒下方卷入。(4)卷扬机工作前，应检查钢丝绳、离合器、制动器、棘轮棘瓜等，可靠无异常，方可开始吊运。(5)重物长时间悬吊时，应用棘瓜支住。(6)吊运中突然停电时，应立即断开总电源，手柄板
2024-07-03
10
36KB
卷扬机的制动控制装置.pdf
本发明提供卷扬机的制动控制装置，抑制卷扬机的电磁制动器的温度上升，同时提高电磁制动器的耐久性。卷扬机具有将吊荷卷扬和降下的链轮(13)，链轮(13)由交流的电动机(23)驱动，在电动机(23)的输出轴(24)设置有电磁制动器(27)。电磁制动器(27)具有与输出轴(24)连结的旋转盘(32)和对其止动的止动盘(33)，并具备在驱动电动机(23)时将止动盘(33)向远离旋转盘(32)的方向吸引的线圈(28)。使止动盘远离旋转盘(32)的制动启动时的施加电压比制动吸引状态下对线圈(28)施加的电压高。
2023-10-21
10
893KB
